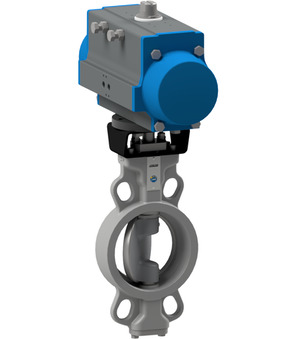

BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-LV-1

Price:

8.052,60 zł
przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4 Store
  1. Produkty
  2. Armatura przemysłowa
  3. Przepustnice, zasuwy i zawory - automatyczne
  4. przepustnice z napędem pneumatycznym
  5. przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4
  6. BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-LV-1
BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-LV-1
BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-6
BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-6
8.029,90 zł
8.029,90 zł
BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-LVCV20-1
BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-LVCV20-1
8.092,20 zł
8.092,20 zł

BUW9-080-CSIS-D42-ABS54-C001-22-C002-31-LV-1

BUW9-080-CSIS-D42
przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4; wykonanie międzykołnierzowe; z podwójnym mimośrodem; długość zabudowy zgodnie z EN558−1R20; korpus stal epoksydowana; tarcza 1.4408; wał 1.4542; gniazdo Inconel 625; ciśnienie nominalne kołnierza PN10/16/25/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+425°C; zakres ciśnień 0...25bar; DN 80mm; długość zabudowy 46mm; napęd PAD115-H
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

Nr Intrastat: 84818085
Kraj pochodzenia: Włochy
Waga: 14.19 kg
Krótki numer pozycji:BUW9080CSISD42ABS54C00122C00231LV1
https://www.stasto.pl/web/image/product.template/205582/image_1920?unique=582a339

BUW9-080-CSIS-D42
przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4; wykonanie międzykołnierzowe; z podwójnym mimośrodem; długość zabudowy zgodnie z EN558−1R20; korpus stal epoksydowana; tarcza 1.4408; wał 1.4542; gniazdo Inconel 625; ciśnienie nominalne kołnierza PN10/16/25/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+425°C; zakres ciśnień 0...25bar; DN 80mm; długość zabudowy 46mm; napęd PAD115-H
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

8.052,60 zł 8052.6 PLN 8.052,60 zł

cena na zapytanie

  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • szerokość wtyczki
  • wykonanie
  • napięcie
  • zakres ciśnień
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami
wymiary
Interfejs zaworu Namur 1/4"
DN 80 mm
długość zabudowy 46 mm
Wzory
szerokość wtyczki 22
wykonanie
wykonanie z wbudowanym LED żółtym i VDR
Kluczowe dane elektryczne
napięcie 230V/50-60Hz
ciśnienie
zakres ciśnień 0...25 bar
właściwości
cewka C001
napęd PAD115-H
napęd 2 PAS
