Zawory rozdzielające - mechaniczne / manualne, pneumatyczne elementy sterujące

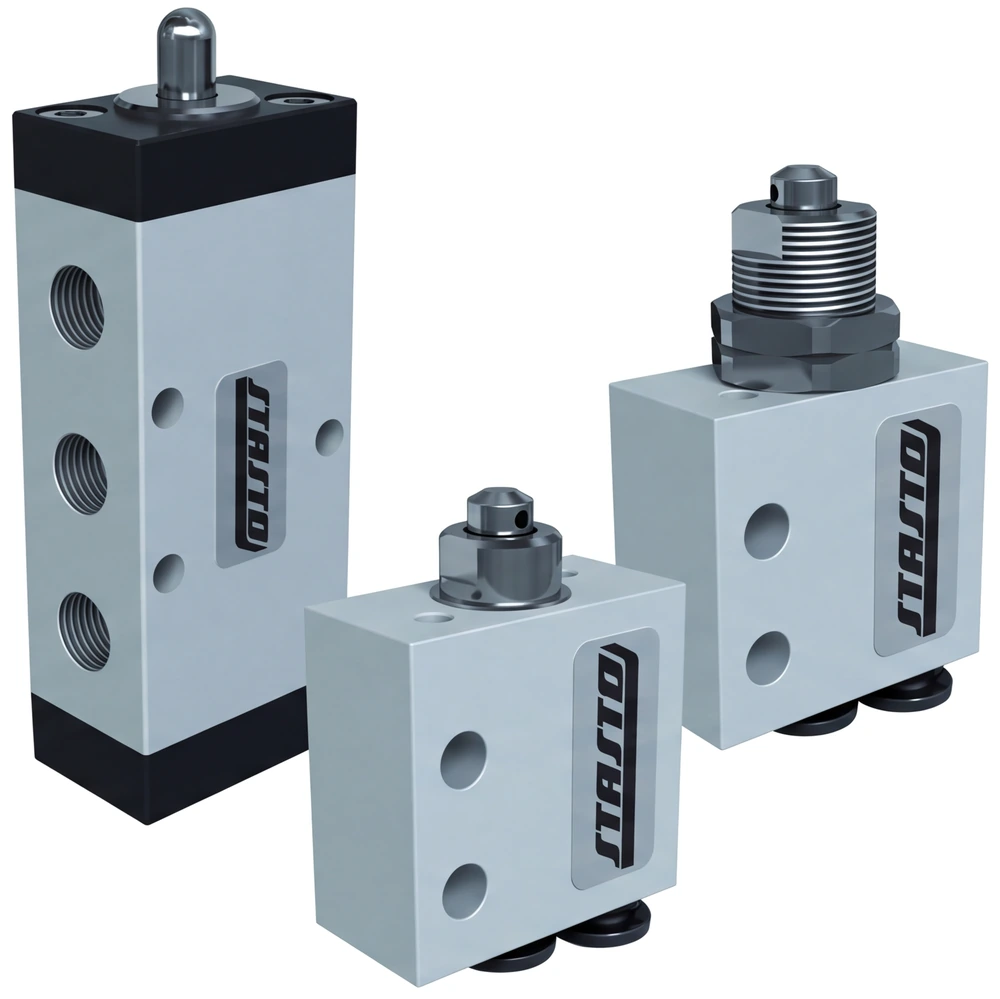

zawór 3/2-drogowy Seria PM140, MA
średnica nominalna 2,5mm; zakres ciśnień 0...10bar; przepływ 60Nl/min; sterowanie krzywka/sprężyna; siła przełączania przy 6 bar: 12N
| przyłącze | funkcja | Przepływ | Typ | Sequence |
|---|---|---|---|---|
| 4 mm | NC | 90 Nl/min | PM140-04-C | 3490001 |
| 4 mm | NO | 60 Nl/min | MA314 | 3490002 |
zawór 3/2-drogowy Seria MV
średnica nominalna 2,5mm; do zabudowy na tablicy rozdzielczej; zakres ciśnień 0...10bar; przepływ 60Nl/min; sterowanie krzywka/sprężyna; siła przełączania przy 6 bar: 12N

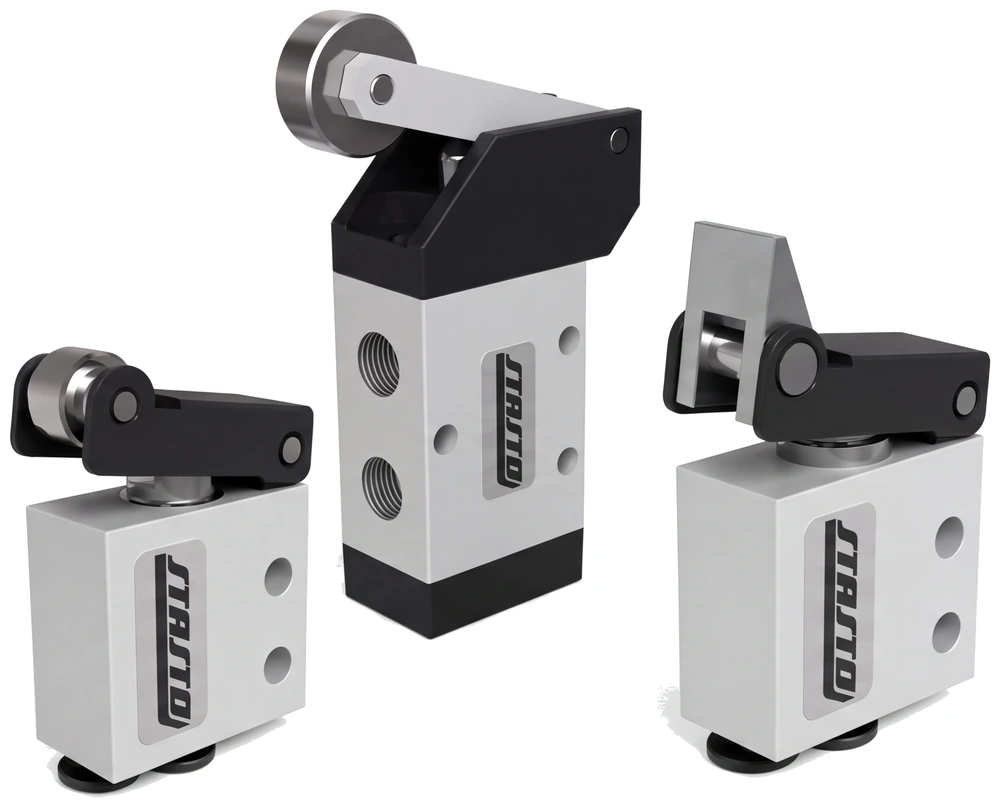

zawór 3/2-drogowy Seria PM141, MR
średnica nominalna 2,5mm; zakres ciśnień 0...10bar; sterowanie wałek/sprężyna; siła przełączania przy 6 bar: 12N
| przyłącze | DN | funkcja | sterowanie | Przepływ | siła rozruchowa przy 6 bar | Typ | Sequence |
|---|---|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NO | wałek/sprężyna | 60 Nl/min | 6 N | MR314 | 3530000 |
| 4 mm | 2,5 mm | NC | wałek/sprężyna | 90 Nl/min | 6 N | PM141-04-C | 3530002 |
zawór 3/2-drogowy Seria PM142, MS
średnica nominalna 2,5mm; zakres ciśnień 0...10bar; sterowanie wałek przegubowy/sprężyna; siła przełączania przy 6 bar: 12N
| przyłącze | DN | funkcja | sterowanie | Przepływ | siła rozruchowa przy 6 bar | Typ | Sequence |
|---|---|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NO | wałek przegubowy/sprężyna | 60 Nl/min | 6 N | MS314 | 3540000 |
| 4 mm | 2,5 mm | NC | wałek przegubowy/sprężyna | 90 Nl/min | 12 N | PM142-04-C | 3540002 |
zawór 3/2-drogowy Seria VCLL
średnica nominalna 6mm; zakres ciśnień 0...10bar; przepływ 650Nl/min; sterowanie wałek/sprężyna; siła przełączania przy 6 bar: 22N
zawór 3/2-drogowy Seria VCLR
średnica nominalna 6mm; zakres ciśnień 0...10bar; przepływ 650Nl/min; sterowanie wałek/sprężyna; siła przełączania przy 6 bar: 22N
| przyłącze | przyłącze odpowietrzające | DN | siła rozruchowa przy 6 bar | Typ |
|---|---|---|---|---|
| 1/8" | 1/8" | 6 mm | 22 N | VCLR52M18 |
| przyłącze | przyłącze odpowietrzające | DN | siła rozruchowa przy 6 bar | Typ |
|---|---|---|---|---|
| 1/8" | 1/8" | 6 mm | 22 N | VCLL52M18 |

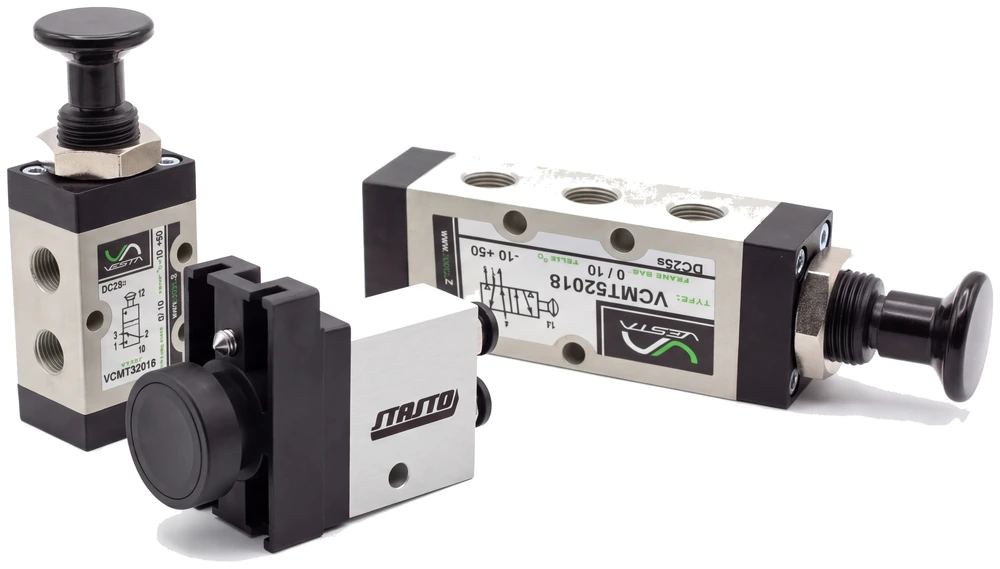

zawór 3/2-drogowy Seria PM144, PGI
średnica nominalna 2,5mm; zakres ciśnień 0...10bar; przepływ 60Nl/min; sterowanie przycisk/sprężyna; siła przełączania przy 6 bar: 12N; kolor przycisku czarny
| przyłącze | DN | funkcja | sterowanie | Przepływ | siła rozruchowa przy 6 bar | kolor przycisku | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|
| 4 mm | 2,5 mm | NO | przycisk/sprężyna | 60 Nl/min | 6 N | schwarz | PGI314 | 3590000 |
| 4 mm | 2,5 mm | NC | przycisk/sprężyna | 90 Nl/min | 6 N | schwarz | PM144-04-C-BK | 3590003 |
