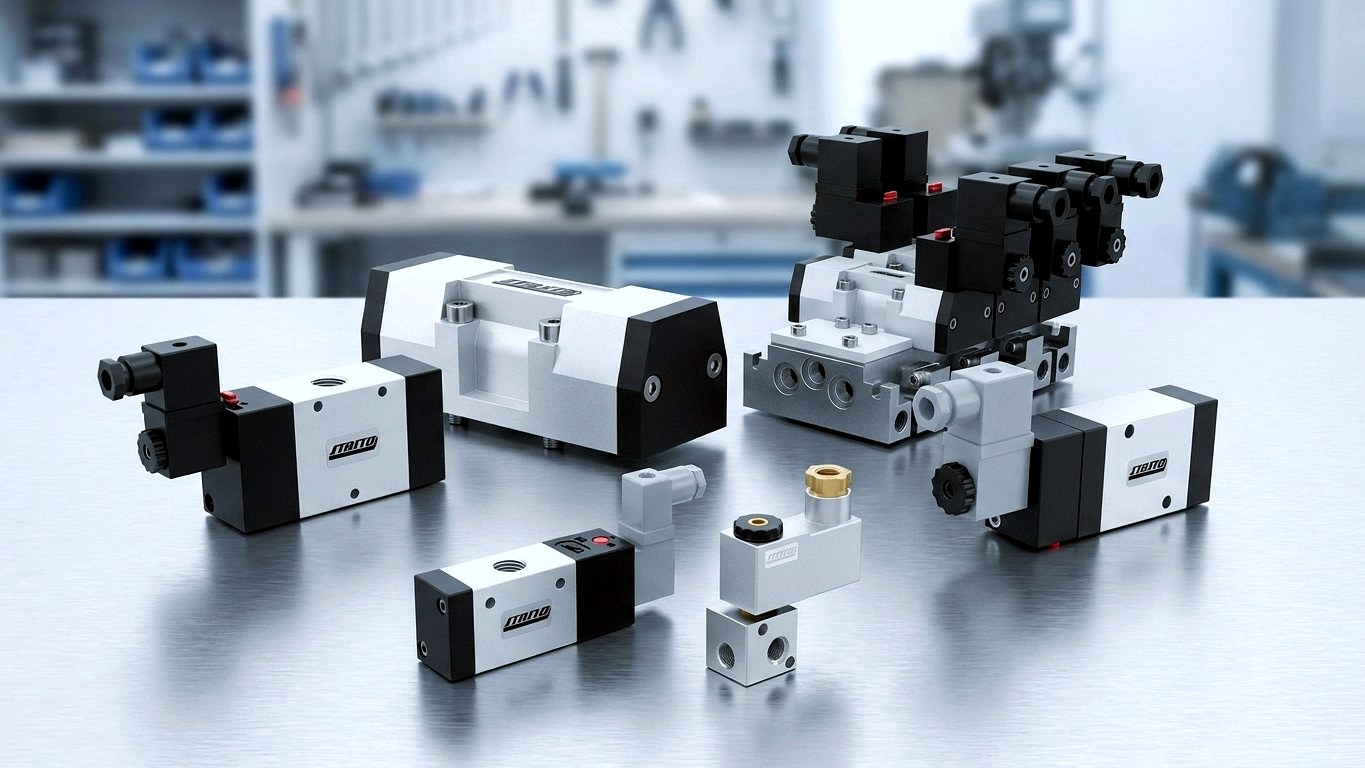

Zawory rozdzielające 5/3 – zawory pneumatyczne z określoną pozycją środkową
Zawór rozdzielający 5/3 ma pięć przyłączy i trzy pozycje przełączania – i właśnie ta trzecia, środkowa pozycja decyduje o tym, jak zachowuje się siłownik, gdy nie ma sygnału sterującego. W STASTO wybierasz między pozycją środkową zablokowaną, odpowietrzoną i zasilaną ciśnieniem – z pilotażem elektrycznym lub pneumatycznym z pozycją środkową centrowaną sprężyną, jako zawór pojedynczy lub jako seria ISO według ISO 5599/1. Znany również jako zawór 5/3 lub zawór rozdzielający 5-3.
Serie E5., K5.W, K5.P i PS112
Dlaczego STASTO
Zawory rozdzielające 4/5-drogowe 5/3, dopasowane do filozofii bezpieczeństwa Twojej instalacji
Położenie środkowe jest zakodowane w symbolu typu i jednoznacznie określone dla każdego artykułu. Wybierasz funkcję odpowiadającą zastosowaniu – zamiast dostosowywać zastosowanie do dostępnego zaworu.
Trzy warianty pozycji środkowej z jednego źródła
Zablokowana, odpowietrzona lub pod ciśnieniem – funkcja jest jednoznacznie określona dla każdego artykułu. Dzięki temu sami decydują Państwo, jak instalacja zachowuje się w stanie nieaktywowanym.
Sterowanie elektryczne lub pneumatyczne
Wersje wstępnie sterowane elektrycznie/elektrycznie z cewkami elektromagnetycznymi i gniazdami wtykowymi (m.in. 24 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz, 230 V/50-60 Hz) – lub czysto pneumatyczne/pneumatyczne z pozycją środkową centrowaną sprężynowo.
Spójna logika serii
W obrębie jednej serii schemat przyłączy, cewki i szerokość wtyczki pozostają takie same. Upraszcza to gospodarkę częściami zamiennymi, okablowanie i dokumentację – również przy kombinowanych funkcjach 3/2, 5/2 i 5/3.
Konfiguracja zamiast kompromisu
Zawór, cewka elektromagnetyczna i gniazdo wtykowe (standard, z LED i VDR, z natryskiwanym kablem PCV) można zamówić jako dopasowaną kombinację. Osprzęt, taki jak tłumik, jest przypisany do danego rozmiaru.
Poradnik
Jak prawidłowo dobrać zawór rozdzielający 5/3
Położenie środkowe to pierwsza i najważniejsza decyzja – następnie sposób sterowania, wielkość przyłącza, przepływ i elektryka. Poniższe pojęcia porządkują najważniejsze kryteria wyboru.
Zrozumieć położenia środkowe
- Położenie środkowe zablokowane
- Oba przyłącza robocze są zamknięte, powietrze pozostaje zamknięte w komorach cylindra. Napęd utrzymuje swoje położenie w przybliżeniu – w ofercie m.in. seria E5. i K5.W.
- Położenie środkowe odpowietrzone
- Oba przyłącza robocze są otwarte do odpowietrzenia, cylinder staje się bezsiłowy i można nim poruszać ręcznie – typowe przy czynnościach nastawczych i przezbrojeniowych.
- Położenie środkowe pod ciśnieniem
- Obie strony tłoka są zasilane powietrzem, napęd jest zdefiniowanie zablokowany. Zwiększa sztywność wobec sił zewnętrznych, np. przy funkcjach mocujących i zaciskowych.
- Położenie środkowe centrowane sprężynami
- W zaworach sterowanych pneumatycznie serii K5.P sprężyny sprowadzają suwak z powrotem do położenia środkowego, gdy tylko brak jest ciśnienia sterującego.
Określenie serii i przyłącza
- Sposób sterowania
- Elektryczne/elektryczne wstępnie sterowane do sterowania ze sterownika (serie E5., K5.W, PS112) lub pneumatyczne/pneumatyczne przy czysto pneumatycznym sterowaniu (seria K5.P).
- Przyłącze i średnica nominalna
- G1/8 z DN 6 mm, G1/4 z DN 8 mm, G1/2 z DN 14 do 15 mm. Dobierz przyłącze na podstawie wymaganego przepływu, nie tylko na podstawie gwintu.
- Przepływ
- W zależności od serii i wielkości przyłącza od około 530 do 3500 Nl/min. Objętość cylindra i pożądany czas ruchu tłoczyska wyznaczają zapotrzebowanie na powietrze.
- ISO 5599/1
- Znormalizowany interfejs w wielkościach ISO1 (DN 8 mm, 800 Nl/min) i ISO2 (DN 13 mm, 1800 Nl/min) – wymiana na zawór tej samej wielkości bez przebudowy płyty przyłączeniowej.
Elektryka i akcesoria
- Napięcie cewki
- Między innymi 24 V DC, 12 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz i 230 V/50-60 Hz – inne napięcia na zapytanie.
- Gniazdo wtykowe (wg EN 175301-803)
- Standardowe, z diodą LED i warystorem chroniącym kontakty przełączające, lub z zalewanym kablem PVC.
- Szerokość wtyczki
- 16 mm w Serii K, 22 mm w seriach E+V (E5.) i PS112 – należy uwzględnić przy planowaniu części zamiennych.
- Tłumik
- Przy odpowietrzonym położeniu środkowym uwzględnij odprowadzenie powietrza wylotowego i tłumik – właściwe przypisanie znajduje się w opisie artykułu.
Porównanie
Pozycja środkowa zablokowana, odpowietrzona czy zasilona ciśnieniem?
Trzy warianty różnią się zachowaniem napędu, gdy brak jest sygnału sterującego. Wszystkie trzy są dostępne w asortymencie STASTO.
| zablokowany | odpowietrzony | pod ciśnieniem | |
|---|---|---|---|
| Przyłącza robocze w pozycji środkowej | oba zamknięte | oba otwarte do wylotu powietrza | oba zasilone ciśnieniem |
| Zachowanie siłownika | utrzymuje pozycję w przybliżeniu | staje się bezsiłowy, można go poruszać ręcznie | pozostaje w pozycji zdefiniowanej i zablokowanej |
| Typowe zastosowanie | Zatrzymanie pośrednie na osiach posuwu i skoku | Ustawianie, przezbrajanie, ustępowanie w razie awarii | Mocowanie, zaciskanie, wstępne napięcie |
| Przykłady, elektrycznie pilotowane | E53W2S612/614/618, K53W2S612/614/618 | E53W2S912/914/918, K53W2S912/918 | K53W2S312/314/318 |
| Przykłady, pneumatyczne, centrowane sprężynowo | K53P2612/2614/2618 | K53P2912/2914/2918 | K53P2312/2314/2318 |
| Seria ISO według ISO 5599/1 | PS112-I1-C / PS112-I2-C | PS112-I1-0 / PS112-I2-0 | na zapytanie |
Asortyment
Zawory rozdzielające 5/3 według serii
Od serii ISO według ISO 5599/1, przez kompaktową Serię K, aż po Serię E+V ze szerokością wtyczki 22 mm – tutaj znajdą Państwo odpowiednią kategorię.
Zastosowania
Gdzie stosuje się zawory rozdzielające 5/3
Trzecie położenie przełączania określa zachowanie instalacji, gdy nie ma sygnału – to właśnie sprawia, że zawory 5/3 są interesujące w bardzo różnych branżach.
Pozycjonowanie i zatrzymanie pośrednie
Przy zablokowanym położeniu środkowym tłok pozostaje w przybliżeniu w osiągniętej pozycji – typowe w osiach posuwu i podawania oraz w ruchach podnoszenia i odchylania. Ze względu na ściśliwość powietrza jest to utrzymanie pozycji, a nie pozycjonowanie kształtowe.
Przełączanie napędu bez ciśnienia
W odpowietrzonym położeniu środkowym oba przyłącza robocze są odpowietrzone, siłownik staje się bezsiłowy i można go przesuwać ręcznie – wykorzystywane przy czynnościach nastawczych i przezbrajaniu osi manipulacyjnych.
Obie strony pod ciśnieniem
Gdy obie strony tłoka są zasilane ciśnieniem, napęd jest zdefiniowany i unieruchomiony. Zwiększa to sztywność wobec sił zewnętrznych – przydatne przy funkcjach mocowania i zaciskania.
Sterowanie armaturą i napędami
W przypadku dwustronnego działania napędów obrotowych na klapach, kulowych zaworach kulowych i armaturze odcinającej, trzecie położenie zapewnia zdefiniowane zachowanie sterowania w przypadku utraty sygnału.
Kompaktowa jednostka z interfejsem NAMUR
W połączeniu z interfejsem NAMUR powstaje kompaktowa jednostka złożona z napędu i zaworu – bez dodatkowego okablowania rurowego. Wersje specjalne, np. w wykonaniu ATEX, wyjaśniamy indywidualnie na zapytanie.
Manipulacja i technika podawania
W osiach podawania i manipulacyjnych w liniach pakujących i rozlewniczych położenie środkowe zapewnia kontrolowane przerwanie ruchu lub bezsiłowe ustępowanie. Wymagania dotyczące mediów, temperatury i czyszczenia sprawdzamy indywidualnie wspólnie z Państwem dla każdej wersji.
Dostawa i dostępność
Zamówienie, konfiguracja i dostępność
Dostępność różni się w zależności od serii, średnicy nominalnej oraz kombinacji cewki/gniazda wtykowego. Popularne kombinacje są zwykle dostępne w krótkim czasie, wersje specjalne i odmienne napięcia wyjaśniamy indywidualnie dla danego zamówienia. Aktualny status oraz ceny znajdą Państwo przy danym artykule.
Zamówienie online lub przez zapytanie
Zamówienie bezpośrednio przez artykuł lub poprzez zapytanie z podaniem oznaczenia typu, na przykład E53W2S614 lub K53P2614.
Oferta z tabelą cen zależną od ilości
Na potrzeby zamówień seryjnych przygotowujemy na życzenie ofertę z tabelą cen zależną od ilości i podajemy wiążący termin oraz wykonanie.
Wersje specjalne
W przypadku odmiennych napięć, kombinacji zaworów oraz wersji specjalnych prosimy o zapytanie – sprawdzimy możliwość realizacji dla danej serii.
Sprawdzenie granicznych parametrów technicznych
Zakres ciśnienia i temperatury, media oraz dopuszczenia znajdą Państwo w karcie katalogowej danej wersji – z przyjemnością sprawdzimy przydatność wspólnie z Państwem.
Jak działamy
W trzech krokach do odpowiedniego zaworu rozdzielającego 5/3
Od decyzji o funkcji aż po kompletną kombinację zaworu, cewki i gniazda wtykowego.
Określenie pozycji środkowej i sposobu sterowania
Zablokowana, odpowietrzona lub pod ciśnieniem – oraz sterowanie elektryczne/elektryczne wstępne (serie E5., K5.W, PS112) lub pneumatyczne/pneumatyczne z pozycją środkową centrowaną sprężynowo (seria K5.P).
Dobór przyłącza, średnicy nominalnej i przepływu
G1/8 z DN 6 mm, G1/4 z DN 8 mm, G1/2 z DN 14 do 15 mm; w zależności od serii ok. 530 do 3500 Nl/min. W razie potrzeby wspólnie decydujemy między zaworem pojedynczym a serią ISO zgodnie z ISO 5599/1.
Uzupełnienie elektryki i osprzętu
Napięcie cewki, gniazdo wtykowe (standardowe, z LED i VDR lub z wtopionym przewodem PVC), szerokość wtyczki 16 lub 22 mm oraz dopasowany tłumik – zamawiane jako dopasowany zestaw.
Najczęstsze pytania
Zawory rozdzielające 5/3: pytania i odpowiedzi
Najważniejsze pytania dotyczące funkcji, położenia środkowego i wyboru serii.
Co oznacza 5/3 w zaworze rozdzielającym?
5/3 oznacza pięć przyłączy i trzy położenia przełączania. Oprócz dwóch położeń krajnych do wysuwania i wsuwania istnieje trzecie, środkowe położenie. Pięć przyłączy to jedno przyłącze zasilania, dwa przyłącza robocze i dwa odpowietrzenia. Zawór rozdzielający 5/2 nie posiada tego położenia środkowego.
Jakie są położenia środkowe i kiedy stosuje się które?
Istnieją trzy warianty: zablokowane, odpowietrzone i pod ciśnieniem – wszystkie trzy są dostępne w asortymencie. Zablokowane oznacza, że oba przyłącza robocze są zamknięte i siłownik utrzymuje swoją pozycję; odpowietrzone oznacza, że oba przyłącza robocze są otwarte do odpowietrzenia i siłownik jest bez siły; pod ciśnieniem oznacza, że obie strony tłoka są zasilane powietrzem i siłownik jest zablokowany pod naprężeniem. Wybór zależy od żądanego zachowania w stanie nieaktywowanym.
Czy zawór rozdzielający 5/3 z zablokowanym położeniem środkowym bezpiecznie utrzymuje obciążenie?
Nie, utrzymuje on zamknięte powietrze, a tym samym pozycję, jedynie w przybliżeniu – nie jest to zamiennik mechanicznego utrzymania obciążenia. Ponieważ powietrze jest ściśliwe, a nieszczelności na uszczelnieniach i połączeniach gwintowych nigdy nie można całkowicie wykluczyć, dla zastosowań istotnych dla bezpieczeństwa wymagane są dodatkowe środki.
Co oznacza wyśrodkowanie sprężynami w położeniu środkowym?
Wyśrodkowanie sprężynami oznacza, że sprężyny samoczynnie przywracają suwak zaworu do położenia środkowego, gdy nie ma sygnału sterującego. W przypadku zaworów pneumatycznych serii K5.P położenie środkowe jest w ten sposób przyjmowane bez sygnału elektrycznego.
Czym różnią się serie E5., K5.W/K5.P i PS112?
Serie różnią się szerokością wtyczki, sposobem sterowania i koncepcją przyłączy: seria E+V (E5.) pracuje z szerokością wtyczki 22 mm i średnicami nominalnymi od 6 do 15 mm, seria K z szerokością wtyczki 16 mm i przepływem do 3500 Nl/min, w tym K5.W elektryczna i K5.P pneumatyczna wyśrodkowana sprężynami. Seria PS112 jest zgodna z normą ISO 5599/1 w rozmiarach konstrukcyjnych ISO1 i ISO2.
Co to jest ISO 5599/1?
ISO 5599/1 to norma dla obrazów przyłączeniowych pneumatycznych zaworów rozdzielających na płytach przyłączeniowych. Określa wielkości konstrukcyjne, takie jak ISO1 i ISO2, dzięki czemu zawory tej samej wielkości można wymieniać bez przebudowy płyty przyłączeniowej – nawet między różnymi seriami.
Czy zawór rozdzielający 5/3 jest sterowany elektrycznie czy pneumatycznie?
Możliwe jest jedno i drugie: sterowanie elektryczne/z elektrycznym pilotażem za pomocą cewek elektromagnetycznych i wtyczek urządzeniowych lub czysto pneumatyczne/pneumatyczne z pozycją środkową centrowaną sprężyną. Elektrycznie pilotowane są m.in. serie E5., K5.W i PS112, czysto pneumatyczna jest seria K5.P.
Jakie napięcia i wtyczki urządzeniowe są dostępne?
Dostępne są m.in. 24 V DC, 12 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz oraz 230 V/50-60 Hz. Wtyczka urządzeniowa dostępna jest w wersji standardowej, z LED i warystorem oraz z przyklejonym kablem PVC; odmienne napięcia ustalamy indywidualnie dla danego zamówienia.
