Zawory suwakowe obrotowe – ręcznie sterowane zawory pneumatyczne
Zawory suwakowe obrotowe sterują sprężonym powietrzem w sposób czysto mechaniczny: operator obraca dźwignię ręczną, a suwak obrotowy w korpusie zaworu łączy przyłącze sprężonego powietrza, przyłącza robocze i odpowietrzenie. Bez prądu, bez powietrza sterującego, bez elektroniki – ustawione położenie pozostaje zatrzaśnięte, nawet gdy operator puści dźwignię. Właśnie dlatego zawory suwakowe obrotowe są typowym wyborem do sterowania ręcznego siłownikami dwustronnego działania, do prac przezbrojeniowych i nastawczych oraz do urządzeń, które celowo mają działać bez sterowania.

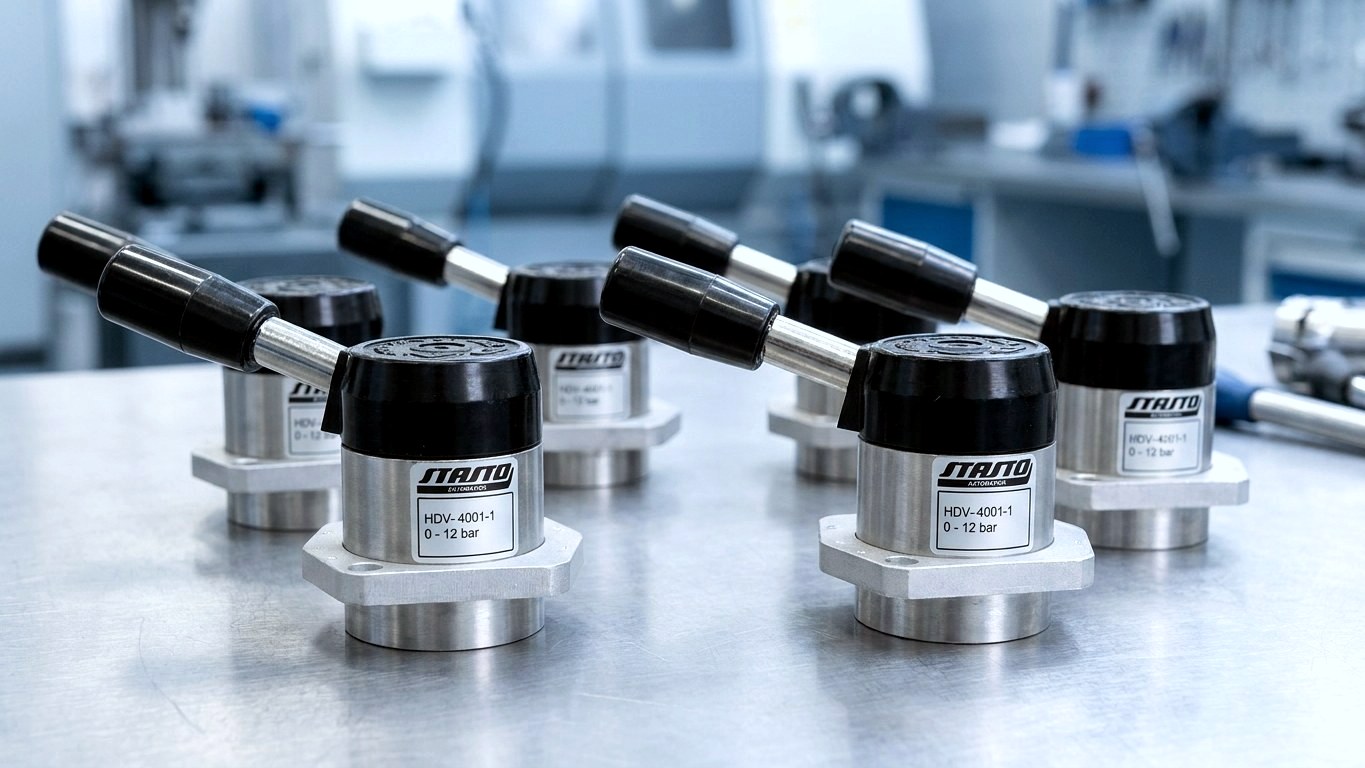

Seria HDV w skrócie
Dlaczego zawory z suwakiem obrotowym
Przełączanie mechaniczne – jednoznaczne, zatrzaskowe, bez elektryki
Zawory obrotowe serii HDV łączą prostą zasadę obsługi z jasnymi kryteriami wyboru: funkcja przełączania, wielkość przyłącza, DN i położenie przyłączy. Dzięki temu bez zbędnych okrężnych dróg znajdą Państwo wykonanie dopasowane do cylindra i sytuacji obsługowej.
Przełączanie bez prądu – zatrzaskowe i jednoznaczne
Dźwignia ręczna zatrzaskuje się w każdym położeniu przełączania, dzięki czemu położenie zaworu jest zawsze widoczne i wyczuwalne. Dla zastosowań bez infrastruktury elektrycznej lub jako celowo prosta obsługa ręczna to najkrótsza droga do funkcji.
Trzy funkcje przełączania dla różnych zadań siłownika
4/3 z zablokowanym położeniem środkowym utrzymuje siłownik w pozycji, 4/3 z odpowietrzonym położeniem środkowym czyni go bezciśnieniowym i swobodnie ruchomym, natomiast 4/2 przełącza bezpośrednio między dwoma położeniami krańcowymi. Funkcję dobiera się w zależności od pożądanego zachowania w stanie spoczynku.
Bezuszczelkowa zasada suwaka obrotowego
Według danych producenta zawory pracują z docieranym suwakiem obrotowym z tworzywa sztucznego (Delrin/POM) w korpusie z anodowanego aluminium i nie wymagają elementów uszczelniających w obszarze suwaka – warunkiem jest odpowiednio filtrowane sprężone powietrze.
Cztery wielkości, dwa położenia przyłączy, akcesoria
Od G1/8 (DN 5) do G1/2 (DN 9), każdorazowo z przyłączami bocznymi (…-N) lub dolnymi (…-I) do montażu na płycie czołowej lub panelu. Dla wielkości G1/4 element suwaka obrotowego i pokrywa z tworzywa sztucznego dostępne są jako część zamienna.
Poradnik
Jak prawidłowo dobrać zawory suwakowe obrotowe
Konstrukcja i schemat przełączania to dwie odrębne kwestie wyboru. Poniższe sekcje wyjaśniają zasadę działania serii HDV oraz twarde kryteria doboru.
Zasada działania i funkcja przełączania
- Czym jest zawór suwakowy obrotowy
- W korpusie zaworu znajduje się obrotowy suwak. Podczas obracania dźwigni ręcznej przesuwa się on nad otworami przyłączeniowymi, łącząc je lub rozdzielając. Seria HDV to zawór 4-drogowy: jedno przyłącze sprężonego powietrza, dwa przyłącza robocze, jedno odpowietrzenie.
- 4/3 z zablokowanym położeniem środkowym
- W położeniu środkowym oba przyłącza robocze są zablokowane. Zamknięte powietrze utrzymuje pozycję – ze względu na ściśliwość jest to funkcja podtrzymania, a nie precyzyjnego pozycjonowania.
- 4/3 z odpowietrzonym położeniem środkowym
- Oba przyłącza robocze są odprowadzane do odpowietrzenia. Siłownik staje się bezciśnieniowy i można nim poruszać ręcznie – rozwiązanie do funkcji ustawczych i serwisowych.
- Wersja 4/2
- Dwa stabilne położenia, bezpośrednie przełączanie między wysuwem a wsuwem, bez neutralnego położenia pośredniego.
- Zatrzaskiwanie i zachowanie powrotne
- Wersje HDV z trzema położeniami są zatrzaskowe: wybrane położenie utrzymuje się do momentu aktywnej zmiany. Do powrotu sprężynowego oferujemy zawory dźwigniowe, przyciskowe i nożne.
Dobór: przyłącze, DN, przepływ, ciśnienie
- G1/8 · DN 5 · 480 Nl/min
- Do małych cylindrów i funkcji pomocniczych.
- G1/4 · DN 7 · 1050 Nl/min
- Najczęściej stosowany rozmiar do zastosowań standardowych.
- G1/2 · DN 9
- Do dużych objętości cylindra i krótkich czasów przesuwu; wartość przepływu potwierdzamy na podstawie karty katalogowej producenta – do tego czasu na zapytanie.
- Zakres ciśnienia 0…12 bar
- Wszystkie warianty serii są przystosowane do zakresu 0…12 bar. Medium robocze to sprężone powietrze; zgodnie z danymi producenta warunkiem jest odpowiednia filtracja.
- Cztery parametry doboru
- Średnica tłoka, skok, żądany czas przesuwu i długość przewodu – na tej podstawie dobieramy właściwy rozmiar.
- Położenie przyłączy …-N / …-I
- …-N oznacza przyłącza boczne, …-I przyłącza dolne do montażu za płytą czołową.
Porównanie funkcji przełączania
4/3 zablokowany, 4/3 odpowietrzony czy 4/2?
Seria HDV dostępna jest w trzech funkcjach przełączania. Decydujące znaczenie ma pożądane zachowanie siłownika w stanie spoczynku.
| 4/3 pozycja środkowa zablokowana | 4/3 pozycja środkowa odpowietrzona | 4/2 | |
|---|---|---|---|
| Zachowanie w pozycji środkowej | Oba przyłącza robocze zamknięte, siłownik jest przytrzymywany | Oba przyłącza robocze odpowietrzone, siłownik bezciśnieniowy | Brak pozycji środkowej – dwa stabilne położenia |
| Typowe zastosowanie | Zatrzymywanie w pozycjach pośrednich, mocowanie, blokowanie | Tryb ustawiania i serwisowy, ręczne przesuwanie | Bezpośrednie przełączanie między wysuwaniem a wsuwaniem |
| Sposób sterowania | Dźwignia ręczna, zatrzaskowa | Dźwignia ręczna, zatrzaskowa | Dźwignia ręczna, dwa stabilne położenia |
| Dostępne wielkości przyłączy | G1/8, G1/4, G1/2 | G1/8, G1/4, G1/2 | G1/4 |
| Położenie przyłącza | z boku (…-N) i od spodu (…-I) | z boku (…-N), G1/8 również od spodu (…-I) | z boku (…-N) i od spodu (…-I) |
| Wskazówka | Podtrzymanie, brak precyzyjnego pozycjonowania | Brak ciśnienia szczątkowego w cylindrze | Inne kombinacje na zapytanie |
Asortyment

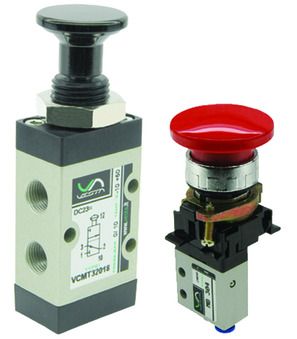

Zawory z suwakiem obrotowym i pokrewne zawory ręczne
Nie każda sterownica ręczna wymaga suwaka obrotowego. W zależności od sytuacji obsługowej – sterowanie nożne, przycisk, odczyt położenia krańcowego na przedmiocie obrabianym lub logiczne połączenie kilku sygnałów – lepiej sprawdza się inna konstrukcja z napędem mechanicznym.
Praktyka
Typowe zastosowania
Zawory obrotowe suwakowe stosuje się wszędzie tam, gdzie ruch pneumatyczny ma być załączany bezpośrednio ręcznie i bez sterowania.
Sterowanie ręczne cylindrów dwustronnego działania
Zawór 4-drogowy zasila obie komory cylindra i odpowiada za odpowietrzanie: do uchwytów mocujących, blokad i jednostek obrotowych. Jeśli cylinder ma zatrzymać się w pozycji pośredniej, wybierz zablokowane położenie środkowe.
Praca przezbrojeniowa, ustawcza i utrzymaniowa
Zawór obrotowy w gałęzi bocznej porusza osią bezpośrednio przy maszynie, bez programatora i napięcia sterującego. Odpowietrzone położenie środkowe odciąża cylinder z ciśnienia na czas wymiany narzędzia i diagnostyki usterek.
Montaż na płycie czołowej i panelu
Wersje z przyłączami od spodu (…-I) montuje się w pulpitach sterowniczych i obudowach uchwytów tak, że widoczna pozostaje jedynie dźwignia ręczna, a okablowanie i przewody przebiegają osłonięte za płytą.
Klapy i zasuwy na zbiornikach
Klapy, zasuwy i odcięcia materiału na zbiornikach można obsługiwać zaworem ręcznym w sposób jednoznaczny i możliwy do prześledzenia – bez sterowania elektrycznego osi ruchu.
Proste urządzenia i funkcje pomocnicze
Dysze przedmuchowe, wyrzutniki, dociskacze, suwaki materiałowe czy stanowiska testowe działają w pełni obsługiwane zaworem ręcznym – to zmniejsza nakład na okablowanie, programowanie i dokumentację.
Otoczenia bez sterowania elektrycznego
Tam, gdzie celowo nie doprowadza się elektryki do osi ruchu, pozostaje pneumatyczne sterowanie ręczne. Zawór obrotowy działa bez prądu i bez powietrza sterującego – wystarczy siła przyłożona przez operatora.
Dostępność
Dostępność i termin dostawy
Dostępność różni się w zależności od wariantu. Wiążący termin dostawy podajemy w ofercie lub na zapytanie dotyczące konkretnego numeru artykułu.
W zależności od wariantu
Popularne wielkości serii HDV utrzymujemy jako artykuły magazynowe, rzadziej zamawiane wykonania sprowadzamy na zamówienie.
Termin wraz z ofertą
Prosimy o podanie ilości, funkcji przełączania oraz żądanego położenia przyłącza – cenę i termin otrzymają Państwo dla konkretnego numeru artykułu.
Wykonania specjalne na zapytanie
W przypadku wykonań specjalnych – np. z elementami wewnętrznymi z mosiądzu chromowanego oraz dźwignią i śrubami ze stali nierdzewnej – cenę i termin podajemy na zapytanie.
Części zamienne i akcesoria
Dla wielkości G1/4 dostępny jest element suwaka obrotowego oraz pokrywa z tworzywa sztucznego; cena na zapytanie.
Jak dobrać odpowiedni wariant
Dobór w trzech krokach
Konstrukcję, funkcję przełączania i wielkość można ustalić w usystematyzowany sposób – wspieramy w doborze.
Ustalenie funkcji przełączania
Czy siłownik ma pozostawać w pozycji pośredniej (4/3 zablokowane), być bezciśnieniowy i ręcznie ruchomy (4/3 odpowietrzone), czy tylko przełączać się między dwoma położeniami krańcowymi (4/2)?
Wybór wielkości i położenia przyłączy
Podaj nam średnicę tłoka, skok, żądany czas przesuwu i długość przewodu, a także sposób montażu – przyłącza boczne (…-N) lub dolne (…-I) do montażu na płycie czołowej.
Zapytanie o numer artykułu
Potwierdzamy wariant, cenę i termin. Dodatkowe kombinacje i wykonania specjalne są możliwe na zapytanie.
Często zadawane pytania
Zawory obrotowe – najczęściej zadawane pytania
Krótkie odpowiedzi na temat konstrukcji, funkcji przełączania, montażu i doboru.
Czym jest zawór obrotowy?
Zawór obrotowy to ręcznie sterowany zawór pneumatyczny, w którym obrotowy suwak w korpusie zaworu przemieszcza się nad otworami przyłączeniowymi, łącząc je lub rozdzielając. Jest obsługiwany za pomocą dźwigni ręcznej – bez prądu, powietrza sterującego czy elektroniki. Seria HDV wykonana jest jako zawór 4-drogowy: jedno przyłącze powietrza sprężonego, dwa przyłącza robocze i jedno odpowietrzenie.
Jaka jest różnica między zablokowanym a odpowietrzonym położeniem środkowym?
Przy zablokowanym położeniu środkowym oba przyłącza robocze są zamknięte, a siłownik pozostaje w danej pozycji; przy odpowietrzonym położeniu środkowym oba przyłącza robocze są połączone z odpowietrzeniem, a siłownik traci ciśnienie. Wariant zablokowany nadaje się do zatrzymywania w pozycjach pośrednich, natomiast odpowietrzony – do funkcji ustawczych i serwisowych, gdy siłownik ma być przesuwany ręcznie.
Czy zawory obrotowe są zapadkowe, czy z powrotem sprężynowym?
Wykonania HDV z trzema położeniami są zapadkowe – wybrane położenie utrzymuje się do momentu aktywnej zmiany. Jeśli zawór ma samoczynnie wracać do pozycji wyjściowej po zwolnieniu przez operatora, bardziej odpowiednia jest konstrukcja monostabilna z powrotem sprężynowym; takie zawory oferujemy w kategoriach zawory dźwigniowe, zawory przyciskowe i zawory nożne.
Jakie rozmiary przyłączy dostępne są w serii HDV?
Seria HDV dostępna jest od G1/8 do G1/2: G1/8 z DN 5 i przepływem 480 Nl/min, G1/4 z DN 7 i przepływem 1050 Nl/min oraz G1/2 z DN 9. Wartość przepływu dla wykonań G1/2 potwierdzana jest na życzenie na podstawie karty katalogowej producenta.
Co oznaczają końcówki -N i -I w numerach artykułów?
Oznaczenie …-N dotyczy wykonań z przyłączami bocznymi, …-I – wykonań z przyłączami od spodu. Warianty …-I przeznaczone są do montażu na płycie czołowej lub panelu: widoczna pozostaje wyłącznie dźwignia ręczna, a przewody pneumatyczne prowadzone są za płytą.
Jaki zakres ciśnienia i jaki czynnik roboczy są przewidziane?
Wszystkie warianty serii są przeznaczone do zakresu ciśnienia 0…12 bar, czynnikiem roboczym jest sprężone powietrze. Według danych producenta odpowiednia filtracja jest warunkiem prawidłowego działania bezuszczelkowej zasady suwaka; dalsze wymagania sprawdzamy na zapytanie.
Czym różni się konstrukcja od funkcji przełączania?
Konstrukcja opisuje kinematykę napędu i suwaka – w przypadku zaworu suwakowego obrotowego jest to obrotowy suwak z dźwignią ręczną. Funkcja przełączania (4/2 lub 4/3 z zablokowanym lub odpowietrzonym położeniem środkowym) opisuje natomiast schemat przełączania. Są to dwie odrębne kwestie doboru.
Czy dostępne są części zamienne i wersje specjalne?
Tak – dla wielkości konstrukcyjnej G1/4 element suwaka obrotowego i pokrywa z tworzywa sztucznego są dostępne jako część zamienna lub akcesorium, cena na zapytanie. Dodatkowo dostępna jest wersja specjalna w G1/2 z elementami wewnętrznymi z mosiądzu chromowanego oraz dźwignią ręczną i śrubami ze stali nierdzewnej; inne kombinacje na zapytanie.
