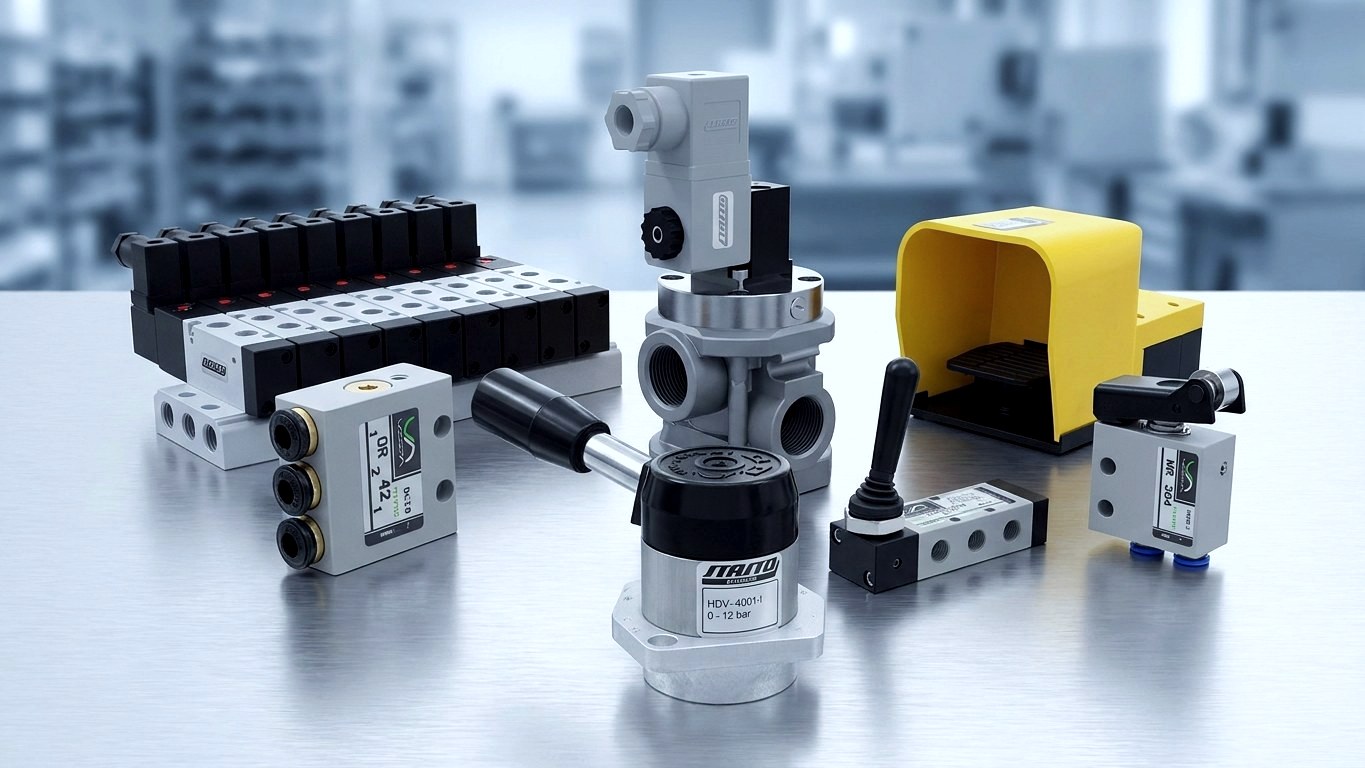

Zawory 4/3 do pneumatyki: jak prawidłowo wybrać zawory obrotowe serii HDV
Zawór 4/3 steruje czterema przyłączami w trzech położeniach – a trzecie, położenie środkowe, decyduje o zachowaniu instalacji podczas zatrzymania. STASTO dostarcza zawory 4/3 w wersji pneumatycznej jako zawory obrotowe serii HDV: sterowane ręcznie za pomocą zapadkowego dźwigni, z zakresem ciśnienia 0…12 bar i przyłączami od 1/8" do 1/2". Tutaj znajdziesz techniczne cechy odróżniające, tabelę doboru wszystkich wersji HDV oraz szybkie przejście do asortymentu.
Seria HDV w skrócie
Dlaczego seria HDV
Cztery cechy decydujące o wyborze
Zawory suwakowe obrotowe serii HDV realizują schemat 4/3 w pełni mechanicznie – od pozycji środkowej, przez rozmiar, aż po położenie przyłączy.
Dwie pozycje środkowe w ofercie
Zablokowana pozycja środkowa (HDV-4001, HDV-4002, HDV-4004) utrzymuje siłownik w pozycji, odpowietrzona pozycja środkowa (HDV-4101, HDV-4102, HDV-4104) odciąża go od ciśnienia. Wybierasz sposób działania, nie kompromis.
W pełni mechaniczne – bez elektryki
Wszystkie zawory rozdzielające 4/3 serii HDV są obsługiwane za pomocą dźwigni ręcznej z zapadką. Do sterowania ręcznego, pracy przezbrojeniowej i stanowisk nastawczych oznacza to: brak okablowania, brak elektroniki sterującej, jednoznaczne położenie przełączenia.
Wielkości 1/8" do 1/2"
Przyłącza gwintowe 1/8", 1/4" i 1/2" z DN 5, 7 i 9 mm oraz przepływami od 480 do 1050 Nl/min. Dzięki temu zawór pasuje od małego siłownika zaciskowego do większego napędu.
Wybieralne położenie przyłączy
Wersje „-I” (przyłącza od dołu) i „-N” (przyłącza z boku) odpowiadają miejscu montażu w pulpicie, szafie sterowniczej lub ramie maszyny. Identyczny schemat działania, inny kierunek prowadzenia przewodów pneumatycznych.
Podstawy
Zawór 4/3 – schemat i zasada działania
Pierwsza liczba oznacza liczbę przyłączy, druga – liczbę położeń łączeniowych. Zawór 4/3 posiada zatem cztery przyłącza – zasilanie sprężonym powietrzem, odpowietrzenie oraz dwa przyłącza robocze – a także trzy położenia łączeniowe: dwa położenia robocze plus położenie środkowe.
Zasada działania zaworu obrotowego
- Obrotowy element suwakowy
- Obrotowy element suwakowy łączy kanały ze sobą – zasada działania zaworów obrotowych serii HDV.
- Dźwignia z zapadką (zatrzaskiwana)
- Dźwignia mechanicznie utrzymuje wybrane położenie, dopóki nie zostanie ono świadomie zmienione. Położenie łączeniowe jest widoczne.
- Różnica: chwilowy / ze sprężynowym powrotem
- W przypadku zaworów ręcznych chwilowych (przyciskowych) lub ze sprężynowym powrotem zawór wraca do położenia wyjściowego, gdy tylko operator go zwolni.
- Cztery przyłącza
- Zasilanie sprężonym powietrzem, odpowietrzenie oraz dwa przyłącza robocze do odbiornika.
Położenie środkowe zablokowane a odpowietrzone
- Zablokowane położenie środkowe
- Oba przyłącza robocze są zamknięte, powietrze pozostaje uwięzione w napędzie. Artykuły: HDV-4001-I, HDV-4001-N, HDV-4002-I, HDV-4002-N, HDV-4004-N.
- Odpowietrzone położenie środkowe
- Oba przyłącza robocze zostają odciążone do atmosfery, napęd staje się bezciśnieniowy i można nim poruszać ręcznie. Artykuły: HDV-4101-I, HDV-4101-N, HDV-4102-N, HDV-4104-N.
- Przelotowe położenie środkowe
- Znane jako symbol w technice zaworów rozdzielających. W asortymencie HDV dostępne są położenia środkowe zablokowane i odpowietrzone; w przypadku innych schematów prosimy o bezpośredni kontakt.
Oznaczenie typu i wersja specjalna
- 40xx / 41xx
- Ciąg cyfr 40xx oznacza zablokowaną pozycję środkową, 41xx – odpowietrzoną pozycję środkową.
- -I i -N
- „-I” oznacza przyłącza na dole, „-N” – przyłącza z boku.
- HDV-4004-N-S01
- Wersja specjalna 1/2", DN 9 mm, pozycja środkowa zablokowana, elementy wewnętrzne z mosiądzu chromowanego, dźwignia ręczna i śruby ze stali nierdzewnej. Cena na zapytanie.
- Akcesoria i części zamienne
- RE-HDV-4002-N (element suwakowy obrotowy) i PC-HDV-4..2-N (pokrywa z tworzywa sztucznego); pozostałe części zamienne w zależności od rozmiaru na zapytanie.
Pomoc w doborze
Porównanie wszystkich zaworów 4/3-drogowych serii HDV
Wybór odbywa się według trzech kryteriów: położenie środkowe, wielkość konstrukcyjna i położenie przyłączy. „–” oznacza: wartość nieujęta w bazie artykułów, prosimy o zapytanie.
| HDV-4001-I / -N | HDV-4002-I / -N | HDV-4004-N | HDV-4101-I / -N | HDV-4102-N | HDV-4104-N | |
|---|---|---|---|---|---|---|
| Położenie środkowe | zablokowane | zablokowane | zablokowane | odpowietrzone | odpowietrzone | odpowietrzone |
| Przyłącze | 1/8" | 1/4" | 1/2" | 1/8" | 1/4" | 1/2" |
| DN | 5 mm | 7 mm | 9 mm | 5 mm | 7 mm | 9 mm |
| Przepływ | 480 Nl/min | 1050 Nl/min | – | 480 Nl/min | 1050 Nl/min | 1050 Nl/min |
| Zakres ciśnienia | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar |
| Sterowanie | Rączka ręczna, zatrzaskowa | Rączka ręczna, zatrzaskowa | Rączka ręczna, zatrzaskowa | Rączka ręczna, zatrzaskowa | Rączka ręczna, zatrzaskowa | Rączka ręczna, zatrzaskowa |
| Położenie przyłącza | od dołu / z boku | od dołu / z boku | z boku | od dołu / z boku | z boku | z boku |
Asortyment
Zawory rozdzielające 4/3 i powiązane kategorie w sklepie
Od zaworu obrotowego serii HDV po pokrewne serie zaworów rozdzielających – tutaj znajdziesz odpowiednie kategorie w sklepie STASTO.
Wybór
W trzech krokach do właściwego zaworu 4/3
Położenie środkowe, wielkość konstrukcyjna, położenie przyłączy – w tej kolejności szybko dobierzesz właściwą wersję.
Określenie zachowania w stanie spoczynku
Czy napęd ma utrzymywać swoją pozycję? Wtedy wybierz zablokowane położenie środkowe. Czy ma być bezciśnieniowy i swobodnie ruszany ręcznie? Wtedy wybierz odpowietrzone położenie środkowe.
Dobór wielkości na podstawie przepływu
Mniejsze napędy z 1/8" i DN 5 mm (480 Nl/min), większe odbiorniki z 1/4" (DN 7 mm) lub 1/2" (DN 9 mm) i 1050 Nl/min. Przepływ zaworu musi być dopasowany do objętości cylindra i prędkości tłoka – w razie niejasności obliczymy to razem z Państwem.
Wybór położenia przyłączy i sytuacji montażowej
Przyłącza od dołu (wersja „-I”) do montażu w pulpicie i płycie czołowej, przyłącza z boku (wersja „-N”) do prowadzenia przewodów pneumatycznych wzdłuż ramy maszyny.
Praktyka
Typowe obszary zastosowań
Poniższe przypadki zastosowań stanowią fachowe wnioski wynikające z charakterystyki przełączania – typowe tam, gdzie ruch jest świadomie sterowany przez operatora.
Ręczne sterowanie siłownikami dwustronnego działania
Dwa przyłącza robocze do wysuwu i wsuwu, położenie środkowe jako zdefiniowany stan spoczynku. Typowe zastosowanie w stacjach mocujących, prasujących i posuwowych.
Praca w trybie ustawiania i przezbrajania
Odpowietrzone położenie środkowe powoduje odciążenie siłownika z ciśnienia, dzięki czemu narzędzia lub uchwyty można ustawiać ręcznie.
Utrzymywanie położeń pośrednich
Przy zablokowanym położeniu środkowym można mechanicznie zafiksować osiągniętą pozycję, o ile nie występuje przeciek.
Stanowiska kontrolne i maszyny specjalne
Sprawdza się wszędzie tam, gdzie zapadkowy uchwyt ręczny widocznie wskazuje położenie przełączenia, a ruch jest świadomie sterowany.
Poziom awaryjny sterowania instalacją
Zawory ręczne sprawdzają się zazwyczaj jako poziom manualny obok właściwego, zautomatyzowanego układu sterowania.
Konstrukcje warsztatowe i przyrządy
Do prostych układów bez elektroniki sterującej: jeden zawór, jeden dźwignia, trzy jednoznacznie określone położenia.
Zaopatrzenie
Zamówienie, dostępność i doradztwo
Ceny i dostępność sprawdzisz bezpośrednio w sklepie; w przypadku wykonań specjalnych i części zamiennych indywidualne kwestie wyjaśnia nasz dział sprzedaży technicznej.
Dostępność wariantów
Dostępność i cena są podawane dla każdego artykułu w sklepie. Artykuły bez obowiązującej ceny katalogowej – np. wykonania specjalne – są oznaczone jako „cena na zapytanie”.
Wersje specjalne na zapytanie
HDV-4004-N-S01 z chromowanymi elementami wewnętrznymi z mosiądzu oraz uchwytem i śrubami ze stali nierdzewnej jest dostępny na zapytanie. Możliwość wykonania innych wersji specjalnych chętnie ustalimy indywidualnie.
Części zamienne i eksploatacyjne
Element obrotowy zaworu RE-HDV-4002-N oraz pokrywa tworzywowa PC-HDV-4..2-N są dostępne w ofercie. Dostępność innych części zamiennych i zestawów uszczelnień dla poszczególnych wielkości – na zapytanie.
Dane techniczne poszczególnych wariantów
Dalsze dane techniczne dla poszczególnych wariantów znajdują się w karcie katalogowej danego artykułu lub można je uzyskać u naszego działu handlowo-technicznego.
Najczęściej zadawane pytania
FAQ dotyczące zaworu rozdzielającego 4/3
Krótkie odpowiedzi na temat schematu działania, położenia środkowego i różnic względem innych zaworów rozdzielających.
Co to jest zawór rozdzielający 4/3?
Zawór rozdzielający 4/3 to zawór rozdzielający z czterema przyłączami i trzema położeniami przełączenia. Oprócz dwóch położeń roboczych do wysuwania i wsuwania posiada położenie środkowe, które określa zachowanie siłownika w stanie bezruchu. Cztery przyłącza to: doprowadzenie powietrza, odpowietrzenie oraz dwa przyłącza robocze do odbiornika.
Jaka jest różnica między zablokowanym a odpowietrzonym położeniem środkowym?
Przy zablokowanym położeniu środkowym oba przyłącza robocze są zamknięte, powietrze pozostaje zamknięte w siłowniku i pozycja jest utrzymywana. Przy odpowietrzonym położeniu środkowym oba przyłącza robocze są rozprężone do atmosfery, siłownik jest bezciśnieniowy i można go poruszać ręcznie. Zablokowane położenie środkowe oferują HDV-4001, HDV-4002 i HDV-4004, odpowietrzone – HDV-4101, HDV-4102 i HDV-4104.
Czy seria HDV jest dostępna również z przełączonym (przelotowym) położeniem środkowym?
W asortymencie HDV dostępne są położenia środkowe: zablokowane i odpowietrzone. Przełączone (przelotowe) położenie środkowe istnieje jako symbol w technice zaworów rozdzielających; w razie potrzeby innego schematu prosimy o bezpośredni kontakt.
Co to jest zawór obrotowo-suwakowy?
Zawór obrotowo-suwakowy łączy kanały za pomocą obrotowego elementu suwakowego. W serii HDV jest obsługiwany za pomocą zatrzaskowego uchwytu ręcznego, który mechanicznie utrzymuje wybrane położenie, aż do momentu jego świadomej zmiany.
Czym różni się zawór rozdzielający 4/3 od zaworu rozdzielającego 5/2?
Zawór rozdzielający 4/3 ma cztery przyłącza i trzy położenia łącznie z położeniem środkowym, natomiast zawór rozdzielający 5/2 ma pięć przyłączy i tylko dwa położenia bez pozycji pośredniej. Zawory rozdzielające 5/2 i 5/3 według ISO znajdują się w osobnej kategorii w sklepie.
Jaki rozmiar konstrukcyjny jest mi potrzebny?
Wielkość konstrukcyjna zależy od wymaganego przepływu objętościowego: 1/8" z DN 5 mm zapewnia 480 Nl/min, 1/4" z DN 7 mm oraz 1/2" z DN 9 mm – do 1050 Nl/min. Przepływ zaworu musi być dopasowany do objętości cylindra i pożądanej prędkości ruchu tłoka – na życzenie obliczymy to razem z Państwem.
Co oznaczają oznaczenia -I i -N?
„-I” oznacza zawory z przyłączami na spodzie, „-N” – z przyłączami z boku. Schemat działania jest identyczny, różni się tylko kierunek podłączenia rur – „-I” pasuje do montażu w pulpicie i płycie czołowej, „-N” do prowadzenia przewodów pneumatycznych wzdłuż ramy maszyny.
Czy dostępne są części zamienne do serii HDV?
Tak, wymienione są między innymi element obrotowy RE-HDV-4002-N oraz pokrywa z tworzywa sztucznego PC-HDV-4..2-N. Dostępność innych części zamiennych i zestawów uszczelnień dla poszczególnych rozmiarów prosimy sprawdzać u naszego działu handlowego.
Zobacz również
Przegląd
Uzupełniające serie i schematy dla Twojego układu sterowania pneumatycznego.
Następny krok
Wybór zaworu rozdzielającego 4/3 – pomagamy w doborze
Niezależnie od tego, czy potrzebujesz zablokowanego czy odpowietrzonego położenia środkowego, 1/8" czy 1/2": podaj nam swój przypadek zastosowania, a wspólnie ustalimy wielkość konstrukcyjną, przepływ i położenie przyłączy.
