Zawory rozdzielające – sterowane mechanicznie i ręcznie

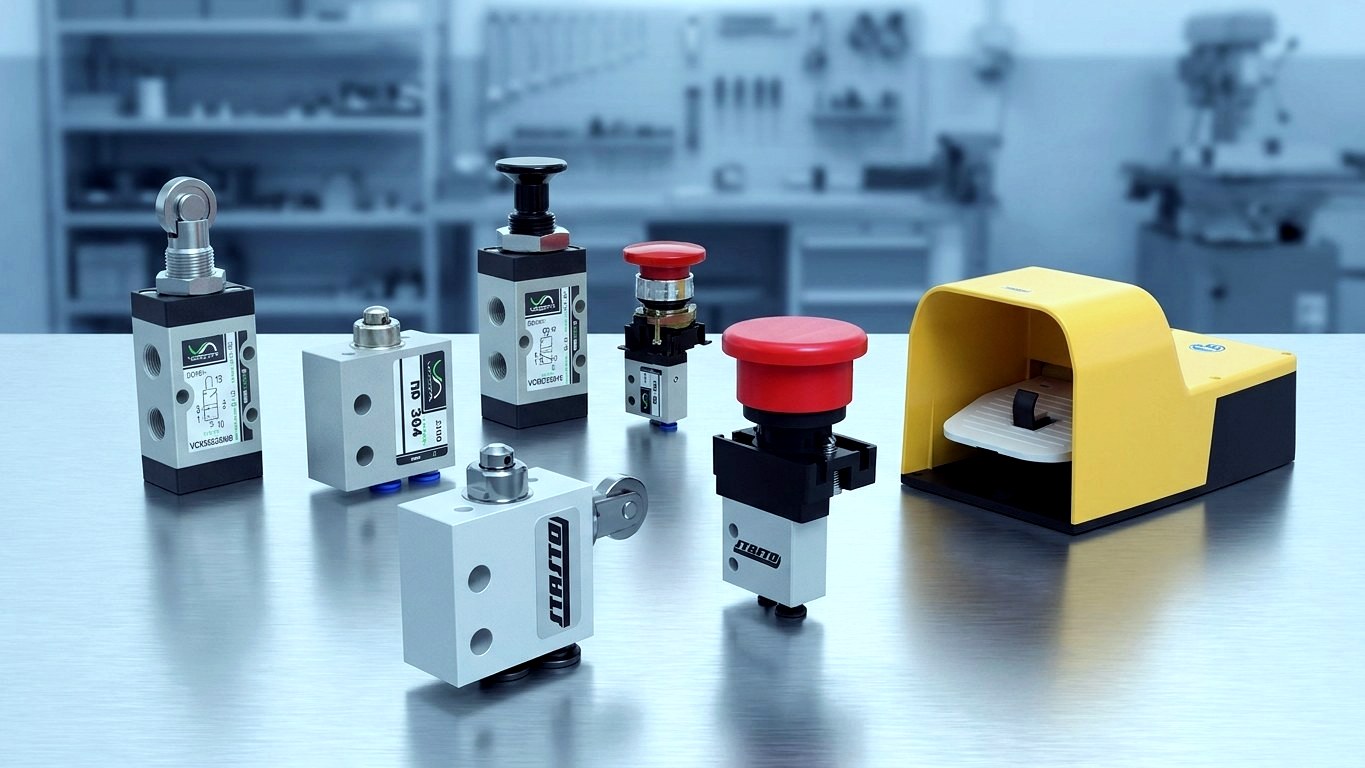

Mechanicznie sterowane zawory rozdzielające – zawory rolkowo-dźwigniowe, krzywkowe, przyciskowe i nożne
Jeśli ruch ma być wyzwalany nie elektrycznie, lecz bezpośrednio przez element obrabiany, suwak lub rękę operatora, najbardziej wytrzymałym rozwiązaniem są mechanicznie i ręcznie sterowane zawory rozdzielające. Zawór rolkowo-dźwigniowy wykrywa położenie krańcowe cylindra bez czujników, okablowania i sterowania – w pełni pneumatycznie, przy niskim zużyciu i odporności na pył, wióry i wilgoć. STASTO oferuje pełne spektrum rodzajów sterowania w jednej systematyce: zawory rolkowe i rolkowo-dźwigniowe (VCLL, VCLR, MR/PM141, MS/PM142), zawory krzywkowe (VCMS, MA/PM140, MV), zawory przyciskowe (VCMT, PGI/PM144, PF/PM145, PFF/PM147), zawory dźwigniowe i przełącznikowe (VCML, SR/PM146, MV46, MV48), zawory nożne (PM122) oraz ręczne zawory suwakowe i obrotowe (seria 214, MV26, HDV) – jako zawór 3/2, 5/2 i 5/3.
Rodzaje sterowania w skrócie
Twoje korzyści
Dlaczego zawory rozdzielające sterowane mechanicznie od STASTO
Rolka, rolka wychylna, krzywka, przycisk, dźwignia, pokrętło, pedał nożny i suwak ręczny – zebrane w jednej systematyce wraz z danymi technicznymi, które naprawdę liczą się przy doborze.
Wszystkie pięć rodzajów sterowania od jednego dostawcy
Rolka, rolka wychylna, krzywka, przycisk, przycisk grzybkowy, dźwignia, pokrętło, dźwignia uchylna, pedał nożny, suwak ręczny i suwak obrotowy: porównujesz rodzaje sterowania w jednym systemie, zamiast szukać ich u wielu producentów. Ułatwia to zakup zamienników i modernizację (retrofit), ponieważ wielkość zabudowy i funkcja często pozwalają na wymianę jeden do jednego.
Dane techniczne wystarczające do doboru
Dla każdego wariantu podajemy średnicę nominalną, przepływ, zakres ciśnienia, wielkość przyłącza, funkcję (NC/NO) oraz siłę uruchamiania przy 6 bar. Przykład: zawór rolkowy VCLL326M8 przełącza się przy sile 22 N przy 6 bar, a zawór miniaturowy MR314 już przy 12 N – ta różnica decyduje o dopuszczalnej sile najazdu na krzywkę.
Od miniaturowych po duży przepływ
Serie obejmują zarówno 60 Nl/min dla przewodów sterujących i odbiorów sygnału, jak i 1080 Nl/min dla bezpośredniego sterowania siłownikiem. Mniejsze serie mają przyłącze wtykowe 4 mm lub 8 mm i średnicę nominalną 2,5 mm, większe – przyłącze 1/8", 1/4" lub 1/2" i średnice nominalne do 9 mm.
Doradztwo inżynierów automatyki
Otrzymujesz pomoc w doborze sekwencji przełączania, geometrii sterowania i kąta najazdu – nie tylko numer katalogowy. W razie potrzeby dobieramy zawór, złączkę, wąż i siłownik jako dopasowany zestaw.
Poradnik
Jak wybrać właściwy zawór rozdzielający sterowany mechanicznie
Pięć kryteriów wyboru niezawodnie prowadzi do właściwego wariantu – od funkcji zaworu, przez sposób sterowania, po przepływ, zakres ciśnienia i siłę uruchomienia.
Określenie funkcji i sposobu sterowania
- Zawór rozdzielający 3/2
- Steruje siłownikami jednostronnego działania i przekazuje sygnały. NC = zamknięty w spoczynku, NO = otwarty w spoczynku.
- Zawór rozdzielający 5/2
- Steruje siłownikami dwustronnego działania – dostępny m.in. jako zawór rolkowy VCLL/VCLR, zawór krzywkowy VCMS, zawór przyciskowy VCMT oraz zawór nożny PM122.
- 5/3 z zablokowanym położeniem środkowym
- Utrzymuje pozycję tłoka w położeniu pośrednim, np. VCML53618 i VCML53614.
- Rolka sztywna lub wychylna
- Rolka sztywna przełącza w obu kierunkach najazdu, rolka wychylna (seria MS/PM142) tylko w jednym, a w kierunku przeciwnym ustępuje.
- Sterowanie krzywkowe, przyciskowe lub nożne
- Sterowanie krzywkowe do zdefiniowanych profili krzywek, sterowanie trzpieniem/przyciskiem do obsługi ręcznej, sterowanie nożne do pracy bezobsługowej rękami.
- Powrót: sprężyna lub zapadka
- Zawory z powrotem sprężynowym wracają samoczynnie (tryb impulsowy, pobór sygnału), wersje zatrzaskowe jak VCMT32018, MV26 lub seria 214 utrzymują stan.
Sprawdź przepływ, ciśnienie i siłę uruchamiania
- Przewody sygnałowe i sterujące
- Wystarcza 60 Nl/min przy DN 2,5 mm – serie MR, MS, MA, PGI, PF, PFF, SR.
- Bezpośrednie sterowanie siłownika
- 650 Nl/min (DN 6, 1/8") lub 1080 Nl/min (DN 8, 1/4"); zbyt mały zawór wyraźnie wydłuża czas skoku.
- Zakres ciśnienia
- Większość wymienionych serii jest przystosowana do zakresu 0…10 bar; MV46 i MV48 pracują do 15 bar, seria zaworów obrotowych HDV do 12 bar, zawór nożny PM122 w zakresie 3…10 bar.
- Siła uruchamiania przy 6 bar
- 12 N w miniaturowej serii, 22 N przy VCLL/VCLR, 35 N lub 50–64 N przy VCMS w zależności od wielkości. Siła rośnie wraz z ciśnieniem.
- Pozycja montażowa i droga przejazdu
- Zwróć uwagę na rampę najazdową krzywki i drogę przejazdu: rolka nie może być wciśnięta poza dopuszczalny skok.
- Montaż panelowy
- Do pulpitów sterowniczych dostępne są wersje do montażu w panelu, np. MV314.
Porównanie
3/2, 5/2 i 5/3 w bezpośrednim porównaniu
Funkcja zaworu decyduje, jakie cylindry i łańcuchy sterowania można przełączać – sposób sterowania można następnie wybrać swobodnie.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Typowe zadanie | Cylindry jednostronnego działania, pobór sygnału | Cylindry dwustronnego działania | Cylindry dwustronnego działania z pozycją pośrednią |
| Położenie spoczynkowe | NC (zablokowany) lub NO (otwarty) | Dwa stabilne położenia przełączania | Położenie środkowe zablokowane (tłok utrzymuje pozycję) |
| Przykładowe serie | VCLL, VCLR, VCMS, VCMT, MR/PM141, Serie 214 | VCLL, VCLR, VCMS, VCMT, VCML, PM122 | VCML (np. VCML53618, VCML53614) |
| Rodzaje sterowania | Rolka, rolka przegubowa, krzywka, przycisk, suwak ręczny | Rolka, krzywka, przycisk, dźwignia, pedał nożny | Dźwignia ręczna, zatrzaskowa lub ze sprężynowym powrotem |
| Przepływ (typowy) | 60 do 650 Nl/min | 650 do 1080 Nl/min | 650/1080 Nl/min |
Asortyment
Rodzaje uruchamiania i kategorie
Sześć grup produktów obejmuje spektrum od sygnalizacji położeń krańcowych, przez stacje sterownicze, aż po funkcje przezbrojenia i odcięcia.
Zastosowania
Typowe zastosowania
Od bezczujnikowego wykrywania położeń krańcowych po awaryjne odpowietrzanie: gdzie zawory rozdzielające sterowane mechanicznie i ręcznie pokazują swoje mocne strony.
Sygnalizacja położenia krańcowego bez czujników
Zawór krańcowy z dźwignią rolkową przekazuje osiągniętą pozycję cylindra bezpośrednio pneumatycznie i uruchamia kolejny takt. W środowiskach z chłodziwem, pyłem metalicznym lub odpryskami spawalniczymi jest to często rozwiązanie trwalsze niż elektryczne – i nie wymaga ani miejsca w szafie sterowniczej, ani okablowania.
Sterowanie taktowe i krzywkowe
Zawory krzywkowe odczytują krzywki sterujące i listwy krzywkowe. Kluczowe znaczenie ma dopasowanie kąta najazdu, skoku i siły uruchomienia: seria VCMS wymaga w zależności od wielkości 35 N lub 50–64 N przy 6 bar, natomiast seria miniaturowa MA/PM140 jedynie 12 N.
Stanowiska obsługi ręcznej i przezbrajania
Zawory przyciskowe, dźwigniowe i pokrętłowe tworzą stanowiska obsługi niewymagające sterownika: zaciskanie i zwalnianie, włączanie/wyłączanie posuwu, wymiana narzędzia. Wersje z zatrzaskiem utrzymują stan, a wersje z powrotem sprężynowym samoczynnie wracają po zwolnieniu.
Obsługa bez trzymania na urządzeniach prasujących i mocujących
Zawory nożne serii PM122 uruchamiają skok roboczy, podczas gdy operator prowadzi obrabiany element. Do bezpiecznej obsługi oburęcznej dostępny jest blok bezpieczeństwa oburęcznego z zakresu pneumatycznych elementów sterujących; ocena pod względem bezpieczeństwa jest wykonywana indywidualnie dla instalacji.
Awaryjne odpowietrzanie, funkcje przezbrajania i serwisowe
Zawory suwakowe ręczne i obrotowe odcinają części instalacji od sieci sprężonego powietrza podczas przezbrajania lub odpowietrzają je w sposób kontrolowany. Popularnym wyborem są tu wykonania 4/3 HDV z odpowietrzoną pozycją środkową.
Łańcuchy sterowania bez elektryki
Tam, gdzie pożądany jest wyłącznie pneumatyczny łańcuch sterowania, łączy się zawory rozdzielające sterowane mechanicznie z zaworami dwoma zwrotnymi, elementami czasowymi i wskaźnikami kontrolnymi. Dane dotyczące materiałów, kompatybilności z medium i przystosowania do stref Ex zależą od wariantu i są potwierdzane na zapytanie.
Zaopatrzenie
Zaopatrzenie bez zbędnych komplikacji
Popularne warianty wymienionych serii są dostępne w krótkim czasie; dokładna dostępność i termin dostawy zależą od wariantu i serii i zostaną potwierdzone dla konkretnego artykułu. Wykonania specjalne, odmienne elementy uruchamiające lub schematy przyłączy wyjaśniamy na zapytanie. Dla stałych potrzeb zakładamy umowy ramowe i kontyngenty odbiorcze, aby zaopatrzenie utrzymania ruchu i montażu było planowalne.
Oferta z weryfikacją techniczną
Każde zapytanie jest sprawdzane pod kątem zastosowania – funkcja, geometria uruchamiania i schemat przyłącza są weryfikowane przed przygotowaniem oferty.
Karty katalogowe dla każdej serii
Karty katalogowe i rysunki wymiarowe do serii VCLL, VCMS, VCMT, VCML, PM122, HDV i innych udostępniamy na zapytanie.
Warunki eksploatacji zależne od wariantu
Informacje o zakresie temperatur, kompatybilności medium, materiałach i przydatności do stref Ex zależą od wariantu – prosimy o zapytanie, potwierdzimy je na podstawie odpowiedniej karty katalogowej.
Części zamienne i akcesoria uruchamiające
Sprężyny krzywkowe, dźwignie rolkowe i inne elementy uruchamiające do modernizacji i utrzymania ruchu na zapytanie.
Proces
Trzy kroki do właściwego zaworu
Od opisu zastosowania po dopasowany zestaw złożony z zaworu, złączki, węża i siłownika.
Opisz zastosowanie
Podaj funkcję zaworu (3/2, 5/2, 5/3), rodzaj sterowania, wielkość przyłącza i wymagany przepływ – lub po prostu ruch, który ma być sterowany.
Dobór i oferta
Nasi technicy automatyki sprawdzają sekwencję przełączania, geometrię napędu, kąt najazdu i siłę uruchamiania oraz przygotowują karty katalogowe wraz z ofertą dopasowaną do konkretnego artykułu.
Dostawa i zaopatrzenie uzupełniające
Dostępność i termin dostawy są potwierdzane dla każdego artykułu. Przy powtarzających się zapotrzebowaniach zakładamy umowy ramowe i kontyngenty odbiorcze.
FAQ
Najczęstsze pytania dotyczące mechanicznie sterowanych zaworów rozdzielających
Odpowiedzi na temat zaworów dźwigniowo-rolkowych, sposobów sterowania, funkcji zaworów i wielkości przyłączy.
Czym jest zawór rolkowy w pneumatyce?
Zawór rolkowy to mechanicznie sterowany zawór rozdzielający, którego stan przełączenia zmienia się poprzez najechanie na rolkę – zwykle przez siłownik, sanie lub obrabiany element. Działa czysto pneumatycznie i w wielu sterowaniach taktowych zastępuje elektryczny wyłącznik krańcowy wraz z okablowaniem.
Czym różnią się zawór rolkowy, krzywkowy i rolkowy przegubowy?
Zawór rolkowy przełącza się przy najechaniu w obu kierunkach, zawór rolkowy przegubowy (z rolką wychylną) tylko w jednym kierunku najazdu, a zawór krzywkowy jest sterowany trzpieniem przez krzywkę sterującą. Zawór rolkowy przegubowy (np. seria MS/PM142) ustępuje w kierunku przeciwnym, natomiast zawór krzywkowy wymaga określonego profilu skoku.
3/2 czy 5/2 – który zawór jest mi potrzebny?
Zawory 3/2 sprawdzają się w siłownikach jednostronnego działania oraz jako sygnały sterujące, a zawory 5/2 – w siłownikach dwustronnego działania. Obie funkcje dostępne są w wielu wersjach sterowania, np. VCLL i VCLR jako zawór rolkowy, VCMS jako zawór krzywkowy oraz VCMT jako zawór przyciskowy.
Jakie są dostępne wielkości przyłączy?
W zależności od serii dostępne są przyłącza wtykowe 4 mm i 8 mm, M5 oraz gwint wewnętrzny i zewnętrzny w rozmiarach 1/8", 1/4" i do 1/2". Mniejsze serie pracują ze średnicą nominalną 2,5 mm, większe – do 9 mm.
Jak duża jest siła uruchamiania?
Wartości katalogowe podano dla ciśnienia 6 bar: zawór rolkowy VCLL326M8 przełącza się siłą 22 N, a zawór miniaturowy MR314 już przy 12 N. Zawory krzywkowe serii VCMS wymagają, w zależności od wielkości, 35 N lub 50–64 N; siła sterująca rośnie wraz z ciśnieniem roboczym.
Kiedy wybrać wersję zatrzaskową zamiast wersji ze sprężynowym powrotem?
Zawory zatrzaskowe utrzymują ustawiony stan i nadają się do funkcji ustawiania i odcinania, natomiast zawory ze sprężynowym powrotem samoczynnie wracają do pozycji wyjściowej po zwolnieniu i pasują do trybu impulsowego oraz pobierania sygnału. Przykłady zaworów zatrzaskowych to VCMT32018, MV26 oraz seria 214.
Jaki zakres ciśnienia obejmują poszczególne serie?
Większość wymienionych serii jest przystosowana do zakresu 0…10 bar; MV46 i MV48 pracują do 15 bar, seria zaworów obrotowych HDV do 12 bar, a zawór nożny PM122 w zakresie 3…10 bar. Dokładne wartości zależą od wariantu i są potwierdzane na podstawie karty katalogowej.
Czy dostępne są wersje do montażu w panelu sterowniczym?
Tak, dla pulpitów obsługowych i sterowniczych dostępne są wersje do montażu w panelu, np. MV314. Schemat przyłączy, wymiary oraz dopuszczalne warunki zabudowy podano w karcie katalogowej danej serii lub udzielimy takich informacji na zapytanie.
