BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-6

Price:

8.029,90 zł
przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4 Store
  1. Produkty
  2. Armatura przemysłowa
  3. Przepustnice, zasuwy i zawory - automatyczne
  4. przepustnice z napędem pneumatycznym
  5. przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4
  6. BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-6

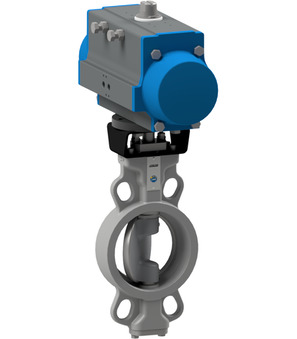

BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-6
przepustnica z napędem pneumatycznym BUW9-080-CSIS-D42
przepustnica z napędem pneumatycznym BUW9-080-CSIS-D42
7.293,30 zł
7.293,30 zł
BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-LV-2
BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-LV-2
8.052,60 zł
8.052,60 zł

BUW9-080-CSIS-D42-ABS54-C001-03-C002-31-6

BUW9-080-CSIS-D42
przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4; wykonanie międzykołnierzowe; z podwójnym mimośrodem; długość zabudowy zgodnie z EN558−1R20; korpus stal epoksydowana; tarcza 1.4408; wał 1.4542; gniazdo Inconel 625; ciśnienie nominalne kołnierza PN10/16/25/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+425°C; zakres ciśnień 0...25bar; DN 80mm; długość zabudowy 46mm; napęd PAD115-H
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-6
wtyczka; szerokość wtyczki 22mm; Standard; napięcie 0-250VAC/DC

Nr Intrastat: 84818085
Kraj pochodzenia: Włochy
Waga: 14.19 kg
Krótki numer pozycji:BUW9080CSISD42ABS54C00103C002316
https://www.stasto.pl/web/image/product.template/205584/image_1920?unique=c536238

BUW9-080-CSIS-D42
przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4; wykonanie międzykołnierzowe; z podwójnym mimośrodem; długość zabudowy zgodnie z EN558−1R20; korpus stal epoksydowana; tarcza 1.4408; wał 1.4542; gniazdo Inconel 625; ciśnienie nominalne kołnierza PN10/16/25/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+425°C; zakres ciśnień 0...25bar; DN 80mm; długość zabudowy 46mm; napęd PAD115-H
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-6
wtyczka; szerokość wtyczki 22mm; Standard; napięcie 0-250VAC/DC

8.029,90 zł 8029.9 PLN 8.029,90 zł

cena na zapytanie

  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • szerokość wtyczki
  • wykonanie
  • napięcie
  • zakres ciśnień
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami
wymiary
Interfejs zaworu Namur 1/4"
DN 80 mm
długość zabudowy 46 mm
Wzory
szerokość wtyczki 22
wykonanie
wykonanie standard
Kluczowe dane elektryczne
napięcie 24VDC / 48V/50-60Hz
ciśnienie
zakres ciśnień 0...25 bar
właściwości
cewka C001
napęd PAD115-H
napęd 2 PAS
