  5. zawór kulowy z napędem pneumatycznym Seria BAC4
  6. BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

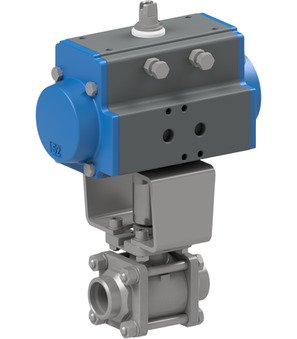

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-012-SSTV-D0
zawór kulowy z napędem pneumatycznym Seria BAC4; przyłącza do spawania doczołowego; korpus, kula 1.4401; uszczelnienia wzmocnione PTFE/FKM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+160°C; średnica nominalna 100mm; zakres ciśnień 0-16bar; długość zabudowy 217mm; napęd PAD100
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-6
wtyczka; szerokość wtyczki 22mm; Standard; napięcie 0-250VAC/DC
EB0X01
zamontowana skrzynka wyłączników krańcowych; IP65; 2 mikroprzełączniki; pasuje do napędy PAD/PAS052-270; obciążenie styków 4A/250VAC-1A/24VDC; typ przełączników Crouzet 831613; materiał kontaktu srebro-nikiel; materiał obudowy tworzywo sztuczne

Nr Intrastat: 84818081
Kraj pochodzenia: Włochy
Waga: 29.798 kg
Krótki numer pozycji: BAC4012SSTVD0ABS51C00103C002316EB0X01
https://www.stasto.pl/web/image/product.template/220784/image_1920?unique=94b97ec

BAC4-012-SSTV-D0-ABS51-C001-03-C002-31-6
BAC4-012-SSTV-D0
zawór kulowy z napędem pneumatycznym Seria BAC4; przyłącza do spawania doczołowego; korpus, kula 1.4401; uszczelnienia wzmocnione PTFE/FKM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+160°C; średnica nominalna 100mm; zakres ciśnień 0-16bar; długość zabudowy 217mm; napęd PAD100
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-6
wtyczka; szerokość wtyczki 22mm; Standard; napięcie 0-250VAC/DC
EB0X01
zamontowana skrzynka wyłączników krańcowych; IP65; 2 mikroprzełączniki; pasuje do napędy PAD/PAS052-270; obciążenie styków 4A/250VAC-1A/24VDC; typ przełączników Crouzet 831613; materiał kontaktu srebro-nikiel; materiał obudowy tworzywo sztuczne

10.226,90 zł 10226.9 PLN 10.226,90 zł

cena na zapytanie

  • przyłącza do spawania doczołowego
  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • funkcja
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami

Udostępnij

wymiary
przyłącza do spawania doczołowego 100 mm
Interfejs załącznika VDI/VDE 3845 80x30x20
Interfejs załącznika 2 VDI/VDE 3845 80x30x30
Interfejs zaworu Namur 1/4"
DN 100 mm
długość zabudowy 217 mm
Wzory
szerokość wtyczki 22
typ przełączników Crouzet 831613
wykonanie
wykonanie standard
Kluczowe dane elektryczne
napięcie 24VDC / 48V/50-60Hz
obciążenie styków 4A/250VAC-1A/24VDC
ciśnienie
zakres ciśnień 0...16 bar
Materiały
materiał kontaktu srebro-nikiel
materiał obudowy tworzywo sztuczne
właściwości
cewka C001
napęd PAD100
