Podłączenia sprężonego powietrza

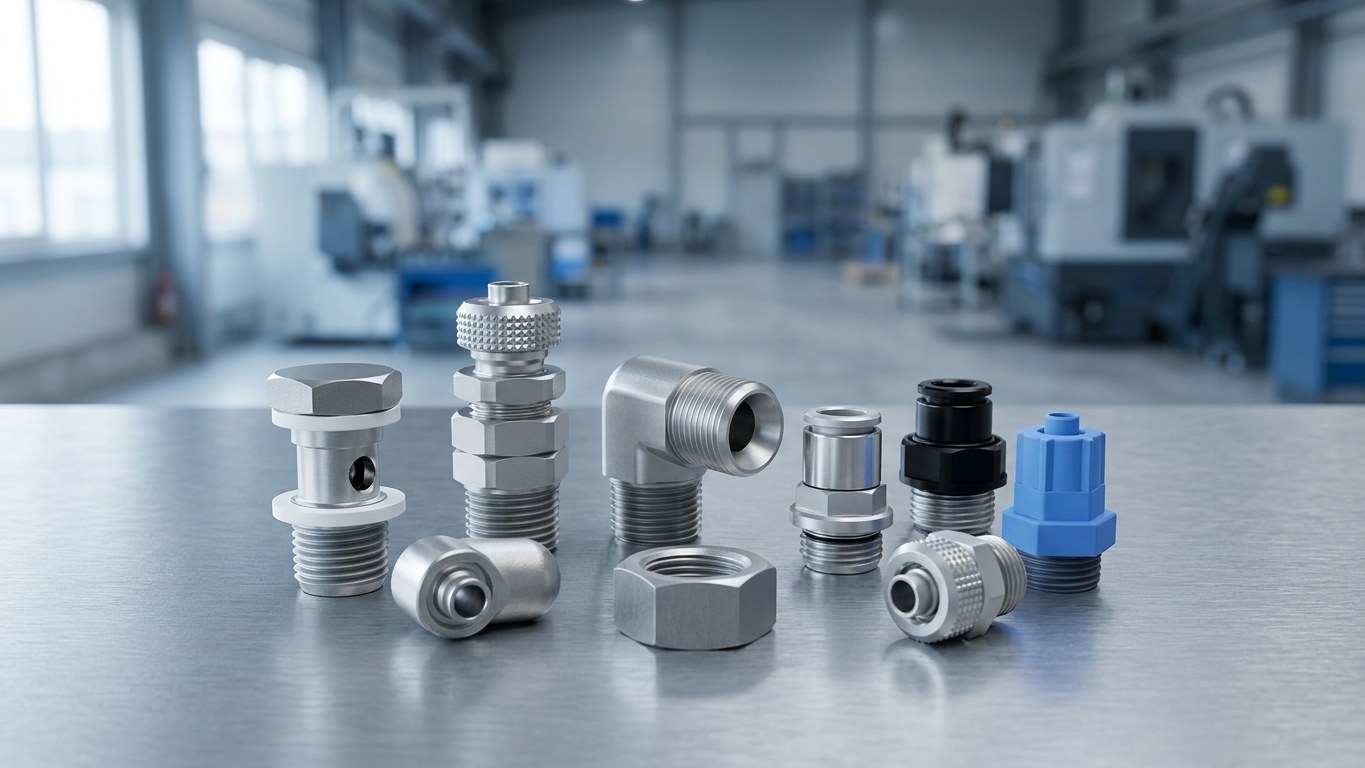

Złączki pneumatyczne — szybkozłącza do instalacji sprężonego powietrza
Szybkozłącza pneumatyczne łączą wąż z komponentem w systemach pneumatycznych — szybko, szczelnie i bez użycia narzędzi. W STASTO znajdziesz pełny program złączek pneumatycznych w trzech liniach materiałowych — mosiądz niklowany i stal nierdzewna 1.4404 do ciśnień roboczych od –0,99 do 20 bar oraz POM do –0,99 do 18 bar. Od prostych wkręcanych nypli, przez obrotowe złączki kątowe i trójnikowe, aż po złączki przepustowe — dobierz odpowiednią konstrukcję według gwintu, zewnętrznej średnicy węża i warunków montażu.
Szybkozłącza w trzech liniach materiałowych
Dlaczego STASTO
Złączki pneumatyczne z systemem
Od prostego złączki wkręcanej do obrotowej złączki kątowej — dopasowane do gwintu, materiału i węża.
Trzy linie materiałowe z jednego asortymentu
Mosiądz niklowany do zastosowań standardowych, stal nierdzewna 1.4404 do przemysłu spożywczego, farmaceutycznego i środowisk agresywnych, POM do lekkich zastosowań z tworzyw sztucznych — dobrane jednolicie według zewnętrznej średnicy węża i gwintu.
Beznarzędziowy mechanizm zatrzaskowy
Wsunąć wąż, zablokować, uszczelnić: złączka zaciskowa z pierścieniem ustalającym i O-ringiem skraca czas montażu i umożliwia wielokrotne rozłączanie.
Pełna głębokość asortymentu kształtek
Prosta, kątowa, T, Y, krzyżowa, przepustowa i nakręcana — w tym obrotowe serie 360° do swobodnego prowadzenia węża.
Pasujący program węży i rur
Węże z tworzyw sztucznych serii PA, PE, PU i CP oraz wąż sprężonego powietrza serii CA znajdziesz w tym samym asortymencie — dopasowane do złączek wtykowych.
Wybierz typ budowy
Złączki wtykowe według formy konstrukcyjnej
Wybierz odpowiednią formę konstrukcyjną według gwintu, zewnętrznej średnicy węża i warunków montażu.
Poradnik
Czym są pneumatyczne złączki wtykowe?
Funkcja, dobór materiału i kształt — zwięźle objaśnione dla właściwego wyboru.
Funkcja i materiał
- Zasada działania
- Wąż wsuwa się do złączki; pierścień zaciskowy unieruchamia go kształtowo, a O-ring uszczelnia połączenie. Aby rozłączyć, naciska się pierścień odblokowujący — złączka jest wielokrotnego użytku.
- Mosiądz niklowany
- Wytrzymały materiał standardowy do ogólnych zastosowań sprężonego powietrza, ciśnienie robocze –0,99 do 20 bar.
- Stal nierdzewna 1.4404
- Do zastosowań higienicznych, farmaceutycznych i środowisk korozyjnych, ciśnienie robocze –0,99 do 20 bar.
- POM
- Lekki i ekonomiczny do zastosowań z tworzywami sztucznymi, ciśnienie robocze –0,99 do 18 bar.
Kształt złączki i dobór węża
- Jaki kształt złączki?
- Prosta do bezpośredniego przyłącza, kątowa do zmiany kierunku na małej przestrzeni, obrotowa/360° do swobodnego ustawienia, T/Y/krzyżowa do rozgałęzień, przepustowa do prowadzenia przez ścianę.
- Kryteria doboru
- Decydujące są: rodzaj gwintu, zewnętrzna średnica węża oraz warunki montażu.
- Pasujący wąż
- Złączki wtykowe są dostosowane do określonych zewnętrznych średnic węży. Pasujące węże z tworzyw sztucznych serii PA, PE, PU i CP oraz wąż do sprężonego powietrza CA znajdziesz w programie pneumatycznym STASTO.
Porównanie materiałów
Mosiądz, stal nierdzewna czy POM?
Trzy linie materiałowe w bezpośrednim porównaniu dla właściwego doboru.
| Mosiądz niklowany | Stal nierdzewna 1.4404 | POM | |
|---|---|---|---|
| Ciśnienie robocze | –0,99 do 20 bar | –0,99 do 20 bar | –0,99 do 18 bar |
| Typowe zastosowanie | Ogólne sprężone powietrze, standard | Przemysł spożywczy, farmacja, korozja | Lekka konstrukcja, zastosowania z tworzywami sztucznymi |
| Właściwość | Wytrzymały, szeroka gama serii | Odporny na korozję, higieniczny | Lekki, ekonomiczny |
| Mechanizm wtykowy | Bez narzędzi, wielokrotnie rozłączalne | Bez narzędzi, wielokrotnie rozłączalne | Bez narzędzi, wielokrotnie rozłączalne |
Zastosowania
Złączki pneumatyczne w zastosowaniu
Od budowy instalacji po produkcję higieniczną — odpowiedni kształt i materiał do każdego zastosowania.

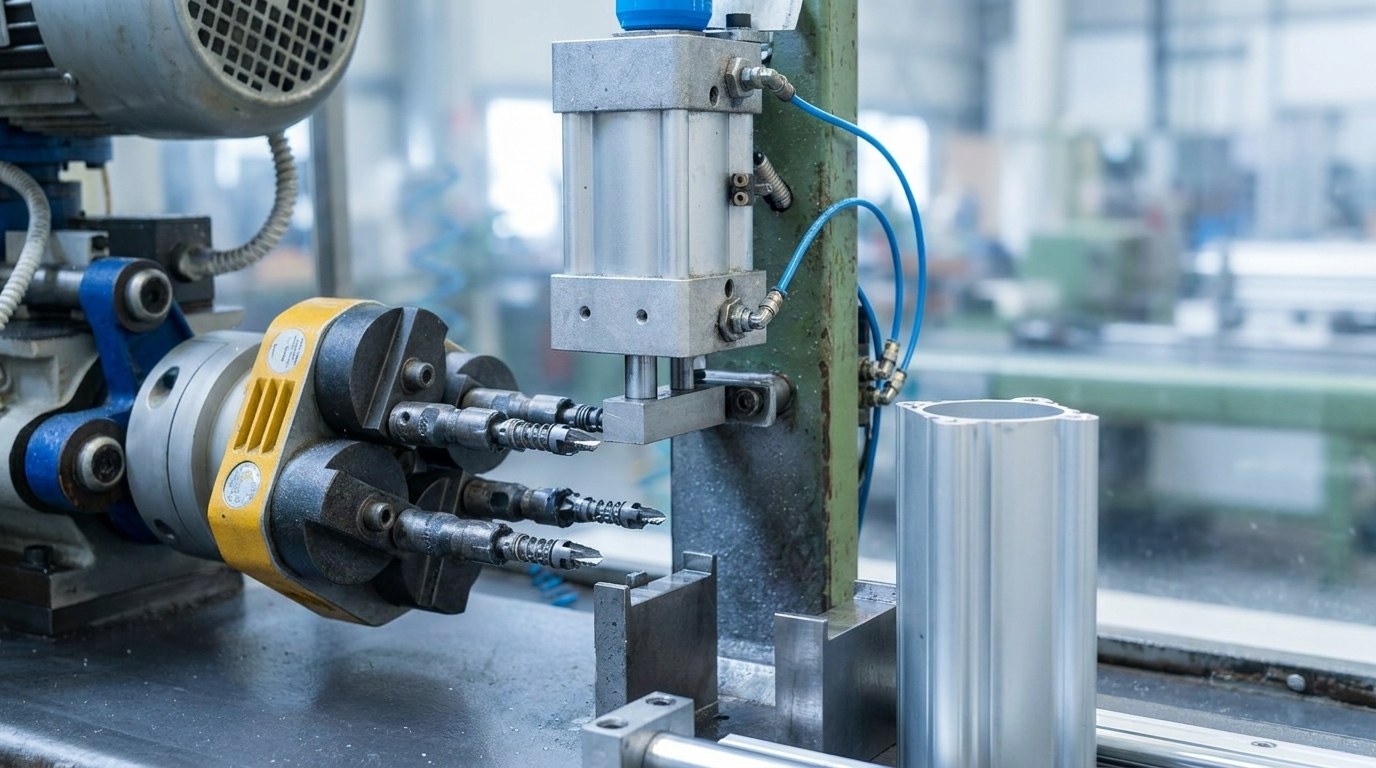

Budowa maszyn i instalacji
Podłączanie siłowników, zaworów i chwytaków. Obrotowe serie kątowe jak PI16-360 ułatwiają montaż w ciasnych osiach.

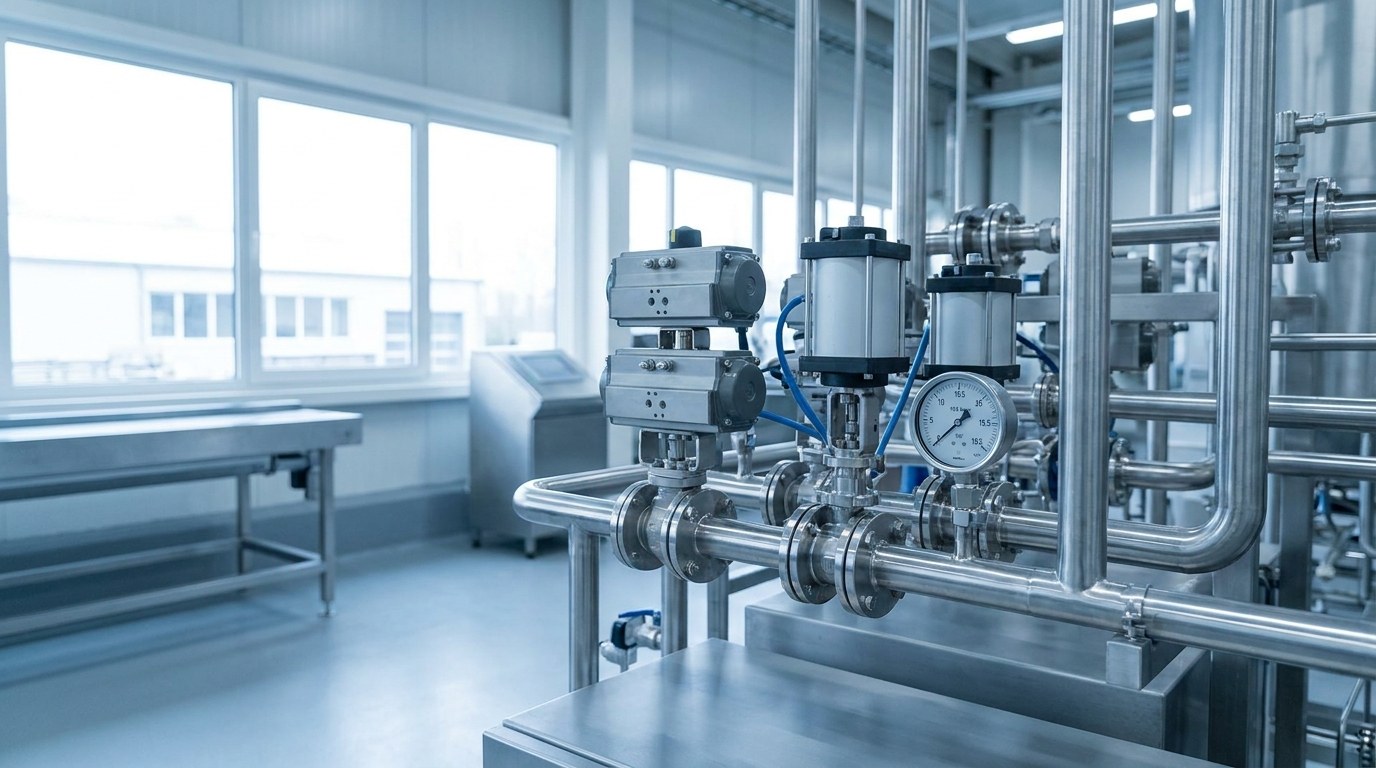

Produkcja spożywcza i farmaceutyczna
Stal nierdzewna 1.4404 do środowisk intensywnie czyszczonych i korozyjnych przy ciśnieniu roboczym do 20 bar.

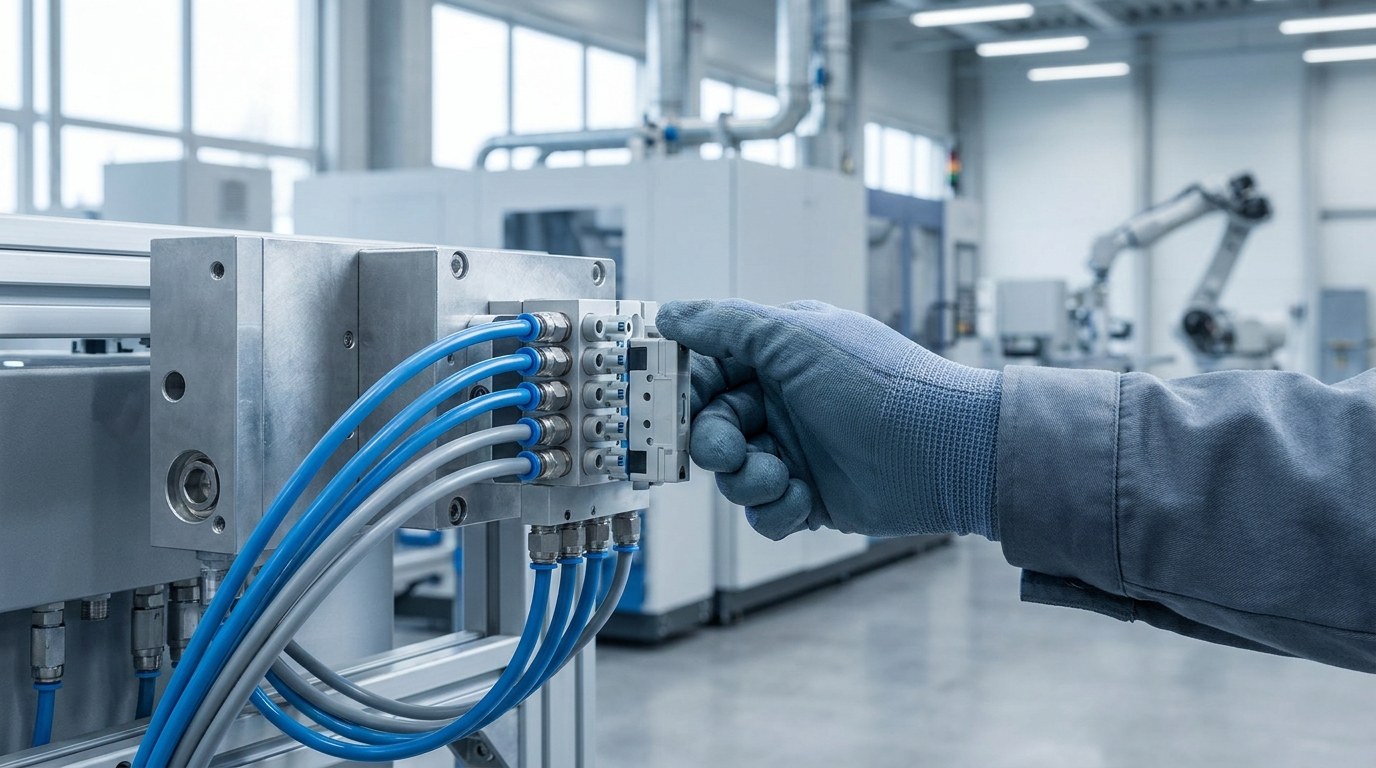

Utrzymanie ruchu i modernizacja
Wielokrotnie rozłączalne złączki wtykowe umożliwiają szybką wymianę elementów bez użycia narzędzi.

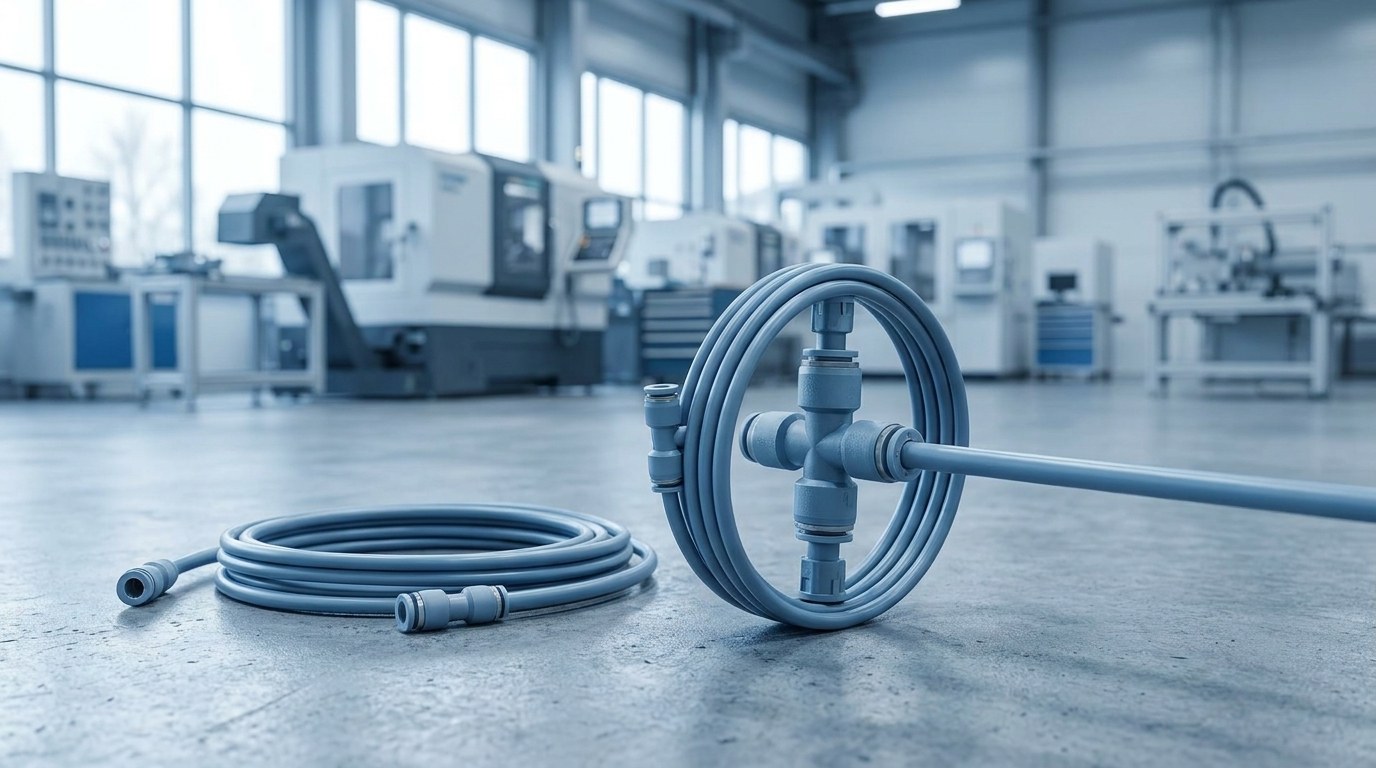

Obsługa & lekka konstrukcja
Złączki wtykowe POM do konstrukcji wrażliwych na wagę, do 18 bar.

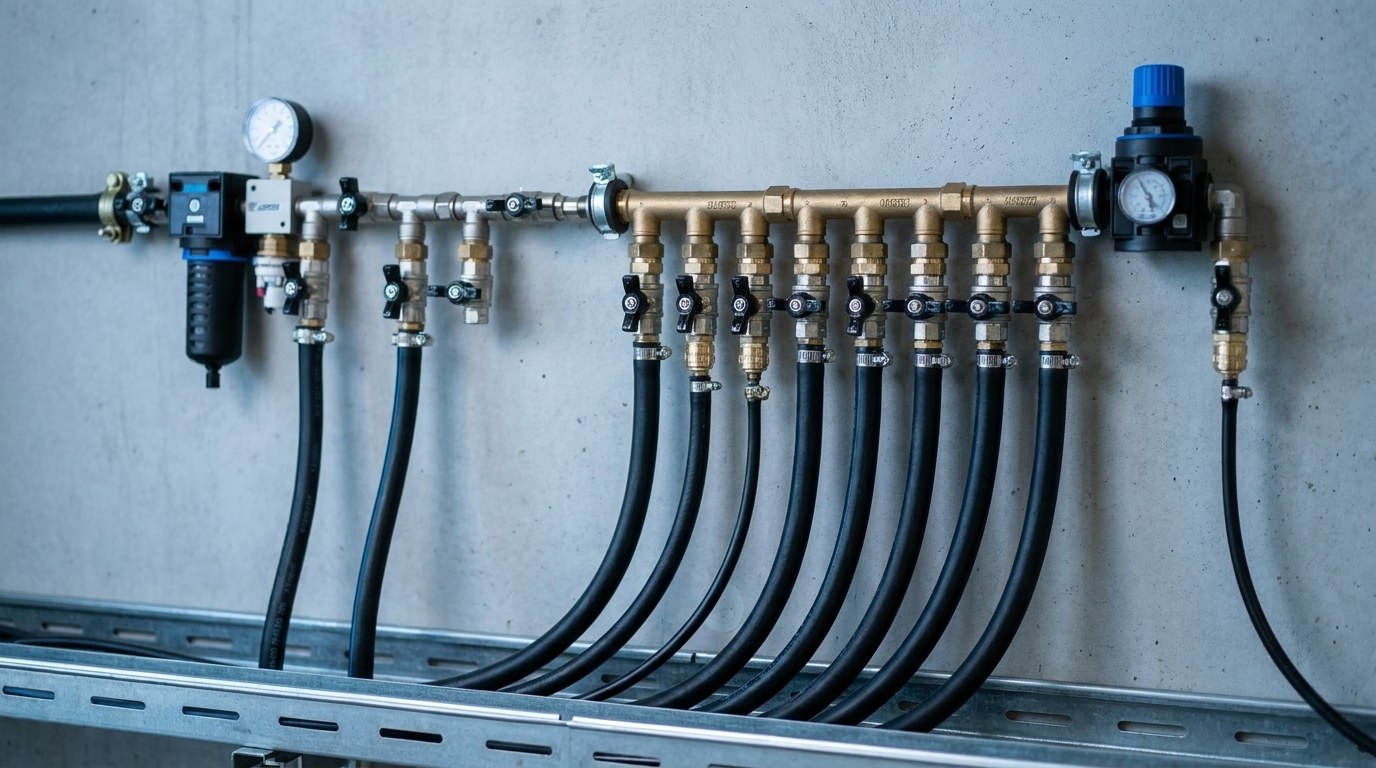

Dystrybucja sprężonego powietrza
Złączki proste, trójnikowe i krzyżowe do przejrzystych układów przewodów i rozgałęzień w sieci sprężonego powietrza.

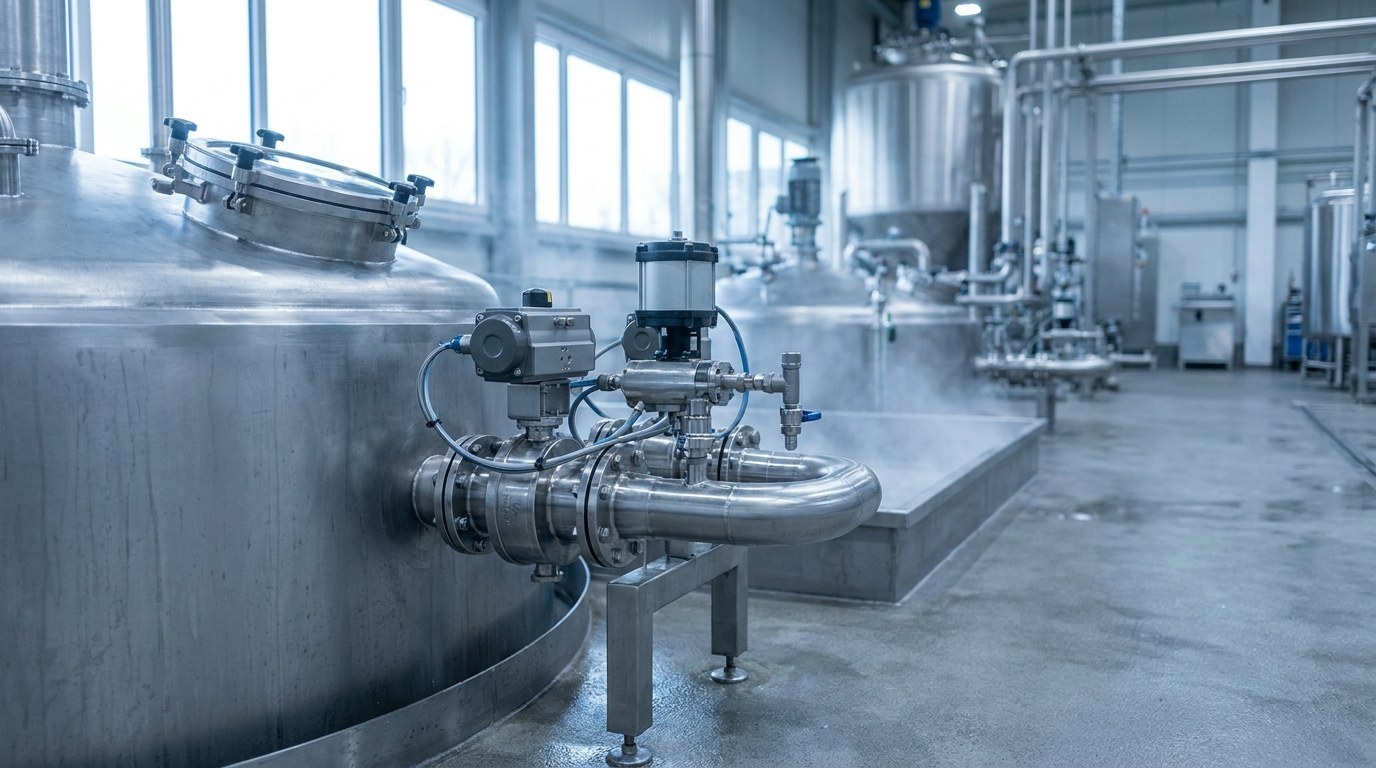

Agresywne środowiska
Stal nierdzewna 1.4404 odporna na korozyjne media i wymagające środowiska.
Powiązane produkty
Pasujący program węży i rur
Złączki wtykowe są przeznaczone do określonych zewnętrznych średnic węży — tutaj znajdziesz pasujące węże i elementy połączeniowe.
Często zadawane pytania
FAQ dotyczące złączy pneumatycznych
Odpowiedzi na najważniejsze pytania dotyczące złączy wtykowych, materiałów i kształtów.
Co to jest złącze pneumatyczne?
Złącze pneumatyczne to złącze wtykowe, które łączy węże z elementami pneumatycznymi beznarzędziowo i szczelnie pod ciśnieniem. Wąż jest wkładany, pierścień ustalający go mocuje, a O-ring uszczelnia połączenie.
Jakie jest dopuszczalne ciśnienie robocze?
Mosiądz niklowany i stal nierdzewna 1.4404 są przystosowane do ciśnienia do 20 bar, POM do 18 bar — każdy od –0,99 bar w zakresie próżni.
Co to jest regulowane złącze kątowe?
Regulowane złącze kątowe to obrotowe złącze kątowe z serii 360°, którego wylot węża można swobodnie ustawiać. W ofercie STASTO są to serie takie jak PI16-360, PI14-360 i PI19-360.
Co to jest złącze przepustowe?
Złącze przepustowe to szczelne przejście przez ściany lub obudowy. W ofercie STASTO dostępne jest jako seria PI27 w mosiądzu.
Czy złączki są wielokrotnego użytku?
Tak, połączenie wtykowe można rozłączyć za pomocą pierścienia odblokowującego i ponownie podłączyć. Nadaje się do wielokrotnego użytku.
Jaki wąż do tego pasuje?
Odpowiednie są węże serii PA, PE, PU i CP zgodnie z podaną dla złączki zewnętrzną średnicą węża. Znajdziesz je w programie pneumatycznym STASTO.
Wybierz teraz
Właściwe złącze pneumatyczne do Twojego zastosowania
Wybierz kształt i materiał — lub skonsultuj się w kwestii gwintu, zakresu ciśnienia i doboru węża.
