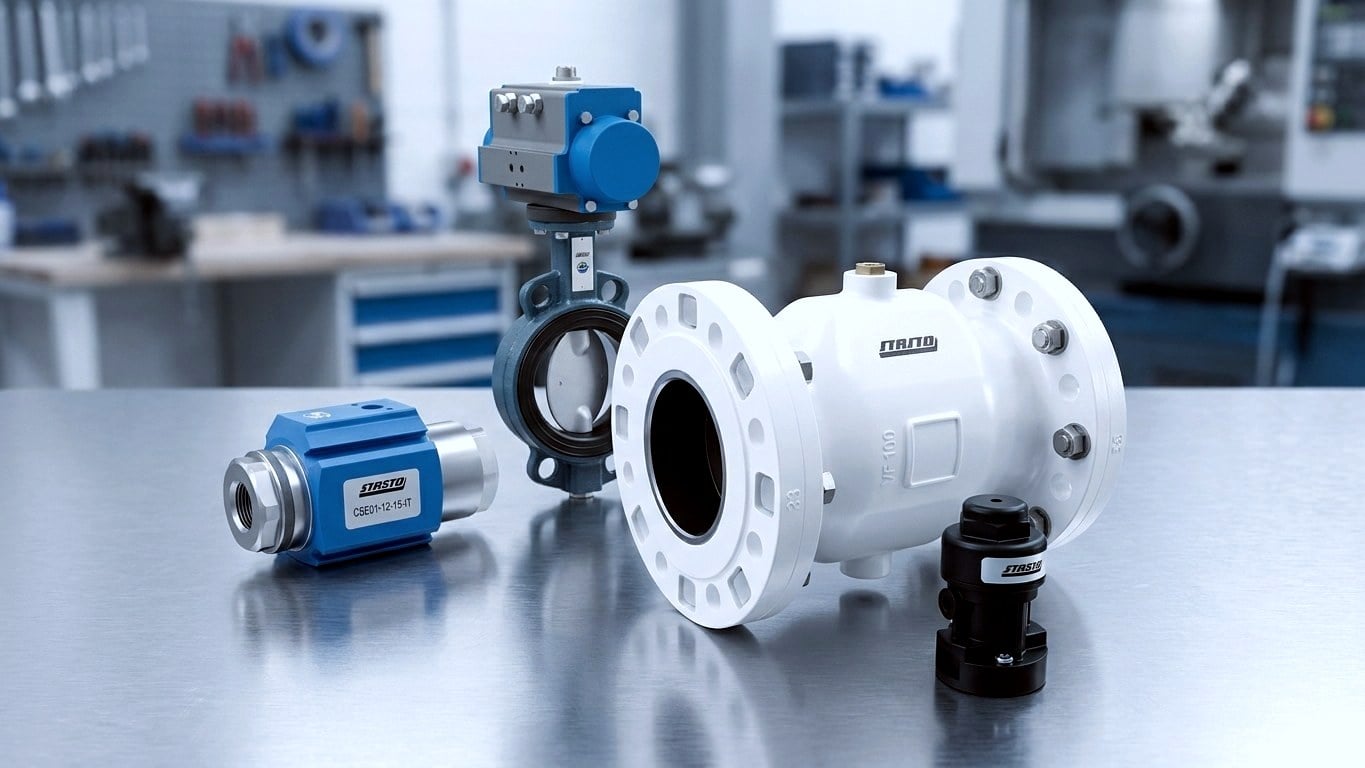

Zawory wężowe pneumatyczne – zawory zaciskowe do mediów ściernych i agresywnych
Gdy ciała stałe, materiały sypkie lub agresywne zawiesiny niszczą każde uszczelnienie gniazda zaworu w ciągu kilku tygodni, pneumatyczny zawór wężowy jest konstrukcyjnie właściwą odpowiedzią: medium przepływa wyłącznie przez elastyczną wkładkę wężową. Nie ma gniazda, grzybka, trzpienia ani uszczelnienia w strumieniu medium — odcięcie następuje przez całkowite zgniecenie węża ciśnieniem sterującym. Zużycie koncentruje się więc na jednym, zdefiniowanym i wymiennym elemencie. STASTO oferuje pneumatyczne zawory wężowe w kilku seriach: od wykonania kołnierzowego serii PI02 i serii VF w zakresie DN 40 do DN 300, przez przyłączaną gwintowo serię PI08 (G 1", DN 25), aż po kompaktowe zawory wężowe serii PI05/PI06 do węży ciągłych. Wspólnie z Państwem dobieramy średnicę nominalną, materiał węża i sterowanie w zależności od medium, ciśnienia roboczego i wymagań cyklu pracy — nie na podstawie strony katalogu.
Dobór według medium i ciśnienia
Dlaczego zawór wężowy
Cztery konstrukcyjne zalety pneumatycznych zaworów wężowych
Wkładka wężowa pełni jednocześnie funkcję odcięcia i prowadzenia medium. To zasadniczo zmienia logikę zużycia miejsca odcięcia.
Brak kontaktu medium z gniazdem i napędem
Przelot to gładki kanał wężowy bez martwych przestrzeni, krawędzi czy gniazd uszczelniających. Ścierne cząstki, włókna i ciała stałe przechodzą przez zawór, nie stykając się z funkcjonalnymi powierzchniami metalowymi. W razie zużycia wymienia się wkładkę wężową, a nie całą armaturę.
Pełny, swobodny przekrój na całym skoku
W stanie otwartym przelot odpowiada wewnętrznej średnicy węża — praktycznie brak zwężenia przekroju, niski spadek ciśnienia, brak miejsc sprzyjających osadzaniu. Dlatego przy zawiesinach, szlamach i proszkach zawory wężowe są preferowane względem klasycznej armatury odcinającej.
NC lub NO — dopasowane do logiki bezpieczeństwa
Seria PI03 wykonana jest jako NC (zamknięta bezciśnieniowo), seria PI04 jako NO. W wariantach z wężem bez końca PI05 = NC, a PI06 = NO. Serie kołnierzowe PI02, PI12 i VF pracują w układzie bezpośredniego zasilania: ciśnienie sterujące 1,8 do 2,5 bar powyżej rzeczywistego ciśnienia roboczego.
Warianty materiałowe i higieniczne dostępne z katalogu
Wkładki wężowe z kauczuku naturalnego, kauczuku naturalnego dopuszczonego do kontaktu z żywnością, kauczuku naturalnego z dopuszczeniem FDA (seria PI02-WRA), EPDM dopuszczonego do kontaktu z żywnością, EPDM-HTEC dopuszczonego do kontaktu z żywnością oraz NBR dopuszczonego do kontaktu z żywnością. Elementy przyłączeniowe mające kontakt z medium w seriach PI03/PI04 wykonane z 1.4435, w serii PI08 ze stali nierdzewnej.
Podstawy
Zasada działania, wersje konstrukcyjne i kryteria doboru wyjaśnione
Kto dobiera zawór zaciskowy, decyduje o trzech rzeczach: formie przyłącza, logice sterowania i materiale węża. Poniższe bloki podsumowują, na co należy zwrócić uwagę.
Jak działa pneumatyczny zawór zaciskowy
- Zasada odcinania
- Ciśnienie sterujące działa z zewnątrz na elastyczną wkładkę wężową i całkowicie ją zaciska. W strumieniu medium nie ma powierzchni uszczelniającej.
- Bezpośrednie zasilanie
- W kołnierzowych seriach PI02, PI12 i VF ciśnienie sterujące działa bezpośrednio na wąż: od 1,8 do 2,5 bar powyżej rzeczywistego ciśnienia roboczego.
- Z napędem
- Seria PI03 (NC) i seria PI04 (NO) pracują z napędem o średnicy 80 mm; ciśnienie sterujące w PI03 wynosi 4,4–10 bar, w PI04 zgodnie z wykresem w karcie katalogowej.
- Część zużywająca się
- Wkładka wężowa jest zdefiniowaną częścią zużywającą się i można ją zamówić osobno — sama armatura pozostaje w eksploatacji.
Formy przyłączy w ofercie
- Kołnierz PN 10/16
- Seria PI02 (DN 40–300) i seria VF (DN 40–250) z korpusem aluminiowym i kołnierzem aluminiowym, VF z tuleją stalową, PI02 opcjonalnie z tuleją ze stali nierdzewnej.
- Kołnierz wg DIN 28459
- Seria PI12 w DN 100, długość zabudowy 280 mm, przyłącze sterujące 1/4" — gdy wymagany jest określony wzór przyłącza.
- Gwint G 1"
- Seria PI08 z gwintem wewnętrznym G 1", DN 25, króciec przyłączeniowy ze stali nierdzewnej, długość zabudowy 120 mm, przyłącze sterujące 1/8".
- Rp 1" higieniczny
- Seria PI03 i PI04 z króćcami przyłączeniowymi z 1.4435, DN 25, do wymagających higienicznie małych średnic nominalnych.
- Wąż ciągły
- Seria PI05/PI06 z obudową poliamidową obejmuje od zewnątrz ciągły wąż, przyłącze sterujące M5.
Dobór materiałów węża
- Kauczuk naturalny
- Materiał standardowy do mediów ściernych, materiałów sypkich i zawiesin w seriach kołnierzowych.
- Kauczuk naturalny dopuszczony do kontaktu z żywnością / FDA
- Do zastosowań higienicznych; wersję dopuszczoną przez FDA oferuje seria PI02-WRA z kołnierzem aluminiowym i tuleją ze stali nierdzewnej.
- EPDM dopuszczony do kontaktu z żywnością
- W serii PI03/PI04 do -30…+95 °C; dostępny jako EPDM-HTEC dopuszczony do kontaktu z żywnością do +90 °C.
- NBR dopuszczony do kontaktu z żywnością
- W serii PI03/PI04 do -20…+80 °C, w zależności od zastosowanego medium.
Porównanie serii
PI02, VF, PI03/PI04, PI08 i PI05/PI06 w bezpośrednim porównaniu
Serie różnią się przyłączem, średnicą nominalną i logiką przełączania. Tabela przedstawia parametry z opisów produktów w skrócie.
| PI02 | VF | PI03 / PI04 | PI08 | PI05 / PI06 | |
|---|---|---|---|---|---|
| Przyłącze | Kołnierz PN 10/16 | Kołnierz PN 10/16 | Rp 1" | Gwint wewnętrzny G 1" | Wąż bez końca, obudowa z poliamidu |
| Średnica nominalna | DN 40–300 | DN 40–250 | DN 25 | DN 25 | do węży ciągłych |
| Logika przełączania | bezpośrednio sterowany | bezpośrednio sterowany | PI03 = NC, PI04 = NO | bezpośrednio sterowany | PI05 = NC, PI06 = NO |
| Ciśnienie robocze | 0–6 bar (w zależności od wariantu 0–5,5 bar) | 0–6 bar | 0–6 bar | 0–5,5 bar | ciśnienie sterujące 1–6 bar |
| Temperatura medium | -10…+80 °C | -10…+80 °C | EPDM -30…+95 °C, NBR -20…+80 °C | -10…+80 °C | -30…+100 °C |
| Przyłącze sterujące | 1/4" | 1/4" | Napęd 80 mm | 1/8" | M5 |
| Odpowiedni zawór sterujący | na zapytanie | ABS33 | ABS31 | ABS33 | na zapytanie |
Przegląd serii
Pneumatyczne zawory wężowe w sklepie STASTO
Każda seria prowadzi do odpowiedniej podkategorii z artykułami, długościami zabudowy i kartami katalogowymi.
Zastosowania
Gdzie pneumatyczne zawory zaciskowe pokazują swoje mocne strony
Wszędzie tam, gdzie ciała stałe, włókna lub agresywne media zużywają klasyczną armaturę odcinającą.
Media ścierne i zawiesiny (slurry)
Piasek, żwir, mleko wapienne, szlamy cementowe, popiół lotny, zawiesiny rud: ciało stałe przepływa przez wąż elastomerowy, a nie przez metalową krawędź uszczelniającą. Standardowym materiałem są tu wkładki z kauczuku naturalnego.
Materiały sypkie i proszki
Punkty dozowania i odcinania pod silosami, śluzami celkowymi i pneumatycznymi trasami transportowymi. Pełny, gładki przekrój zapobiega tworzeniu się mostków i przywieraniu; w stanie zamkniętym wąż zaciska się na sucho.
Żywność, napoje, procesy pomocnicze w farmacji
Do zastosowań wymagających dokumentacji higienicznej dostępne są: kauczuk naturalny z dopuszczeniem FDA (PI02-WRA), kauczuk naturalny dopuszczony do kontaktu z żywnością (VF), EPDM dopuszczony do kontaktu z żywnością oraz EPDM-HTEC dopuszczony do kontaktu z żywnością (do +90°C). Informację o tym, jakie dopuszczenie posiada dana wersja, podajemy w ofercie.
Agresywne i zanieczyszczone ciecze
Środki neutralizujące, odczynniki wapienne i strącające, ścieki z zawartością ciał stałych. Decydujące znaczenie ma dobór materiału wkładki węża do medium — sprawdzamy to na podstawie karty katalogowej przed potwierdzeniem zamówienia.
Praca dozująca i cykliczna
Krótkie czasy przełączania dzięki zamontowanemu zaworowi sterującemu ABS31/ABS33, cewce BDA i wtyczce C003 (opcjonalnie z diodą LED i VDR). Przy dużej liczbie cykli należy traktować wkładkę węża jako część zużywającą się.
Systemy laboratoryjne i małe objętości
Seria PI05/PI06 odcina węże ciągłe od zewnątrz, bez przerywania toru przepływu medium — obudowa z poliamidu, przyłącze sterujące M5, temperatura medium -30…+100 °C.
Zaopatrzenie bez zbędnych kroków

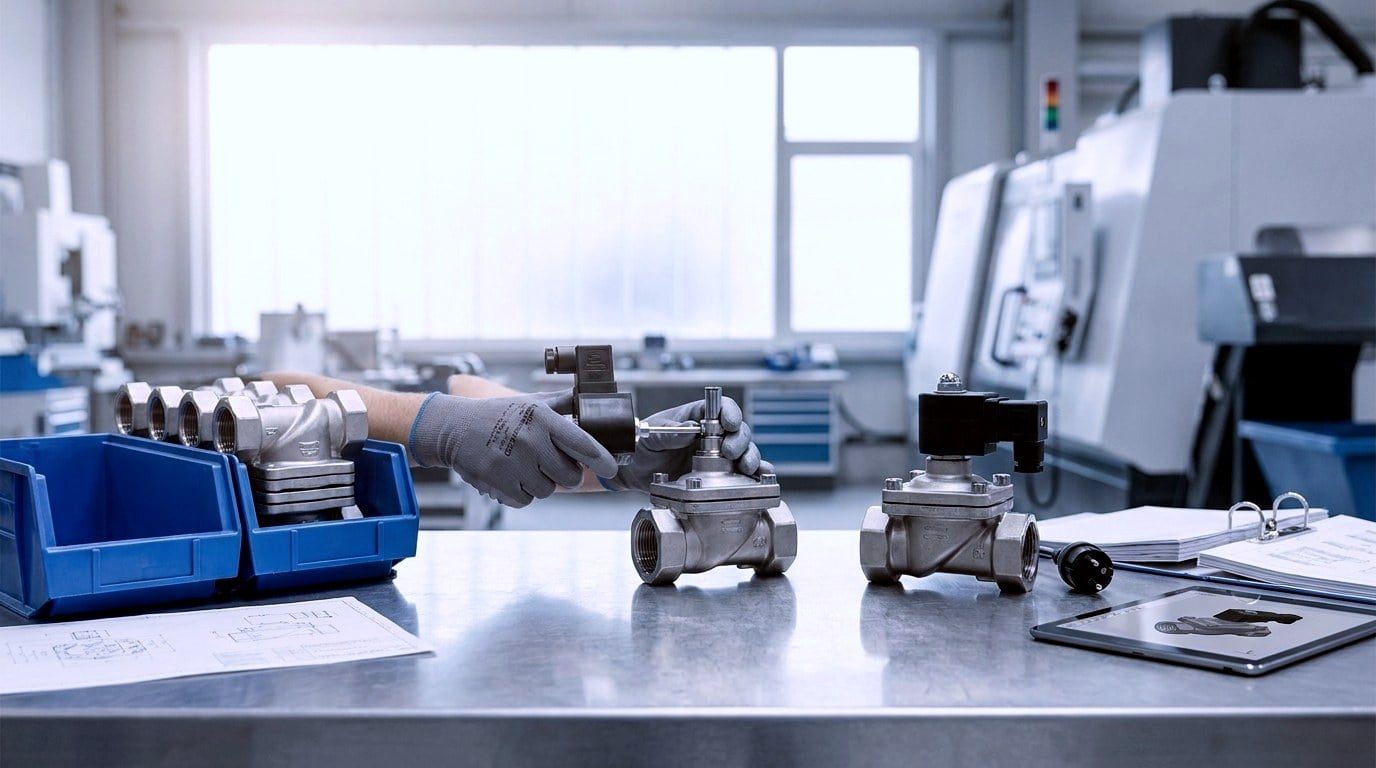

Dostępność, zabudowa i dokumentacja
Od standardowej średnicy nominalnej po kompletnie zabudowany zawór ze sterownikiem, cewką i gniazdem wtykowym.
Dostępność
Popularne średnice nominalne i standardowe materiały węża są w asortymencie magazynowym lub dostępne w krótkim czasie — wiążącą dostępność i termin dostawy sprawdzisz przy danym wariancie na stronie produktu lub otrzymasz wraz z ofertą. Materiały specjalne i nietypowe średnice na zapytanie.
Kompletnie zabudowane
Zawory sterujące serii ABS dostarczamy zamontowane: ABS33 pasuje do serii PI08 i serii VF, ABS31 do serii PI03 i serii PI04 — każdorazowo z elektrozaworem 3/2 i tłumikiem. Do tego cewki elektromagnetyczne typu BDA (m.in. 24 V DC lub 220–230 V/50–60 Hz) oraz gniazda wtykowe serii C003.
Strefa Ex i części zamienne
Wersje z cewkami oznaczonymi ATEX są, w zależności od serii i wariantu, realizowane na zapytanie; prosimy podać strefę, grupę urządzenia i klasę temperaturową. Wkłady wężowe można zamówić osobno — na życzenie przypisujemy je do konta klienta.
Dokumentacja
Karty katalogowe z długościami zabudowy, wykresami ciśnienia sterującego/roboczego oraz rysunkami wymiarowymi dla każdej serii; dokumenty materiałowe i atesty na zapytanie dla danego wariantu.
Przebieg
Trzy kroki do właściwego zaworu wężowego
Dobór realizujemy na podstawie medium, ciśnienia roboczego i wymagań cyklu pracy — nie na podstawie strony katalogu.
Ustalenie medium i danych roboczych
Medium, zawartość ciał stałych, ciśnienie robocze, temperatura i średnica nominalna określają serię i materiał węża. W przypadku zastosowań higienicznych prosimy podać wymagany certyfikat.
Wybór serii i logiki przełączania
Kołnierz (PI02, VF, PI12), gwint (PI08), higieniczna mała średnica nominalna (PI03/PI04) lub wąż bezkońcowy (PI05/PI06) — a do tego NC lub NO zgodnie z Państwa logiką bezpieczeństwa.
Uzupełnienie sterowania i zamówienie
Na życzenie kompletnie zmontowane z zaworem sterującym ABS31/ABS33, cewką BDA i gniazdem wtykowym C003. Wkłady wężowe planujemy od razu jako część zamienną.
Najczęstsze pytania
Pneumatyczne zawory zaciskowe wężowe – pytania i odpowiedzi
Odpowiedzi dotyczące zasady działania, różnic i doboru.
Jak działa pneumatyczny zawór zaciskowy?
Pneumatyczny zawór zaciskowy zamyka przepływ poprzez całkowite ściśnięcie elastycznej wkładki wężowej od zewnątrz za pomocą ciśnienia sterującego. Medium nie ma kontaktu ani z gniazdem, ani z grzybkiem, trzpieniem czy uszczelnieniem — przepływa wyłącznie przez wąż. W bezpośrednio zasilanych seriach kołnierzowych PI02, PI12 i VF ciśnienie sterujące jest o 1,8 do 2,5 bar wyższe od rzeczywistego ciśnienia roboczego.
Jaka jest różnica między pneumatycznym a elektrycznym zaworem zaciskowym?
Pneumatyczne zawory zaciskowe są sterowane ciśnieniem, elektryczne — napędem elektrycznym. STASTO oferuje w tej serii wyłącznie wykonania pneumatyczne; sterowanie elektryczne odbywa się tutaj za pomocą poprzedzającego elektrozaworu 3/2 serii ABS z cewką typu BDA.
Dlaczego zawory zaciskowe nadają się do mediów ściernych?
Ponieważ w strumieniu medium nie ma metalowej krawędzi uszczelniającej: piasek, żwir, szlamy czy popiół lotny przechodzą wyłącznie przez wkładkę z elastomeru. Zużycie koncentruje się na wkładce wężowej, którą można zamówić osobno i wymienić w określonym cyklu — sama armatura pozostaje w eksploatacji.
Co oznaczają NC i NO w zaworze zaciskowym?
NC (normally closed) oznacza zamknięty bezciśnieniowo, NO (normally open) — otwarty bezciśnieniowo. Seria PI03 jest wykonana jako NC, seria PI04 jako NO; w wariantach z wężem bez końca obowiązuje PI05 = NC oraz PI06 = NO.
Jakie średnice nominalne są dostępne?
Seria kołnierzowa PI02 obejmuje zakres DN 40 do DN 300, seria VF — DN 40 do DN 250. Seria PI08 (G 1") oraz serie PI03/PI04 (Rp 1") pracują w DN 25, seria PI12 w DN 100 z kołnierzem wg DIN 28459.
Czy dostępne są zawory wężowe do zastosowań spożywczych?
Tak — seria PI02-WRA jest wykonana z wkładką wężową z kauczuku naturalnego dopuszczonego przez FDA. Dodatkowo dostępne są: kauczuk naturalny dopuszczony do kontaktu z żywnością (m.in. seria VF), EPDM dopuszczony do kontaktu z żywnością, EPDM-HTEC dopuszczony do kontaktu z żywnością oraz NBR dopuszczony do kontaktu z żywnością. Konkretne dopuszczenie dla Państwa wariantu podajemy w ofercie.
Czy mogę zamówić zawór wężowy kompletnie ze sterowaniem?
Tak, dostarczamy zawory sterujące serii ABS zamontowane: ABS33 do serii PI08 i VF, ABS31 do serii PI03 i PI04 — z zaworem elektromagnetycznym 3/2-drogowym i tłumikiem, cewką typu BDA (m.in. 24 V DC lub 220–230 V/50–60 Hz) oraz wtyczką urządzeniową serii C003.
Czy możliwe są wykonania w wersji ATEX?
Wykonania z cewkami oznaczonymi ATEX są możliwe do realizacji na zapytanie, w zależności od serii i wariantu. Prosimy podać w zapytaniu strefę, grupę urządzeń i klasę temperaturową — kombinację sprawdzamy przed potwierdzeniem.
Pasuje do tego
Uzupełniające serie i akcesoria
Zawory sterujące, cewki i inne typy zaworów wężowych (pinch valve) dla kompletnego punktu odcinającego.
Następny krok
Dobór zaworu zaciskowego według medium, ciśnienia i cyklu
Podaj medium, zawartość ciała stałego, ciśnienie robocze, temperaturę i średnicę nominalną — zaproponujemy serię, materiał węża i sterowanie.
