Pneumatyka · Zawory rozdzielające elektryczne / pneumatyczne

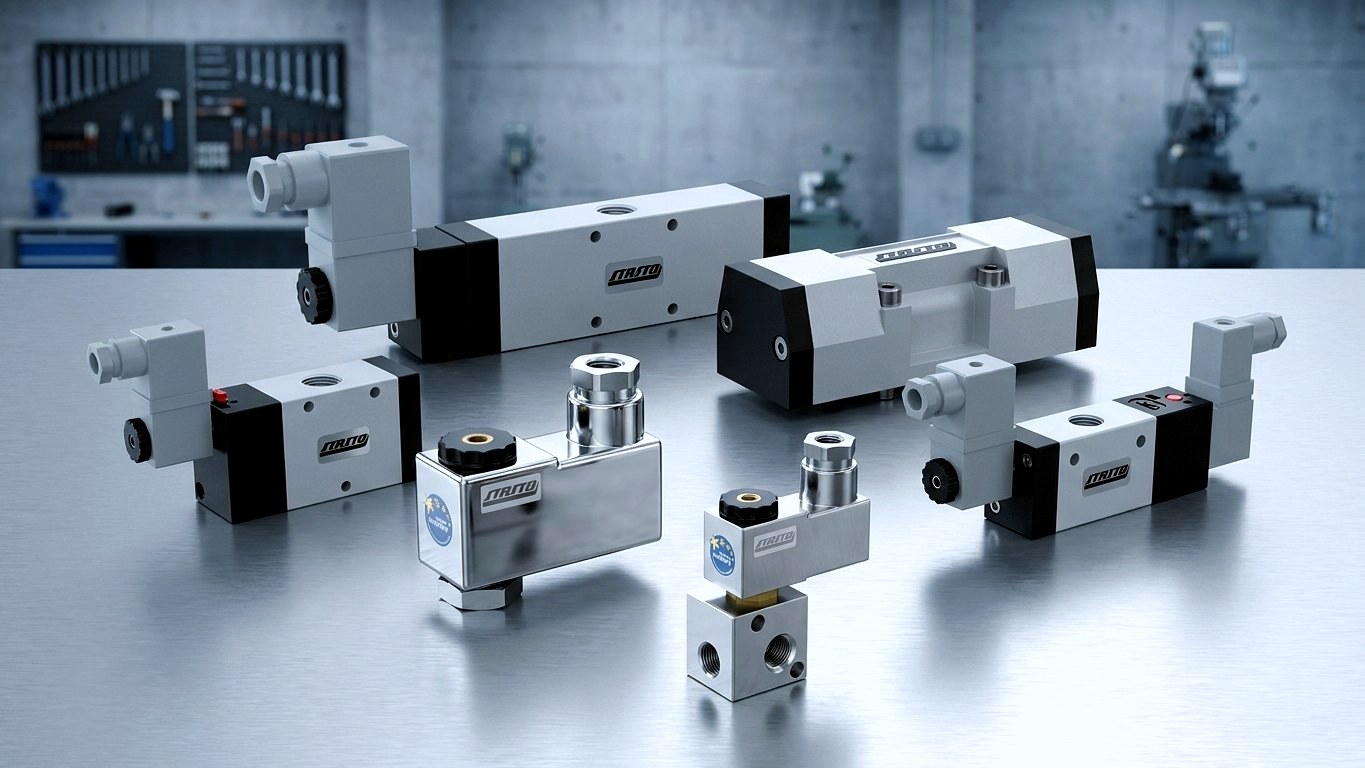

Zawory 5/2 – elektrozawory pneumatyczne do siłowników dwustronnego działania
Zawór 5/2 to standardowy element sterujący, gdy siłownik pneumatyczny dwustronnego działania ma poruszać się w obu kierunkach: pięć przyłączy, dwie pozycje przełączenia, jednoznaczna zmiana między wysuwaniem a wsuwaniem. STASTO oferuje elektrycznie i pneumatycznie sterowane pilotowo zawory 5/2 w seriach PS110, PS111, PP110, PP111, K5.W, K5.P, E5. i V5, a także w wykonaniu NAMUR – od 1/8" do 1/2", z średnicami nominalnymi od 6 do 15 mm.
Konstrukcja w skrócie
Dlaczego STASTO
Zawory rozdzielające 5/2 z jednolitej systematyki
Od kompaktowej serii K o szerokości wtyczki 16 mm po wielkość konstrukcyjną ISO 2: przyłącze, średnicę nominalną, sposób sterowania i cewkę wybierasz w ramach jednej logiki – bez zmiany dostawcy.
Konsekwentny wybór serii zamiast pojedynczych artykułów
Od kompaktowej serii K5.W o szerokości wtyczki 16 mm po wielkość konstrukcyjną ISO 2 z przepływem 2200 Nl/min systematycznie obejmujemy zarówno małe osie manipulacyjne, jak i duże napędy cylindryczne. Przyłącze, średnicę nominalną i sposób sterowania wybierasz w tej samej strukturze.
Monostabilne lub bistabilne – jasne rozróżnienie
Wersje monostabilne (elektryczne/sprężynowe) po zaniku napięcia wracają do położenia podstawowego. Bistabilne zawory impulsowe (elektryczne/elektryczne) utrzymują ostatnio ustawione położenie. Obie koncepcje są dostępne w tych samych seriach.
Znormalizowane interfejsy: ISO 5599/1 i NAMUR
Serie PS110, PS111 i PS112 są wykonane zgodnie z ISO 5599/1 w wielkościach ISO 1 (DN 8 mm, 1080 Nl/min) i ISO 2 (DN 13 mm, 2200 Nl/min) i można je łączyć w wyspy zaworowe za pomocą płyt przyłączeniowych (SBI-S, BMI) i płyt zaślepiających (PCBM). Seria NM odpowiada zabudowie NAMUR.
Cewka, gniazdo wtykowe i akcesoria wchodzą w zakres wyboru
Cewka standardowa C001 o szerokości wtyczki 16 lub 22 mm, gniazda urządzeń w wersji standardowej lub z diodą LED i warystorem (C002-31-6, C002-31-LV). W zależności od wariantu dostępne są cewki z oznaczeniem ATEX (typ EPC) – dane dotyczące dopuszczeń znajdują się w opisie danej wersji artykułu.
Poradnik
Zawór 5/2: zasada działania, budowa, dobór
Zasada działania, różnice względem zaworu 3/2, oraz najważniejsze kryteria wyboru – krótko i zwięźle na potrzeby doboru układów sterowania pneumatycznego.
Zasada działania i przyporządkowanie przyłączy
- Systematyka oznaczeń
- Oznaczenie odpowiada schematowi „liczba przyłączy / liczba położeń łączenia”: pięć przyłączy, dwa położenia łączenia.
- Przyłącza
- Jedno przyłącze zasilania (1/P), dwa przyłącza robocze (2 i 4) do siłownika oraz dwa oddzielne przyłącza odpowietrzające (3 i 5).
- Sposób łączenia
- W położeniu 1 przyłącze 4 jest zasilane ciśnieniem, a przyłącze 2 odpowietrzane; w położeniu 2 sytuacja się odwraca.
- Rozdzielone odpowietrzanie
- Ponieważ każda komora siłownika ma własną drogę odpowietrzania, obie kierunki ruchu można precyzyjnie regulować niezależnie za pomocą zaworów dławiąco-zwrotnych.
3/2 czy 5/2 – właściwa budowa
- Zawór 3/2
- Jedno przyłącze robocze: odpowiedni do siłowników jednostronnego działania z powrotem sprężynowym, przyssawek próżniowych lub jako zawór odcinający.
- Zawór 5/2
- Dwa przyłącza robocze: steruje siłownikami dwustronnego działania, w których oba kierunki ruchu są wytwarzane pneumatycznie.
- Reguła praktyczna
- Jeśli sprężone powietrze tylko wysuwa siłownik, a cofa go sprężyna, wystarczy zawór 3/2. Jeśli powietrze porusza siłownikiem w obu kierunkach, właściwą konstrukcją jest 5/2.
Monostabilny, bistabilny i sterowanie pilotowe
- Monostabilny (elektryczny/sprężyna)
- Wymaga sygnału ciągłego i wraca do położenia wyjściowego przy zaniku napięcia – sensowne, gdy potrzebny jest zdefiniowany stan bezpieczny.
- Bistabilny (elektryczny/elektryczny)
- Przełącza się krótkim impulsem i zachowuje położenie nawet bez zasilania – sensowne przy długich czasach przytrzymania i w celu ograniczenia nagrzewania cewki.
- Minimalne ciśnienie sterowania
- Wersje bistabilne wg danych katalogowych działają w niektórych przypadkach już przy niższym ciśnieniu sterowania niż monostabilne z tej samej serii – wartości należy sprawdzić dla konkretnego wariantu.
- Sterowanie pilotowe
- Wymienione serie to zawory z zewnętrznym/wewnętrznym pilotem (elektrozawór pilotowy); powietrze sterujące doprowadzane jest wewnętrznie lub zewnętrznie, zależnie od wersji.
Wariant 5/3 z pozycją środkową
- Pozycja środkowa zablokowana
- Blokuje tłok pneumatycznie – umożliwia zdefiniowane postoje pomiędzy położeniami krańcowymi.
- Pozycja środkowa odpowietrzona
- Umożliwia ręczne poruszanie osią, np. podczas ustawiania.
- Położenie środkowe zasilane ciśnieniem
- Utrzymuje obie komory cylindra pod ciśnieniem.
- Dostępne serie
- Wersje 5/3 znajdują się w seriach PS112, PP112, K5.W, K5.P, E5. i V5.
Porównanie odmian konstrukcyjnych
Porównanie 3/2, 5/2 i 5/3
Trzy konstrukcje różnią się liczbą przyłączy, typem cylindra oraz zachowaniem w pozycji spoczynkowej lub środkowej.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Przyłącza / położenia robocze | 3 przyłącza, 2 pozycje | 5 przyłączy, 2 położenia | 5 przyłączy, 3 położenia |
| Typowy napęd | Siłownik jednostronnego działania ze sprężyną powrotną, przyssawka próżniowa | Siłownik dwustronnego działania | Siłownik dwustronnego działania z zatrzymaniem pośrednim |
| Przyłącza robocze | Jedno przyłącze robocze | Dwa przyłącza robocze (2 i 4) | Dwa przyłącza robocze plus położenie środkowe |
| Położenie środkowe / wyjściowe | Położenie wyjściowe otwarte lub zablokowane | Brak położenia środkowego | Zablokowane, odpowietrzone lub zasilane ciśnieniem |
| Serie w STASTO | Serie K, Serie E+V, NAMUR (Serie NM) | PS110, PS111, PP110, PP111, K5.W, K5.P, E5., V5, NM | PS112, PP112, K5.W, K5.P, E5., V5 |
| Typowe zastosowanie | Wyłączanie, próżnia, siłowniki jednostronnego działania | Standardowe sterowanie ruchem w zakresie manipulacji i montażu | Pozycjonowanie i zdefiniowane położenia pośrednie |
Oferta
Zawory rozdzielające 5/2 i 5/3 w ofercie STASTO
Cztery serie zaworów oraz warianty z obsługą ręczną i odpowiednimi akcesoriami – uporządkowane według interfejsu, szerokości wtyczki i sposobu sterowania.
Zastosowania
Typowe zastosowania zaworów rozdzielających 5/2
Gdzie dana odmiana konstrukcyjna znajduje zastosowanie w praktyce – od osi manipulacyjnych do automatyzacji armatury.
Cylindry dwustronnego działania w manipulacji i montażu
Zawór rozdzielający 5/2 podaje ciśnienie na przemian do komory A lub B cylindra, jednocześnie odpowietrzając drugą stronę. Do krótkich czasów cyklu przy małych cylindrach wystarczają średnice nominalne od 6 do 8 mm z serii K5.W lub E5.; przy dużych skokach wymagana jest wielkość ISO 2 lub wersja 1/2" o przepływie 3500 Nl/min.
Wyspy zaworowe i centralne szafy sterownicze
Za pomocą płyt przyłączeniowych (seria SBI-S, BMI) i płyt zaślepiających (seria PCBM) zawory ISO można łączyć w baterie. Ogranicza to okablowanie pneumatyczne i pozwala na przejrzystą dokumentację budowy układu sterowania.
Automatyzacja armatury z montażem NAMUR
W przypadku pneumatycznych napędów obrotowych seria NM eliminuje konieczność zewnętrznego okablowania pneumatycznego: zawór montowany jest bezpośrednio na znormalizowanym profilu przyłączeniowym NAMUR. Wersja 5/2 steruje siłownikami dwustronnego działania, a wersja 3/2 – siłownikami jednostronnego działania ze sprężynowym powrotem.
Pneumatyczne łańcuchy sterujące bez sygnałów elektrycznych
Tam, gdzie nie przewidziano sterowania elektrycznego, funkcję tę przejmują pneumatycznie pilotowane zawory rozdzielające 5/2 z serii PP110, PP111 lub K5.P. Sygnał wyzwalający dają wówczas zawory przyciskowe, rolkowe lub nożne.
Pozycjonowanie i określone przystanki dzięki zaworowi 5/3
Jeśli cylinder ma zatrzymać się między położeniami krańcowymi, stosuje się zawór rozdzielający 5/3: pozycja środkowa zablokowana utrzymuje tłok w miejscu, pozycja środkowa odpowietrzona pozwala ręcznie przesuwać oś, pozycja środkowa zasilona utrzymuje obie komory pod ciśnieniem.
Ruchy taktowe i zamykające w liniach rozlewniczych i pakujących
Krótkie, powtarzalne ruchy cylindrów na stacjach zamykania i transportu są sterowane za pomocą kompaktowych zaworów rozdzielających 5/2 z serii K o szerokości wtyczki 16 mm. Bistabilne zawory impulsowe utrzymują pozycję nawet bez zasilania.
Dostępność

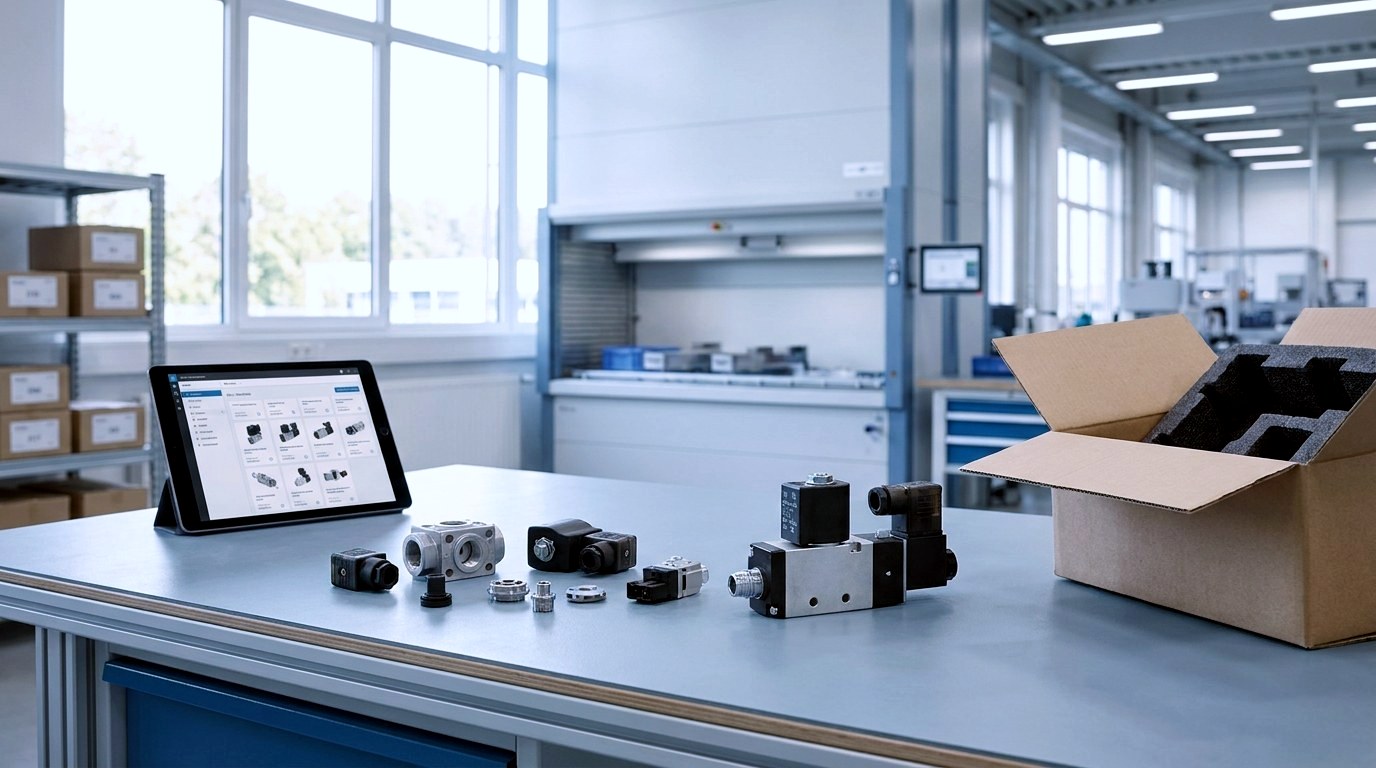

Dostępność, konfiguracja i dostawa
Zawory rozdzielające 5/2 i 5/3 są dostępne jako artykuły konfigurowalne: korpus zaworu, cewka elektromagnetyczna i gniazdo wtykowe tworzą razem wariant gotowy do zamówienia. Dostępność i czas dostawy zależą od serii i wariantu – aktualny status wybranego wykonania podamy Państwu na życzenie.
Przejrzyste tworzenie wariantów
Wariant gotowy do zamówienia powstaje z korpusu zaworu, napięcia cewki (m.in. 24 V DC / 48 V, 230 V 50–60 Hz) oraz wykonania gniazda – standardowego lub z LED i warystorem.
Popularne kombinacje szybciej dostępne
Typowe kombinacje serii K5.W i E5. mogą być dysponowane krócej niż konfiguracje specjalne z cewką w wykonaniu ATEX lub specjalnym położeniem montażowym – w zależności od wariantu.
Akcesoria przypisane do serii
Tłumiki, płyty przyłączeniowe (SBI-S, BMI) i płyty zaślepiające (PCBM) są przypisane do poszczególnych serii i można je zapytać wspólnie.
Oferta z kartą katalogową
Oferta wraz z kartą katalogową i rysunkiem wymiarowym na życzenie. Wykonania specjalne, kombinacje zaworów i dostawy ramowe dla stałego zapotrzebowania po uzgodnieniu.
Tak postępujemy
W trzech krokach do odpowiedniego zaworu rozdzielającego 5/2
Od parametrów Państwa osi do wariantu gotowego do zamówienia wraz z cewką i gniazdem wtykowym.
Opisać zastosowanie
Proszę podać objętość cylindra, żądany czas cyklu, długości przewodów i napięcie sterujące. Na tej podstawie wynika średnica nominalna, wielkość przyłącza i wymagany przepływ.
Ustalić formę konstrukcyjną i serię
Monostabilny lub bistabilny, 5/2 lub 5/3 z pozycją środkową, ISO 5599/1, Seria K z szerokością wtyczki 16 mm lub Seria E+V z szerokością wtyczki 22 mm, alternatywnie montaż NAMUR.
Skonfigurować wariant i zapytać o ofertę
Skompletować korpus zaworu, cewkę i gniazdo wtykowe urządzenia w wariant gotowy do zamówienia. Przesyłamy kartę katalogową, rysunek wymiarowy i ofertę z informacją o dostępności.
Najczęstsze pytania
Pytania dotyczące zaworów rozdzielających 5/2
Funkcja, różnice i dobór – najważniejsze odpowiedzi w skrócie.
Czym jest zawór rozdzielający 5/2?
Zawór rozdzielający 5/2 to pneumatyczny zawór z pięcioma przyłączami i dwoma położeniami przełączania, sterujący siłownikami dwustronnego działania w obu kierunkach. Posiada przyłącze zasilania sprężonym powietrzem (1/P), dwa przyłącza robocze (2 i 4) oraz dwa oddzielne przyłącza wylotowe (3 i 5).
Jak działa zawór rozdzielający 5/2?
W jednym położeniu przyłącze 4 jest zasilane ciśnieniem, a przyłącze 2 odpowietrzone, w drugim położeniu jest odwrotnie. Ponieważ każda komora siłownika ma własną drogę wylotową, prędkość ruchu w obu kierunkach można ustawiać niezależnie za pomocą zaworów dławiąco-zwrotnych.
Jaka jest różnica między zaworem 3/2 a zaworem 5/2?
Zawór rozdzielający 3/2 posiada jedno przyłącze robocze i steruje siłownikami jednostronnego działania z powrotem sprężynowym, przyssawkami próżniowymi lub funkcjami odcinającymi. Zawór rozdzielający 5/2 posiada dwa przyłącza robocze i steruje siłownikami dwustronnego działania, w których oba kierunki ruchu są wytwarzane pneumatycznie.
Kiedy potrzebuję zaworu 5/3 zamiast zaworu 5/2?
Zawór rozdzielający 5/3 stosuje się, gdy siłownik ma zatrzymywać się między położeniami krańcowymi. Położenie środkowe jest w zależności od wersji zablokowane (tłok utrzymywany pneumatycznie), odpowietrzone (oś można poruszać ręcznie) lub zasilane ciśnieniem (obie komory pod ciśnieniem). Dostępne w seriach PS112, PP112, K5.W, K5.P, E5. i V5.
Jaka jest różnica między zaworami 5/2 monostabilnymi a bistabilnymi?
Zawory monostabilne (elektryczne/sprężynowe) wymagają sygnału ciągłego i wracają do położenia wyjściowego przy zaniku napięcia. Zawory bistabilne impulsowe (elektryczne/elektryczne) przełączają się krótkim impulsem i utrzymują położenie nawet bez zasilania – korzystne przy długich czasach utrzymania i mniejszym nagrzewaniu się cewki.
Co oznacza ISO 5599/1 w zaworach 5/2?
ISO 5599/1 określa znormalizowane wzory przyłączy i wielkości konstrukcyjne dla zaworów rozdzielających z wysterowaniem pilotowym. W ofercie STASTO serie PS110, PS111 i PS112 wykonane są w ISO 1 (DN 8 mm, 1080 Nl/min) oraz ISO 2 (DN 13 mm, 2200 Nl/min) i można je łączyć w wyspy zaworowe za pomocą płyt przyłączeniowych i zaślepiających.
Do czego służy zawór 5/2 z płytą przyłączeniową NAMUR?
Zawory NAMUR montuje się bezpośrednio na znormalizowanym wzorze przyłączeniowym pneumatycznych napędów obrotowych i liniowych armatury, dzięki czemu odpada zewnętrzne okablowanie i okablowanie pneumatyczne. Wersja 5/2 z serii NM steruje napędami dwustronnego działania, a wersja 3/2 – napędami jednostronnego działania z powrotem sprężynowym.
Jakie rozmiary przyłączy i przepływy są dostępne?
Zawory 5/2 w ofercie STASTO obejmują zakres od 1/8" do 1/2", z średnicami nominalnymi od 6 do 15 mm. Seria K zapewnia typowo 1300 Nl/min przy 1/4" i DN 8 mm, serie ISO – od 1080 do 2200 Nl/min, a seria E+V – do 3500 Nl/min.
