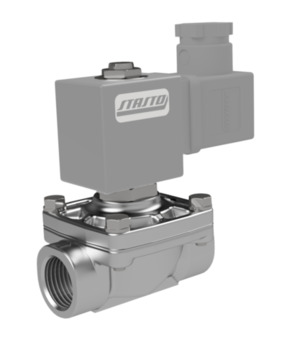

2/2-drogowy zawór elektromagnetyczny 21IH8K1V400-GDV
2/2-drogowy zawór elektromagnetyczny Seria 21IH; sterowanie wymuszone; NC; korpus stal szlachetna 1.4401; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie FKM; szerokość wtyczki 32mm; G 11/2"; DN 40mm; ciśnienie AC 0-14bar; ciśnienie DC 0-2bar; medium -10/+140°C; długość zabudowy 128mm; cewka standardowa GDV
Nr Intrastat: 84818099
Kraj pochodzenia: Włochy
Waga: 1.98 kg
Krótki numer pozycji: 21IH8K1V400GDV
Kraj pochodzenia: Włochy
Waga: 1.98 kg
Krótki numer pozycji: 21IH8K1V400GDV
2/2-drogowy zawór elektromagnetyczny Seria 21IH; sterowanie wymuszone; NC; korpus stal szlachetna 1.4401; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie FKM; szerokość wtyczki 32mm; G 11/2"; DN 40mm; ciśnienie AC 0-14bar; ciśnienie DC 0-2bar; medium -10/+140°C; długość zabudowy 128mm; cewka standardowa GDV
| wymiary | |
|---|---|
| gwint wewnętrzny | G 1 1/2" |
| DN | 40 mm |
| długość zabudowy | 128 mm |
| Wzory | |
| szerokość wtyczki | 32 mm |
| ciśnienie | |
| ciśnienie AC | 0...14 bar |
| ciśnienie DC | 0...2 bar |
| właściwości | |
| cewka | GDV |
| temperatura medium | -10...+140 °C |
Arkusze danych, instrukcje, pliki 3D i certyfikaty...
W Twoim języku
ZIPKarty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21IH_PL.pdf
Pobierać
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Pobierać
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Pobierać
CAD / 3D
1CADSTEP_21IH8K1V400GDV.stp
Pobierać
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21IH_CS.pdf
Pobierać
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Pobierać
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Pobierać
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21IH_DE.pdf
Pobierać
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Pobierać
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Pobierać
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21IH_EN.pdf
Pobierać
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - combined operated_EN.pdf
Pobierać
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - combined operated_EN.pdf
Pobierać
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21IH_HU.pdf
Pobierać
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Pobierać
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Pobierać
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21IH_SL.pdf
Pobierać
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Pobierać
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Pobierać
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21IH_SRLATIN.pdf
Pobierać
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Pobierać
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Pobierać
Brak dostępnych części zamiennych dla tego produktu.
