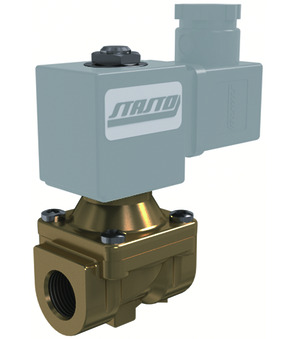

2/2-drogowy zawór elektromagnetyczny Seria SL200, 21H Store

2/2-drogowy zawór elektromagnetyczny 21H9KB180-BDV08230AY-C003-31-6

2/2-drogowy zawór elektromagnetyczny 21H9KB180-BDV08230AY-C003-31-6

21H9KB180
2/2-drogowy zawór elektromagnetyczny Seria SL200, 21H; sterowanie pośrednie; NC; korpus mosiądz; uszczelnienie NBR; temperatura medium -10...+90°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 3/4"; DN 18mm; ciśnienie AC 0,1...16bar; ciśnienie DC 0,1...6bar; długość zabudowy 65mm
BDV08230AY
cewka elektromagnetyczna typ BDV; do wilgotnego otoczenia; dopuszczenie CSA/UL/VDE; szerokość wtyczki 32mm; napięcie 230V/50Hz, 240V/60Hz
C003-31-6
wtyczka; szerokość wtyczki 32mm; Standard; napięcie 0-250VAC/DC

Nr Intrastat: 84818099
Kraj pochodzenia: Włochy
Waga: 0.77 kg
Krótki numer pozycji: 21H9KB180BDV08230AYC003316

21H9KB180
2/2-drogowy zawór elektromagnetyczny Seria SL200, 21H; sterowanie pośrednie; NC; korpus mosiądz; uszczelnienie NBR; temperatura medium -10...+90°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 3/4"; DN 18mm; ciśnienie AC 0,1...16bar; ciśnienie DC 0,1...6bar; długość zabudowy 65mm
BDV08230AY
cewka elektromagnetyczna typ BDV; do wilgotnego otoczenia; dopuszczenie CSA/UL/VDE; szerokość wtyczki 32mm; napięcie 230V/50Hz, 240V/60Hz
C003-31-6
wtyczka; szerokość wtyczki 32mm; Standard; napięcie 0-250VAC/DC

Ten produkt nie ma poprawnej kombinacji.

wymiary
gwint wewnętrzny	G 3/4"
DN	18 mm
długość zabudowy	65 mm
Wzory
szerokość wtyczki	32 mm
Kluczowe dane elektryczne
napięcie	230V/50Hz-240V/60Hz
Typ napięcia	AC
ciśnienie
ciśnienie AC	0,1...16 bar
ciśnienie DC	0,1...6 bar
Materiały
uszczelnienie	NBR
właściwości
cewka	BDV
temperatura medium	-10...+90 °C
dopuszczenie	UL/CSA/VDE

Arkusze danych, instrukcje, pliki 3D i certyfikaty...

W Twoim języku

Karty katalogowe

2

Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria SL200, 21H_PL.pdf

Arkusz danych_cewka elektromagnetyczna typ BDV_PL.pdf

BDV08230AY

Instrukcje montażu i obsługi

1

Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf

Deklaracje zgodności

2

Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf

Deklaracja zgodności_cewka elektromagnetyczna typ BDV_PL.pdf

BDV08230AY

CAD / 3D

3

CADDXF_21H9KB180.dxf

21H9KB180

CADSTEP_21H9KB180.stp

21H9KB180

CADSTEP_BDV08230AY.stp

BDV08230AY

Datové listy

2

Datový list_2/2 cestný elektromagnetický ventil série SL200, 21H_CS.pdf

Datový list_magnetická cívka typ BDV_CS.pdf

BDV08230AY

Montážní a provozní návody

1

Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf

Prohlášení o shodě

2

Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf

Prohlášení o shodě_magnetická cívka typ BDV_CS.pdf

BDV08230AY

Data Sheets

2

Datablad_2/2-vejs magnetventil Serie SL200, 21H_DA_DK.pdf

Datablad_Magnetspole Type BDV_DA_DK.pdf

BDV08230AY

Datenblätter

2

Datenblatt_2/2-Wege-Magnetventil Serie SL200, 21H_DE.pdf

Datenblatt_Magnetspule Typ BDV_DE.pdf

BDV08230AY

Montage- und Betriebsanleitungen

1

Montage- und Betriebsanleitung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf

Konformitätserklärungen

2

Konformitätserklärung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf

Konformitätserklärung_Magnetspule Typ BDV_DE.pdf

BDV08230AY

Data Sheets

2

Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά SL200, 21H_EL_GR.pdf

Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος BDV_EL_GR.pdf

BDV08230AY

Data Sheets

2

Data sheet_2/2-way solenoid valve Series SL200, 21H_EN.pdf

Data sheet_Coil Type BDV_EN.pdf

BDV08230AY

Assembly and Operating Instructions

1

Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf

Declarations of Conformity

2

Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf

Declaration of conformity_Coil Type BDV_EN.pdf

BDV08230AY

Data Sheets

2

Ficha técnica_Bobina magnética Tipo BDV_ES.pdf

BDV08230AY

Ficha técnica_Válvula solenoide de 2/2 vías Serie SL200, 21H_ES.pdf

Data Sheets

2

Tietolehti_2/2-tie magneettiventtiili Sarja SL200, 21H_FI.pdf

Tietolehti_Magneettikela Tyyppi BDV_FI.pdf

BDV08230AY

Data Sheets

2

Fiche technique_Bobine électromagnétique Type BDV_FR.pdf

BDV08230AY

Fiche technique_Électrovanne 2/2 voies Série SL200, 21H_FR.pdf

Data Sheets

2

Podatkovni list_2/2-putni elektromagnetski ventil Serija SL200, 21H_HR.pdf

Podatkovni list_Magnetna zavojnica Tip BDV_HR.pdf

BDV08230AY

Adatlapok

2

Adatlap_2/2-es mágnesszelep sorozat SL200, 21H_HU.pdf

Adatlap_mágnestekercs típus BDV_HU.pdf

BDV08230AY

Szerelési és kezelési útmutatók

1

Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf

Megfelelőségi nyilatkozatok

2

Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf

Megfelelőségi nyilatkozat_mágnestekercs típus BDV_HU.pdf

BDV08230AY

Data Sheets

2

Scheda tecnica_Bobina magnetica Tipo BDV_IT.pdf

BDV08230AY

Scheda tecnica_Elettrovalvola 2/2 vie Serie SL200, 21H_IT.pdf

Data Sheets

2

Datablad_2/2-veis magnetventil Serie SL200, 21H_NB_NO.pdf

Datablad_Magnetspole Type BDV_NB_NO.pdf

BDV08230AY

Data Sheets

2

Datasheet_2/2-weg magneetventiel Serie SL200, 21H_NL.pdf

Datasheet_Magneetspoel Type BDV_NL.pdf

BDV08230AY

Data Sheets

2

Fișă de date_Bobină solenoid tip BDV_RO.pdf

BDV08230AY

Fișă de date_Supapă electromagnetică cu 2/2 căi serie SL200, 21H_RO.pdf

Podatkovni listi

2

Podatkovni list_2/2-potni magnetni ventil serija SL200, 21H_SL.pdf

Podatkovni list_Magnetna tuljava Tip BDV_SL.pdf

BDV08230AY

Navodila za montažo in uporabo

1

Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf

Izjave o skladnosti

2

Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf

Izjava o skladnosti_Magnetna tuljava Tip BDV_SL.pdf

BDV08230AY

Data Sheets

2

Tehnički list_2/2-kraki elektromagnetni ventil serije SL200, 21H_SRLATIN.pdf

Tehnički list_namotaj tip BDV_SRLATIN.pdf

BDV08230AY

Assembly and Operating Instructions

1

Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf

Declarations of Conformity

2

Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf

Deklaracija o usklađenosti_namotaj tip BDV_SRLATIN.pdf

BDV08230AY

Data Sheets

2

Datablad_2/2-vägs magnetventil Serie SL200, 21H_SV.pdf

Datablad_Magnetspole Typ BDV_SV.pdf

BDV08230AY

2/2-drogowy zawór elektromagnetyczny 21H9KB180

21H9KB180 x 1.0

2/2-drogowy zawór elektromagnetyczny 21H9KB180

2/2-drogowy zawór elektromagnetyczny Seria SL200, 21H; sterowanie pośrednie; NC; korpus mosiądz; uszczelnienie NBR; temperatura medium -10...+90°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 3/4"; DN 18mm; ciśnienie AC 0,1...16bar; ciśnienie DC 0,1...6bar; długość zabudowy 65mm

BDV08230AY

BDV08230AY x 1.0

BDV08230AY

cewka elektromagnetyczna typ BDV; do wilgotnego otoczenia; dopuszczenie CSA/UL/VDE; szerokość wtyczki 32mm; napięcie 230V/50Hz, 240V/60Hz
