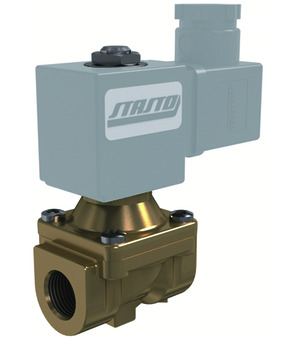

2/2-Wege-Magnetventil 21H9KB180-BDV08230AY-C003-31-6

Preis:

469,90 zł

Home
Search
⁰
Wishlist
Konto

2/2-Wege-Magnetventil Serie SL200, 21H Store

2/2-Wege-Magnetventil 21H9KB180-BDV08230AY-C003-31-6

2/2-Wege-Magnetventil 21H9KB180-BDV08230AY-C003-31-6

21H9KB180
2/2-Wege-Magnetventil Serie SL200, 21H; vorgesteuert; NC; Körper Messing; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 18mm; Druck AC 0,1...16bar; Druck DC 0,1...6bar; Baulänge 65mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz
C003-31-6
Gerätesteckdose; Steckerbreite 32mm; Standard; Spannung 0-250VAC/DC

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.77 kg
Kurzartikelnummer:21H9KB180BDV08230AYC003316

21H9KB180
2/2-Wege-Magnetventil Serie SL200, 21H; vorgesteuert; NC; Körper Messing; Dichtung NBR; Mediumstemperatur -10...+90°C; Standardspule BDA; Steckerbreite 32mm; G 3/4"; DN 18mm; Druck AC 0,1...16bar; Druck DC 0,1...6bar; Baulänge 65mm
BDV08230AY
Magnetspule Typ BDV; für feuchte Umgebung; Zulassung CSA/UL/VDE; Steckerbreite 32mm; Spannung 230V/50Hz, 240V/60Hz
C003-31-6
Gerätesteckdose; Steckerbreite 32mm; Standard; Spannung 0-250VAC/DC

Dieses Produkt hat keine gültige Kombination.

Abmessung
Innengewinde	G 3/4"
DN	18 mm
Baulänge	65 mm
Bauformen
Steckerbreite	32 mm
Elektrische Kennzahlen
Spannung	230V/50Hz-240V/60Hz
Spannungsart	AC
Druck
Druck AC	0,1...16 bar
Druck DC	0,1...6 bar
Materialien
Dichtung	NBR
Eigenschaften
Spule	BDV
Mediumstemperatur	-10...+90 °C
Zulassung	UL/CSA/VDE
