2/2-drogowy zawór elektromagnetyczny Seria 21A.K Store

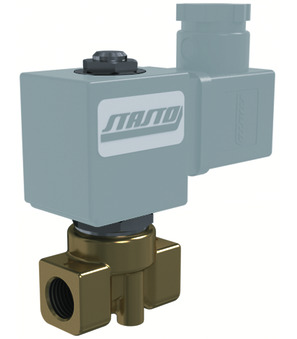

2/2-drogowy zawór elektromagnetyczny 21A5KV45-GDV14230AY

2/2-drogowy zawór elektromagnetyczny 21A5KV45-GDV14230AY

21A5KV45
2/2-drogowy zawór elektromagnetyczny Seria 21A; sterowanie bezpośrednie; NC; korpus mosiądz; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie FKM; temperatura medium -10...+120°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 3/8"; DN 4,5mm; ciśnienie AC 0-5bar; ciśnienie DC 0-2bar; długość zabudowy 46mm
GDV14230AY
cewka elektromagnetyczna typ GDV/GDH; do wyższych ciśnień/temperatur; szerokość wtyczki 32mm; napięcie 230V/50Hz, 240V/60Hz; dopuszczenie CSA/UL/VDE

Nr Intrastat: 84818099
Kraj pochodzenia: Włochy
Waga: 0.56 kg
Krótki numer pozycji: 21A5KV45GDV14230AY

21A5KV45
2/2-drogowy zawór elektromagnetyczny Seria 21A; sterowanie bezpośrednie; NC; korpus mosiądz; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie FKM; temperatura medium -10...+120°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 3/8"; DN 4,5mm; ciśnienie AC 0-5bar; ciśnienie DC 0-2bar; długość zabudowy 46mm
GDV14230AY
cewka elektromagnetyczna typ GDV/GDH; do wyższych ciśnień/temperatur; szerokość wtyczki 32mm; napięcie 230V/50Hz, 240V/60Hz; dopuszczenie CSA/UL/VDE

Ten produkt nie ma poprawnej kombinacji.

wymiary
gwint wewnętrzny	G 3/8"
DN	4,5 mm
długość zabudowy	46 mm
Wzory
szerokość wtyczki	32 mm
Kluczowe dane elektryczne
napięcie	230V/50Hz-240V/60Hz
ciśnienie
ciśnienie AC	0...5 bar
ciśnienie DC	0...2 bar
Materiały
uszczelnienie	FKM
właściwości
cewka	BDA
temperatura medium	-10...+120 °C
dopuszczenie	UL/CSA/VDE
