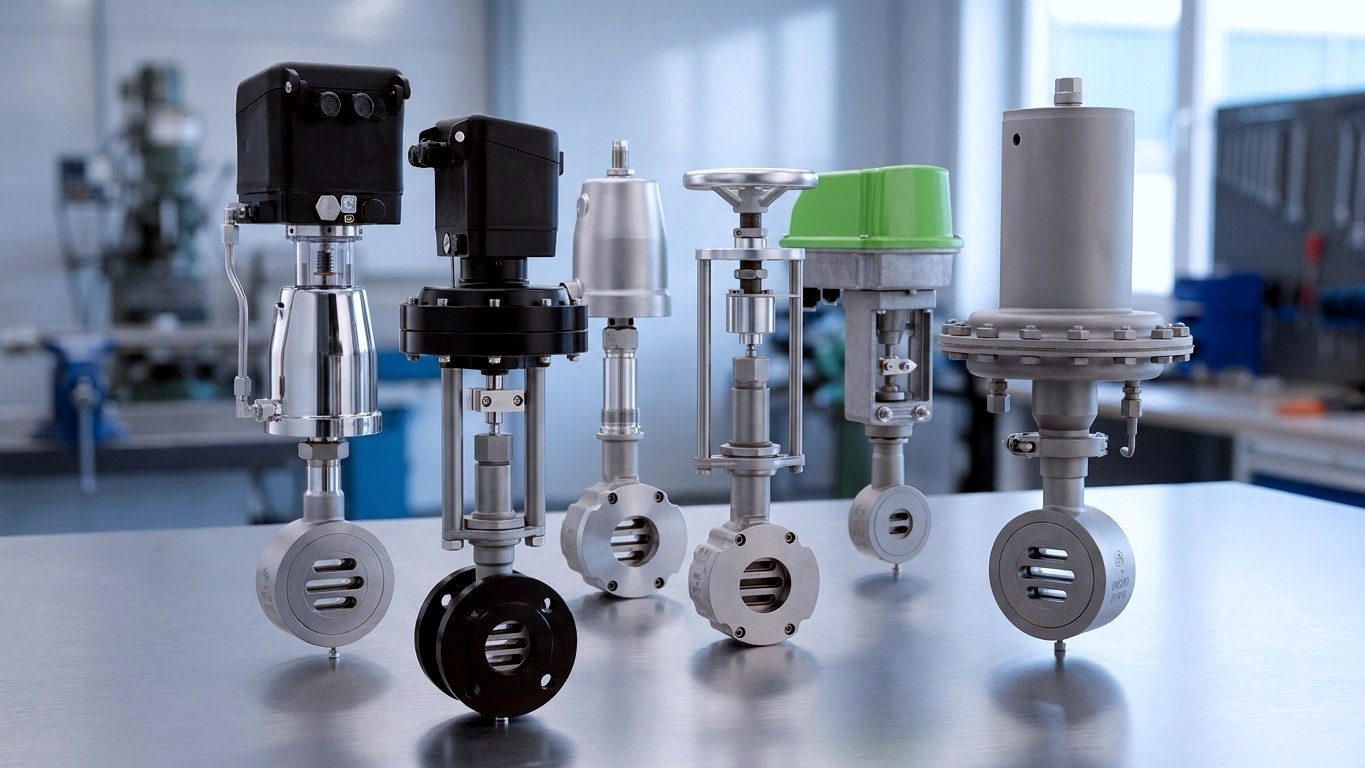

Pneumatyczne zawory suwakowe - zawory regulacyjne z napędem tłokowym i membranowym
Pneumatyczne zawory suwakowe regulują i przełączają tam, gdzie liczą się krótkie czasy przestawiania, kompaktowe wymiary zabudowy i niska waga. Zasada działania suwaka opiera się na dwóch tarczach uszczelniających, poruszających się poprzecznie do przepływu - dzięki temu skok jest bardzo mały, siły uruchamiające niskie, a napędy odpowiednio kompaktowe. STASTO dostarcza pneumatycznie napędzane zawory regulacyjne serii GS1 w dwóch wariantach napędu: serię SG05/SG06 z napędem tłokowym oraz serię SG07 z napędem membranowym, obie sterowane elektropneumatycznie i wyposażone w zintegrowany cyfrowy pozycjoner i/p.
Seria GS1 w skrócie
Dlaczego zawory suwakowe
Cztery powody, dla których warto wybrać pneumatyczne zawory suwakowe regulacyjne
Niewielki skok zaworu suwakowego kształtuje zachowanie przełączające, konstrukcję i wielkość napędu. To sprawia, że seria GS1 jest alternatywą dla zaworów grzybkowych opartych na skoku, o porównywalnej średnicy nominalnej.
Mały skok, szybki czas reakcji
Zawór suwakowy wymaga jedynie bardzo niewielkiego skoku. Wynikają z tego krótkie czasy reakcji i przełączania oraz wysoka wydajność przełączania - kluczowa zaleta w porównaniu z zaworami grzybkowymi opartymi na skoku o porównywalnej średnicy nominalnej.
Wysokie wartości kvs przy niskiej wadze
Seria GS1 osiąga wysokie wartości kvs przy wyjątkowo niskiej wadze i krótkiej długości zabudowy w wykonaniu międzykołnierzowym. Konkretna wartość kvs wynika ze średnicy nominalnej i wykonania i jest podawana dla każdego wariantu w karcie katalogowej.
Dwie koncepcje napędu pneumatycznego
SG05/SG06 wykorzystują niskie siły uruchamiania zasuwy suwakowej do kompaktowego napędu tłokowego. SG07 dzięki napędowi membranowemu radzi sobie z wysokimi różnicami ciśnień przy małym siłowniku. Obie serie są sterowane elektropneumatycznie i wyposażone w zintegrowany cyfrowy pozycjoner i/p.
Do mediów neutralnych i silnie agresywnych
Przeznaczone do przełączania i regulacji mediów neutralnych oraz silnie agresywnych w przemyśle chemicznym, technice procesowej i budowie instalacji. Jakie połączenie materiałowe i dobór tarcz uszczelniających jest dopuszczone dla Państwa medium, ustalimy na podstawie karty danych eksploatacyjnych.
Technika wyjaśniona
Zawór suwakowy regulacyjny: funkcja, napęd i dobór
Na czym polega działanie pneumatycznego zaworu suwakowego regulacyjnego, jakie są dostępne warianty napędu i charakterystyki oraz jakie dane są potrzebne do doboru.
Zasada działania i budowa
- Zasada zaworu suwakowego
- Dwie tarcze uszczelniające przesuwane poprzecznie do przepływu odsłaniają przekrój - bardzo mały skok, niskie siły uruchamiające, kompaktowy napęd.
- Wykonanie międzykołnierzowe
- Wszystkie serie z rodziny GS1 montowane są między kołnierzami: krótka długość zabudowy, niska waga, łatwy montaż dodatkowy.
- Pozycjoner i/p
- SG05/SG06 i SG07 są napędzane elektropneumatycznie i wyposażone w zintegrowany cyfrowy pozycjoner i/p.
- Opcje
- Między innymi sygnalizacja położenia, mieszek metalowy, czujniki krańcowe; w SG05/SG06 dodatkowo pneumatyczny pozycjoner.
Charakterystyka i zachowanie regulacyjne
- Liniowa
- Skok i przepływ zachowują się proporcjonalnie - odpowiednie, gdy spadek ciśnienia na zaworze pozostaje w dużej mierze stały.
- Charakterystyka równoprocentowa
- Opcjonalnie dostępna dla SG05/SG06 i SG07; korzystna dla szerokich zakresów obciążenia i zmiennych różnic ciśnień.
- Regulacja zamiast odcinania
- Do czystego przełączania przeznaczone są zawory odcinające suwakowe serii SG03/SG04, a nie zawory regulacyjne.
Materiały i granice zastosowania
- Materiały SG05/SG06
- Stal węglowa lub stal nierdzewna 1.4408 jako wykonanie standardowe.
- Materiały SG07
- Stal węglowa lub stal nierdzewna 1.4581 jako wykonanie standardowe.
- Temperatura medium
- Zakres temperatury medium dla serii SG05/SG06 i SG07 wynosi od -60°C do +350°C; wiążące wartości graniczne wynikają z karty katalogowej w zależności od wariantu.
- Oznaczenie typu
- Do zapytania i zamówienia należy podać oznaczenie typu zgodnie z kartą katalogową - ustalimy je wspólnie z Państwem.
Porównanie napędów
Napęd tłokowy, napęd membranowy i podział w asortymencie
Poniższe zestawienie porządkuje serię GS1 według rodzaju napędu. Wszystkie wartości pochodzą z kart katalogowych; wiążące dane dla Państwa wykonania wynikają z klucza typu.
| SG05/SG06 | SG07 | SG03/SG04 | SG01/SG02 | SG08 | |
|---|---|---|---|---|---|
| Napęd | Napęd tłokowy, elektropneumatyczny | Napęd membranowy, elektropneumatyczny | Napęd pneumatyczny | Koło ręczne | Napęd elektryczny, 3-punktowy |
| Średnica nominalna | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN125 |
| Ciśnienie nominalne | PN16/40 | PN16/40 | PN16/40 | PN16/40 | PN16/40 |
| Materiał (standard) | Stal węglowa, stal nierdzewna 1.4408 | Stal węglowa, stal nierdzewna 1.4581 | Stal węglowa, stal nierdzewna 1.4408 | Stal węglowa, stal nierdzewna 1.4408 | Stal węglowa, stal nierdzewna 1.4581 |
| Charakterystyka | liniowa lub równoprocentowa | liniowa lub równoprocentowa | - | liniowa lub równoprocentowa | liniowa lub równoprocentowa |
| Funkcja | Regulacja / pozycjonowanie | Regulacja / pozycjonowanie, wysokie różnice ciśnień | Odcinanie / przełączanie | Odcinanie i regulacja | Regulacja / pozycjonowanie |
Asortyment
Zawory suwakowe w ofercie STASTO
W centrum uwagi są zawory regulacyjne z napędem pneumatycznym SG05/SG06 oraz SG07. Pozostałe serie z rodziny GS1 przedstawiamy tutaj dla porównania.
Zastosowania
Gdzie stosowane są pneumatyczne zawory suwakowe
Seria GS1 przeznaczona jest do przełączania i regulacji mediów neutralnych do wysoce agresywnych - od budowy instalacji po wymagające zadania regulacyjne.
Chemia
Do przełączania i regulacji mediów neutralnych do wysoce agresywnych. Dla mediów agresywnych dostępne są wykonania ze stali nierdzewnej (1.4408 w SG05/SG06, 1.4581 w SG07); opcjonalnie dostępny jest mieszek metalowy, gdy uszczelnienie wrzeciona ma być dodatkowo zabezpieczone.
Technika procesowa
Zadania regulacyjne i sterujące w procesach technologicznych. Zintegrowany cyfrowy pozycjoner i/p oraz charakterystyka liniowa lub równoprocentowa do wyboru umożliwiają precyzyjne dopasowanie do regulacji procesowej.
Budowa instalacji i rurociągów
Wykonanie międzykołnierzowe o krótkiej długości zabudowy i niskiej wadze upraszcza projektowanie i montaż - szczególnie przy modernizacjach i ograniczonej przestrzeni montażowej.
Powietrze sterujące i technika napędowa
Krótki skok redukuje zapotrzebowanie na powietrze sterujące i pozwala na kompaktowe napędy. Jeśli powietrze sterujące nie jest dostępne, alternatywą jest napęd elektryczny serii SG08.
Produkcja przemysłowa
W instalacjach produkcyjnych i podwykonawczych liczą się krótkie czasy reakcji i wysoka wydajność przełączania. Czy dane zastosowanie branżowe - na przykład w przemyśle oponiarskim - jest objęte ofertą, ustalamy indywidualnie na podstawie Państwa danych eksploatacyjnych.
Wysokie i niskie temperatury medium
Zakres temperatury medium dla serii SG05/SG06 i SG07 wynosi od -60 do +350 stopni C. Jakie granice obowiązują dla Państwa wykonania, zależy od doboru materiału i pierścienia uszczelniającego - szczegóły znajdują się w karcie katalogowej.
Jak dobrać właściwy wariant
Od danych eksploatacyjnych do klucza typu
Serie SG dobiera się i zamawia na podstawie klucza typu. Trzy kroki prowadzą do właściwego wykonania.
Zebranie danych eksploatacyjnych
Medium, temperatura medium, różnica ciśnień, średnica nominalna, ciśnienie nominalne oraz wymagana funkcja regulacyjna - te dane określają materiał, dobór tarcz uszczelniających i charakterystykę.
Wybór wariantu napędu
Napęd tłokowy (SG05/SG06) do kompaktowych, szybkich zadań pozycjonowania, napęd membranowy (SG07) do wysokich różnic ciśnień przy małym siłowniku. Bez powietrza sterującego pozostaje SG08 jako alternatywa z napędem elektrycznym.
Klucz typoszeregu i zapytanie ofertowe
Wspólnie z Państwem ustalamy klucz typoszeregu zgodnie z kartą katalogową - łącznie z opcjami takimi jak sygnalizacja położenia, mieszek metalowy lub czujnik sygnału krańcowego - i przygotowujemy ofertę.
Najczęściej zadawane pytania
FAQ – pneumatyczne zawory suwakowe
Odpowiedzi dotyczące rodzajów napędów, granic temperatury, charakterystyk i doboru.
Czym jest pneumatyczny zawór suwakowy?
Pneumatyczny zawór suwakowy to zawór regulacyjny sterowany siłą zewnętrzną, w którym dwie tarcze uszczelniające przesuwane poprzecznie do przepływu otwierają lub zamykają przepływ medium. Bardzo mały skok wymaga jedynie niewielkich sił napędowych, dlatego wystarczają kompaktowe napędy pneumatyczne. W ofercie STASTO są to serie SG05/SG06 z napędem tłokowym oraz SG07 z napędem membranowym z serii GS1.
Jaka jest różnica między napędem tłokowym (SG05/SG06) a napędem membranowym (SG07)?
SG05/SG06 wykorzystuje kompaktowy napęd tłokowy i sprawdza się w szybkich, oszczędzających miejsce zadaniach regulacyjnych; SG07 dzięki napędowi membranowemu radzi sobie z wysokimi różnicami ciśnień przy niewielkim napędzie. Obie serie są sterowane elektropneumatycznie i wyposażone w zintegrowany cyfrowy pozycjoner i/p; różnice dotyczą również standardowej stali nierdzewnej (1.4408 w SG05/SG06, 1.4581 w SG07).
Jaki zakres temperatury medium obejmują serie SG05/SG06 i SG07?
Zakres temperatury medium dla serii SG05/SG06 i SG07 wynosi od -60°C do +350°C. Obejmuje to zarówno zastosowania niskotemperaturowe, jak i wysokotemperaturowe; wiążące granice dla konkretnego wykonania zależą od doboru materiału i pary tarcz uszczelniających i należy je sprawdzić w karcie katalogowej.
Jakie średnice nominalne i ciśnienia nominalne są dostępne?
Pneumatyczne zawory suwakowe SG05/SG06 i SG07 są dostępne w zakresie od DN15 do DN150 oraz w PN16/40. Wszystkie serie dostarczane są w wykonaniu międzykołnierzowym (wafer); długości zabudowy i wartości kvs zależą od wariantu.
Charakterystyka liniowa czy stałoprocentowa - która jest właściwa?
Obie serie są dostępne w wersji z charakterystyką liniową lub równoprocentową. Charakterystyka liniowa sprawdza się, gdy spadek ciśnienia na zaworze pozostaje w miarę stały; równoprocentowa jest korzystniejszym wyborem przy szerokich zakresach obciążenia i zmiennych różnicach ciśnień.
Czy zawór regulacyjny suwakowy nadaje się również do czystego odcinania?
Do czystego przełączania i odcinania przeznaczone są zawory odcinające suwakowe serii SG03/SG04, a nie zawory regulacyjne SG05/SG06 i SG07. Są one również napędzane pneumatycznie i dzięki niewielkiemu skokowi osiągają krótkie czasy przełączania oraz wysoką wydajność łączeniową.
Co zrobić, jeśli powietrze sterujące nie jest dostępne?
Wówczas alternatywą jest zawór regulacyjny suwakowy z napędem elektrycznym serii SG08: sterowany elektrycznie sygnałem 3-punktowym w zakresie DN15...DN125, opcjonalnie z napędem ze sprężynowym powrotem. Do regulacji ciśnienia bez energii pomocniczej dostępny jest suwakowy regulator ciśnienia SG17, sterowany medium własnym.
Jak zapytać o pneumatyczny zawór suwakowy?
Do zapytania i zamówienia należy podać oznaczenie typu zgodnie z kartą katalogową - ustalimy je wspólnie z Państwem. Prosimy przesłać nam informacje o medium, temperaturze, różnicy ciśnień, średnicy nominalnej i ciśnieniu nominalnym; dostępność i czas dostawy podamy Państwu na zapytanie, w zależności od wariantu.
