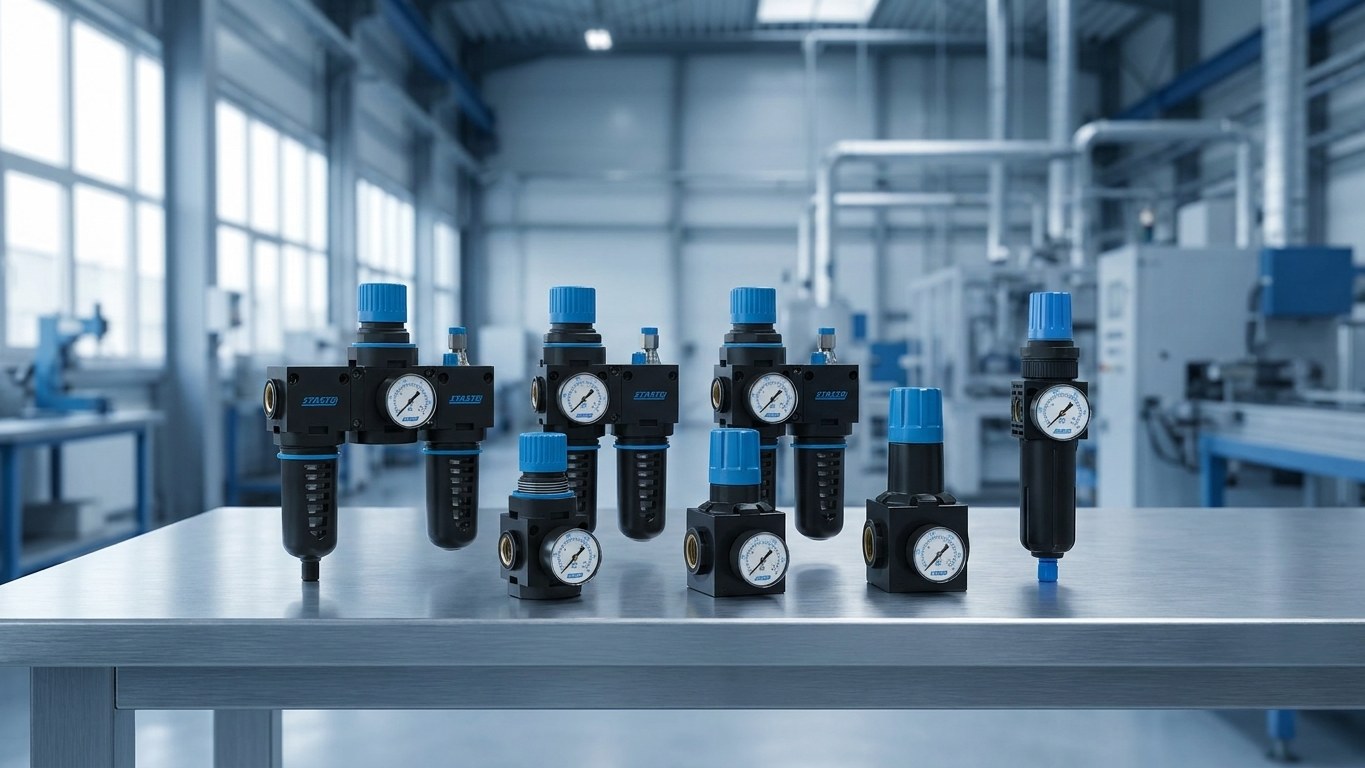

Filtroreduktor sprężonego powietrza – filtr i regulator w jednym
Filtroreduktor łączy dwie funkcje w jednym urządzeniu: oczyszcza sprężone powietrze z kondensatu i cząstek stałych, a jednocześnie utrzymuje stałe ustawione ciśnienie robocze. Zamiast montować filtr i reduktor oddzielnie, oszczędzasz miejsce, złączki i czas montażu. W STASTO znajdziesz filtroreduktory serii FR01/FR i Gold FR04 dla popularnych rozmiarów przyłączy od G1/4 do G1 – przeznaczone do ciągłej pracy w przemysłowej instalacji sprężonego powietrza.
Filtrowanie i regulacja w jednej obudowie
Zalety
Dlaczego filtr-reduktor ciśnienia od STASTO
Filtry-reduktory ciśnienia łączą dwie funkcje w jednym elemencie, ograniczają liczbę miejsc nieszczelności, utrzymują stałe ciśnienie wtórne i niezawodnie odprowadzają kondensat – w solidnych wykonaniach do ciągłej pracy przemysłowej.
Dwie funkcje, jedno urządzenie
Filtrowanie i regulacja w jednej obudowie: mniej elementów, mniej miejsc nieszczelności, bardziej kompaktowa jednostka serwisowa.
Określona dokładność filtracji dla każdej serii
Wkład filtracyjny 20 µm w serii FR01/FR, 5 µm w serii Gold FR04-M – dopasowany do wymaganej jakości powietrza w Twojej aplikacji.
Stałe ciśnienie wtórne
Regulowany zakres ciśnienia 0,5…8 bar (FR01/FR) lub 0,5…10 bar (FR04-M), z odpowietrzeniem wtórnym umożliwiającym precyzyjne obniżenie ciśnienia wyjściowego.
Półautomatyczny zawór spustowy
Powstający kondensat jest niezawodnie odprowadzany bez konieczności ręcznej interwencji.
Asortyment
Serie filtroreduktorów i uzupełniające regulatory ciśnienia
Od standardowej linii FRL FR01/FR przez złotą serię FR04 z wariantami manometrowymi i mikro, aż po czyste regulatory ciśnienia i precyzyjne regulatory ciśnienia.
Porównanie serii
FR01/FR i Gold FR04-M – porównanie
Standardowa linia FR01/FR i kompaktowy wariant Gold FR04-M różnią się dokładnością filtracji, zakresem ciśnienia, ciśnieniem wejściowym i wykonaniem zbiornika.
| FR01/FR | Gold FR04-M | |
|---|---|---|
| Linia | Linia standardowa FRL | Linia Gold, kompaktowa |
| Wkład filtracyjny | 20 µm | 5 µm |
| Zakres ciśnienia | 0,5…8 bar | 0,5…10 bar |
| Maks. ciśnienie wejściowe | 16 bar | 25 bar |
| Przepływ | do 1200 Nl/min (G1/4, 6,3 bar, Δp = 1 bar) | do 900 Nl/min (G1/4, 6 bar, Δp = 1 bar) |
| Zbiornik | Tworzywo sztuczne z koszem ochronnym | Metal |
| Zawór spustowy | półautomatyczny | półautomatyczny |
Obszary zastosowań
Gdzie pracują filtro-reduktory ciśnienia
Od wejścia do maszyny, przez poziom rozdzielaczy, aż po kompletną jednostkę FRL – filtro-reduktory ciśnienia uzdatniają sprężone powietrze dokładnie tam, gdzie jest potrzebne.

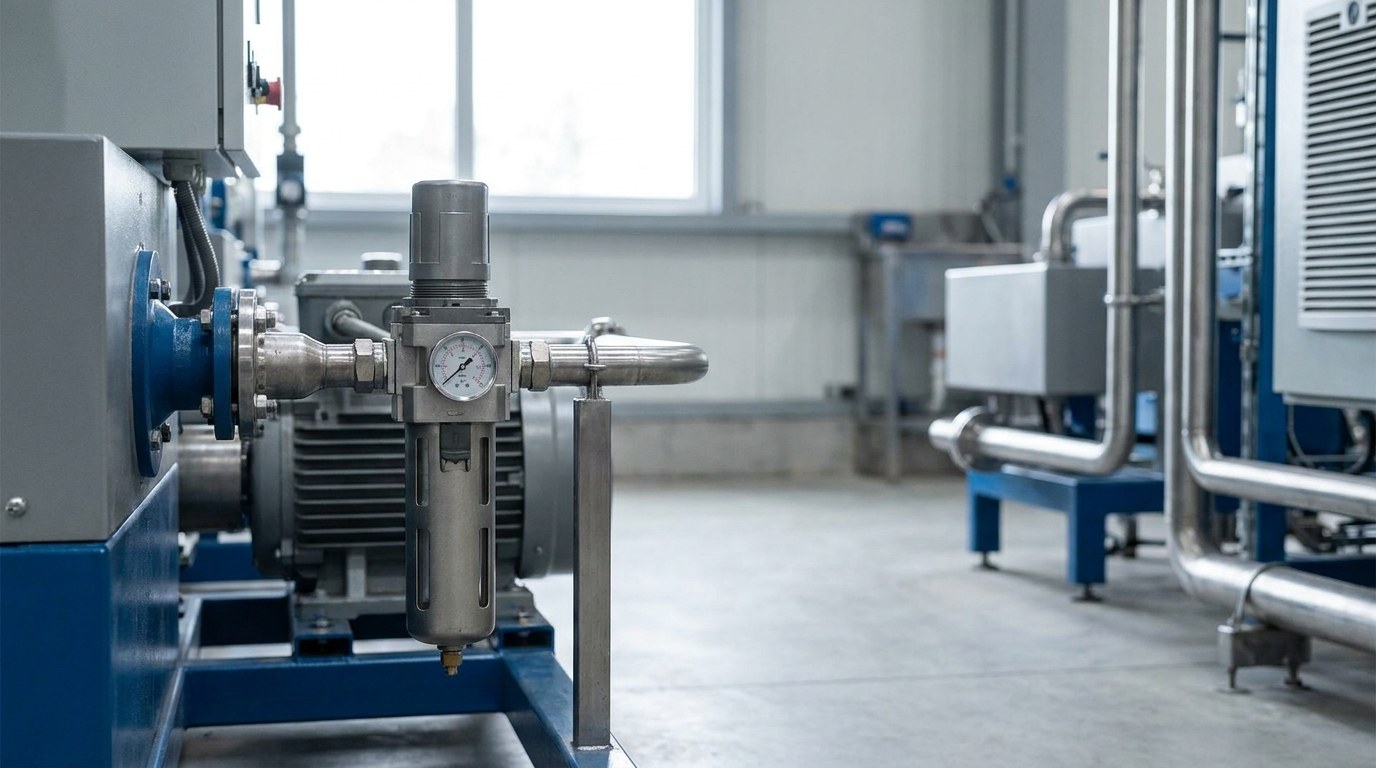

Wejście do maszyny / jednostka serwisowa
Filtro-reduktor ciśnienia uzdatnia sprężone powietrze bezpośrednio na wejściu do maszyny i ustawia wymagane ciśnienie robocze.

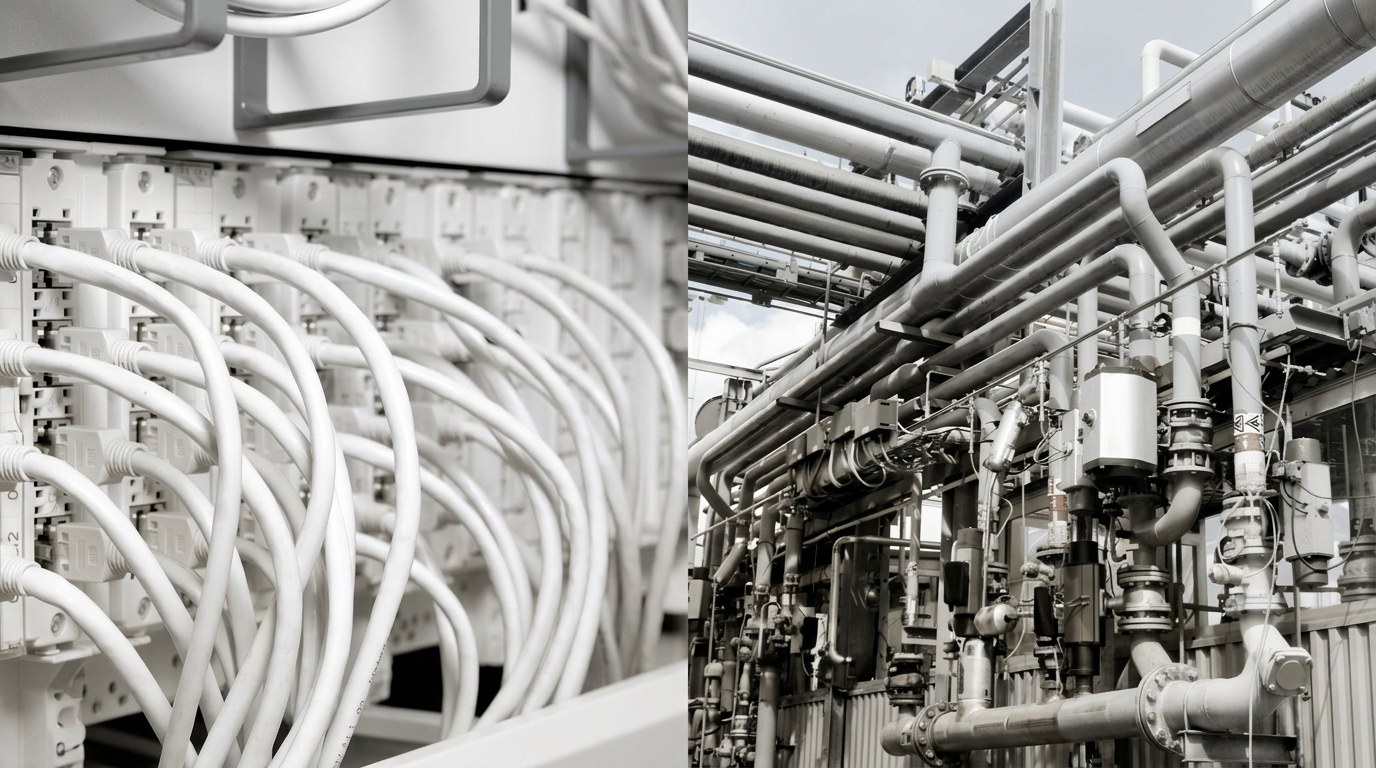

Poziom sprężarki i rozdzielacza
Jako centralne miejsce uzdatniania przed dalszą dystrybucją do poszczególnych obwodów.

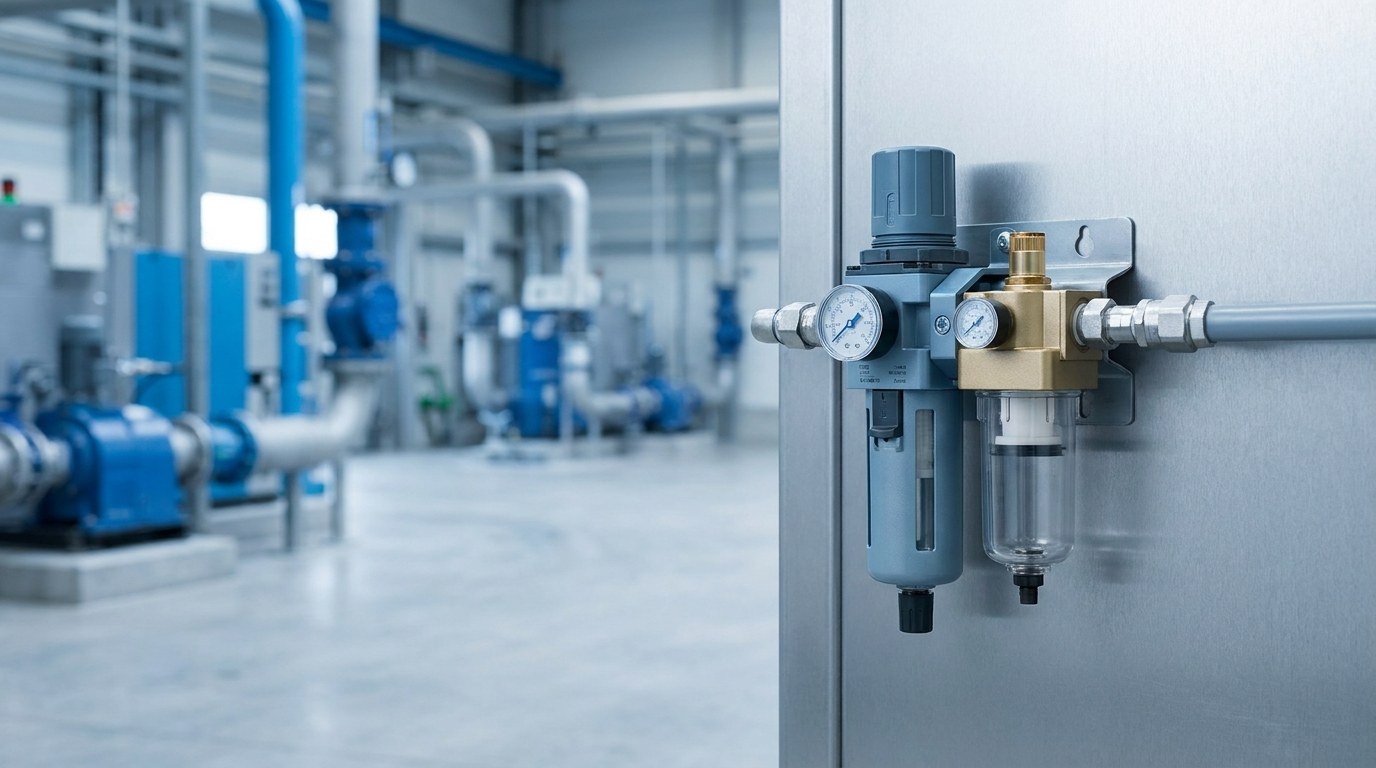

Element zestawu FRL
Wraz z smarownicą serii L filtro-reduktor tworzy kompaktową jednostkę serwisową – dostępną jako MU201/FRL i MU301/FRL3 oraz Gold MU204/MU304.

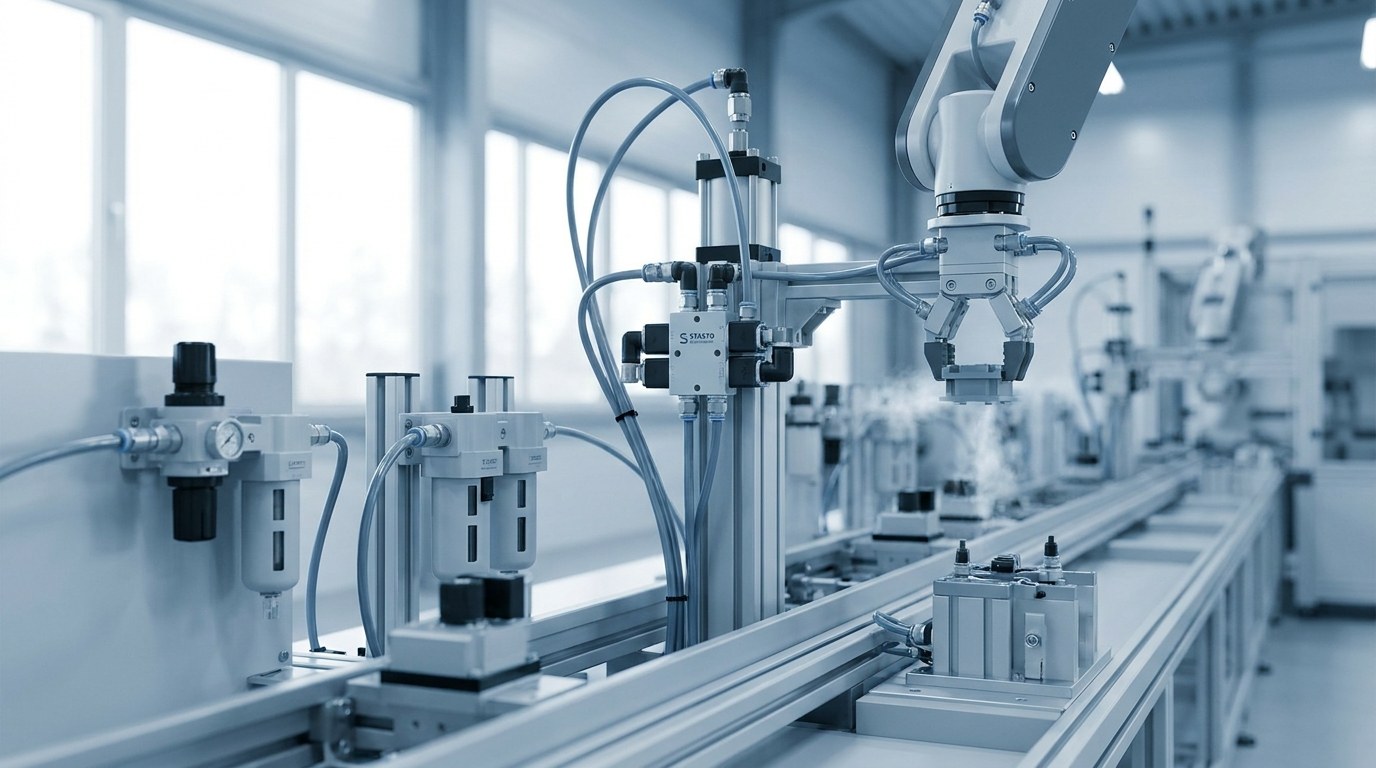

Linie montażowe i produkcyjne
Stałe ciśnienie robocze i czyste powietrze na stanowiskach pneumatycznych wzdłuż linii produkcyjnej.

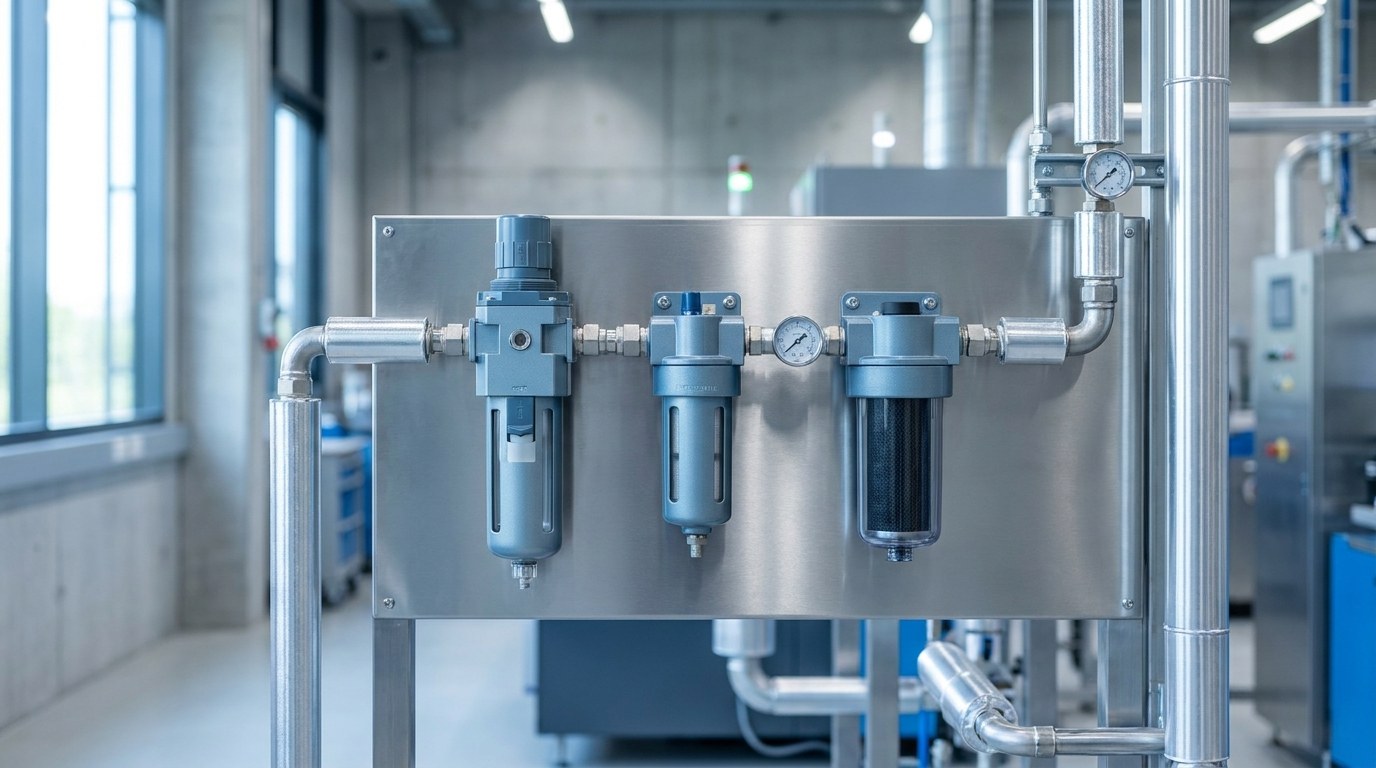

Instalacje wymagające podwyższonej czystości
Wyższą jakość powietrza zapewnia stopień 5 µm FR04-M, uzupełniony o mikrofiltr serii MF i filtr węgla aktywnego serii FI01-AC.

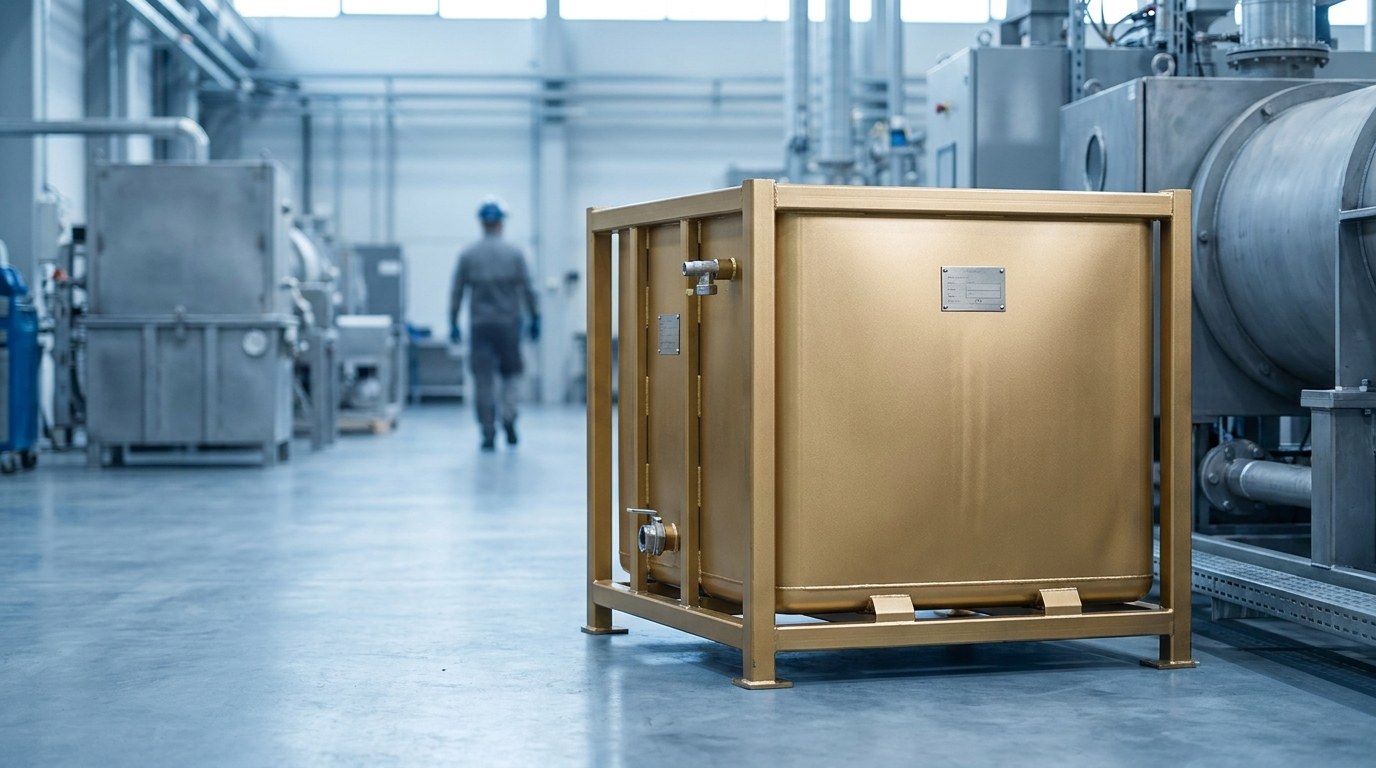

Wymagające środowiska przemysłowe
Wersje z metalową obudową, takie jak Gold FR04-M, wytrzymują większe obciążenia mechaniczne w miejscu montażu.
Poradnik
Jak dobrać reduktor ciśnienia z filtrem
Dokładność filtracji, rozmiar przyłącza i zakres ciśnień decydują o tym, która seria pasuje do Twojej aplikacji sprężonego powietrza. Ten przewodnik ułatwia konfigurację.
Budowa i funkcja
- Reduktor z filtrem czy oddzielne komponenty
- Reduktor ciśnienia z filtrem łączy obie funkcje w jednej obudowie, eliminując dodatkowe złączki, miejsca nieszczelności i zajmowany przestrzeń. Oddzielne komponenty opłacają się, gdy filtr i reduktor mają być zamontowane w różnych miejscach lub gdy zanieczyszczenie medium jest wyjątkowo wysokie.
- Odpowietrzenie wtórne
- Umożliwia precyzyjne obniżenie ciśnienia wyjściowego bez konieczności opróżniania instalacji.
- Półautomatyczny zawór spustowy
- Automatycznie odprowadza kondensat bez konieczności ręcznej interwencji.
- Wykonanie miski
- Miska z tworzywa sztucznego z osłoną ochronną (FR01/FR) lub miska metalowa (Gold FR04-M), w zależności od narażenia na obciążenia mechaniczne.
Dobór parametrów
- Dokładność filtracji
- Do ogólnych zastosowań sprężonego powietrza stosuje się klasę filtracji 20 µm (FR01/FR), do dokładniejszego oczyszczania klasę 5 µm (FR04-M). W przypadku jeszcze wyższych wymagań dostępne są mikrofiltry serii MF oraz filtry z węglem aktywnym serii FI01-AC.
- Rozmiar przyłącza
- G1/4, G3/8, G1/2 lub G1 – dopasowane do przekroju przewodu i wymaganego przepływu. Zbyt małe przyłącze powoduje spadek ciśnienia.
- Zakres ciśnień
- 0,5…8 bar (FR01/FR) lub 0,5…10 bar (FR04-M). Ciśnienie robocze musi mieścić się w podanym zakresie, a ciśnienie zasilania nie może przekraczać wartości maksymalnej.
- Przepływ
- Kieruj się wartością przepływu w Nl/min dla danego wariantu, aby uniknąć spadku ciśnienia.
Dostępność i serwis
Warianty, dostępność i doradztwo
Filtroreduktory oferujemy w wielu wariantach według rozmiaru przyłącza, dokładności filtracji, wykonania zbiornika i zakresu ciśnienia. Dostępność poszczególnych wariantów zależy od serii i konfiguracji.
Dostępność według wariantu
Aktualną dostępność i czas dostawy znajdziesz na stronie produktu lub uzyskasz na zapytanie.
Szeroki asortyment dla rynku DACH
Standardowe przyłącza, warianty z manometrem (FR04-P) i kompaktowe rozmiary (FR04-M) – wszystko z jednego źródła.
Doradztwo przy konfiguracjach specjalnych
W przypadku większych ilości lub specjalnych konfiguracji nasz zespół sprzedaży pomoże w wyborze odpowiedniej serii.
Często zadawane pytania
Filtroreduktory – najczęstsze pytania
Odpowiedzi dotyczące działania, doboru i integracji w układzie uzdatniania sprężonego powietrza.
Co to jest filtroreduktor?
Filtroreduktor to element układu sprężonego powietrza, który łączy filtr i reduktor ciśnienia w jednej obudowie. Usuwa kondensat i cząstki stałe ze sprężonego powietrza, jednocześnie utrzymując stałe zadane ciśnienie wyjściowe.
Jaka jest różnica między filtroreduktorem a reduktorem ciśnienia?
Zwykły reduktor ciśnienia reguluje wyłącznie ciśnienie, natomiast filtroreduktor dodatkowo filtruje sprężone powietrze. Tam gdzie powietrze jest już odfiltrowane, wystarczy reduktor ciśnienia (np. seria RE01/R); tam gdzie wymagane jest jednoczesne uzdatnianie i regulacja, filtroreduktor stanowi kompaktowe rozwiązanie.
Jaką klasę filtracji mają filtroreduktory STASTO?
Seria FR01/FR pracuje z wkładem filtracyjnym 20 µm, seria Gold FR04-M z 5 µm. Pozostałe klasy filtracji dla poszczególnych wariantów znajdziesz na stronie produktu.
Jakie rozmiary przyłączy są dostępne?
Filtroreduktory dostępne są w popularnych rozmiarach od G1/4 do G1. Dokładna dostępność zależy od serii i wariantu i jest podana na odpowiedniej stronie produktu.
Czy filtroreduktor należy do jednostki serwisowej?
Tak. Wraz ze smarownicą tworzy kompletną jednostkę serwisową FRL. STASTO oferuje kompletne jednostki serii MU201/FRL i MU301/FRL3 oraz warianty Gold MU204/MU304.
Jaki zakres ciśnienia obejmują poszczególne serie?
Regulowany zakres ciśnienia wynosi 0,5…8 bar (FR01/FR) lub 0,5…10 bar (FR04-M). Wymagane ciśnienie robocze musi mieścić się w tym zakresie, a ciśnienie zasilające nie może przekraczać odpowiedniej wartości maksymalnej (16 lub 25 bar).
Pasujące produkty
Powiązane kategorie osprzętu pneumatycznego
Uzupełnij swój filtroreduktor o kompletne jednostki serwisowe, dodatkowe regulatory lub dokładniejsze stopnie filtracji.
Konfiguruj teraz
Znajdź odpowiedni filtroreduktor
Wybierz serię, rozmiar przyłącza i klasę filtracji – lub skonsultuj się z naszym zespołem technicznym. Pomożemy Ci dobrać właściwy wariant do Twojej aplikacji sprężonego powietrza.
