Złączki rurowe wg normy

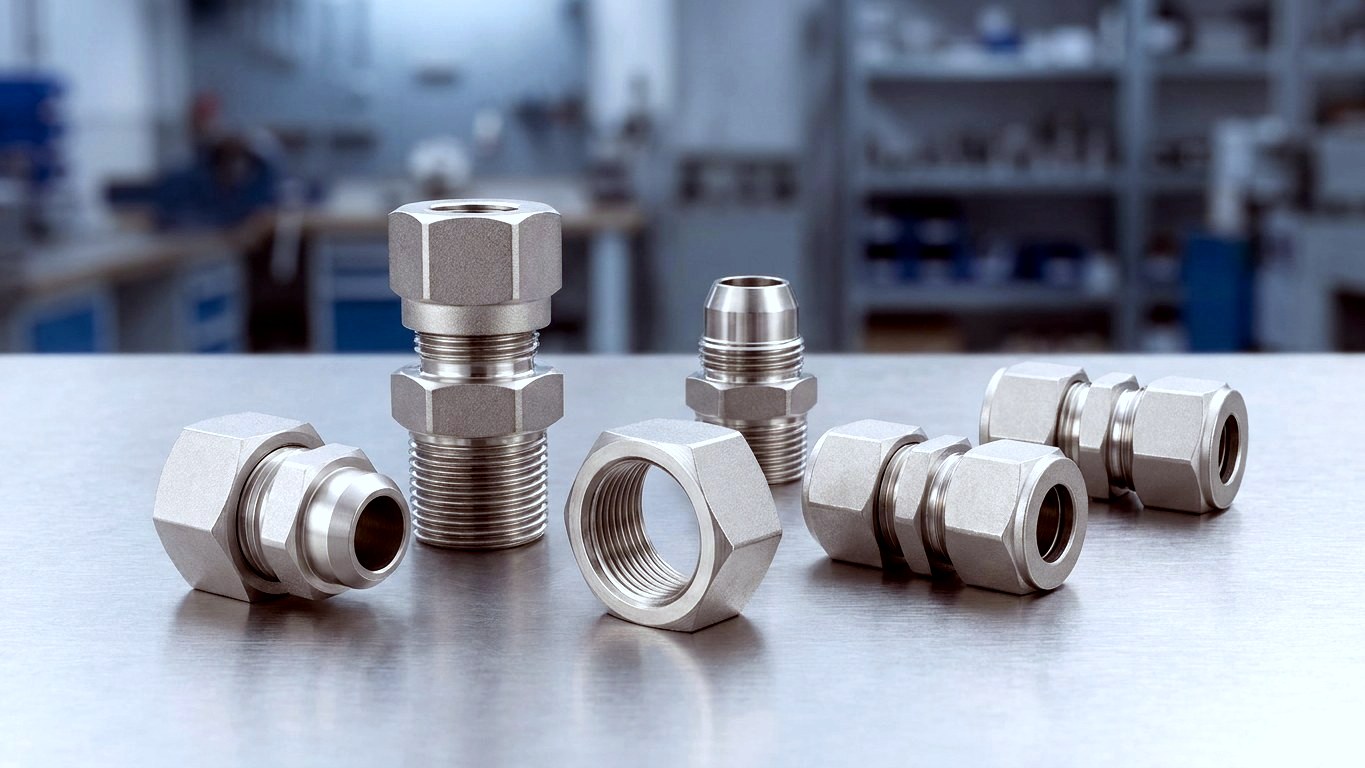

Złączki zaciskowe, które są szczelne pod ciśnieniem.
Normowe złączki zaciskowe 24° wg ISO 8434-1 / DIN 2353 – w stali cynkowanej, stali nierdzewnej 1.4571 i mosiądzu, odporne na wysokie ciśnienie i wielokrotnego użytku. Wiele pozycji dostępnych z magazynu.

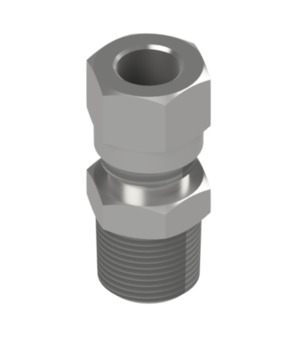

Pierścień tnący 24° wg ISO 8434-1
Dlaczego STASTO
Szczelność to nie kwestia szczęścia.
Złączki zaciskowe łączą rury w sposób kształtowy i siłowy – gdy norma, materiał i forma konstrukcyjna do siebie pasują. W STASTO otrzymasz wszystkie trzy z jednego źródła.
Norma zamiast kompromisu
Zgodnie z ISO 8434-1 / DIN 2353, z stożkiem 24° i określoną techniką pierścienia tnącego dla powtarzalnej szczelności.
Trzy materiały, jeden dostawca
Stal cynkowana, stal nierdzewna 1.4571 i mosiądz niklowany – kompatybilnie łączone z jednego źródła.
Odporna na wysokie ciśnienie i wielokrotnego użytku
Pewne połączenie przy wysokich ciśnieniach, wielokrotnie rozłączalne i ponownie montowalne.
Z magazynu, nie tylko z katalogu
Duża część serii i kształtek jest dostępna z magazynu i gotowa do szybkiej wysyłki.
Poznaj podstawy
Jak prawidłowo dobierać złączki zaciskowe
Trzy decyzje prowadzą do właściwej złączki: materiał dobrany do medium, kształt do prowadzenia przewodu oraz seria do ciśnienia i zewnętrznej średnicy rury.
Przegląd materiałów
- Stal cynkowana
- Solidne wykonanie standardowe do hydrauliki i budowy maszyn.
- Stal nierdzewna 1.4571
- Odporne na korozję do chemii, przemysłu spożywczego i agresywnych mediów.
- Mosiądz niklowany
- Do sprężonego powietrza i mediów neutralnych z dobrą odpornością na korozję.
Typy złączek
- Złączka prosta
- Bezpośrednie połączenie rura–rura lub rura–przyłącze.
- Kolanko i trójnik
- Zmiany kierunku i odgałęzienia w prowadzeniu przewodów.
- Krzyżak
- Czterokierunkowy rozdzielacz do złożonych instalacji rurowych.
- Wkręcana / nakręcana
- Przyłączenie do gwintowanych otworów i króćców urządzeń.
Serie i normy
- Seria L
- Seria lekka do średnich zakresów ciśnień.
- Seria S
- Seria ciężka do wysokich zakresów ciśnień.
- ISO 8434-1 / DIN 2353
- Norma bazowa dla złączek zaciskowych 24° i ich wymiarów.
- Montaż wstępny
- Wstępne zaciśnięcie pierścienia tnącego przed montażem końcowym dla pewnej szczelności.
Porównanie materiałów
Który materiał do jakiego medium?
Wybór materiału decyduje o odporności i zakresie zastosowania. Przegląd ułatwiający orientację.
| Stal cynkowana | Stal nierdzewna 1.4571 | Mosiądz niklowany | |
|---|---|---|---|
| Typowe zastosowanie | Hydraulika, budowa maszyn | Chemia, przemysł spożywczy | Sprężone powietrze, media neutralne |
| Odporność na korozję | Standard | Bardzo wysoka | Dobra |
| Agresywne media | Ograniczona | Tak | Ograniczona |
| Wysokie ciśnienie | Tak (seria S) | Tak (seria S) | Zależnie od wersji |
| Norma | ISO 8434-1 / DIN 2353 | ISO 8434-1 / DIN 2353 | System z pierścieniem tnącym |
Asortyment
Znajdź swoją serię.
Od przeglądu asortymentu po odpowiedni materiał – wybierz bezpośrednio kategorię odpowiednią dla Twojej aplikacji.
Obszary zastosowań
Wszędzie tam, gdzie szczelność jest kluczowa.
Złączki z pierścieniem tnącym łączą rurociągi pewnie i szczelnie – w wielu branżach i dla różnych mediów.
Budowa maszyn i instalacji
Pewne i trwałe połączenia przewodów hydraulicznych i mediów.
Technologia procesowa
Szczelne wykonanie przewodów dozujących, pomiarowych i procesowych.
Hydraulika pojazdowa i mobilna
Połączenia odporne na wysokie ciśnienie i drgania.
Przemysł spożywczy i higiena
Stal nierdzewna 1.4571 do przewodów odpornych na korozję i łatwych w czyszczeniu.
Instalacje sprężonego powietrza
Szczelne połączenia do przewodów sprężonego powietrza i sterowania.
Chemia i technologia procesowa
Odporne materiały do agresywnych mediów.
Jak postępować
Szczelne połączenie w trzech krokach.
Od wymagań do dostawy – krok po kroku do właściwego złącza skrawającego.
Określ wymagania
Określ medium, ciśnienie, zewnętrzną średnicę rury / grubość ścianki (seria L/S) oraz temperaturę.
Wybierz materiał i kształt
Wybierz materiał (stal, stal nierdzewna lub mosiądz) oraz kształt (prosty, kątowy, T, krzyżowy, wkręcany, nakręcany).
Dostawa z magazynu
Serie magazynowe dostępne od ręki, formy specjalne na zapytanie.
Często zadawane pytania
Potrzebujesz połączenia, które się utrzyma?
Najważniejsze pytania dotyczące normy, materiału, serii i montażu złączy skrawających.
Co oznacza ISO 8434-1 / DIN 2353 i pierścień skrawający 24°?
ISO 8434-1 (dawniej DIN 2353) to norma dla złączy skrawających 24° określająca wymiary i zasadę działania. Podczas dokręcania pierścień skrawający wcina się w powierzchnię rury, tworząc szczelne metalicznie połączenie na stożku 24° – zarówno kształtowe, jak i siłowe.
Jaki materiał odpowiedni jest do jakiego medium?
Stal cynkowana do hydrauliki i budowy maszyn, stal nierdzewna 1.4571 do chemii, przemysłu spożywczego i agresywnych mediów, mosiądz niklowany do sprężonego powietrza i mediów neutralnych. Decydujące znaczenie mają medium, obciążenie korozyjne i ciśnienie.
Seria L czy S – kiedy którą wybrać?
Seria L (lekka) obejmuje średnie zakresy ciśnień, seria S (ciężka) przeznaczona jest do wysokich ciśnień. Wybór zależy od ciśnienia roboczego, zewnętrznej średnicy rury i grubości ścianki.
Czy złącza skrawające są wielokrotnego użytku?
Tak, złącza skrawające można wielokrotnie rozłączać i ponownie montować. Po wstępnym montażu – nacinaniu pierścienia skrawającego – połączenie jest dokręcane z określoną siłą podczas montażu końcowego; rozłączanie i ponowne dokręcanie jest możliwe.
Jaka jest różnica między złączką zaciskową, wciskową a gwintową?
Złącze skrawające łączy rury poprzez pierścień wcinający się w powierzchnię zgodnie z ISO 8434-1 i jest odporne na wysokie ciśnienia. Złącza wtykowe to szybkie połączenia zatrzaskowe stosowane w pneumatyce, złącza śrubowe działają na bazie stożka uszczelniającego lub uszczelki.
Pasujące produkty
Powiązane systemy złączek
Uzupełniające techniki połączeń i warianty materiałowe do Twojego projektu.
Wybierz teraz
Gotowy na połączenie, które wytrzyma ciśnienie?
Przeglądaj asortyment lub skonsultuj dobór – znajdziemy odpowiednie złącze skrawające do Twojej aplikacji.
