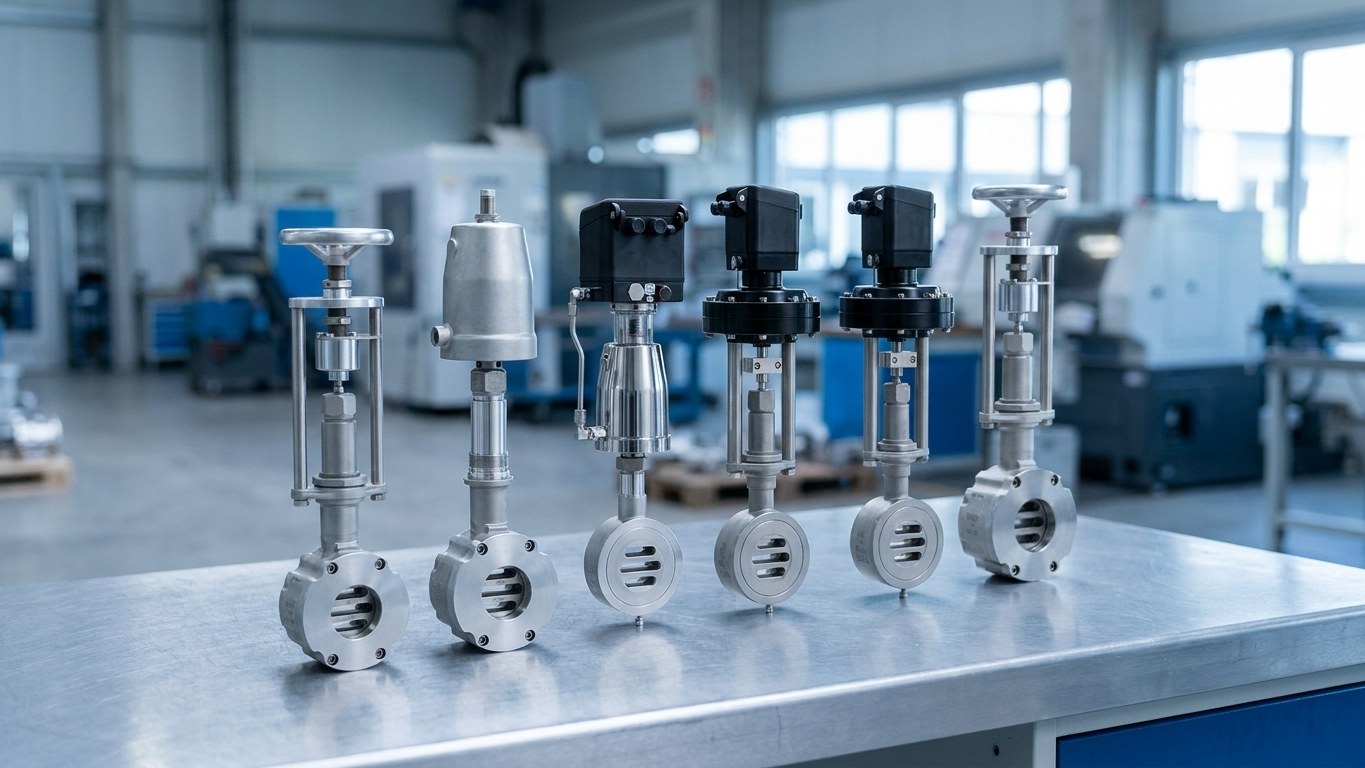

Zawory suwakowe – regulacyjne, nastawcze i odcinające do wymagających zastosowań
Zawory suwakowe STASTO niezawodnie regulują, nastawiają i odcinają media neutralne i silnie agresywne tam, gdzie klasyczne zawory grzybkowe osiągają swoje granice – od −60 °C do +350 °C, przy wysokich różnicach ciśnień i w zwartej konstrukcji kołnierzowej. Czy to proces wysokotemperaturowy, zastosowania kriogeniczne, przemysł oponiarski czy chemiczny: oferujemy kompletne serie SG01–SG17 – jako zawory ręczne, odcinające, pneumatyczne lub elektryczne zawory regulacyjne oraz regulatory ciśnienia.
Seria GS1 w wykonaniu międzykołnierzowym
Dlaczego STASTO
Dlaczego zawory suwakowe STASTO
Solidna armatura, szeroki wybór napędów i wsparcie techniczne specjalistów – do precyzyjnej regulacji i pewnego odcięcia w wymagających procesach.
Made in Europe
Solidna armatura z europejskiej produkcji – krótkie drogi dostaw i niezawodna jakość.
Wysokie i niskie temperatury
Temperatury medium od −60 °C do +350 °C w jednej konstrukcji (seria elektryczna SG08 do +230 °C).
Sprawdzona zasada zaworu suwakowego
Bardzo mały skok dla krótkich czasów przełączania, wysoka przepustowość i wysokie wartości kvs przy małej masie.
Szeroki wybór napędów
Kółko ręczne, pneumatyczny napęd tłokowy lub membranowy, elektryczny napęd silnikowy – plus regulator ciśnienia sterowany medium własnym.
Zasada działania
Zasada działania zaworu suwakowego
W zaworze suwakowym dwa krążki uszczelniające – jeden stały i jeden ruchomy – ślizgają się po sobie płasko. Poprzez nakładające się otwory przelotowe przekrój przepływu jest otwierany lub zamykany. Skok jest bardzo mały, ponieważ przesuwany jest tylko ruchomy krążek – prostopadle do kierunku przepływu – zamiast dosuwania stożka do gniazda.
Zalety w porównaniu z zaworami grzybkowymi
- Małe siły uruchamiania
- Kompaktowe napędy wystarczą nawet przy wysokich różnicach ciśnień.
- Szybkie czasy przełączania
- Krótkie czasy reakcji i przełączania dzięki małemu skokowi.
- Wysokie wartości kvs
- Wysokie wartości przepływu przy kompaktowej budowie międzykołnierzowej i małej masie.
- Wybierana charakterystyka
- Charakterystyka liniowa lub równoprocentowa – do precyzyjnej regulacji lub określonego odcięcia.
Budowa i materiały
- Wykonanie międzykołnierzowe
- Kompaktowa i lekka – oszczędza miejsce montażu oraz ułatwia instalację i konserwację.
- Materiały
- Stal węglowa lub stal nierdzewna 1.4408 / 1.4581 do mediów neutralnych i silnie agresywnych.
- Klasy ciśnień
- Standardowo PN16/40 (seria GS1), wyższe klasy do PN100 / ANSI600 w serii GS3.
- Opcje
- Mieszki metalowe, sygnalizacja położenia, wyłączniki krańcowe, zintegrowany regulator pozycjonera i/p.
Rodzaje napędów
Porównanie wariantów napędu
Od ręcznego koła ręcznego przez pneumatyczne siłowniki tłokowe i membranowe po elektryczny napęd silnikowy – właściwy typ napędu zależy od funkcji, zasilania pomocniczego i zakresu temperatury.
| Pokrętło ręczne | Pneumatyczny tłokowy | Pneumatyczny membranowy | Elektryczny silnikowy | |
|---|---|---|---|---|
| Serie | SG01/SG02 | SG05/SG06 | SG07/SG09 | SG08 |
| Funkcja | Odcinanie i regulacja (ręczna) | Nastawianie/regulacja | Nastawianie/regulacja | Nastawianie/regulacja |
| Energia pomocnicza | Brak | Sprężone powietrze | Sprężone powietrze | Prąd elektryczny (bez sieci sprężonego powietrza) |
| Zakres temperatur | −60…+350 °C | −60…+350 °C | −60…+350 °C | −60…+230 °C |
| Średnica nominalna | DN15…DN150 | DN15…DN150 | DN15…DN250 (GS3) | DN15…DN125 |
| Typowe zastosowanie | Ręcznie bez energii pomocniczej | Krótkie czasy reakcji | Wysokie różnice ciśnień | Instalacje bez sprężonego powietrza |
Konstrukcje i serie
Zawory suwakowe – przegląd
Wszystkie serie z serii GS1 w wykonaniu międzykołnierzowym, ze stali węglowej lub nierdzewnej (1.4408 / 1.4581), standardowe ciśnienie nominalne PN16/40. Przy składaniu zamówienia chętnie pomożemy ustalić kod typów.
Obszary zastosowań
Gdzie zawory suwakowe wykazują swoją przewagę
Od produkcji opon, przez procesy wysokotemperaturowe, po przemysł chemiczny – zawory suwakowe sprawdzają się przy wymagających mediach i szybkich cyklach przełączeń.

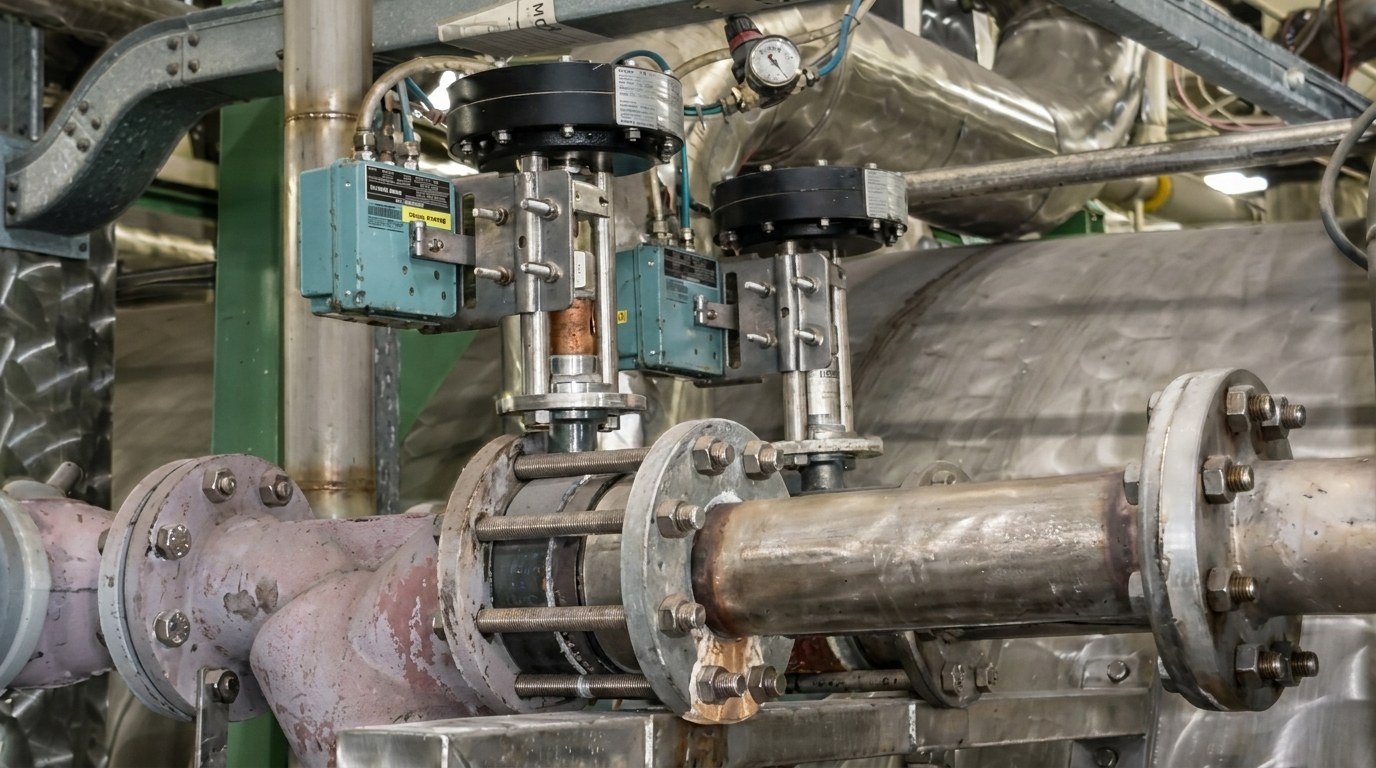

Przemysł oponowy
Precyzyjne i szybkie sterowanie mediami grzewczymi i wulkanizacyjnymi, takimi jak para przegrzana, gorąca woda i azot – do +350 °C w pracy ciągłej. Kompaktowa budowa do pras grzewczych i rozdzielni mediów.

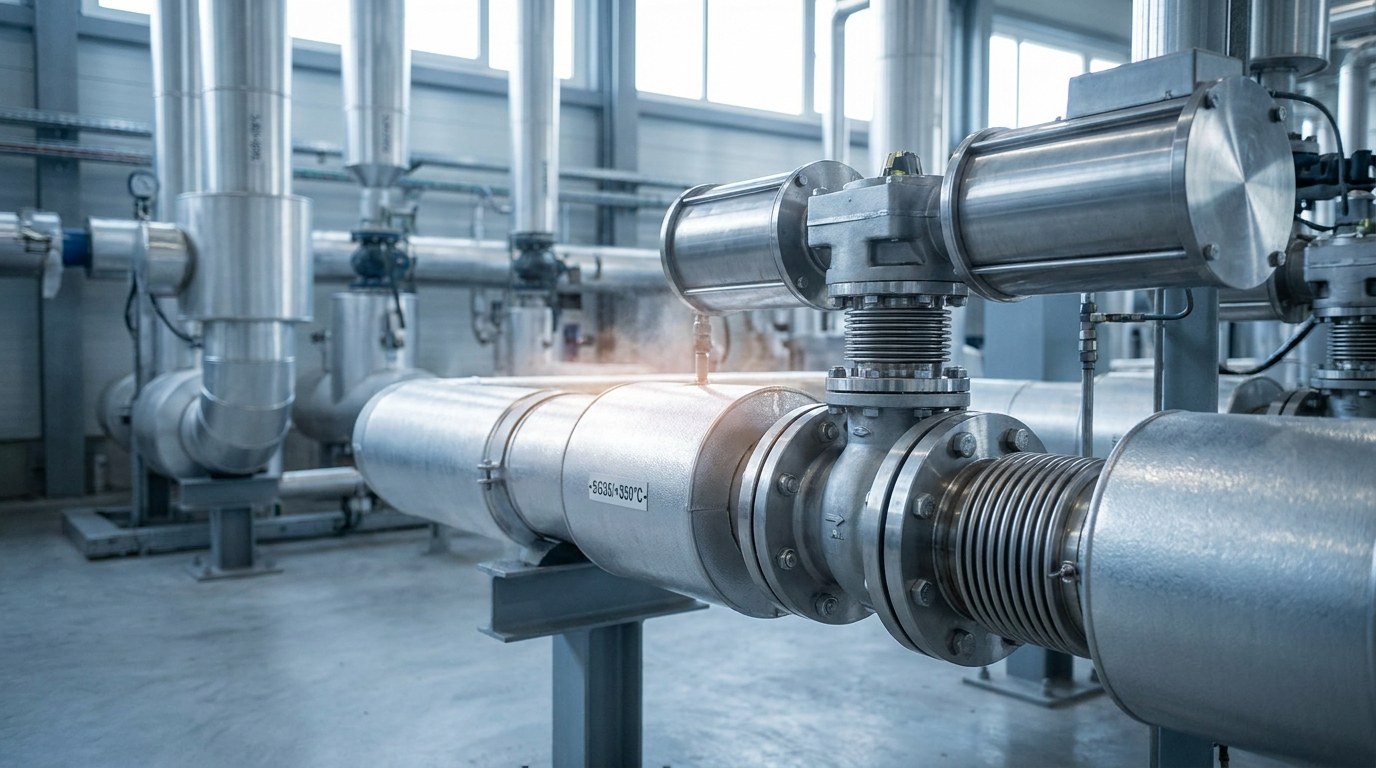

Procesy wysokotemperaturowe
Do +350 °C (SG01–SG07, SG09) dla gorących mediów, pary i obiegów oleju termalnego. Opcjonalne uszczelnienie mieszkiem metalowym zwiększa bezpieczeństwo przy mediach krytycznych.

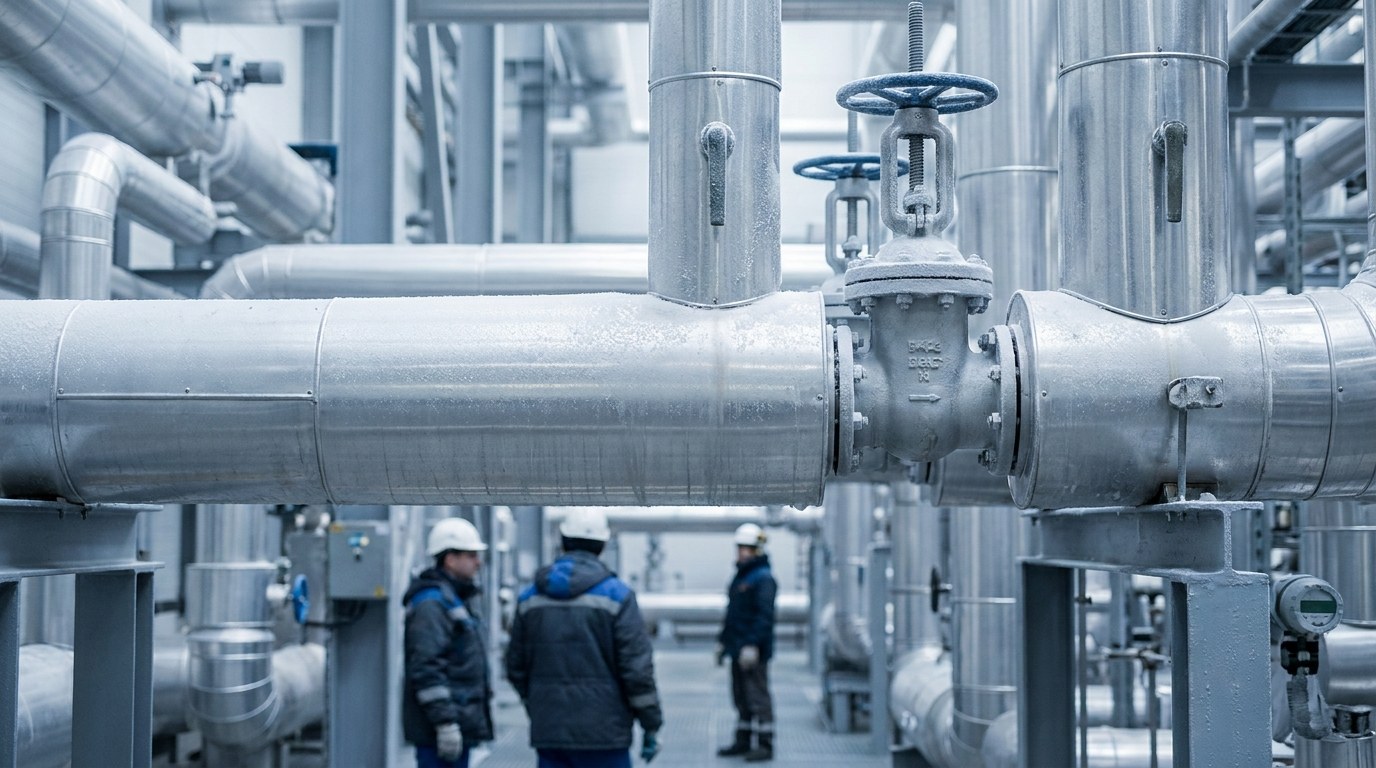

Zastosowania niskotemperaturowe
Do −60 °C dla zimnych mediów procesowych i obiegów niskotemperaturowych, w których standardowe armatura ulega kruchości.

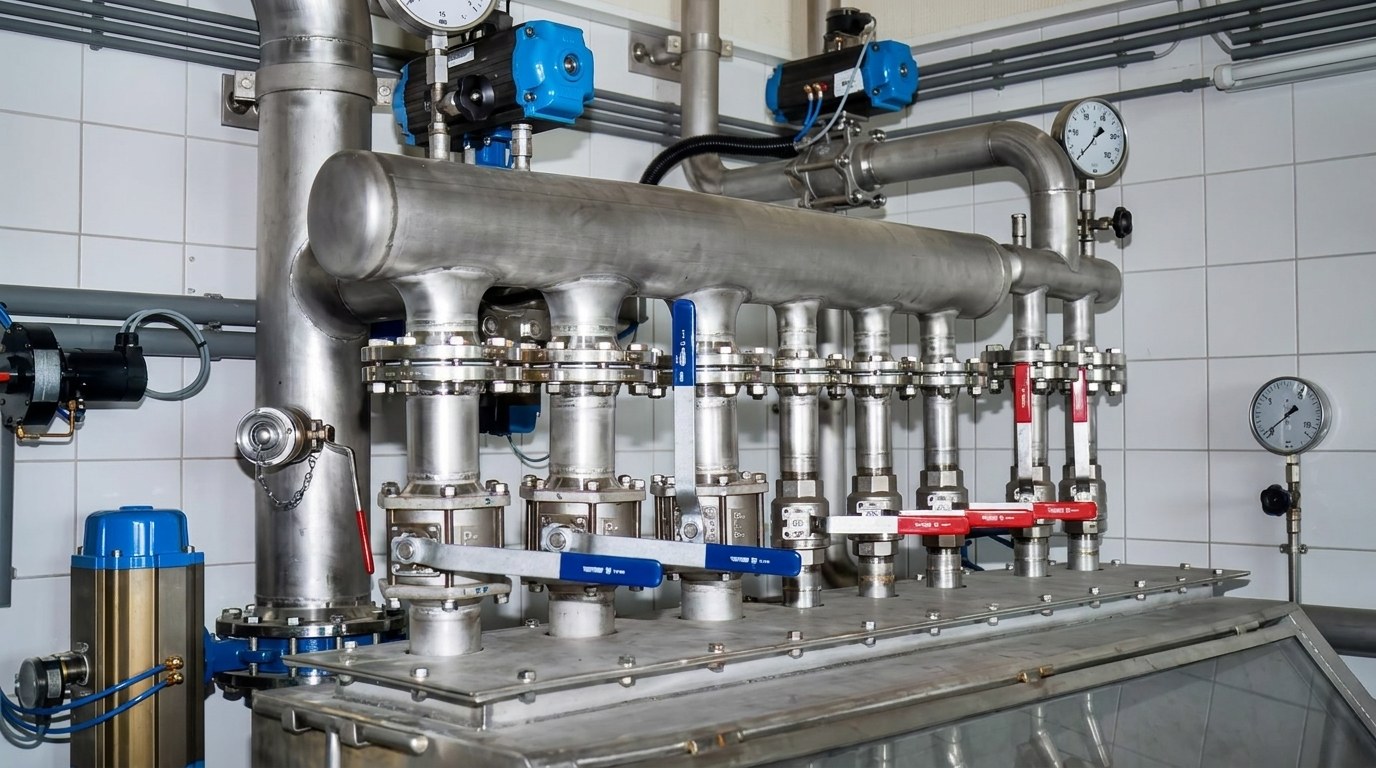

Chemia i inżynieria procesowa
Stal nierdzewna (1.4408 / 1.4581) do przełączania i regulacji mediów neutralnych do silnie agresywnych. Wysokie wartości kvs przy małej masie.

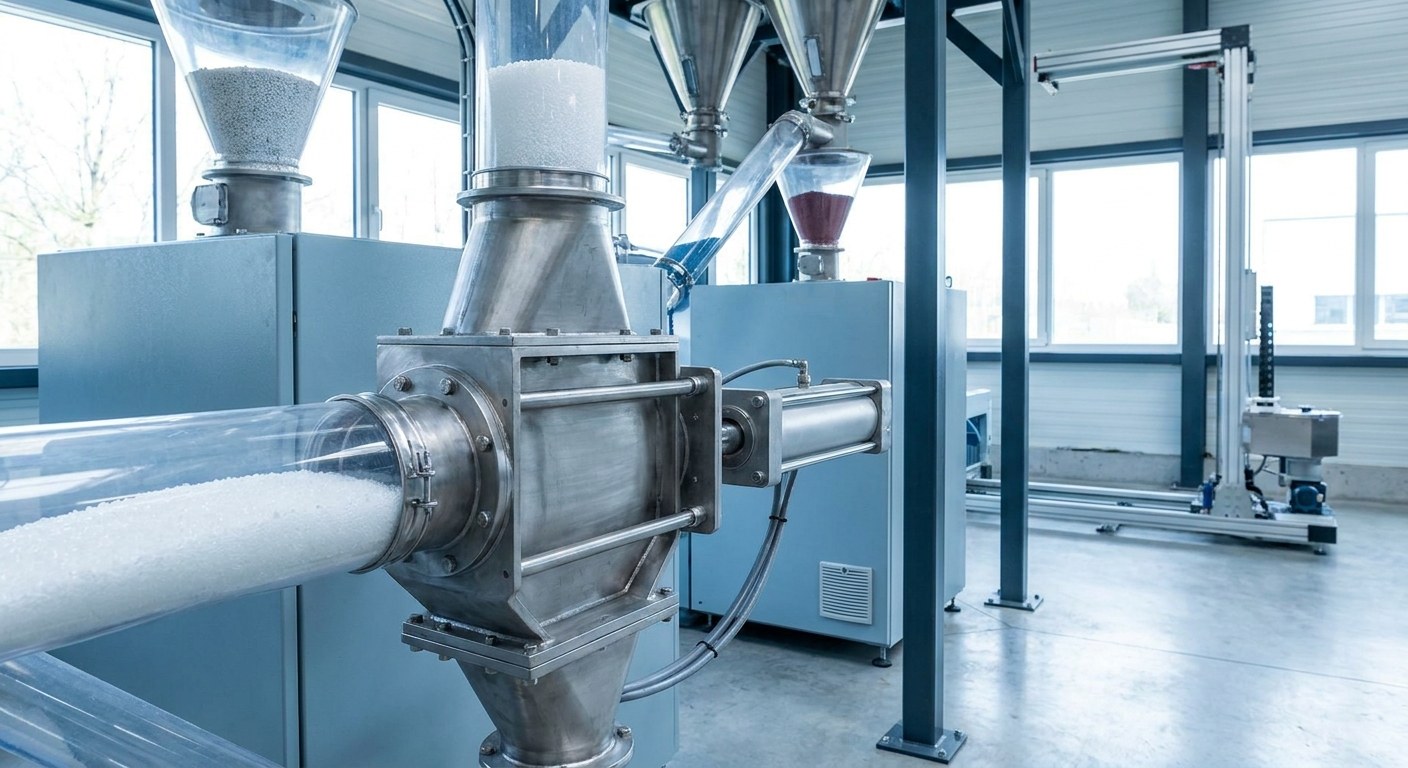

Tworzywa sztuczne i granulat
Solidna technika zasuwy z krótkim skokiem do procesów z wymagającymi mediami i szybkimi cyklami przełączania przy obsłudze materiałów sypkich.

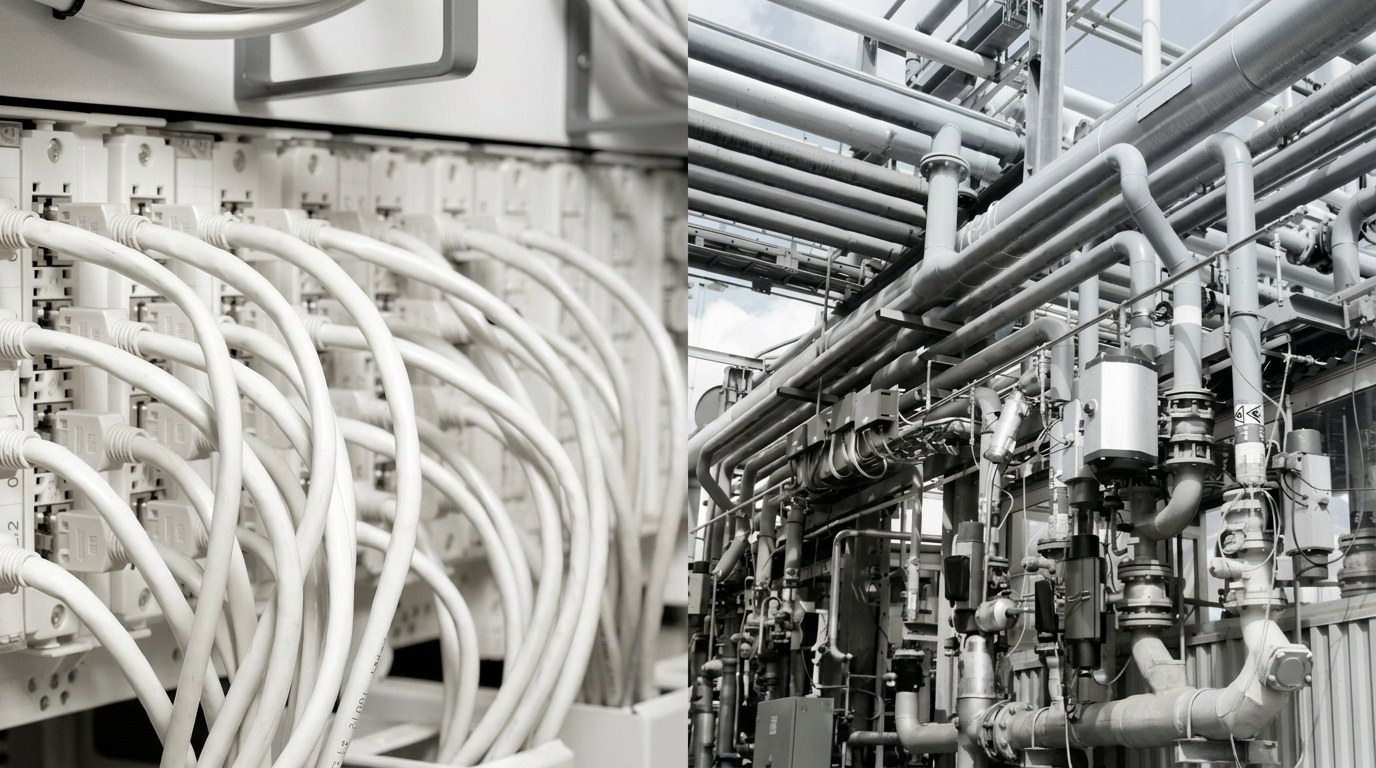

Budowa instalacji i maszyn
Kompaktowa konstrukcja kołnierzowa międzyprzyrubowa oszczędza przestrzeń i masę oraz ułatwia integrację w rurociągach i rozdzielaczach mediów.
Poradnik doboru
Znajdź odpowiedni zawór suwakowy
Cztery kroki do właściwej serii – lub prześlij nam medium, temperaturę, ciśnienie i funkcję, a my zarekomendujemy odpowiednie wykonanie.
Określ temperaturę i funkcję
Wysoka temperatura do +350 °C → SG01–SG07 lub SG09, elektryczny (SG08) do +230 °C. Tylko odcinanie → SG03/SG04, regulacja/pozycjonowanie → SG05–SG09, ręczny → SG01/SG02, utrzymanie stałego ciśnienia → SG17.
Napęd, klasa ciśnienia i średnica nominalna
Wybierz kółko ręczne, pneumatyczny napęd tłokowy lub membranowy albo elektryczny napęd silnikowy. Standard PN16/40, DN15…DN150 (GS1); wyższe ciśnienia do PN100/ANSI i średnice nominalne do DN250 przez SG09.
Materiał i klucz typowy
Stal węglowa lub stal nierdzewna, charakterystyka liniowa lub równoprocentowa, opcjonalnie mieszkowy uszczelniacz dławicy, sygnalizacja położenia lub pozycjoner. Wspólnie ustalimy klucz typowy.
Logistyka i serwis
Dostawa, konfiguracja i doradztwo
Wspieramy na każdym etapie – od doboru i konfiguracji według karty katalogowej po zakup z produkcji europejskiej.
Krótkie drogi w Europie
Dostawa z produkcji europejskiej (Made in Europe) – gwarancja niezawodnej jakości.
Doradztwo techniczne
Technicy aplikacyjni wspierają w doborze, obliczeniach i kodzie typów.
Konfiguracja według karty katalogowej
Na podstawie DN, klasy ciśnienia, materiału, napędu i opcji dobieramy właściwe wykonanie.
Zapytanie zamiast domysłów
Kod typów należy podać zgodnie z kartą katalogową – wspólnie sprawdzimy Twoją konfigurację.
FAQ
Często zadawane pytania o zawory suwakowe
Odpowiedzi dotyczące zasady działania, zakresu temperatur, rodzajów napędów i doboru.
Co to jest zawór suwakowy?
Zawór suwakowy reguluje lub odcina przepływ za pomocą dwóch płaskich tarcz uszczelniających ślizgających się po sobie. Bardzo mały skok zapewnia krótkie czasy przełączania, wysokie wartości kvs i małą masę w zwartej konstrukcji międzykołnierzowej.
Jaka jest różnica między zaworem regulacyjnym a zaworem odcinającym?
„Zawór regulacyjny" to ogólne określenie armatury z napędem, która ustawia przepływ w każdej pozycji pośredniej (regulacja); „zawór odcinający" przełącza tylko OTWÓRZ/ZAMKNIJ. STASTO oferuje ręczne zawory regulacyjne (SG01/SG02), zawory odcinające (SG03/SG04) oraz napędzane zawory regulacyjne (SG05–SG09).
Czy zawory suwakowe nadają się do wysokich temperatur?
Tak – serie ręczne i pneumatyczne (SG01–SG07, SG09) są przystosowane do pracy w temperaturach do +350 °C. Opcjonalny metalowy mieszek zwiększa bezpieczeństwo przy krytycznych mediach.
Czy dostępne są zawory suwakowe do niskich temperatur?
Tak, do −60 °C – przeznaczone do procesów kriogenicznych, w których wiele standardowych armatury ulega kruchości i awarii.
Jakie są dostępne rodzaje napędów?
Pokrętło ręczne (SG01/SG02), pneumatyczny napęd tłokowy (SG05/SG06), pneumatyczny napęd membranowy (SG07/SG09) oraz elektryczny napęd silnikowy (SG08). Regulator ciśnienia SG17 działa na zasadzie samosterowania medium bez zewnętrznego źródła energii.
Dlaczego zawory suwakowe stosowane są w przemyśle oponiarskim?
Ponieważ szybko i z dużą zdolnością przełączania sterują i regulują gorące media, takie jak para i gorąca woda do +350 °C. Krótkie czasy przełączania, kompaktowa budowa i mała masa idealnie pasują do pras wulkanizacyjnych i rozdzielni mediów.
Napęd pneumatyczny czy elektryczny – co jest lepsze?
Napędy pneumatyczne (SG05–SG07, SG09) są kompaktowe i szybkie – idealne, gdy dostępne jest sprężone powietrze. Napędy elektryczne (SG08) to wybór tam, gdzie brak sieci sprężonego powietrza; ich zakres temperatur sięga do +230 °C.
Jakie średnice nominalne i klasy ciśnień są dostępne?
Standard to DN15…DN150 przy PN16/40 (seria GS1). Dla wyższych ciśnień (do PN100 / ANSI600) i średnic nominalnych do DN250 dostępna jest seria SG09 (seria GS3).
