Armatura · Zawory kulowe

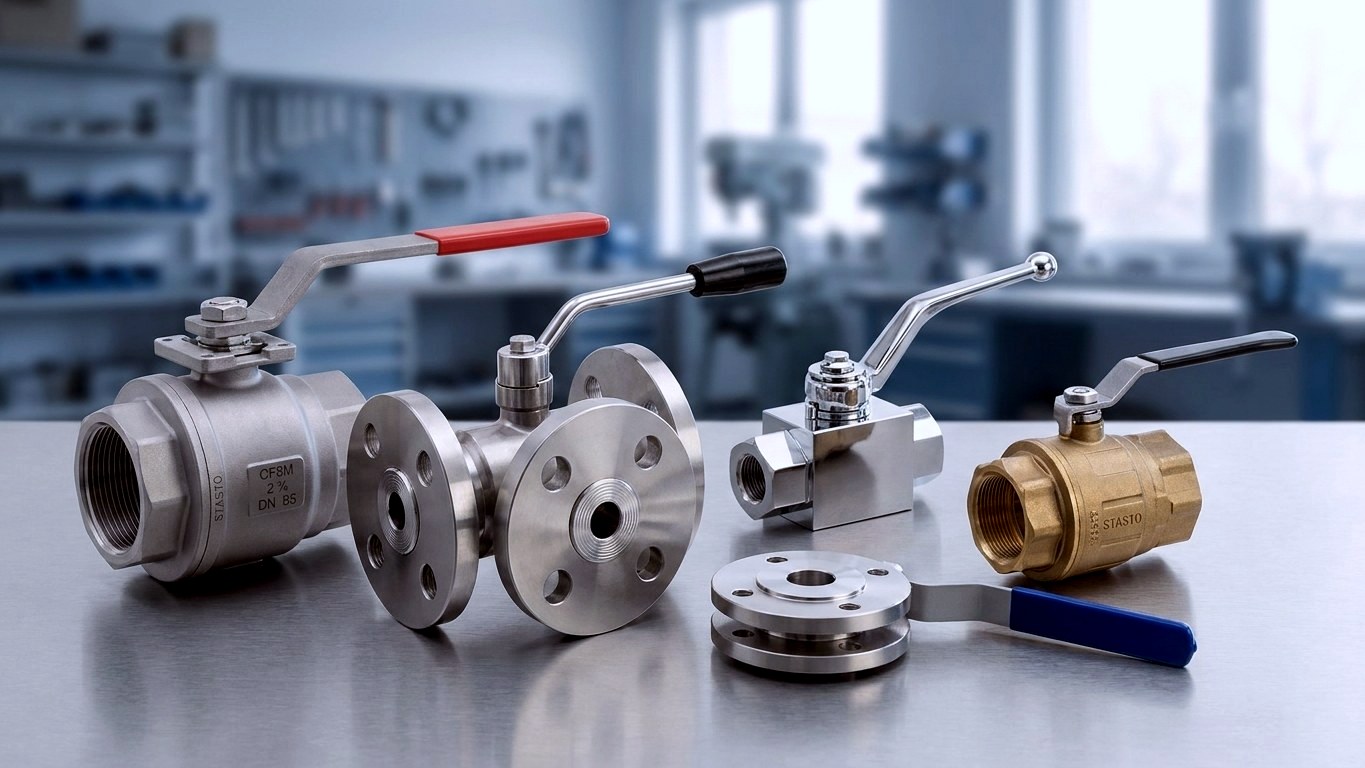

Zawory kulowe ze stali nierdzewnej — zawory odcinające gwintowane i kołnierzowe
Gdy medium jest agresywne, temperatura się zmienia lub instalacja wymaga czyszczenia, o trwałości armatury odcinającej decyduje materiał. Zawory kulowe ze stali nierdzewnej są dlatego standardem w przemyśle chemicznym, technice procesowej, produkcji spożywczej oraz w budowie maszyn i instalacji: odporne na korozję, wytrzymałe mechanicznie, o niskich oporach przepływu przy pełnym przelocie i wyraźnym ruchu przełączającym 90°. W STASTO znajdziecie Państwo pełną linię produktową — od dwuczęściowych zaworów z gwintem wewnętrznym, przez trzyczęściowe wykonania serwisowalne i zawory kulowe kołnierzowe, aż po zawory kulowe wysokociśnieniowe oraz gotowo skonfigurowane jednostki z napędem pneumatycznym obrotowym lub elektrycznym.
Materiał, konstrukcja i napęd z jednego źródła
Twoje korzyści
Dlaczego zawory kulowe ze stali nierdzewnej od STASTO
Numer materiału zamiast ogólnego pojęcia, konstrukcja dopasowana do koncepcji serwisowej oraz jeden partner dla armatury, napędu i osprzętu.
Materiały dopasowane do medium
W zależności od serii korpus i kula dostępne są w gatunkach 1.4401, 1.4404, 1.4571 lub jako korpus odlewany 1.4408; wersje kołnierzowe serii 720000 wykonane są w 1.4301. Dokładne zestawienie materiałowe podane jest w opisie każdego artykułu — dzięki temu porównujesz numer materiału z numerem materiału.
Konstrukcja dwu- lub trzyczęściowa — zależnie od koncepcji serwisowej
Dwuczęściowe zawory kulowe, takie jak serie 701000 oraz 704000/700000, są kompaktowe i atrakcyjne cenowo. Trzyczęściowe wersje serii 710000, 710009 i 710060 można otworzyć bez demontażu z rurociągu; uszczelnienia i kula są wymienne bez rozłączania instalacji.
Pełny przelot jako standard
Serie gwintowane wykonane są przeważnie z pełnym przelotem, czyli z otworem kuli w rozmiarze nominalnym — niski spadek ciśnienia oraz, w zależności od wersji, możliwość przepłukiwania. Zredukowany przelot oraz otwór kuli w kształcie L lub T oferują wielodrogowe serie BA037/BA038.
Od dźwigni ręcznej do zautomatyzowanego zaworu odcinającego
Ten sam zawór kulowy dostępny jest w wersji ręcznej lub jako zespół z napędem pneumatycznym obrotowym (serie BAB1, BAC1, BAC4, BAC5, BAL1/BAT1) bądź napędem elektrycznym (serie 8E004, 8E014, 8E028/8E029, 8E032, 8E033) — opcjonalnie z zamontowanym zaworem sterującym NAMUR, cewką elektromagnetyczną i wtyczką urządzeniową.
Poradnik doboru
Wybór zaworu kulowego ze stali nierdzewnej — na co zwrócić uwagę
Materiał, konstrukcja, uszczelnienie i przyłącze wspólnie decydują o tym, czy armatura sprawdzi się w eksploatacji. Najważniejsze kryteria wyboru w skrócie.
Materiały i numery materiałowe
- 1.4401 / 1.4404
- Stale austenityczne na korpus i kulę w kilku seriach gwintowych; 1.4401 polerowana np. w dwuczęściowej serii 701000.
- 1.4408
- Materiał korpusów odlewanych, m.in. w seriach 3-drogowych BA037/BA038 z kulą wykonaną z 1.4401.
- 1.4571
- Odmiana stabilizowana tytanem, stosowana np. w seriach wysokociśnieniowych takich jak BA102 w połączeniu z 1.4404.
- 1.4301
- Materiał zaworów kulowych kołnierzowych serii 720000 z pełnym przelotem.
Konstrukcja i przyłącze
- Dwuczęściowe
- Kompaktowe wykonanie z gwintem wewnętrznym, np. serie 700000/704000 oraz 701000 — oszczędne pod względem miejsca i ekonomiczne.
- Trójdzielny
- W stanie zabudowanym otwierany, kula i uszczelnienia wymienialne — serie 710000, 710009 i 710060.
- Kołnierzowy
- Do większych średnic nominalnych i przewodów kołnierzowych, np. seria 720000 z PN 16 i średnicami nominalnymi 15 do 150 mm.
- Wielodrogowy
- Zawory kulowe 3-drogowe BA037/BA038, uszczelnienie trójstronne, otwór kuli L lub T, zakres ciśnienia 0…64 bar.
Zestaw uszczelnień i warunki eksploatacji
- PTFE / PTFE-FKM
- Standardowe połączenie do cieczy, gazów i sprężonego powietrza w seriach podstawowych.
- Wersja parowa
- Seria 710060 ze wzmocnionym uszczelnieniem, temperatura medium do +198 °C, zakres ciśnienia dla pary 0…15 bar.
- PTFE wzmocnione grafitem węglowym
- Do wysokich wymagań, np. wariant BA469-34N-L-AH3C z zakresem 0…138 bar, Class 800, antystatyczny, Fire-Safe i oznaczenie ATEX — cechy dotyczą konkretnego wariantu, nie mają charakteru ogólnego.
- Niska przestrzeń martwa
- Seria 710009 z geometrią uszczelnienia o niskiej lub zerowej przestrzeni martwej, do instalacji o wysokich wymaganiach czystościowych.
Automatyzacja
- Dwustronnego działania
- Napędy pneumatyczne obrotowe serii BAB1, BAC1, BAC4, BAC5 do zdefiniowanego otwierania i zamykania, typowe ciśnienia sterujące od 5,5 bar.
- Jednostronnego działania
- Powrót sprężynowy zapewniający bezpieczne położenie awaryjne przy zaniku sprężonego powietrza, m.in. serie BAL1/BAT1.
- Napęd elektryczny
- Serie 8E004, 8E014, 8E028/8E029, 8E032 i 8E033 dla instalacji bez sieci sprężonego powietrza; napięcie, czas przełączania i styki sygnalizacyjne zależą od typu napędu.
- Osprzęt sterujący i sygnalizacyjny
- Zawór sterujący NAMUR, cewka elektromagnetyczna, wtyczka urządzenia oraz sygnalizacja położeń krańcowych — opcjonalnie w zabudowie kompletnej.
Porównanie konstrukcji
Dwuczęściowe, trzyczęściowe, kołnierzowe lub wysokociśnieniowe
Cztery konstrukcje, cztery profile zastosowań: zestawienie porządkuje przyłącze, możliwości serwisowe i typowe serie.
| 2-częściowy gwintowany | 3-częściowy gwintowany | Kołnierzowy | Wysokie ciśnienie | |
|---|---|---|---|---|
| Typowe serie | 700000/704000, 701000 | 710000, 710009, 710060 | 720000, 721000, 760000 | BA102, BA234 |
| Przyłącze | Gwint wewnętrzny | Gwint wewnętrzny | Kołnierz, np. PN 16 | zależnie od wykonania |
| Konserwacja | Wymiana armatury | możliwość otwarcia w stanie zabudowanym | związana z przewodem, przez kołnierz | dobierana w zależności od zastosowania |

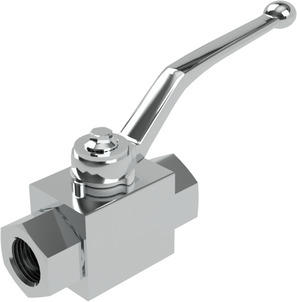

| Zakres ciśnienia (przykład) | 0…40 bar (704000) | w zależności od serii, para 0…15 bar (710060) | PN 16 (720000) | do 350 bar (BA102) |
| Materiał (przykład) | 1.4401 polerowany (701000) | 1.4401/1.4404 w zależności od serii | 1.4301 (720000) | 1.4571/1.4404 (BA102) |
| Zaleta | kompaktowy i ekonomiczny | do czyszczenia i serwisowania | duże średnice nominalne do 150 mm | wysokie stopnie ciśnienia |
Asortyment
Rodzaje konstrukcji i zakres asortymentu
Od ręcznego zaworu kulowego z gwintem wewnętrznym po zautomatyzowaną armaturę kołnierzową — tutaj przejdziesz od razu do odpowiedniej kategorii produktowej.
Obszary zastosowań
Typowe zastosowania
Gdzie kulowe zawory ze stali nierdzewnej pokazują swoje mocne strony — i jakie kryterium doboru jest w danym przypadku decydujące.
Chemia i technika procesowa
Agresywne i zmienne media wymagają zdefiniowanych połączeń materiałowych. Liczą się tutaj stale austenityczne, takie jak 1.4401, 1.4404 czy 1.4571, oraz uszczelnienia na bazie PTFE. W zależności od strefy i wymagań użytkownika stosuje się warianty antystatyczne, Fire-Safe lub oznaczone ATEX — który wariant to spełnia, sprawdzisz w opisie artykułu.
Instalacje spożywcze, napojowe i mediów czystych
Kryterium doboru jest tu możliwość czyszczenia. Trójczęściowe zawory kulowe z pełnym przelotem można otwierać i inspekcjonować; serie z uszczelnieniami o niskiej lub zerowej przestrzeni martwej, jak 710009, ograniczają osadzanie się zanieczyszczeń w obszarze uszczelnienia. Do procesów CIP/SIP prosimy podać dane dotyczące temperatury i medium.
Obiegi parowe i gorącej wody
W przypadku pary decydujące są materiał uszczelnienia oraz charakterystyka ciśnienie–temperatura. Trójczęściowa seria 710060 jest przeznaczona wyraźnie do pary: wzmocniona PTFE/FKM, temperatura medium do +198 °C, zakres ciśnienia pary 0…15 bar. Średnica nominalna i długość zabudowy zależnie od wielkości.
Sprężone powietrze, próżnia i gazy techniczne
W pneumatyce zawory kulowe ze stali nierdzewnej pełnią funkcję elementu odcinającego i serwisowego w środowisku korozyjnym lub przy wymaganiach bezolejowych i beztłuszczowych. Pasujące złączki i szybkozłącza w 1.4404, 1.4305 lub 1.4571 znajdziesz w asortymencie pneumatyki.
Hydraulika, stanowiska badawcze i dozowanie
Tutaj decydują poziom ciśnienia i częstotliwość przełączeń. Serie wysokociśnieniowe o zakresach ciśnienia do 350 bar, w połączeniu z dwustronnie działającym napędem pneumatycznym obrotowym, umożliwiają zdalnie sterowane odcinanie w cyklu testowym.
Budowa maszyn i urządzeń, OEM
Przy maszynach seryjnych liczą się powtarzalne konfiguracje: ta sama seria, ten sam napęd, to samo sygnalizowanie zwrotne we wszystkich partiach produkcyjnych. Zapisujemy taką kombinację jako artykuł, aby Twoja lista materiałowa pozostała stabilna.
Zaopatrzenie

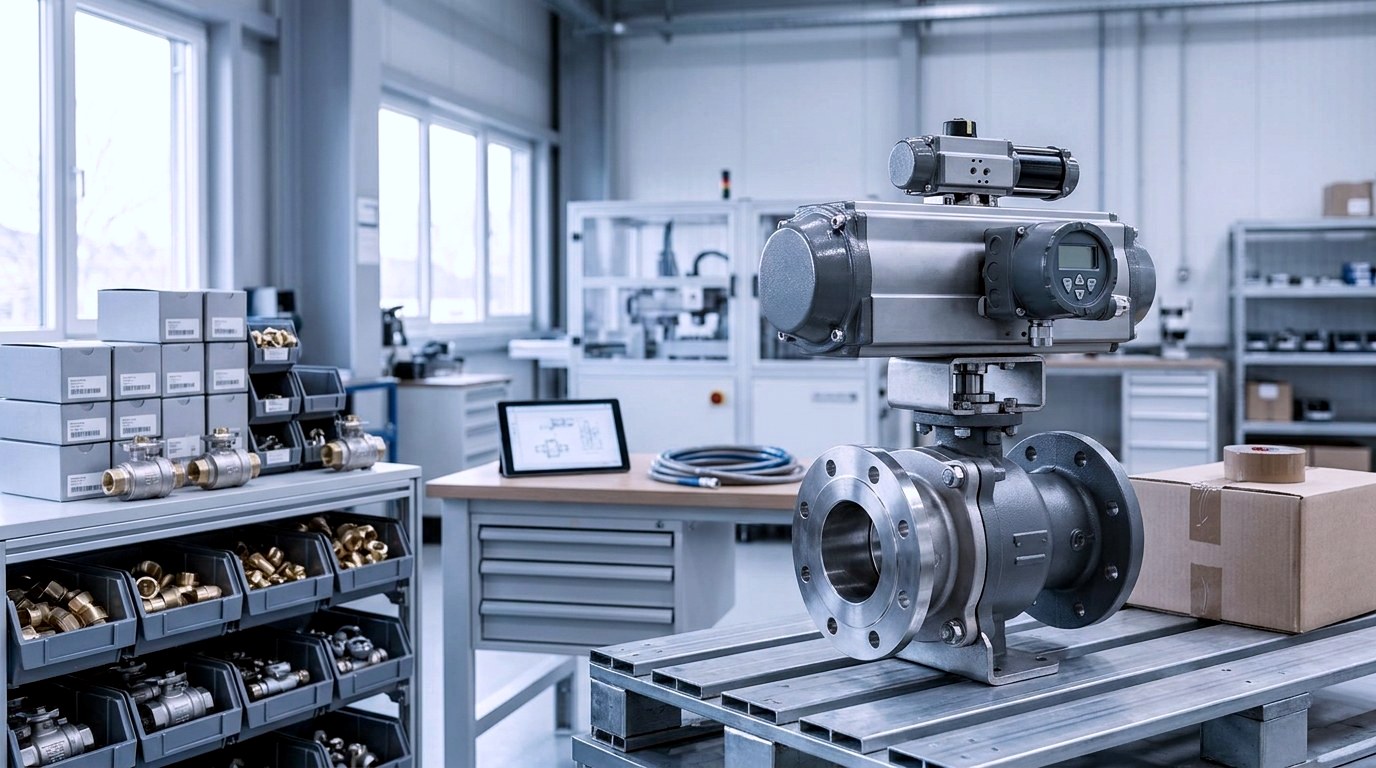

Dostępność, zapytanie i dostawa
Dostępność różni się w zależności od serii, średnicy nominalnej i wykonania. Typowe rozmiary gwintów serii standardowych są zazwyczaj dostępne w krótkim terminie; materiały specjalne, duże średnice nominalne oraz jednostki konfigurowane z napędem są planowane indywidualnie dla danego projektu.
Dostępność i termin
Widoczna dla danego artykułu w sklepie lub na zapytanie — prosimy zawsze podawać numer artykułu.
Jednostki konfigurowane
Armatura, napęd, zawór sterujący i sygnalizacja zwrotna są kompletowane zgodnie ze zleceniem; termin dostawy na zapytanie.
Dokumenty i wersje specjalne
Dokumenty materiałowe i atestacyjne, uszczelnienia specjalne oraz wykonania według norm zakładowych klienta ustalamy indywidualnie dla projektu — prosimy podać w zapytaniu.
Części zamienne i zapotrzebowania ramowe
Zestawy naprawcze do armatury trójdzielnej prosimy zamawiać z podaniem serii i średnicy nominalnej. Dla powtarzających się zapotrzebowań zapisujemy Państwa konfigurację, aby zamówienia uzupełniające były zawsze identyczne.
Jak pracujemy
Trzy kroki do odpowiedniej armatury
Od danych eksploatacyjnych do skonfigurowanego zespołu — z doradztwem technicznym specjalistów od armatury.
Podaj dane eksploatacyjne
Medium, ciśnienie, temperatura, średnica nominalna i rodzaj przyłącza wystarczą jako punkt wyjścia. W przypadku mediów czystych lub pary prosimy podać także metodę czyszczenia i liczbę cykli.
Dobór serii i materiału
Dobieramy konstrukcję, numer materiału i zestaw uszczelnień oraz sprawdzamy, czy pasuje wersja dwu- lub trzyczęściowa, kołnierzowa czy wysokociśnieniowa.
Konfiguracja napędu i osprzętu
Na życzenie łączymy armaturę, napęd pneumatyczny obrotowy lub elektryczny, zawór sterujący NAMUR i sygnalizację położenia końcowego w jeden zespół i zapisujemy konfigurację do zamówień powtórnych.
Najczęstsze pytania
Pytania o zawory kulowe ze stali nierdzewnej
Materiały, konstrukcje, para i automatyzacja — krótko wyjaśnione.
Jaka stal nierdzewna nadaje się do zaworów kulowych?
W zaworach kulowych, w zależności od serii, stosowane są materiały austenityczne 1.4401, 1.4404, 1.4571, korpus odlewany 1.4408 oraz 1.4301. Konkretne połączenie materiału korpusu i kuli podane jest w opisie każdego artykułu — dzięki temu porównujecie numer materiału z numerem materiału, zamiast ogólnikowego określenia „stal nierdzewna”.
Jaka jest różnica między dwu- a trzyczęściowymi zaworami kulowymi?
Zawory kulowe dwuczęściowe są kompaktowe i ekonomiczne, natomiast trzyczęściowe można otwierać i serwisować bez demontażu z instalacji. Wersje dwuczęściowe znajdziecie m.in. w seriach 700000/704000 i 701000, a trzyczęściowe w seriach 710000, 710009 i 710060, w których kula i uszczelnienia są wymienne.
Czy istnieją zawory kulowe ze stali nierdzewnej do pary?
Tak, trzyczęściowa seria 710060 jest przeznaczona specjalnie do pary: wzmocnione uszczelnienie PTFE/FKM, temperatura medium do +198°C i zakres ciśnienia dla pary 0…15 bar. Średnica nominalna i długość zabudowy różnią się w zależności od wielkości.
Jakie ciśnienie wytrzymują zawory kulowe ze stali nierdzewnej?
Zakres ciśnienia zależy od serii: serie gwintowane wynoszą np. 0…40 bar (seria 704000) lub 0…105 bar (seria 701000), wersje kołnierzowe serii 720000 — PN 16. Serie wysokociśnieniowe, jak BA102, mają korpus i kulę wykonane z 1.4571/1.4404, przeznaczone dla cieczy do 350 bar.
Czy kulowy zawór ze stali nierdzewnej można zautomatyzować?
Tak, te same zawory kulowe są dostępne jako gotowy zespół z napędem pneumatycznym obrotowym lub napędem elektrycznym. Pneumatyczne — serie BAB1, BAC1, BAC4, BAC5 i BAL1/BAT1, elektryczne — serie 8E004, 8E014, 8E028/8E029, 8E032 i 8E033 — opcjonalnie z zaworem sterującym NAMUR, cewką elektromagnetyczną i sygnalizacją położeń krańcowych.
Co oznacza pełny przelot w zaworze kulowym?
Pełny przelot oznacza, że średnica kuli odpowiada nominalnej średnicy przewodu, dzięki czemu spadek ciśnienia pozostaje minimalny, a armatura — w zależności od wykonania — jest przelotowa do czyszczenia. Serie gwintowane są w większości wykonane w ten sposób; zredukowany przelot oraz otwór kuli w kształcie L lub T oferują wielodrogowe serie BA037/BA038.
Jakie zawory kulowe nadają się do instalacji spożywczych i mediów czystych?
Do instalacji o wysokich wymaganiach czystościowych nadają się trzyczęściowe zawory kulowe z pełnym przelotem, które można otworzyć i skontrolować. Serie o geometrii uszczelnienia ograniczającej lub eliminującej martwe strefy, jak 710009, redukują osadzanie się zanieczyszczeń w obszarze uszczelnienia; przy procesach CIP/SIP prosimy o podanie temperatury i informacji o medium.
Czy dostępne są wersje antystatyczne, Fire-Safe lub ATEX?
Takie cechy zależą od konkretnego wariantu i nie obowiązują ogólnie dla całej kategorii. Wariant BA469-34N-L-AH3C wykonany jest np. z wypełnionego węglem grafitowym PTFE, zakres 0…138 bar, Class 800, antystatyczny, Fire-Safe oraz z oznaczeniem ATEX — prosimy sprawdzić konkretny opis artykułu lub skontaktować się z nami.
Pasuje również
Powiązane asortymenty
Uzupełniające kategorie dotyczące napędu, sygnalizacji zwrotnej i techniki przyłączeniowej dla zaworu kulowego ze stali nierdzewnej.
Kolejny krok
Znajdź odpowiedni zawór kulowy ze stali nierdzewnej
Podajcie nam medium, ciśnienie, temperaturę i przyłącze — dobierzemy serię, materiał i zestaw uszczelnień oraz na życzenie skonfigurujemy kompletny zespół z napędem.
