Zawory dławiąco-zwrotne do siłowników pneumatycznych – precyzyjna regulacja prędkości skoku

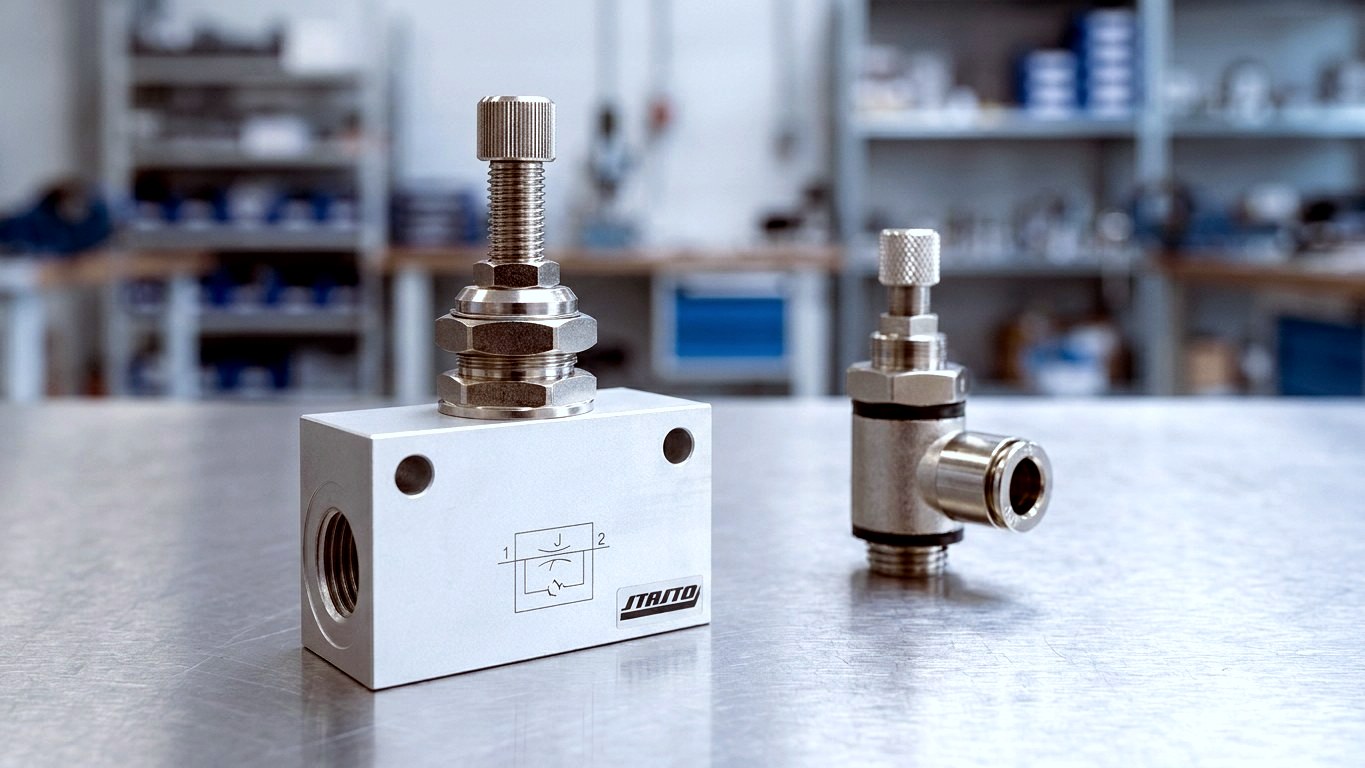

Zawory dławiąco-zwrotne regulują prędkość ruchu siłowników pneumatycznych – w sposób określony, powtarzalny i bez ingerencji w ciśnienie. W jednym kierunku zawór dławi przepływ powietrza za pomocą regulowanej iglicy, w przeciwnym kierunku zintegrowany zawór zwrotny otwiera swobodny przelot. Dzięki temu wysuw i wsuw można ustawiać niezależnie. W STASTO dostępne są trzy wersje konstrukcyjne – blokowa, wkręcana i obrotowa (Push-in) – z przyłączami od M5 do G1/2.
Blokowa · Wkręcana · Obrotowa
Zalety
Dlaczego zawory dławiąco-zwrotne STASTO
Kierunkowe regulowanie prędkości dla płynnych, powtarzalnych ruchów tłoka – dopasowane do siłownika, przestrzeni montażowej i prowadzenia przewodów.
Niezależna regulacja prędkości
Wysuw i wsuw siłownika można regulować niezależnie od siebie – zazwyczaj przez dławienie wydechu, zapewniając równomierny ruch.
Trzy formy konstrukcyjne do każdej sytuacji montażowej
Wersja blokowa (seria MV21-U, MV34-U), wkręcana (seria MV44) oraz obrotowe złączki push-in (seria UFC05-C/V, MV15MA35-C/V) pokrywają montaż portowy, kompaktową zabudowę i elastyczne prowadzenie przewodów.
Szeroki zakres przyłączy
Od M5 przez G1/8, G1/4, G3/8 do G1/2; nominalne przepływy zależnie od serii i przyłącza – w serii MV21-U np. od 70 do 1.350 Nl/min.
Precyjna regulacja
Regulacja śrubą z rowkiem lub radełkowaną, zależnie od serii z możliwością blokady przed niezamierzonym przestawieniem – odpowiednie dla siłowników wg ISO 15552 i ISO 6432.
Wykonania
Zawory dławiąco-zwrotne według wykonania
Wybierz odpowiednią serię według przyłącza siłownika, dostępnego miejsca montażu i prowadzenia przewodów.
Porównanie konstrukcji
Blokowy, wkręcany czy obrotowy – które wykonanie pasuje?
Trzy klasy wykonania różnią się przede wszystkim sposobem montażu i prowadzeniem przewodów. Przegląd do szybkiego wstępnego doboru.
| Blokowa | Wkręcana | Obrotowa (Push-in) | |
|---|---|---|---|
| Serie | MV21-U, MV34-U | MV44 | UFC05-C/V-W/-S/-F, MV15MA35-C/V |
| Montaż | Bezpośrednio przy porcie cylindra lub w rurociągu | Wkręcany w gwint cylindra lub elementu | Złączka push-in, obrotowa |
| Przyłącze | M5 do G1/2 (MV21-U), wąż 4–8 mm (MV34-U) | Montaż gwintowany, oszczędność miejsca | Złączka push-in do węża |
| Prowadzenie węża | Na stałe przy porcie | Kompaktowo przy przyłączu | Elastycznie, z możliwością orientacji |
| Typowe zastosowanie | Cylindry normowe, zastosowania standardowe | Ciasne miejsca montażu | Elastyczne okablowanie wężem, zmienna trasa prowadzenia |
Poradnik
Dławienie wydechowe czy zasilające – co pasuje?
Wybór kierunku dławienia decyduje o charakterze ruchu siłownika. W kilku krokach znajdziesz odpowiednie wykonanie.
Zrozumieć kierunek dławienia
- Dławienie wydechowe (meter-out)
- Powietrze wypływające z siłownika jest dławione. Po stronie odpływu wytwarza się przeciwciśnienie – ta poduszka powietrzna zapewnia spokojny, równomierny i mniej zależny od obciążenia ruch. Najczęściej stosowany wariant w praktyce.
- Dławienie zasilające (meter-in)
- Dławione jest powietrze wpływające do siłownika. Stosowane w szczególnych przypadkach, np. przy siłownikach jednostronnego działania lub bardzo małych objętościach – przy większych obciążeniach może jednak powodować szarpnięcia przy ruszaniu.
- Nominalny przepływ
- Określa zakres regulowanego przepływu – dla serii MV21-U wynosi np. 70–1350 Nl/min. Dokładne wartości znajdziesz w karcie katalogowej danego wykonania.
Dobór w czterech krokach
- 1. Określ przyłącze siłownika
- Określ gwint (M5, G1/8 do G1/2) lub przyłącze wężowe.
- 2. Wybierz konstrukcję
- Blokowe (montaż portowy), wkręcane (kompaktowe) lub obrotowe/push-in (elastyczne prowadzenie węża).
- 3. Określ średnicę węża
- Dopasowany do Twojego okablowania wężowego – w zależności od serii np. 4–16 mm.
- 4. Sprawdź kierunek dławienia
- Wydechowe (standard) lub zasilające, w zależności od wykonania serii.
Zastosowania
Zastosowania dławików zwrotnych
Wszędzie tam, gdzie siłowniki pneumatyczne mają być sterowane w sposób kontrolowany i powtarzalny.

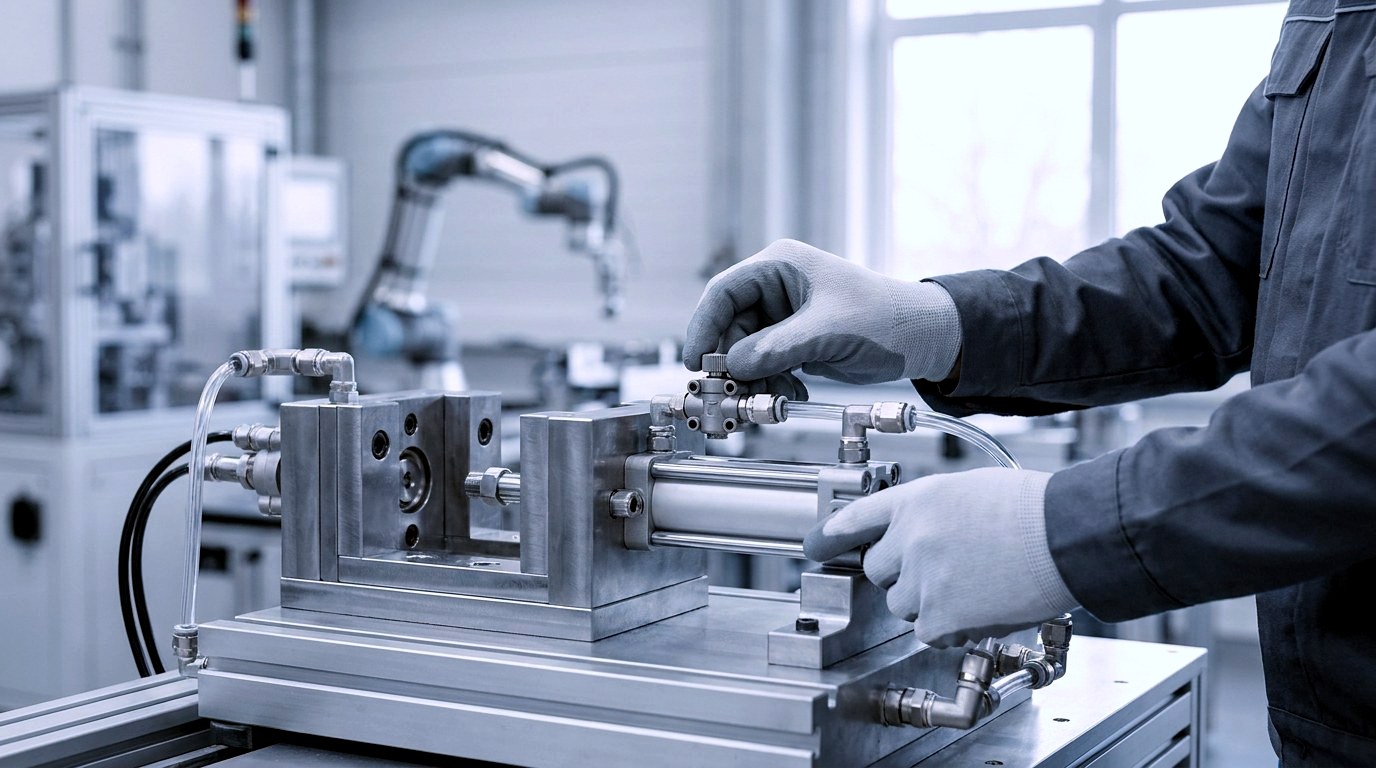

Regulacja prędkości siłownika
Oddzielna regulacja ruchu wysuwania i wsuwania siłowników pneumatycznych, np. dla łagodnego domykania uchwytu mocującego.

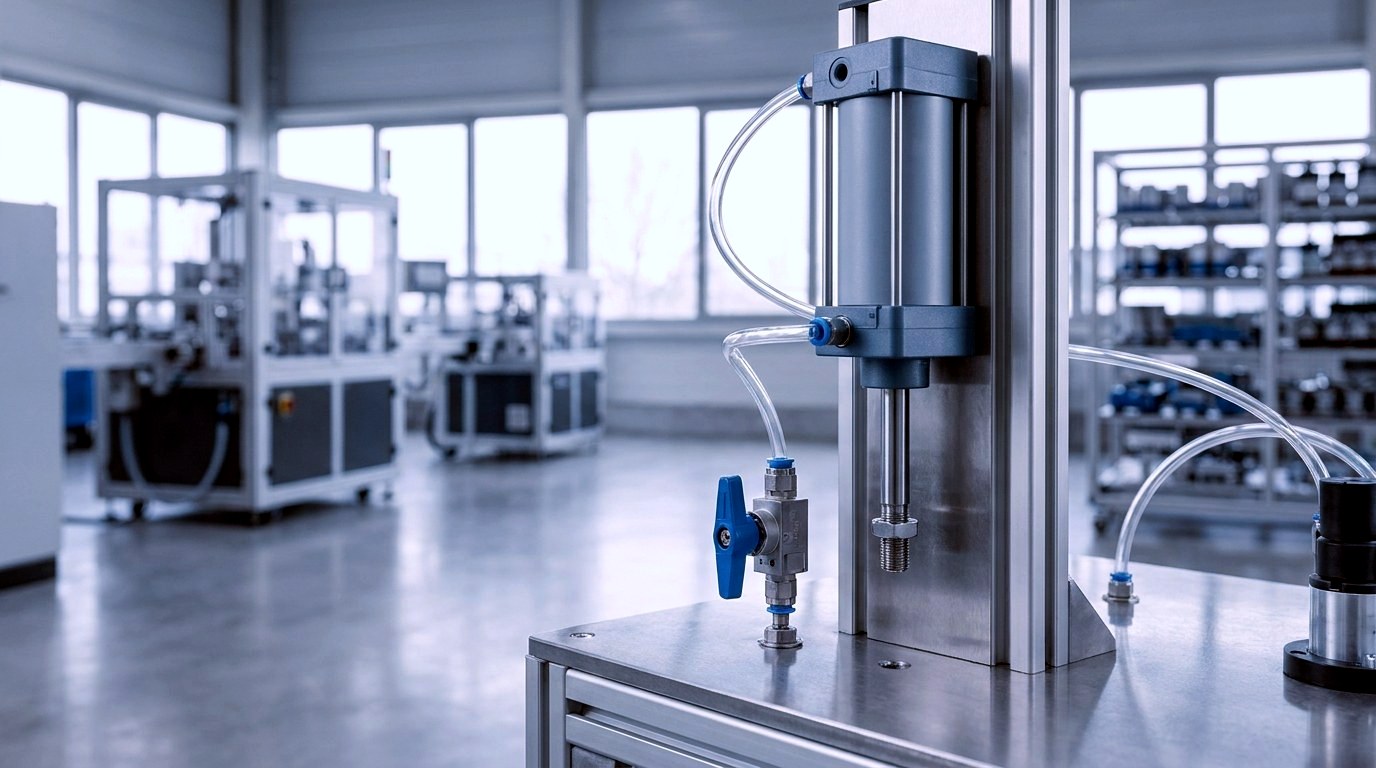

Dławienie powietrza wylotowego
Sprawdzona metoda standardowa: powietrze jest dławione po stronie odpływowej, dzięki czemu powstaje poduszka przeciwna, a tłok porusza się płynnie i równomiernie.

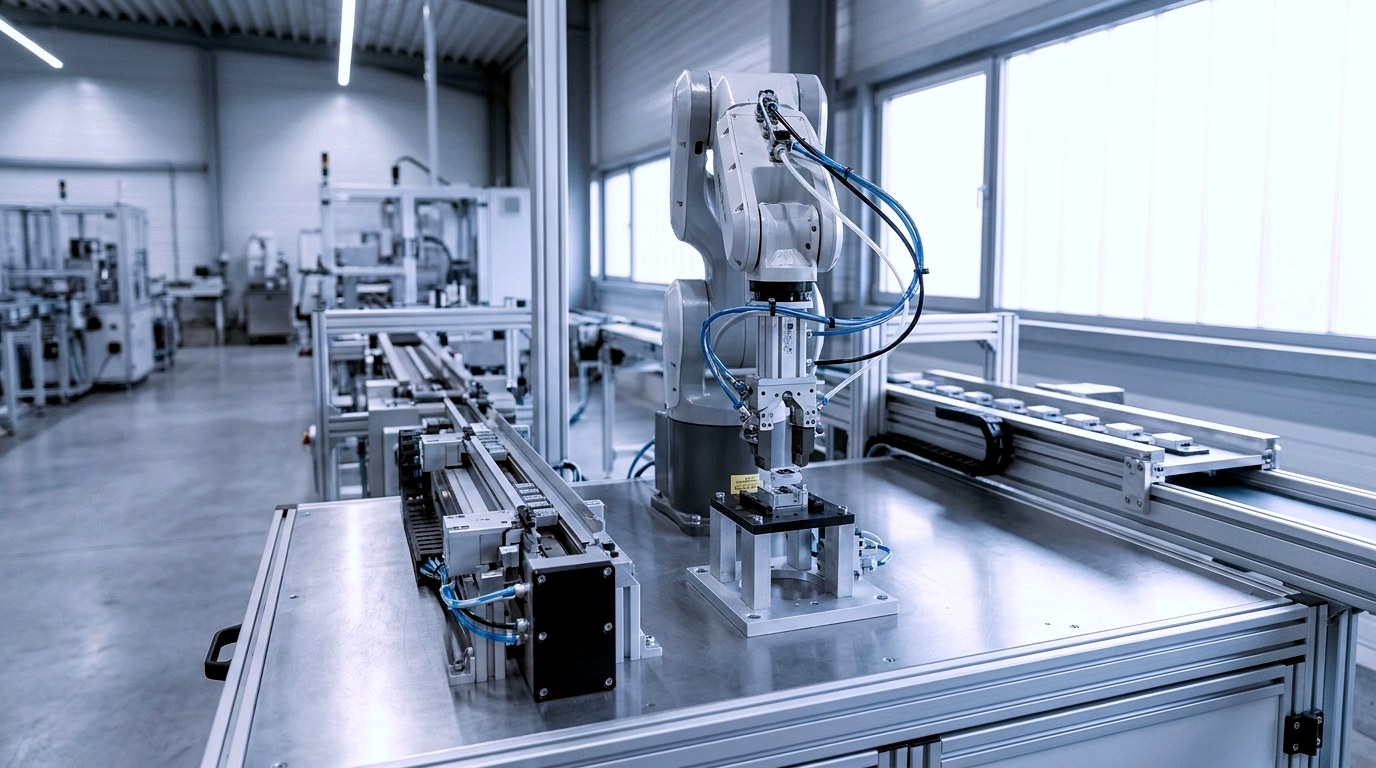

Technika manipulacji i montażu
Kontrolowane ruchy chwytaków, posuwów i zaworów suwakowych w zautomatyzowanych liniach produkcyjnych.

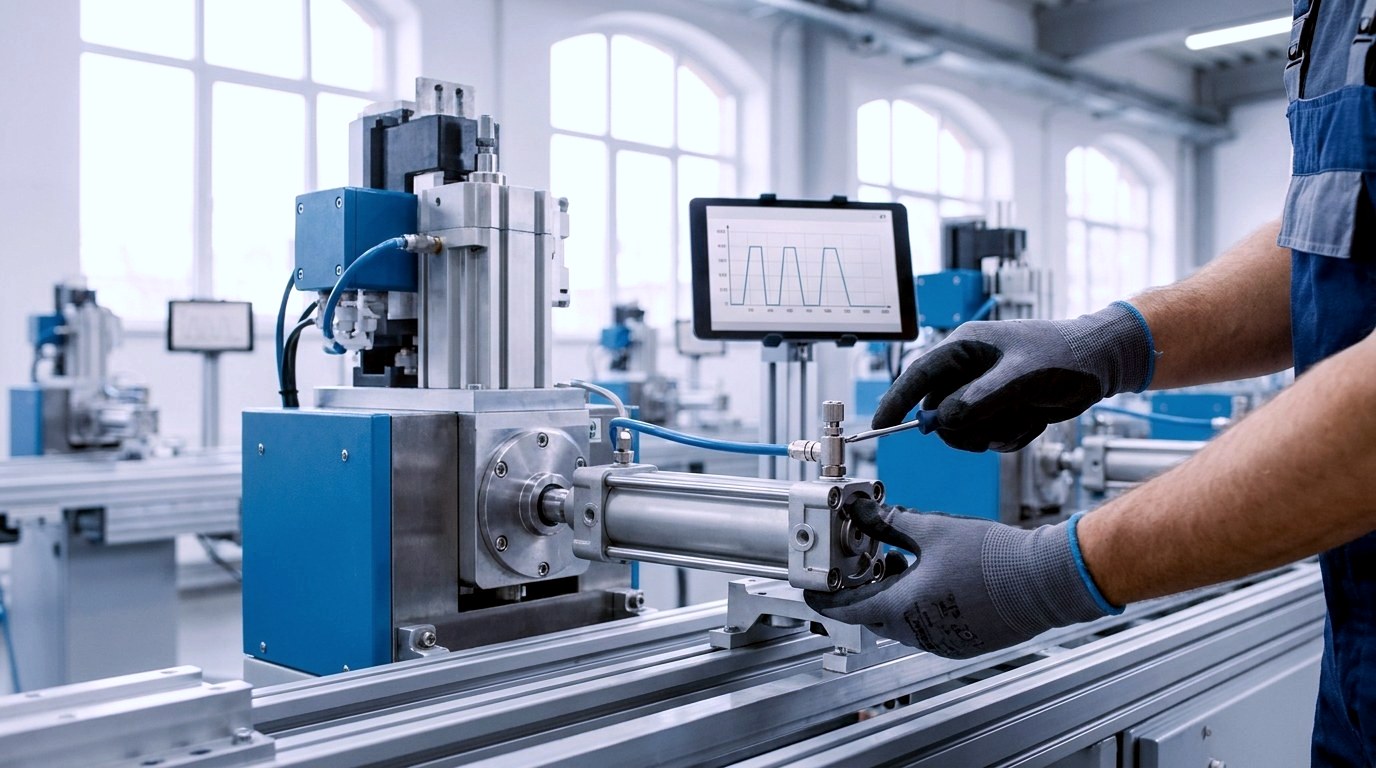

Precyzyjne strojenie czasów cykli
Dokładna korekta ruchów istniejących siłowników oraz precyzyjne dostrajanie czasów cykli w instalacjach.

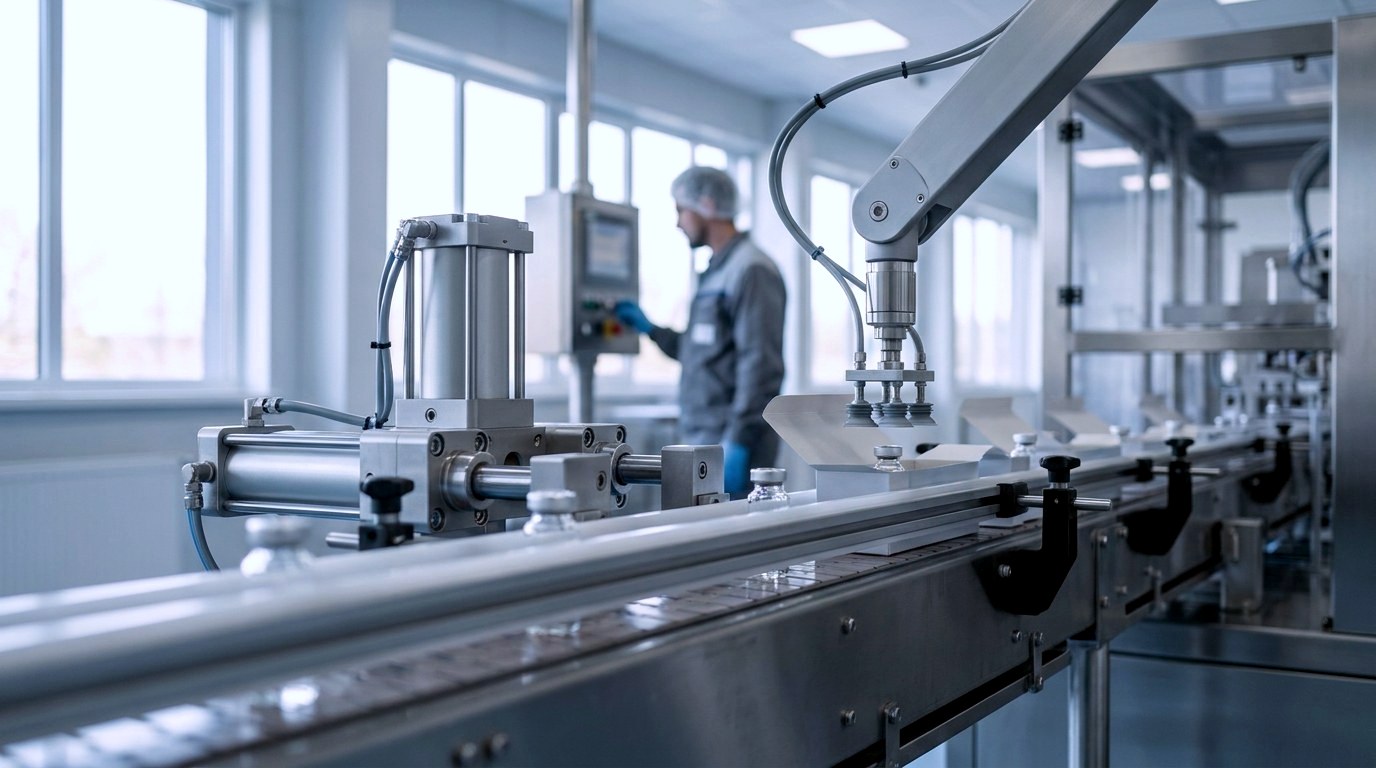

Płynne ruchy przy pakowaniu
Równomierne, płynne ruchy tłoka w siłownikach stosowanych w liniach pakowania i napełniania, zapewniające delikatne obchodzenie się z produktem.

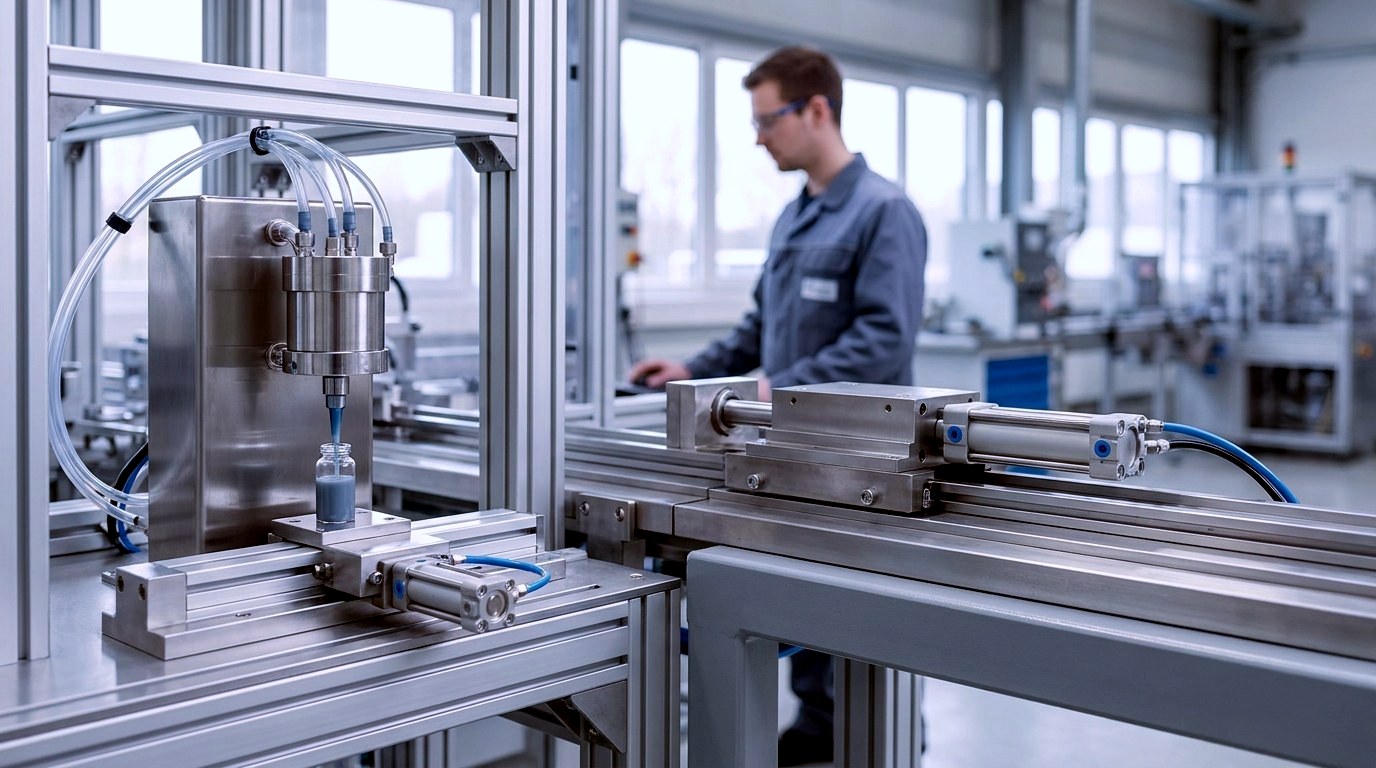

Dozowanie i posuw
Kontrolowane, powtarzalne ruchy siłowników przy posuwach i zaworach suwakowych w instalacjach procesowych.
Dostępność i doradztwo

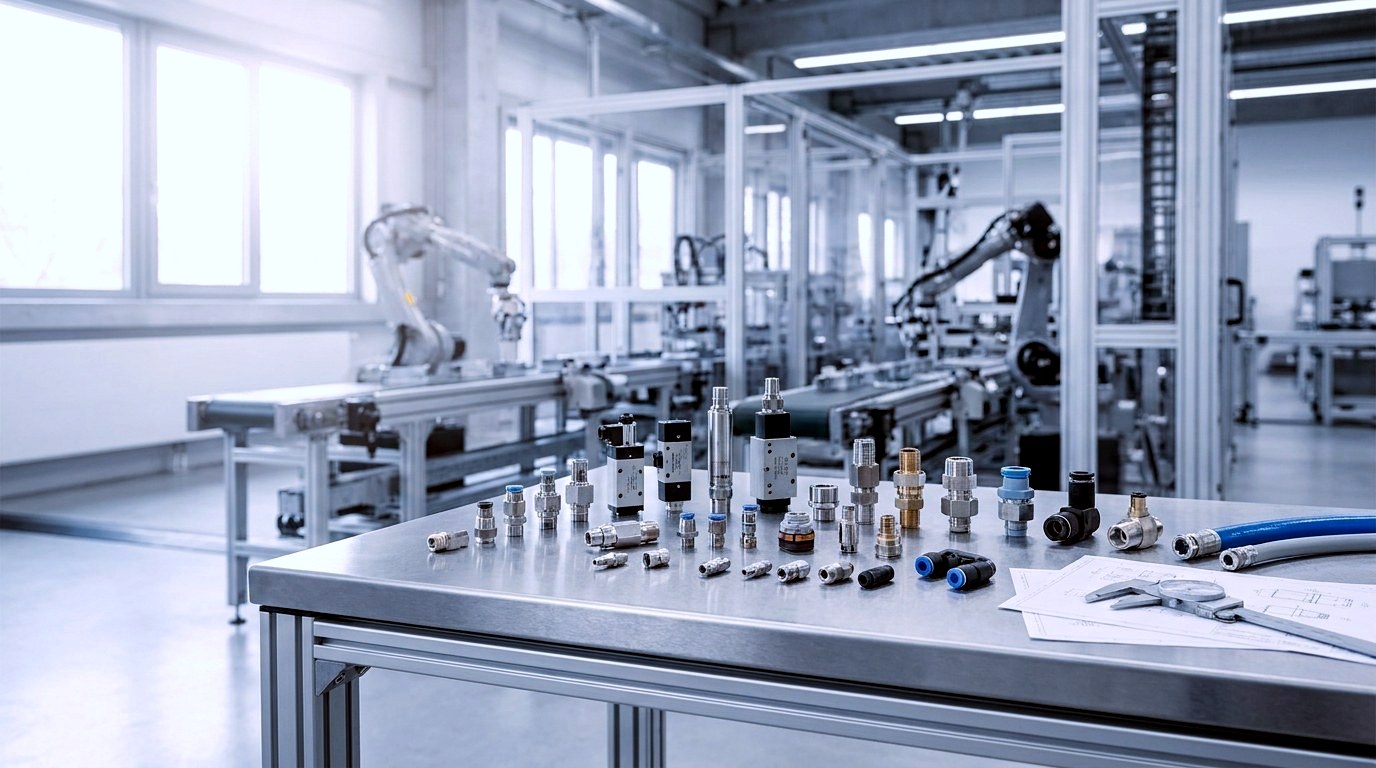

Dobór, warianty i doradztwo
Przyłącze, średnica przewodu, nominalny przepływ i materiały różnią się w zależności od serii – dokładne dane znajdziesz na stronie każdego artykułu.
Dostępność według serii
Ilość zamawianych sztuk oraz informacje o dostawie znajdziesz na stronie danego produktu lub wariantu.
Dane techniczne dla każdego artykułu
Przyłącze, średnica przewodu, nominalny przepływ i materiały są podane w karcie danych każdego wariantu. Zakres temperatury i ciśnienia różni się w zależności od serii.
Wykonania specjalne i doradztwo
Pytania dotyczące konstrukcji, przyłącza lub kierunku dławienia nasz zespół techniczny chętnie wyjaśni na zapytanie.
Często zadawane pytania
Pytania o zawory dławiąco-zwrotne
Odpowiedzi dotyczące działania, montażu, przyłączy i doboru.
Czym jest zawór dławiąco-zwrotny i jak działa?
Zawór dławiąco-zwrotny łączy regulowane dławienie z zaworem zwrotnym i steruje prędkością siłownika pneumatycznego w sposób kierunkowy. W jednym kierunku przepływu powietrze jest dławione i regulowane przez igłę; w kierunku przeciwnym zawór zwrotny otwiera swobodny przelot.
Gdzie montować zawór – na siłowniku czy w linii węża?
Zależy to od typu zabudowy: zawory blokowe i wkręcane montuje się najczęściej bezpośrednio na porcie siłownika, zawory obrotowe i push-in umożliwiają elastyczne prowadzenie w linii węża. Montaż na porcie siłownika jest szczególnie powszechny przy dławieniu wydechu.
Jaka jest różnica między zaworem dławiącym a dławiąco-zwrotnym?
Czysty zawór dławiący (np. seria MV21-B, MV34-B) dławi w obu kierunkach, zawór dławiąco-zwrotny tylko w jednym. Zawór dławiąco-zwrotny przepuszcza powietrze swobodnie w kierunku przeciwnym – jest to warunek kierunkowej regulacji prędkości.
Jakie przyłącza i średnice węży są dostępne?
W zależności od serii przyłącza gwintowe obejmują M5, G1/8, G1/4, G3/8 i G1/2; przyłącza wężowe są dostępne w popularnych średnicach zależnie od wersji. Dokładne dane znajdziesz na stronie konkretnego produktu.
Jak szeroki jest zakres regulacji przepływu?
Zakres regulacji zależy od nominalnego przepływu danej serii – np. dla serii MV21-U od 70 Nl/min (M5) do 1350 Nl/min (G1/2). Szczegóły dla poszczególnych wariantów znajdziesz w karcie katalogowej.
Jakie siłowniki są obsługiwane?
Zawory nadają się do typowych siłowników pneumatycznych, np. według ISO 15552 lub ISO 6432. Odpowiednią kombinację przyłącza i konstrukcji dobiera się do rodzaju siłownika; w razie wątpliwości chętnie doradzimy.
