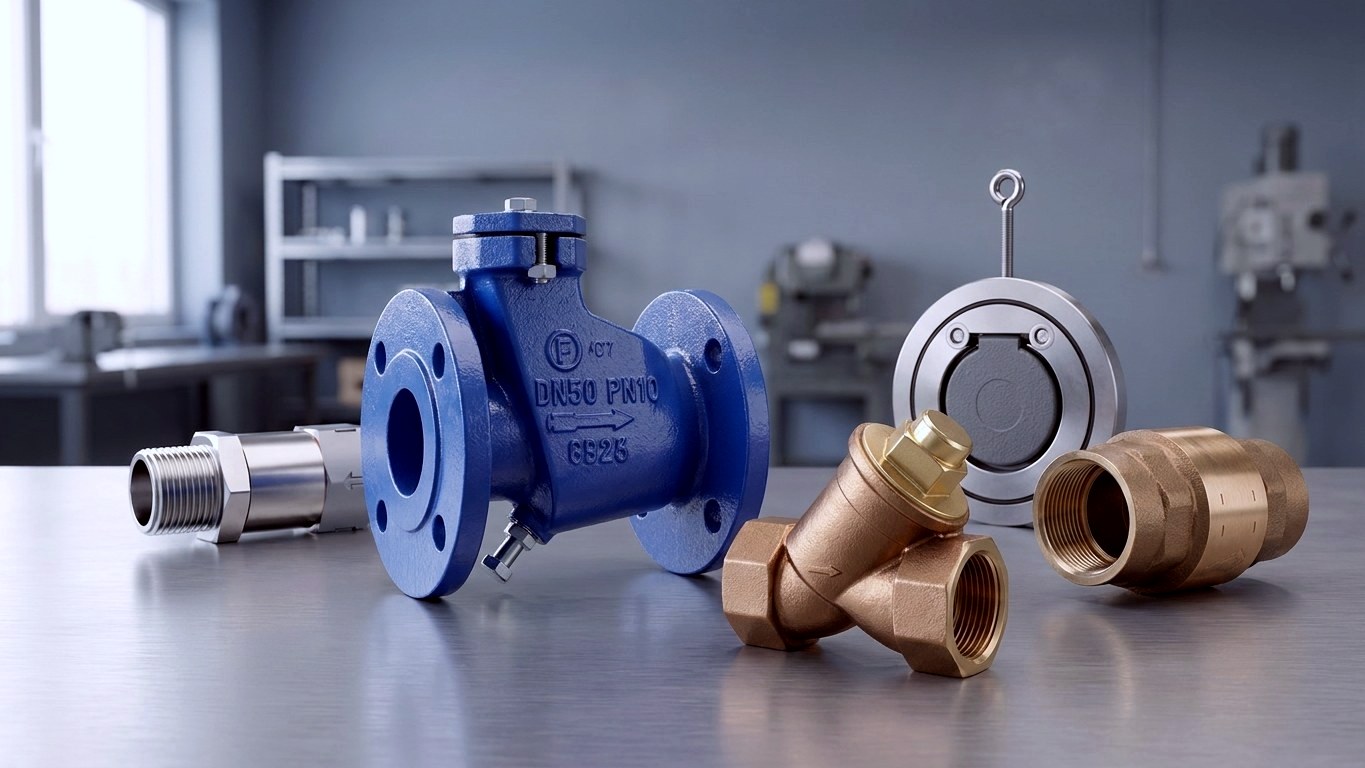

Zawór zwrotny – konstrukcje, dobór i zastosowania
Zawór zwrotny zapobiega niepożądanemu cofaniu się medium w rurociągu i chroni pompy, sprężarki oraz podłączone elementy instalacji przed przepływem wstecznym i uderzeniami ciśnienia. Otwiera się samoczynnie pod wpływem ciśnienia wstępnego w kierunku przepływu i zamyka się, gdy przepływ słabnie lub odwraca kierunek – bez sterowania zewnętrznego. W STASTO Automation znajdą Państwo zawory zwrotne – od kompaktowego zaworu zwrotnego międzykołnierzowego serii CS-2466 i CM-6666, po podwójny zawór zwrotny CH019/CH020, uzupełnione o zawory zwrotne osiowe i skośne.
Ochrona przed przepływem zwrotnym bez sterowania
Dlaczego STASTO
Armatura zwrotna z szerokiego programu
Konstrukcja, średnica nominalna, klasa ciśnienia i materiał decydują o tym, który zawór zwrotny pasuje do Twojego rurociągu. STASTO obejmuje popularne konstrukcje i dopasowuje je do Twojego zastosowania.
Szeroki program konstrukcji
Zawory zwrotne międzykołnierzowe serii CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 i CM-6666, klapy serii CH010 i CH011 oraz podwójne klapy zwrotne CH019 i CH020 – odpowiednia konstrukcja do każdej sytuacji montażowej.
Zakres średnic i ciśnień
Wykonania w klasach PN i ANSI, między innymi PN63/PN64, PN100 oraz ANSI 150 i ANSI 600. Dostępny zakres średnic i ciśnień zależy od danej serii i wariantu.
Doradztwo techniczne przy wyborze
Dopasowujemy konstrukcję, materiał i przyłącze do Państwa zastosowania oraz na życzenie wyjaśniamy dobór materiału, klasę ciśnienia i dostępność w oparciu o konkretną serię i wariant.
Uzupełniający asortyment armatury
Zawory zwrotne osiowe, zawory zwrotne skośne oraz odpowiednie kosze ssawne serii 110100 i ST304 z jednego źródła – dla w pełni zgranych rozwiązań rurowych.
Poradnik
Poznaj rodzaje konstrukcji i wybierz właściwy
Jak działa zawór zwrotny, jakie są jego rodzaje konstrukcji i jakie parametry decydują o wyborze – wyjaśnione w skrócie.
Zasada działania i rodzaje konstrukcji
- Zasada działania
- Ciśnienie wstępne w kierunku przepływu samoczynnie otwiera klapę; gdy przepływ ustaje lub się odwraca, klapa się zamyka – w wielu konstrukcjach wspomagana sprężyną – i uszczelnia przed przepływem zwrotnym.
- Zawór zwrotny międzykołnierzowy (typu wafer)
- Montowany między dwoma kołnierzami: bardzo krótka długość zabudowy, oszczędność miejsca i wagi, idealny do modernizacji instalacji. Seria CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666.
- Podwójny zawór zwrotny (split-disc)
- Dwie sprężynowane połówki klapy, szybkie zamykanie przy krótkiej długości zabudowy, dostępny również dla większych średnic nominalnych. Seria CH019 i CH020.
- Wykonanie kołnierzowe
- Wytrzymała konstrukcja do wyższych klas ciśnienia, m.in. w wykonaniu PN64, PN100 i ANSI. Seria CH010 i CH011.
- Zawór zwrotny osiowy
- Osiowo prowadzony, sprężynowany element zamykający zapewniający ciche i płynne zamykanie – seria 100000, 100001, 227, 228, 304/CH014-V, 316 i VX23.
- Zawór zwrotny skośny
- Skośnie ustawione gniazdo o niskich oporach przepływu dla mediów ciekłych – seria 1072, 4000 i CH117.
Kryteria doboru
- Średnica nominalna
- Określa wielkość nominalną, na przykład DN50, DN100 lub DN150; zakres różni się w zależności od serii.
- Klasa ciśnienia
- Wykonanie PN lub ANSI, np. PN63/PN64, PN100, ANSI 150 lub ANSI 600 – zależnie od serii i wariantu.
- Rodzaj przyłącza
- Montaż międzykołnierzowy, kołnierzowy lub gwintowany – decydujący dla długości zabudowy i możliwości montażu w istniejącym rurociągu.
- Medium i temperatura
- Ciecz, gaz lub medium obciążone; granice temperatury i ciśnienia znajdują się na stronie danego produktu lub wariantu.
- Materiał i uszczelnienie
- Materiał korpusu i uszczelnienia musi być dopasowany do medium – w przypadku mediów agresywnych prosimy o zapytanie o dobór materiałowy.
- Pozycja montażowa
- Poziomo lub pionowo; wersje sprężynowe są mniej zależne od pozycji montażowej niż klapy zamykane wyłącznie siłą grawitacji.
Porównanie typów konstrukcji
Międzykołnierzowy, dwupłytkowy, osiowy czy skośny?
Cztery popularne konstrukcje zaworów zwrotnych w bezpośrednim porównaniu – jako pomoc przy wyborze konkretnej serii.
| Zawór zwrotny międzykołnierzowy | Zawór zwrotny dwupłytkowy | Zawór zwrotny osiowy | Zawór zwrotny skośny | |
|---|---|---|---|---|
| Serie w STASTO | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 | CH019, CH020 | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, 4000, CH117 |
| Element zamykający | Płytka zwrotna | Dwie sprężynowo dociążone połówki płytki | Osiowo prowadzony, sprężynowo dociążony element zamykający | Element zamykający na skośnym gnieździe |
| Długość zabudowy | Bardzo krótka | Krótka | Kompaktowa | Dłuższa, zbliżona do zaworu |
| Zakres średnic nominalnych | Małe do dużych średnic | Do dużych średnic, zależnie od serii | Małe do średnich średnic | Małe do średnich średnic |
| Typowa zaleta | Oszczędność miejsca, łatwy montaż wtórny | Szybkie zamykanie przy krótkiej zabudowie | Spokojne, ciche zamykanie | Niski opór przepływu |
| Montaż | Między dwoma kołnierzami | Między dwoma kołnierzami | Wpięty w przewód | Przyłącze kołnierzowe lub gwintowane |
Asortyment
Zawory zwrotne i armatura zwrotna w STASTO
Bezpośredni dostęp do kategorii konstrukcyjnych w sklepie STASTO – z seriami, średnicami nominalnymi i wariantami.
Zastosowania
Gdzie stosowane są zawory zwrotne
Zawory zwrotne stosowane są wszędzie tam, gdzie media w przewodach rurowych mogą płynąć tylko w jednym kierunku. Konkretną przydatność należy sprawdzić w zależności od materiału, uszczelnienia i serii.
Przemysłowe instalacje zasilające
Zabezpieczenie przed przepływem zwrotnym w instalacjach rozdzielczych i pierścieniowych dla wody użytkowej, wody chłodzącej lub mediów procesowych. Krótka długość zabudowy zaworu międzykołnierzowego ułatwia montaż w istniejących odcinkach rurowych.
Zaopatrzenie w wodę i przepompownie
Ochrona pomp przed przepływem zwrotnym i uderzeniami hydraulicznymi po wyłączeniu; dodatkowo koszyki ssawne serii 110100 i ST304 zabezpieczają stronę ssawną.
Technika ściekowa i procesowa
Zabezpieczenie przed przepływem zwrotnym w przewodach tłocznych i cyrkulacyjnych. W przypadku mediów zanieczyszczonych zaleca się konstrukcje z szerokim otworem przepływowym.
Instalacje grzewcze, chłodnicze i HVAC
Zapobieganie cyrkulacji grawitacyjnej i przepływowi zwrotnemu w obiegach zamkniętych – również w pionowych odcinkach przewodów.
Instalacje sprężarkowe i pneumatyczne
Zabezpieczenie przed przepływem zwrotnym w przewodzie tłocznym za sprężarkami. Przydatność do mediów gazowych należy potwierdzić w zależności od serii i materiału uszczelnienia.
Procesy chemiczne i przemysłowe
Do mediów agresywnych z odpowiednio odpornymi materiałami i uszczelnieniami – dobór materiałów chętnie skonsultujemy na życzenie.
Dostępność
Serie, warianty i dostępność
Zakres średnic nominalnych i materiałów, klasa ciśnienia oraz dostępność różnią się w zależności od serii i wariantu. Wiążące informacje znajdują się na odpowiedniej stronie produktu lub wariantu.
Wykonania standardowe
Wiele standardowych wykonań serii CS, CM i CH jest dostępnych w krótkim terminie – aktualny czas dostawy podany jest na stronie danego wariantu.
Wykonania specjalne
Duże średnice nominalne, specjalne materiały lub odmienne uszczelnienia wyjaśniamy na zapytanie wspólnie z Państwem.
Klasy ciśnienia i przyłącza
Wykonania PN i ANSI, takie jak PN63/PN64, PN100, ANSI 150 lub ANSI 600, są dostępne w zależności od serii i wariantu.
Wsparcie w doborze
Na życzenie sprawdzamy konstrukcję, dobór materiału i klasę ciśnienia na podstawie kart katalogowych rozważanej serii.
Postępowanie
Trzy kroki do odpowiedniego zaworu zwrotnego
Od danych instalacji do konkretnej serii – w sposób uporządkowany i przejrzysty.
Zebranie danych instalacji
Należy ustalić średnicę, klasę ciśnienia, medium, temperaturę i pozycję montażową – te dane już znacznie zawężają możliwe konstrukcje.
Wybór konstrukcji i serii
Przepustnica międzykołnierzowa, podwójna lub kołnierzowa, zawór osiowy lub skośny: wybierz konstrukcję na podstawie długości montażowej, charakterystyki zamykania i średnicy nominalnej, a następnie otwórz odpowiednią serię.
Sprawdzenie wariantu i zapytanie
Porównaj materiał, uszczelnienie i przyłącze na stronie wariantu; w przypadku wymagań specjalnych zapytaj nas bezpośrednio o dobór.
FAQ
Najczęstsze pytania o klapę zwrotną
Odpowiedzi na temat funkcji, form konstrukcyjnych i różnic względem innych armatur.
Co to jest klapa zwrotna?
Klapa zwrotna to armatura rurowa, która samoczynnie zapobiega przepływowi zwrotnemu medium. Otwiera się pod wpływem ciśnienia wstępnego w kierunku przepływu i zamyka się, gdy przepływ słabnie lub odwraca się. Dzięki temu chroni pompy, sprężarki i podłączone elementy instalacji przed przepływem zwrotnym i uderzeniami hydraulicznymi – bez zewnętrznego sterowania.
Jaka jest różnica między klapą zwrotną a zaworem zwrotnym?
Obie armatury zapobiegają przepływowi zwrotnemu, różnią się jednak elementem zamykającym: klapa zwrotna zamyka się za pomocą obrotowej tarczy (lub dwóch połówek klapy), natomiast zawór zwrotny za pomocą elementu zamykającego prowadzonego osiowo lub na skośnym gnieździe. Klapy mają dzięki temu bardzo krótką konstrukcję i są stosowane głównie w większych średnicach nominalnych, natomiast zawory wyróżniają się spokojnym zamykaniem i niskim oporem przepływu w mniejszych i średnich instalacjach.
Jaka jest różnica między przepustnicą odcinającą a klapą zwrotną?
Przepustnica odcinająca jest uruchamiana celowo – ręcznie lub za pomocą napędu – i odcina przepływ w obu kierunkach. Klapa zwrotna działa natomiast samoczynnie i wyłącznie w zależności od kierunku przepływu; nie jest armaturą odcinającą i nie zastępuje funkcji odcinającej.
Jak działa klapa zwrotna?
Ciśnienie wstępne w kierunku przepływu samoczynnie otwiera klapę, a przy słabnącym lub odwróconym przepływie klapa zamyka się, uszczelniając przed przepływem zwrotnym. Wiele konstrukcji wspomaganych jest sprężyną, co przyspiesza zamykanie i uniezależnia klapę od pozycji montażowej. Ponieważ nie jest wymagane zewnętrzne sterowanie, funkcja zachowana jest również w przypadku zaniku zasilania.
Jakie są rodzaje konstrukcji zaworów zwrotnych?
Do popularnych form konstrukcyjnych należą klapa zwrotna międzykołnierzowa (typu wafer), klapa zwrotna dwudzielna (split-disc) oraz wersja kołnierzowa; dodatkowo stosowane są osiowe i skośne zawory zwrotne. W ofercie STASTO odpowiadają im serie CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 i CM-6666 (międzykołnierzowe), CH019 i CH020 (dwudzielne), CH010 i CH011 (kołnierzowe) oraz serie osiowe 227, 228, 304/CH014-V, 316, VX23, 100000, 100001 i serie skośne 1072, 4000 i CH117.
Jaka średnica nominalna i klasa ciśnienia są mi potrzebne?
Średnica nominalna i klasa ciśnienia zależą od rurociągu, w który zawór zwrotny ma zostać zamontowany, na przykład DN50, DN100 lub DN150 w wykonaniu PN lub ANSI. STASTO oferuje warianty PN i ANSI, takie jak PN63/PN64, PN100, ANSI 150 i ANSI 600; jakie konkretnie średnice nominalne i klasy ciśnienia są dostępne, zależy od serii i wariantu i jest podane na stronie produktu.
Który zawór zwrotny pasuje do rurociągów ze stali nierdzewnej?
Do rurociągów ze stali nierdzewnej należy wybrać wykonanie, którego materiał korpusu i uszczelnień jest dostosowany do medium i jakości rurociągu. Dostępne warianty materiałowe różnią się w zależności od serii – w przypadku mediów agresywnych lub gorących chętnie ustalimy z Państwem odpowiedni dobór materiału.
Czy zawór zwrotny można zamontować w pozycji pionowej?
Tak, pod warunkiem że wybrana konstrukcja jest dopuszczona do przewidzianego położenia montażowego. Konstrukcje sprężynowe, takie jak podwójny zawór zwrotny lub zawory zwrotne osiowe, są mniej zależne od położenia montażowego niż zawory zamykane wyłącznie siłą grawitacji; dopuszczalne położenie montażowe podano w danych danej serii.
