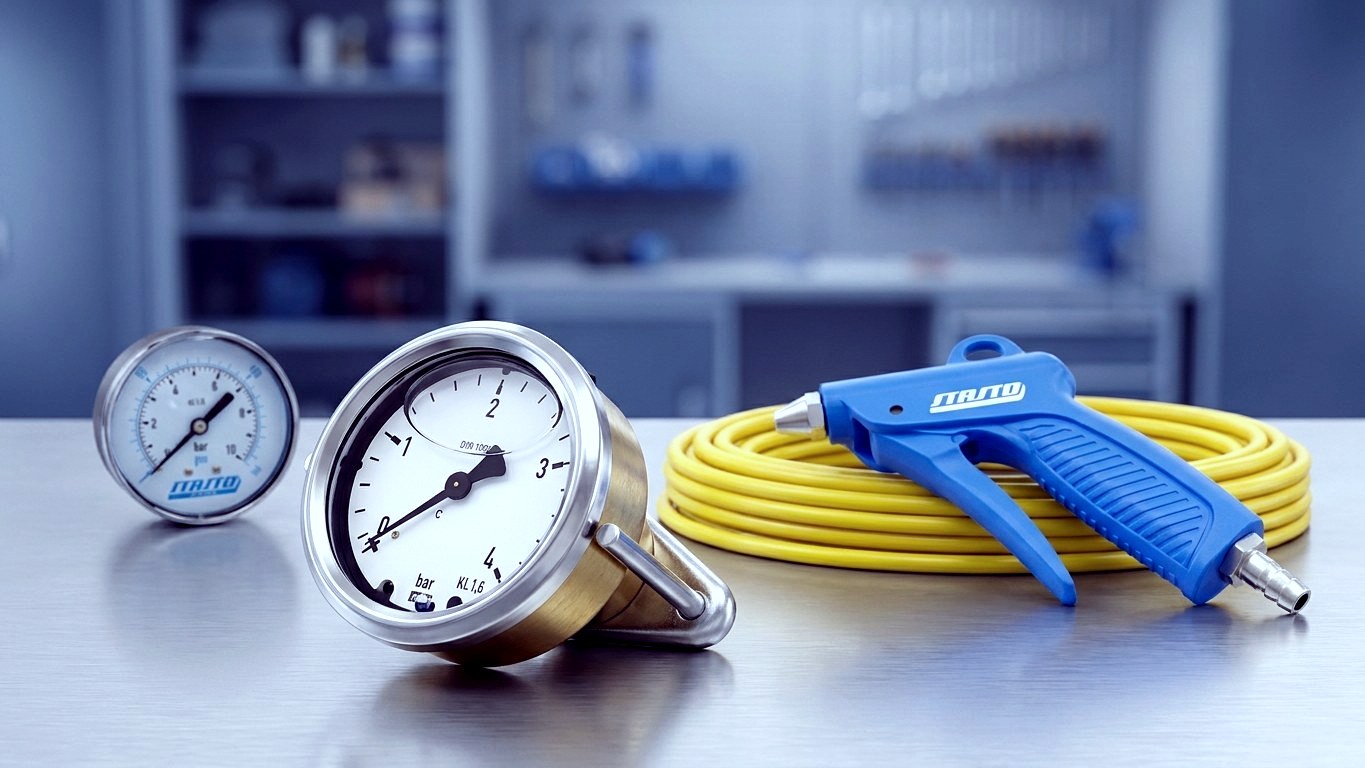

Wąż pneumatyczny z oplotem tekstylnym – węże do sprężonego powietrza dla narzędzi i stanowisk pracy
Wąż pneumatyczny z oplotem tekstylnym łączy sprężarkę, zespół przygotowania powietrza i narzędzie pneumatyczne tam, gdzie wąż jest codziennie przesuwany, ciągnięty i prowadzony po krawędziach. Wbudowane wzmocnienie tekstylne przejmuje obciążenie ciśnieniowe i utrzymuje stabilny kształt węża, podczas gdy płaszcz zewnętrzny amortyzuje obciążenia mechaniczne w codziennej pracy warsztatowej. W STASTO znajdą Państwo serie CA, PV, PV05 i PV07-S oraz węże tekstylne PVC serii PV08, PV10 i PV13 – jako towar na metry lub w rolce.
Serie CA · PV · PV05 · PV07-S
Dlaczego STASTO
Przegląd węży pneumatycznych z wkładką tekstylną
Zamiast przeklikiwać się przez pojedyncze numery artykułów, porównaj serie, rozmiary i opakowania bezpośrednio obok siebie – wraz z odpowiednim osprzętem montażowym i przyłączeniowym.
Cztery serie węży w jednym przeglądzie
Serie CA, PV, PV05 i PV07-S pokrywają zapotrzebowanie od cienkich przewodów narzędziowych po przewody rozdzielcze. Rozmiary i wykonania można tu porównać bezpośrednio obok siebie.
Średnica wewnętrzna od 4 do 38 mm
Asortyment obejmuje od PV-10/4 o średnicy 4 mm aż po PV-48/38 o średnicy wewnętrznej 38 mm – a pomiędzy nimi popularne rozmiary warsztatowe 6,3 / 8 / 9 / 10 / 12,7 / 16 / 19 i 25 mm. Oznaczenie wymiarowe w numerze artykułu podaje średnicę zewnętrzną i wewnętrzną.
Metr bieżący czy rolka
Wiele wielkości dostępnych jest jako metr bieżący do pojedynczych zastosowań oraz jako rolka do prac konserwacyjnych i montażu seryjnego. Rozpoznawalne po oznaczeniu długości w numerze artykułu, np. CA-19/12,7-BK-1-YA w porównaniu z CA-19/12,7-BK-0050-YA.
Akcesoria z tego samego asortymentu
Opaski do węży serii 157, HC01 i HC02, zabezpieczenia przed pęknięciem węża serii HB01 oraz złączki wg ISO 7241-1 seria B pochodzą z tego samego katalogu – dopasowane do wymienionych tu rozmiarów węży.
Dostępność
Dostępność, długości i zamawianie
Dostępność różni się w zależności od serii i wielkości. Aktualny status widoczny jest bezpośrednio na karcie danego produktu; dla pozostałych wariantów podajemy czas realizacji na zapytanie.
Status według wariantu produktu
Wielkości magazynowe są oznaczone na karcie produktu. Nie podajemy jednej ogólnej informacji dla całego asortymentu – decydujący jest konkretny wariant.
Długości opakowań według serii
Długości krążków różnią się w zależności od serii (m.in. opakowania 25 m i 50 m). Dostępna długość wynika z numeru artykułu oraz odpowiedniej karty katalogowej.
Towar na metry do przycinania
Warianty z oznaczeniem długości -1 dostępne są na metry bieżące – praktyczne rozwiązanie do konfekcjonowania, wózków serwisowych i potrzeb jednostkowych.
Rozmiary specjalne i ilości projektowe
Potrzebujesz rozmiaru lub wykonania kolorystycznego, którego nie ma na liście, albo większych ilości do projektu? Skontaktuj się z nami – sprawdzimy dostępność i termin realizacji.
Asortyment
Przegląd węży pneumatycznych i akcesoriów
Sześć obszarów ze świata zastosowań „węże z akcesoriami” – od przewodów narzędziowych do konfekcjonowania.
Pomoc w doborze
Jak wybrać właściwy wąż pneumatyczny
Zazwyczaj wystarczą cztery informacje, aby zawęzić wybór do właściwego wariantu. Wszystkie cztery znajdą Państwo bezpośrednio w numerze artykułu i w karcie katalogowej.
Średnica wewnętrzna i numer artykułu
- Średnica wewnętrzna decyduje o natężeniu przepływu
- Decyduje ona o tym, ile powietrza dotrze przy jakim spadku ciśnienia. Zbyt mała średnica powoduje spadek ciśnienia na narzędziu; zbyt duża niepotrzebnie zwiększa ciężar i sztywność węża.
- Praktyczna reguła
- Przyłącze narzędzia – małe (6,3–9 mm), przewód na stanowisku pracy – średnie (10–16 mm), przewód rozdzielczy – duże (19–38 mm). Wiążące pozostają dane producenta odbiornika sprężonego powietrza.
- Jak odczytać numer artykułu
- Na przykładzie CA-19/12,7-BK-0050-YA: CA = seria, 19/12,7 = średnica zewnętrzna/wewnętrzna w mm, BK = oznaczenie koloru, 0050 = długość odcinka w metrach; -1 oznacza metr bieżący.
- Porównanie między seriami
- Ten schemat obowiązuje w seriach CA, PV, PV05, PV07-S oraz w seriach PVC PV08, PV10 i PV13 – dzięki temu można bezpośrednio porównywać rozmiary konstrukcyjne.
Warunki eksploatacji, przyłącze i zabezpieczenie
- Ciśnienie robocze i temperatura
- Dopuszczalne ciśnienie robocze, zakres temperatur i odporność na media różnią się w zależności od serii, a czasem także od rozmiaru konstrukcyjnego. Należy zawsze sprawdzić to w karcie katalogowej danego wariantu.
- Zastosowanie z olejami, chemikaliami lub na zewnątrz
- W przypadku szczególnych warunków pracy skontaktuj się z nami – wspólnie dobierzemy odpowiednią serię.
- Opaska zaciskowa wg zakresu mocowania
- Opaska dobierana jest na podstawie zewnętrznej średnicy węża: opaski dwuuszkowe serii 157 (157A do 157T) oraz opaski serii HC01 i HC02.
- Złączka wg ISO 7241-1 seria B
- Złączki i gniazda złączkowe wg ISO 7241-1 seria B dostępne są w wielu średnicach nominalnych i wykonaniach materiałowych.
- Zabezpieczenie przed zerwaniem węża seria HB01
- Ogranicza przepływ powietrza w przypadku uszkodzenia lub zerwania węża. Dobór odbywa się na podstawie średnicy nominalnej i zakresu przepływu; wykonania -LF i -HF różnią się właśnie pod tym względem.
Porównanie serii
Porównanie serii CA, PV, PV05, PV07-S oraz serii PVC
Serie różnią się budową, wersją kolorystyczną i obsługiwanym zakresem rozmiarów. Parametry techniczne poszczególnych wariantów znajdują się w odpowiedniej karcie katalogowej.
| CA | PV05 | PV07-S | PV | PV08/PV10/PV13 | |
|---|---|---|---|---|---|
| Typowe zastosowanie | Klasyczny wąż pneumatyczny ze wzmocnieniem tekstylnym | Wąż pneumatyczny ze wzmocnieniem tekstylnym, przewód przyłączeniowy i narzędziowy | Wąż pneumatyczny o podwyższonych wymaganiach wobec ścianki węża | Wąż tekstylny o najszerszym wyborze rozmiarów | Wąż tekstylny PVC, przezroczysty lub oznaczony kolorystycznie |
| Rozmiary (przykłady) | CA-11/6,3 do CA-33,5/25 | PV05-11/6,3 do PV05-33,5/25 | m.in. PV07-15/8 i PV07-16/9 | PV-10/4 do PV-48/38 | PV10-8/4 do PV08-41/32 |
| Średnica wewnętrzna | 6,3 do 25 mm | 6,3 do 25 mm | 8 i 9 mm | 4 do 38 mm | 4 do 32 mm |
| Oznaczenie kolorystyczne w numerze artykułu | BK | BU | BU | BU, NA, LGN | NA, YE |
| Opakowanie | Metry bieżące i rolka 50 m | Metry bieżące i rolka | Metry bieżące | Metry bieżące i rolka | Rolka 25 m i 50 m |
| Przykładowy artykuł | CA-14,5/9-BK-1-YA | PV05-19/12,7-BU-1 | PV07-16/9-BU-1-S | PV-20/13-NA-1 | PV13-25,8/19-YE-0050 |
Zastosowania
Gdzie stosuje się węże pneumatyczne z oplotem tekstylnym
Od przyłącza narzędzia na stanowisku warsztatowym po przewód rozdzielczy w hali – wielkość konstrukcyjna zależy od zapotrzebowania na powietrze i długości przewodu.
Narzędzia pneumatyczne na stanowisku warsztatowym
Wkrętarki udarowe, wiertarki, młotki dłutujące i pistolety do przedmuchiwania zasilane są krótkimi, elastycznymi przewodami przyłączeniowymi. Standardowo stosuje się średnicę wewnętrzną od 6,3 do 9 mm, np. CA-11/6,3-BK-1-YA lub PV05-14,5/9-BU-1.
Przewody rozdzielcze i doprowadzające w hali
Od kompresora przez jednostkę przygotowania powietrza aż po punkt poboru przekrój rośnie wraz z długością przewodu i zapotrzebowaniem na powietrze. Do takich odcinków nadają się wielkości od 12,7 mm, np. CA-23/16-BK-0050-YA lub PV-34/25-NA-0050 jako wąż w zwojach.
Konserwacja i zastosowania mobilne
W wozie serwisowym lub przy zmiennych punktach poboru liczy się szybka konfekcjonowalność: przycięcie węża na wymiar, założenie końcówki, zabezpieczenie dwuuchą opaską zaciskową serii 157. Wąż na metry z oznaczeniem -1 jest do tego praktycznym rozwiązaniem.
Stanowiska pracy o podwyższonych wymaganiach bezpieczeństwa
Tam, gdzie węże prowadzone są nad głową lub w pobliżu osób, w przewodzie powinien znaleźć się zawór bezpieczeństwa przeciwzerwaniowy serii HB01. Ogranicza on przepływ powietrza w przypadku uszkodzenia lub zerwania; wersje -LF i -HF różnią się zakresem przepływu.
Kontrola wzrokowa i oznaczenie przewodów
Węże tkane PVC z serii PV08, PV10 i PV13 sprawdzają się tam, gdzie przezroczysty lub kolorowo oznaczony wąż ułatwia rozróżnienie kilku przewodów medium na stanowisku pracy. Odporność na medium podaje odpowiednia karta danych technicznych.
Szczególne warunki eksploatacji
Przy zastosowaniach z olejami, chemikaliami lub w warunkach zewnętrznych o wyborze serii decydują odporność na medium i zakres temperatur. Wartości te różnią się w zależności od wariantu – chętnie wspólnie z Państwem dobierzemy odpowiednie wykonanie.
Jak zamawiać
W trzech krokach do odpowiedniego węża
Od wielkości, przez rodzaj opakowania, aż po gotową konfekcję.
Ustalenie średnicy wewnętrznej
Zapotrzebowanie na powietrze odbiornika oraz długość przewodu określają średnicę wewnętrzną. Asortyment obejmuje zakres od 4 do 38 mm – wiążące pozostają dane producenta narzędzia pneumatycznego.
Wybór serii i formy opakowania
Wybierz serię CA, PV, PV05, PV07-S lub jedną z serii PVC i zdecyduj między metrem bieżącym (-1) a rolką (np. -0025 lub -0050). Sprawdź ciśnienie robocze i temperaturę w karcie danych danego wariantu.
Dobór akcesoriów i zapytanie
Dobierz opaskę do węża według zakresu mocowania, złączkę wg ISO 7241-1 seria B oraz w razie potrzeby zabezpieczenie przed pęknięciem węża serii HB01. W przypadku niestandardowych wielkości lub zamówień projektowych skontaktuj się z nami.
FAQ
Najczęstsze pytania o wąż pneumatyczny
Odpowiedzi dotyczące budowy, rozmiarów, opakowań i akcesoriów.
Co oznacza „z oplotem tekstylnym” w wężu pneumatycznym?
Między rdzeniem wewnętrznym a płaszczem zewnętrznym znajduje się wtopiony oplot tekstylny, który przejmuje siły wynikające z ciśnienia roboczego. Zapobiega on rozszerzaniu się węża i zwiększa stabilność kształtu w porównaniu z wężami niewzmocnionymi. Dlatego węże z oplotem tekstylnym są standardem dla przewodów sprężonego powietrza przy narzędziach i na stanowisku pracy.
Jaka średnica wewnętrzna jest właściwa?
Decydujące znaczenie mają zapotrzebowanie na powietrze podłączonego narzędzia oraz długość przewodu: dla narzędzi ręcznych typowe są średnice 6,3 do 9 mm, dla przewodów stanowiskowych i zasilających 10 do 16 mm, dla przewodów rozdzielczych 19 mm i więcej. Asortyment obejmuje średnice wewnętrzne od 4 do 38 mm – dostępne są również poszukiwane rozmiary pośrednie, takie jak 13, 16 czy 20 mm.
Czy węże do sprężonego powietrza są dostępne na metry?
Tak. Wiele rozmiarów dostępnych jest zarówno jako metr bieżący (oznaczenie długości -1), jak i w formie zwoju (np. -0025 lub -0050). Jakie opakowania są dostępne dla danego rozmiaru, sprawdzisz przy konkretnym wariancie produktu.
Czym różnią się serie CA, PV, PV05 i PV07-S?
Różnią się budową, kolorem oraz zakresem obsługiwanych rozmiarów: CA i PV05 pokrywają klasyczny zakres narzędziowy i warsztatowy od 6,3 do 25 mm, seria PV oferuje najszerszy zakres 4 do 38 mm, a PV07-S przeznaczona jest do zwiększonych wymagań wobec ścianki węża. Parametry techniczne dla każdej serii znajdziesz w odpowiedniej karcie katalogowej.
Jak odczytać numer artykułu węża do sprężonego powietrza?
Numer artykułu określa serię, średnicę zewnętrzną/wewnętrzną, oznaczenie koloru i długość opakowania. Przykład CA-19/12,7-BK-0050-YA: CA = seria, 19/12,7 = średnica zewnętrzna/wewnętrzna w mm, BK = oznaczenie koloru, 0050 = długość zwoju w metrach; -1 oznacza metr bieżący.
Która opaska pasuje do mojego węża?
Opaskę dobiera się według zakresu zaciskania odpowiadającego średnicy zewnętrznej węża. Dostępne są opaski dwuuchwytowe serii 157 (157A do 157T) oraz opaski serii HC01 i HC02 – średnica zewnętrzna znajduje się na pierwszym miejscu w numerze artykułu węża.
Kiedy potrzebuję zabezpieczenia przed pęknięciem węża?
Zabezpieczenie przed pęknięciem węża serii HB01 należy zamontować w instalacji, gdy węże są prowadzone nad głową lub znajdują się w bezpośrednim sąsiedztwie osób. Ogranicza ono przepływ powietrza w przypadku uszkodzenia lub zerwania węża; dobór następuje według średnicy nominalnej i zakresu przepływu, przy czym rozróżnia się wersje -LF i -HF.
Które złączki pasują do węża do sprężonego powietrza?
Do szybkiej wymiany narzędzi nadają się złączki wtykowe i gniazda złączkowe odcinające zgodne z ISO 7241-1 seria B. Są dostępne w kilku średnicach nominalnych i wersjach materiałowych – mosiądz, POM i stal nierdzewna; odpowiednią średnicę nominalną dobiera się według średnicy wewnętrznej przewodu.
Dopasowane produkty
Powiązane kategorie
Przyłącze, zabezpieczenie i pokrewne typy węży z tego samego katalogu.
Następny krok
Skonfiguruj wąż pneumatyczny z oplotem tekstylnym
Porównaj rozmiar, serię i pakowanie w sklepie – lub uzgodnij dobór z nami, jeśli w grę wchodzą warunki eksploatacji, niestandardowe rozmiary lub ilości projektowe.
