Klapy odcinające ze stali nierdzewnej z napędem pneumatycznym

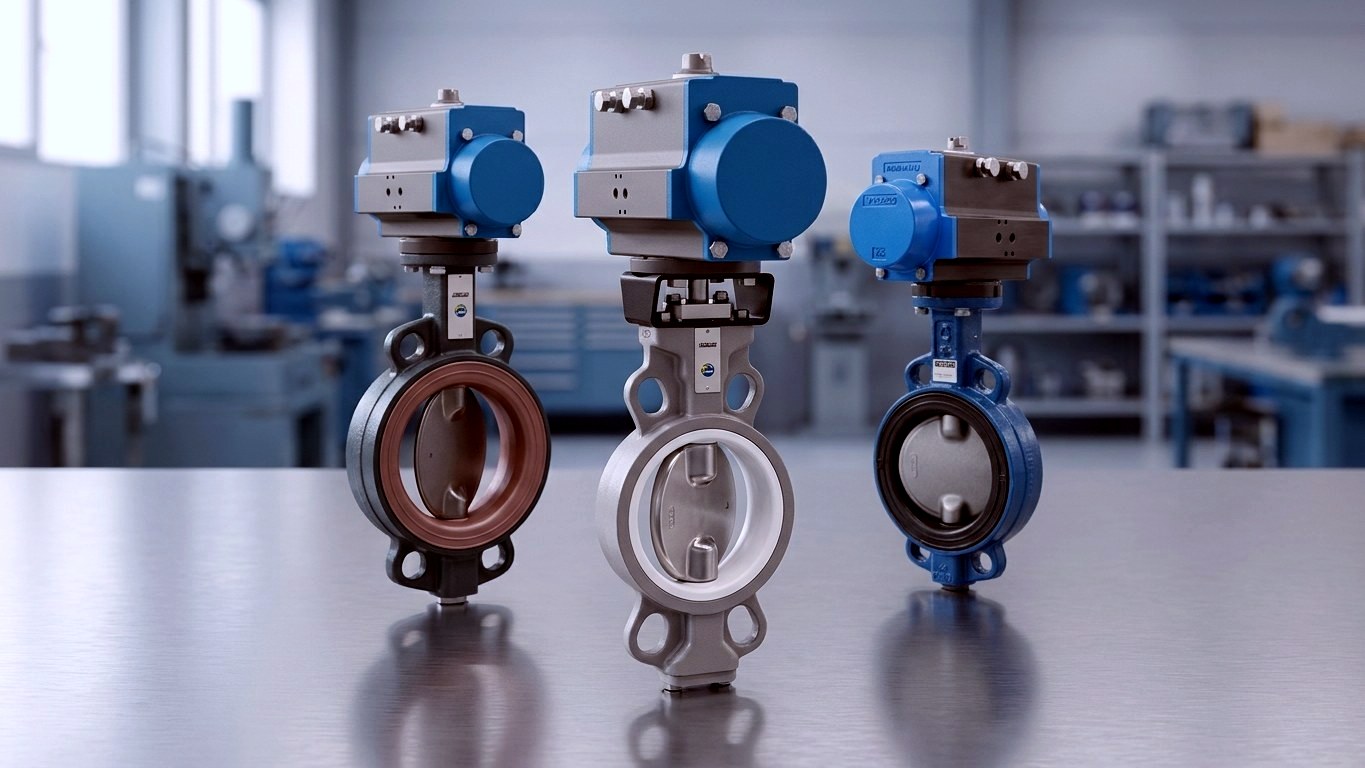

SSIS Przepustnice odcinające – przepustnice ze stali nierdzewnej z napędem pneumatycznym
Przepustnice odcinające SSIS firmy STASTO to dwuekscentryczne przepustnice ze stali nierdzewnej z pneumatycznym napędem obrotowym – zaprojektowane do niezawodnego odcinania i regulacji w wymagających procesach przemysłowych. Korpus i tarcza wykonane są ze stali nierdzewnej 1.4408, wał z 1.4542, uszczelnienie z Inconel 625. W ramach serii BUW9-SSIS i BUL-SSIS dostępny jest zakres nominalnych średnic DN 50 do DN 500 – w wersji międzykołnierzowej lub kołnierzowej, dwustronnego lub jednostronnego działania, z opcją ATEX lub bez.
SSIS – dwuekscentryczne ze stali nierdzewnej 1.4408
Twoje korzyści
Dlaczego przepustnice SSIS firmy STASTO?
Solidna kombinacja materiałów, konstrukcja podwójnie mimośrodowa i pneumatyczny napęd obrotowy – dostosowane do wymagających zastosowań procesowych.
W pełni ze stali nierdzewnej 1.4408
Korpus i tarcza ze stali nierdzewnej 1.4408, wał z 1.4542, uszczelnienie gniazda z Inconel 625 – solidna kombinacja materiałów do mediów korozyjnych i narażonych na wysoką temperaturę.
Konstrukcja podwójnie mimośrodowa
Podwójnie mimośrodowe łożyskowanie zapewnia minimalne zużycie gniazda oraz precyzyjne otwieranie i zamykanie.
Pneumatyczny napęd obrotowy
Napędy dwustronnego lub jednostronnego działania (np. PAD100-H, PAD115-H, PAS1255-H) ze ciśnieniem sterowania 5,5 do 8 bar – w zależności od serii i średnicy nominalnej.
Długość zabudowy wg EN 558-1 R20
Znormalizowana długość zabudowy i ciśnienie nominalne kołnierza PN 10/16/25 lub ANSI 150 (w zależności od wykonania) dla łatwego planowania montażu w istniejących rurociągach.
Przegląd serii
Przepustnice SSIS według serii
Od wykonania międzykołnierzowego po wersję ręczną – wybierz odpowiednią serię SSIS dla swojej instalacji.
Porównanie serii
Przegląd serii SSIS
Serie SSIS różnią się budową, rodzajem napędu oraz wykonaniem ATEX. Kody techniczne ułatwiają bezpośredni dobór.
| BUW9-SSIS-D4 | BUW9-SSIS-D4-A | BUL-SSIS-D2-A | BUL-SSIS-S2-A | |
|---|---|---|---|---|
| Budowa | Międzykołnierzowa | Międzykołnierzowa | Kołnierzowa | Kołnierzowa |
| Typ napędu | Pneum. dwustronnego działania | Pneum. dwustronnego działania | Pneum. dwustronnego działania | Pneum. jednostronnego działania (sprężyna) |
| Wykonanie ATEX | Nie | ATEX II 2 G/D | ATEX II 2 G/D | ATEX II 2 G/D |
| Zakres ciśnienia | 0…25 bar (zależnie od wariantu) | 0…25 bar (zależnie od wariantu) | 0…10 bar (zależnie od wariantu) | 0…10 bar (zależnie od wariantu) |
| Położenie bezpieczeństwa | – | – | – | Zdefiniowane przy braku sprężonego powietrza |
Poradnik
Jak wybrać odpowiednią klapę SSIS
Cztery pytania prowadzą do odpowiedniego wykonania – od formy zabudowy po wymagania ATEX.
Forma zabudowy i napęd
- Międzykołnierzowa (seria BUW9)
- Montowana między dwoma kołnierzami rurociągu – klasyczna zabudowa typu wafer.
- Kołnierzowa (seria BUL/BULV)
- Wykonanie typu lug – odpowiednie m.in. do końców rurociągów.
- Dwustronnego działania
- Aktywnie otwiera i zamyka przy użyciu sprężonego powietrza w obu kierunkach.
- Jednostronnego działania (sprężynowy powrót)
- W przypadku braku sprężonego powietrza przechodzi do określonego położenia bezpiecznego – istotne dla koncepcji bezpieczeństwa.
Certyfikacja i parametry
- Wykonanie ATEX
- Do stref zagrożonych wybuchem dostępne są serie SSIS w wykonaniu ATEX (ATEX II 2 G/D) – w zależności od wariantu.
- Ciśnienie nominalne kołnierza
- PN 10/16/25 lub ANSI 150, w zależności od serii i wykonania.
- Zakres ciśnienia
- Różni się w zależności od serii – należy sprawdzić dane konkretnego wariantu.
- Długość zabudowy
- Wykonana zgodnie z EN 558-1 R20 dla łatwego planowania montażu.
Dostępność i konfiguracja
Dostępność zależna od serii i wariantu
Asortyment SSIS jest bardzo szeroki. Aby dobrać właściwe wykonanie, sprawdzamy dostępność i szczegóły wspólnie z Tobą.
Szeroki zakres średnic nominalnych
W zależności od serii zakres obejmuje DN 50 do DN 500 i więcej. Nie każda kombinacja średnicy nominalnej, napędu i wykonania jest jednakowo dostępna.
Dostępność na poziomie produktu
Stan magazynowy i czas dostawy najlepiej sprawdzić bezpośrednio na stronie danego produktu/wariantu lub na zapytanie w naszym dziale sprzedaży.
Konfiguracja według potrzeb
Rodzaj napędu, akcesoria i certyfikację chętnie uzgodnimy z Tobą – skontaktuj się z nami w sprawie swojej aplikacji.
Obszary zastosowań
Zastosowania przepustnic kulowych SSIS
Wszędzie tam, gdzie wymagana jest odporność stali nierdzewnej i automatyczne sterowanie.

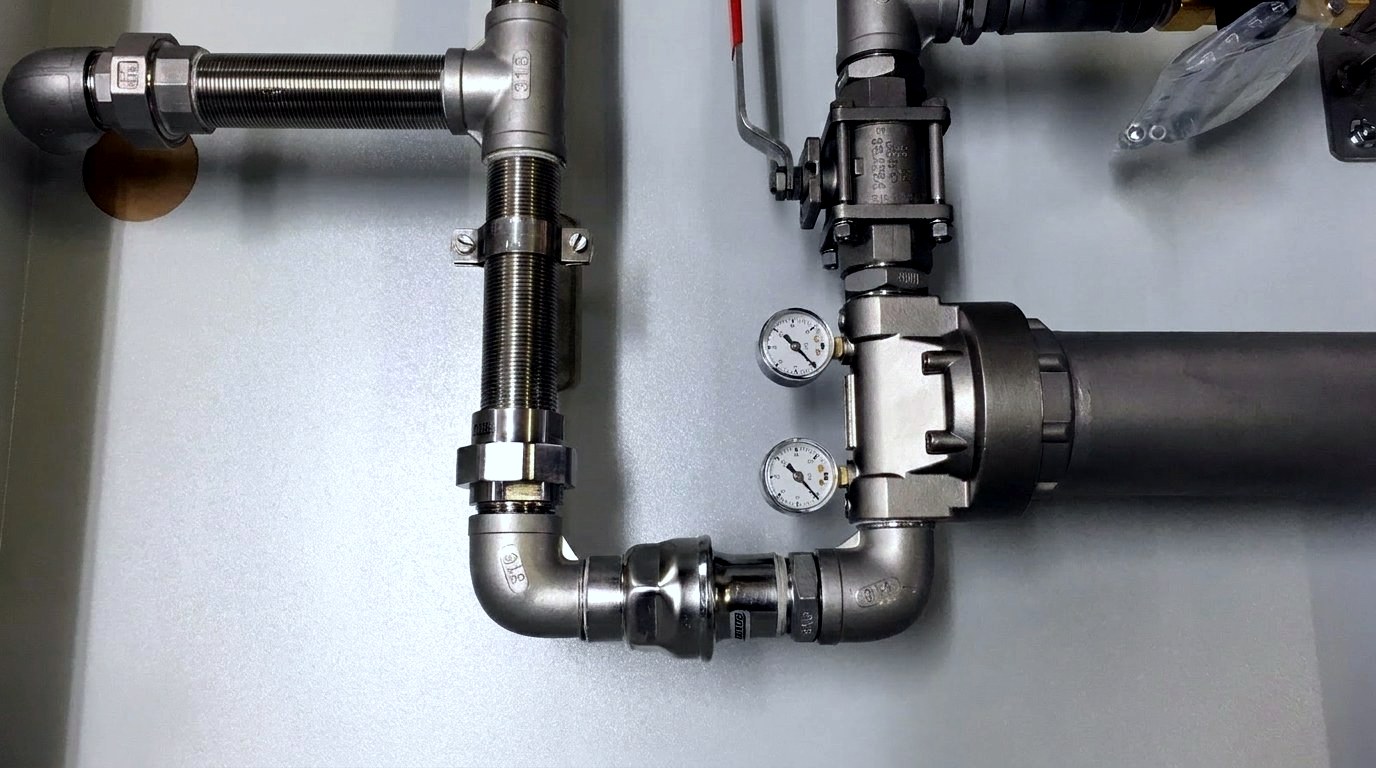

Technika procesowa i technologia chemiczna
Odcinanie i regulacja ciekłych i gazowych mediów w układach rurociągowych.

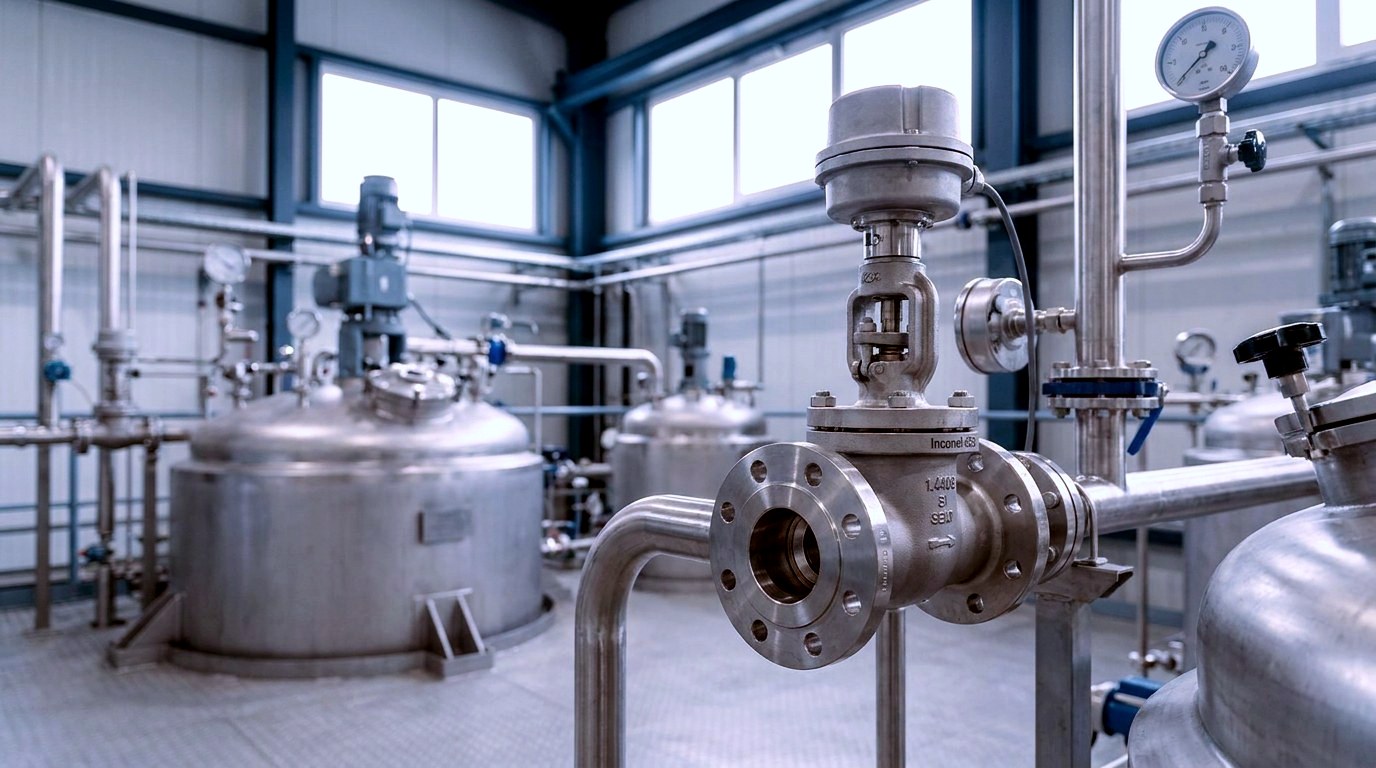

Instalacje chemiczne
Kombinacja materiałów 1.4408 i gniazda Inconel 625 nadaje się do mediów korozyjnych w chemicznych procesach technologicznych.

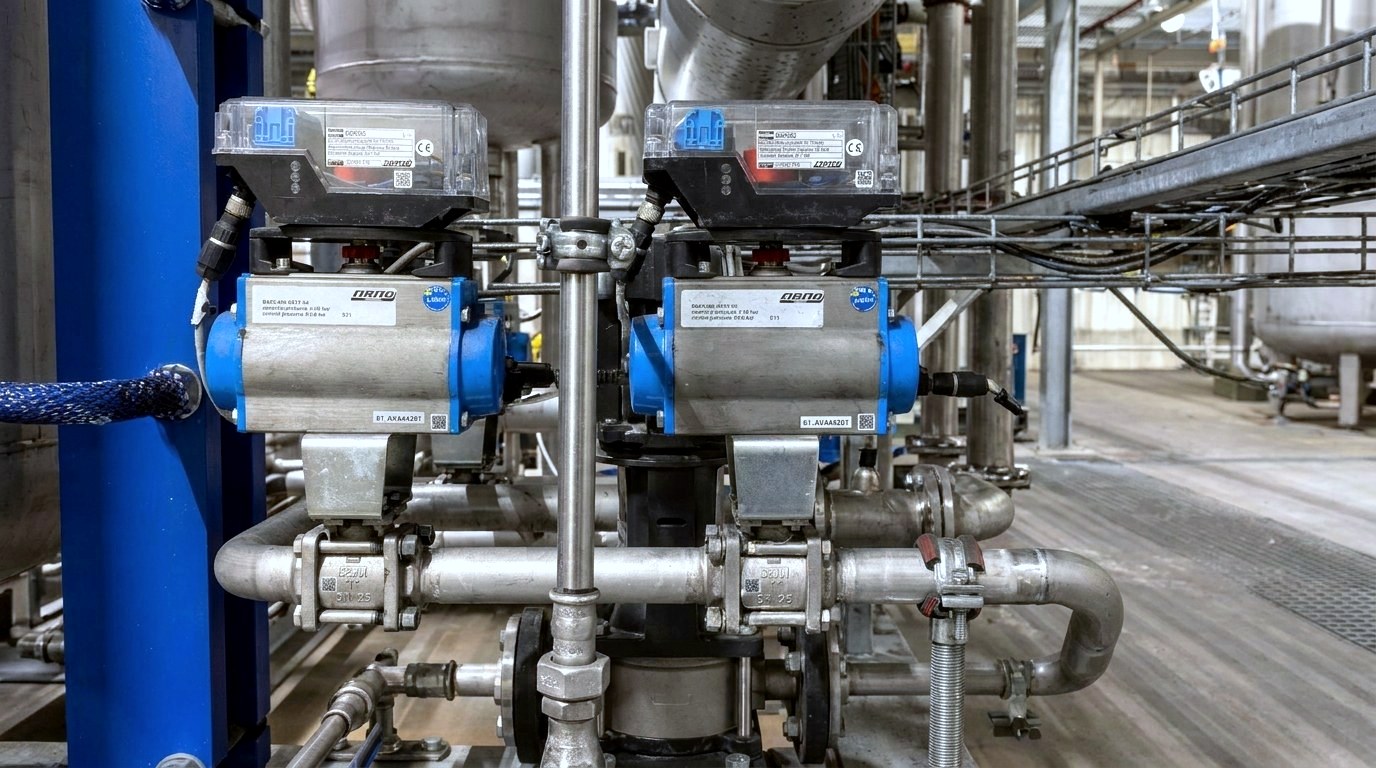

Automatyczne funkcje odcinania
Napędy dwustronnego działania do aktywnego otwierania i zamykania, napędy jednostronnego działania do określonej pozycji bezpieczeństwa przy zaniku ciśnienia powietrza.

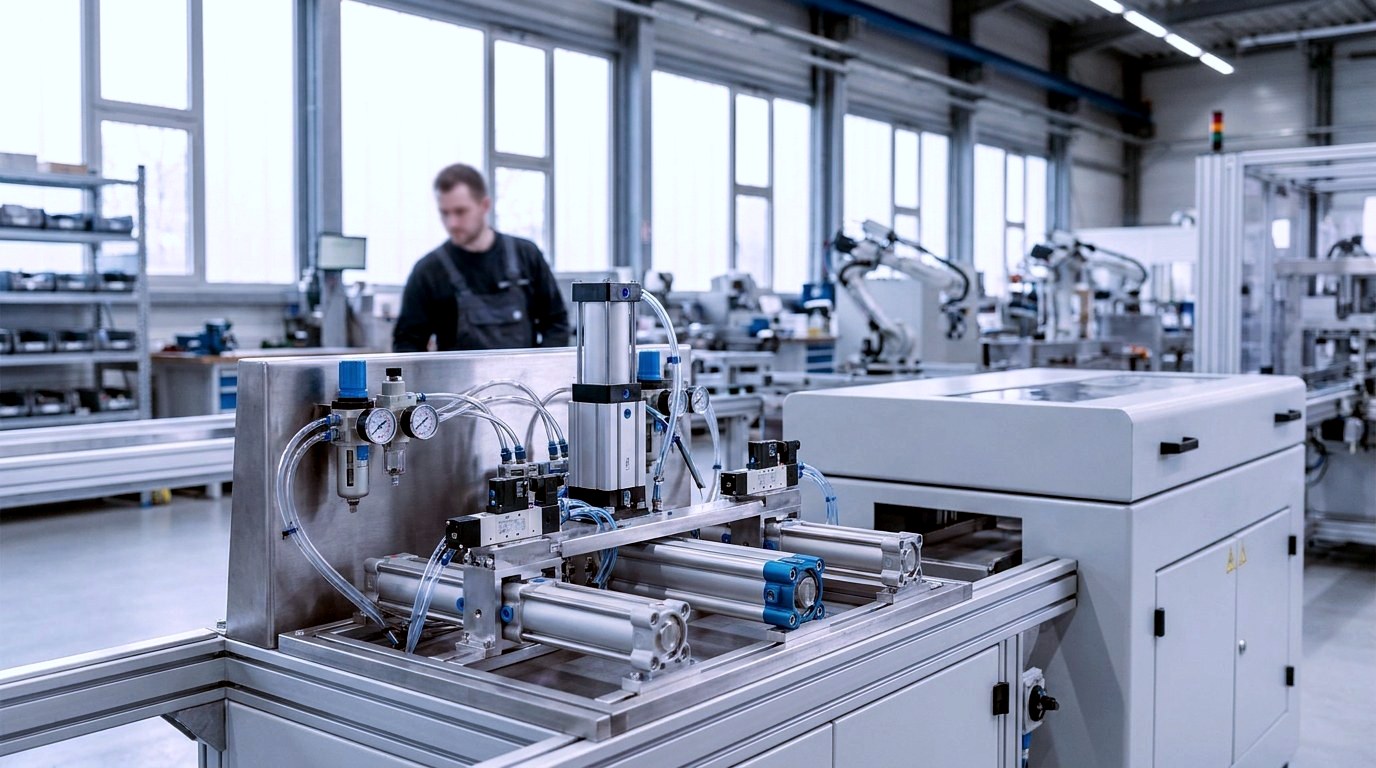

Układy sterowane pneumatycznie
Ciśnienie sterujące napędów w zakresie od 5,5 do 8 bar – dostosowane do powszechnych instalacji sprężonego powietrza.

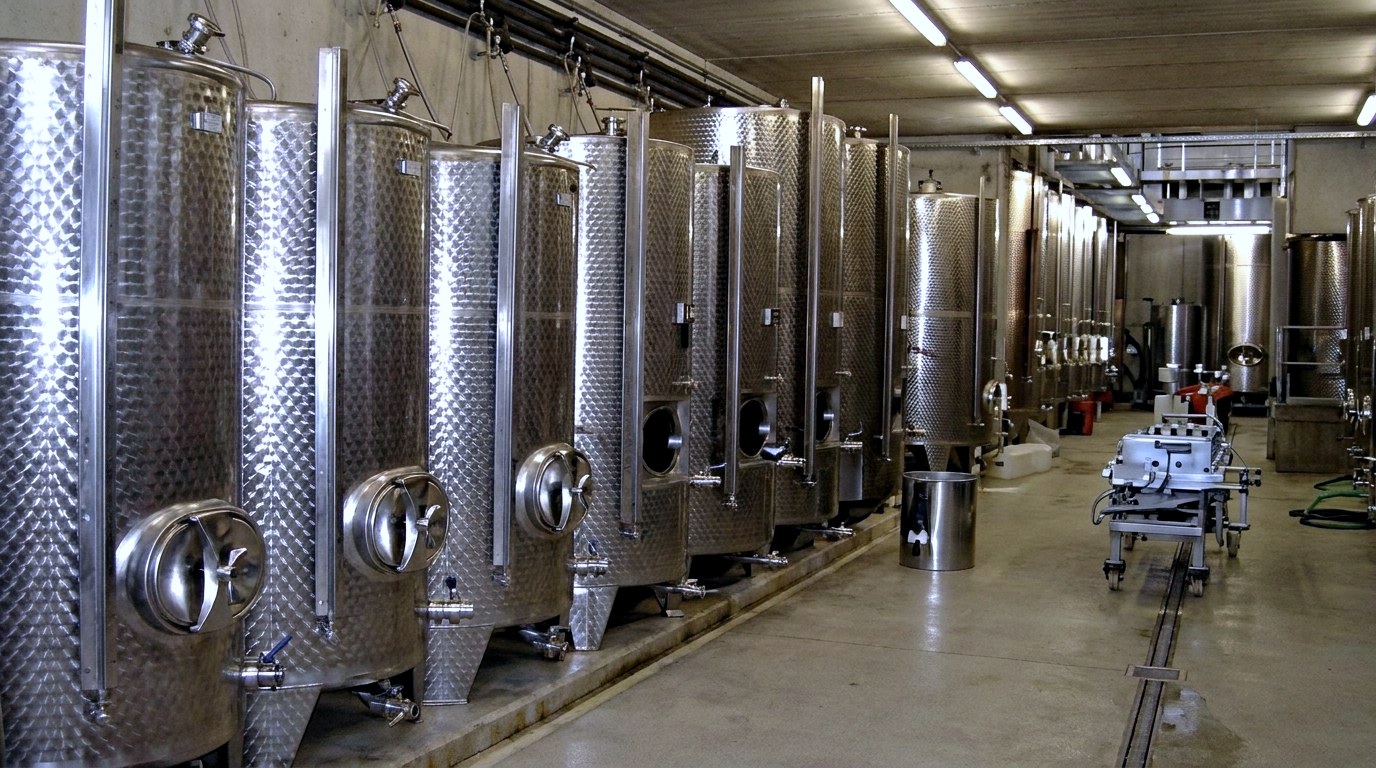

Instalacje wymagające stali nierdzewnej
Pełne wykonanie ze stali nierdzewnej dla procesów o wysokich wymaganiach dotyczących odporności materiałowej.

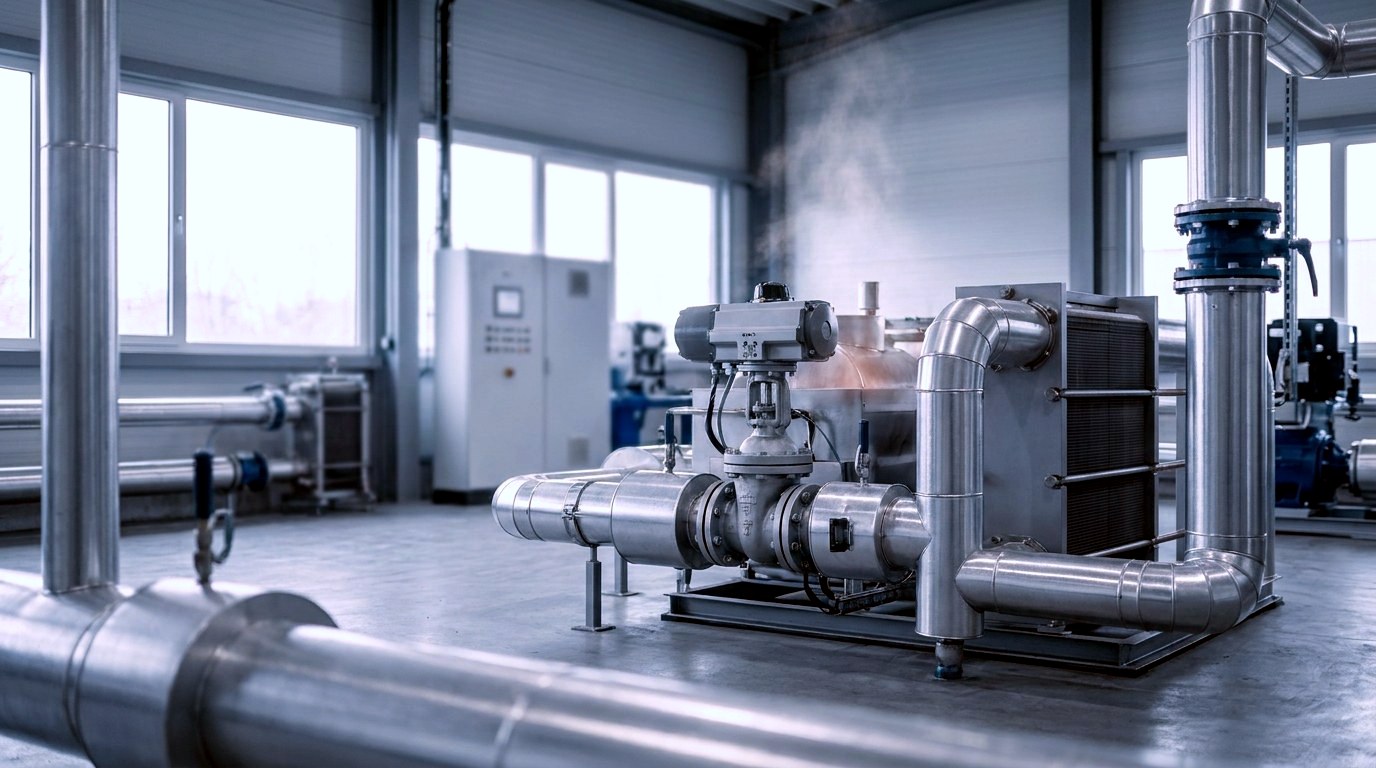

Procesy o podwyższonej temperaturze
Kombinacja materiałów jest przeznaczona do szerokiego zakresu temperatur (w wielu seriach −10 … +425 °C, w zależności od wariantu).
Często zadawane pytania
FAQ – przepustnice SSIS
Odpowiedzi na najważniejsze pytania dotyczące materiałów, średnic nominalnych, ATEX i rodzajów napędów.
Z jakiego materiału wykonane są przepustnice SSIS?
Korpus i tarcza wykonane są ze stali nierdzewnej 1.4408, wał z 1.4542, a gniazdo z Inconel 625. Kombinacja ta jest przeznaczona do mediów korozyjnych i narażonych na wysokie temperatury.
Jakie średnice nominalne są dostępne?
Asortyment SSIS obejmuje szeroki zakres od DN 50 do DN 500 i większych. Dostępność poszczególnych średnic nominalnych w danym wykonaniu można sprawdzić na odpowiedniej stronie produktu.
Co oznacza „dwuekscentryczna"?
W konstrukcji dwuekscentrycznej tarcza jest dwukrotnie przesunięta względem osi wału. Zmniejsza to kontakt między tarczą a gniazdem podczas otwierania i chroni uszczelnienie.
Czy przepustnice SSIS są dostępne w wykonaniu ATEX?
Tak, kilka serii (np. BUW9-SSIS-D4-A, BUL-SSIS-D2-A, BUL-SSIS-S2-A) jest dostępnych w wykonaniu ATEX (ATEX II 2 G/D) – w zależności od wybranego wariantu.
Czym różnią się napędy dwustronnego i jednostronnego działania?
Napędy dwustronnego działania są uruchamiane sprężonym powietrzem w obu kierunkach. Napędy jednostronnego działania wykorzystują sprężynę do powrotu i przyjmują określone położenie w przypadku zaniku zasilania powietrzem.
Jakie ciśnienie sterujące jest wymagane?
Ciśnienie sterujące napędów pneumatycznych wynosi, w zależności od serii, od 5,5 do 8 bar.
Według jakiej normy wykonana jest długość zabudowy?
Długość zabudowy klap SSIS odpowiada normie EN 558-1 R20. Nominalne ciśnienie kołnierza wynosi, w zależności od wykonania, PN 10/16/25 lub ANSI 150.
Zapytaj teraz
Skonfiguruj odpowiednią przepustnicę SSIS
Znasz już średnicę nominalną i rodzaj napędu? Przejdź bezpośrednio do odpowiedniej serii. Nie wiesz, które wykonanie pasuje do Twojej aplikacji? Nasz zespół handlowy chętnie doradzi w kwestii konstrukcji, napędu, ciśnienia nominalnego i wykonania ATEX.
