Pneumatyka · Elementy robocze

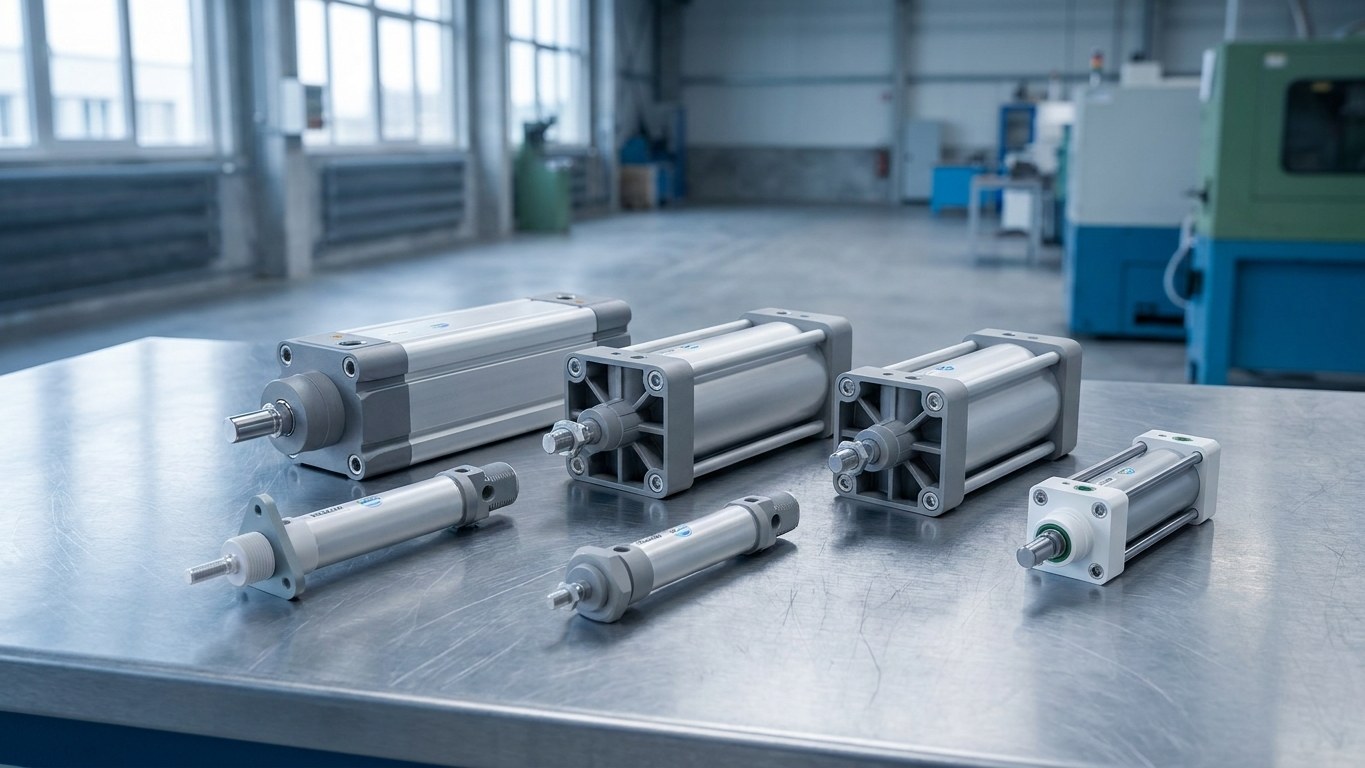

Siłowniki pneumatyczne ISO 15552 / VDMA – cylindry normowe z osprzętem
Siłowniki normowe ISO 15552 to standard wymiennych napędów pneumatycznych w budowie maszyn i instalacji. Znormalizowane wymiary przyłączy i mocowań pozwalają wymieniać cylindry różnych serii bez zmian konstrukcyjnych. W STASTO znajdziesz siłowniki profilowe z magnesem ISO 15552 serii NWT, PC10 i XNWT w średnicach 32–125 mm – jednostronnego i dwustronnego działania, wraz z dopasowanymi mocowaniami, przegubami i czujnikami z jednego źródła.
Siłowniki profilowe z magnesem ISO 15552, Ø 32–125 mm
Zalety
Dlaczego siłowniki normowe wg ISO 15552
Znormalizowane wymiary, spójny program serii i dopasowane akcesoria montażowe – łącz siłowniki, mocowania i osprzęt w jednym systemie.
Wymienne zgodnie z normą
Jednolite wymiary montażowe i mocujące zgodnie z ISO 15552 (dawniej VDMA 24562 / DIN 24336). Siłowniki pozostają wymiarowo kompatybilne niezależnie od producenta i serii.
Szeroki program serii konstrukcyjnych
Siłowniki profilowe serii NWT, PC10 i XNWT, dwustronnego i jednostronnego działania, z regulowanym tłumieniem krańcowym i zakresem ciśnienia 0,5…10 bar.
Dostępne wykonania ATEX
Wybrane serie, jak PC10, są w zależności od wariantu dostępne również w wykonaniu ATEX strefa 2 i 22 – do zastosowań w strefach zagrożonych wybuchem.
Kompletny z osprzętem montażowym
Mocowania stopowe, kołnierzowe, widełkowe i wahliwe oraz przeguby i głowice widełkowe dopasowane do siłownika – spójny system zamiast pojedynczych części.
Poradnik
Jak dobrać właściwy siłownik normowy
ISO 15552 określa wymiary montażowe i przyłączeniowe siłowników pneumatycznych z odłączanym mocowaniem i wywodzi się z norm VDMA 24562 oraz DIN 24336. Te parametry prowadzą do właściwego doboru siłownika.
Co oznacza ISO 15552
- Pochodzenie normy
- ISO 15552 wywodzi się z VDMA 24562 i starszej normy DIN 24336; określenie „siłownik VDMA" jest nadal powszechnie stosowane.
- Wymienność
- Siłowniki tej samej średnicy są mechanicznie wymienne między różnymi producentami – zaleta przy zaopatrzeniu w części zamienne i standaryzacji.
- Konstrukcja profilowa
- Prostokątna obudowa profilowa z ściągaczami/pokrywami i znormalizowanymi punktami mocowania charakteryzuje konstrukcję ISO 15552.
Kluczowe parametry doboru
- Średnica i siła
- Określa siłę roboczą – np. Ø 32 mm ≈ 428–482 N, Ø 100 mm ≈ 4 710 N przy 6 bar.
- Skok
- Od krótkiego skoku do ponad 1 600 mm – przy długich skokach należy uwzględnić wyboczenie tłoczyska.
- Sposób działania
- Dwustronnego działania jako standard lub jednostronnego działania ze sprężyną.
- Tłumienie w położeniu końcowym
- Regulowane w celu ochrony siłownika i elementów przyłączonych.
- Przyłącza i gwinty
- Gwint trzpienia tłoczyska i przyłącze ciśnieniowe dla każdego rozmiaru, np. M16x1,5 i G3/8" dla Ø 63 mm.
- Wersje specjalne
- Wersja niskotemperaturowa (−30…+80 °C), zabezpieczenie przed obrotem, wielopołożeniowa lub z wydłużonym tłoczyskiem – zależnie od serii.
Odpowiednie akcesoria montażowe
- Mocowania
- Stopa (XP), kołnierz (XFL), widełki (XCFA / XCF), ucho wahliwe i kątowe ucho wahliwe (XANL / XCBF / XAS / XASV).
- Zawieszenie
- Zawieszenie środkowe (XCIR / NWCIR) i łożyska podporowe (SU-CI) do przegubowego montażu.
- Elementy łączące
- Oko przegubowe (GA), widełki (G / M) i sprzęgło elastyczne (SAS) do kompensacji tolerancji.
- Montaż zaworu
- Zestaw montażowy zaworu (SCVK) do bezpośredniego montażu na siłowniku.
Porównanie konstrukcji
ISO 15552 w porównaniu z innymi konstrukcjami siłowników
Która konstrukcja jest odpowiednia? Zestawienie pokazuje, kiedy ISO 15552, ISO 6432 lub siłowniki kompaktowe są właściwym wyborem.
| ISO 15552 | ISO 6432 | Siłowniki kompaktowe | |
|---|---|---|---|
| Norma / konstrukcja | ISO 15552 (dawniej VDMA 24562) | Siłowniki miniaturowe ISO 6432 | Siłowniki krótkie, seria SHD |
| Zakres średnic | Ø 32–125 mm | małe średnice | Ø do 160 mm |
| Typowe skoki | Krótki skok do ponad 1 600 mm | krótkie do średnich skoków | szczególnie krótkie skoki |
| Główne zastosowania | Znormalizowane wymienne napędy | ciasne warunki montażu | zastosowania o małej przestrzeni |
| Wymiary mocowania | znormalizowane, wymienne | własna norma, niewymienna z ISO 15552 | własna konstrukcja, niezależna od ISO 15552 |
Kategorie
Siłowniki ISO 15552 i pokrewne konstrukcje
Od znormalizowanego siłownika profilowego z magnesem po rozróżnienie od wersji miniaturowych i kompaktowych – wybierz odpowiednią kategorię.
Zastosowania
Gdzie stosowane są siłowniki normowe wg ISO 15552
Wszędzie tam, gdzie wymagane są liniowe ruchy pneumatyczne ze znormalizowanym przyłączem.

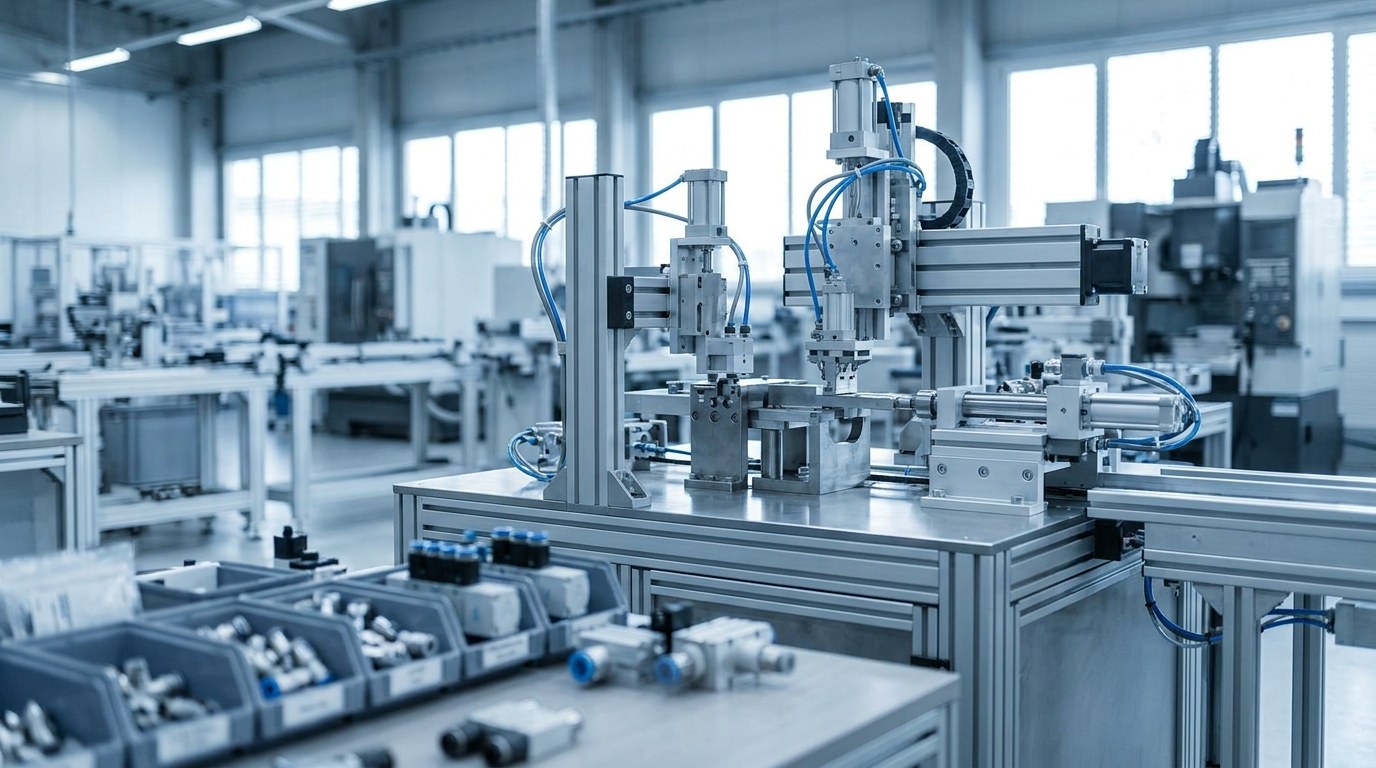

Budowa maszyn i maszyn specjalnych
Mocowanie, zaciskanie, podawanie i pozycjonowanie z wymiennymi, znormalizowanymi napędami.

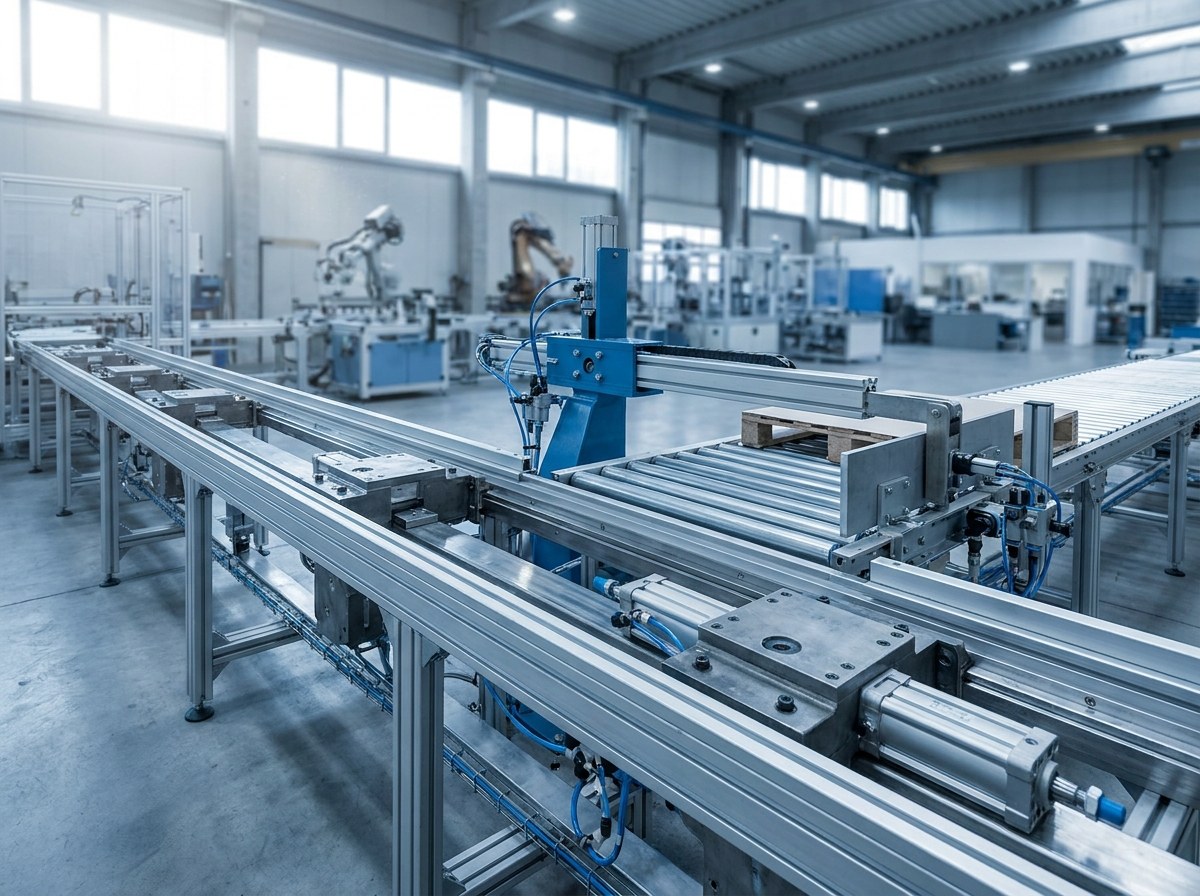

Technika transportu i obsługi
Zwrotnice, stopery i zasuwy ze średnimi i dużymi skokami – serie dostępne dla skoków powyżej 1600 mm.

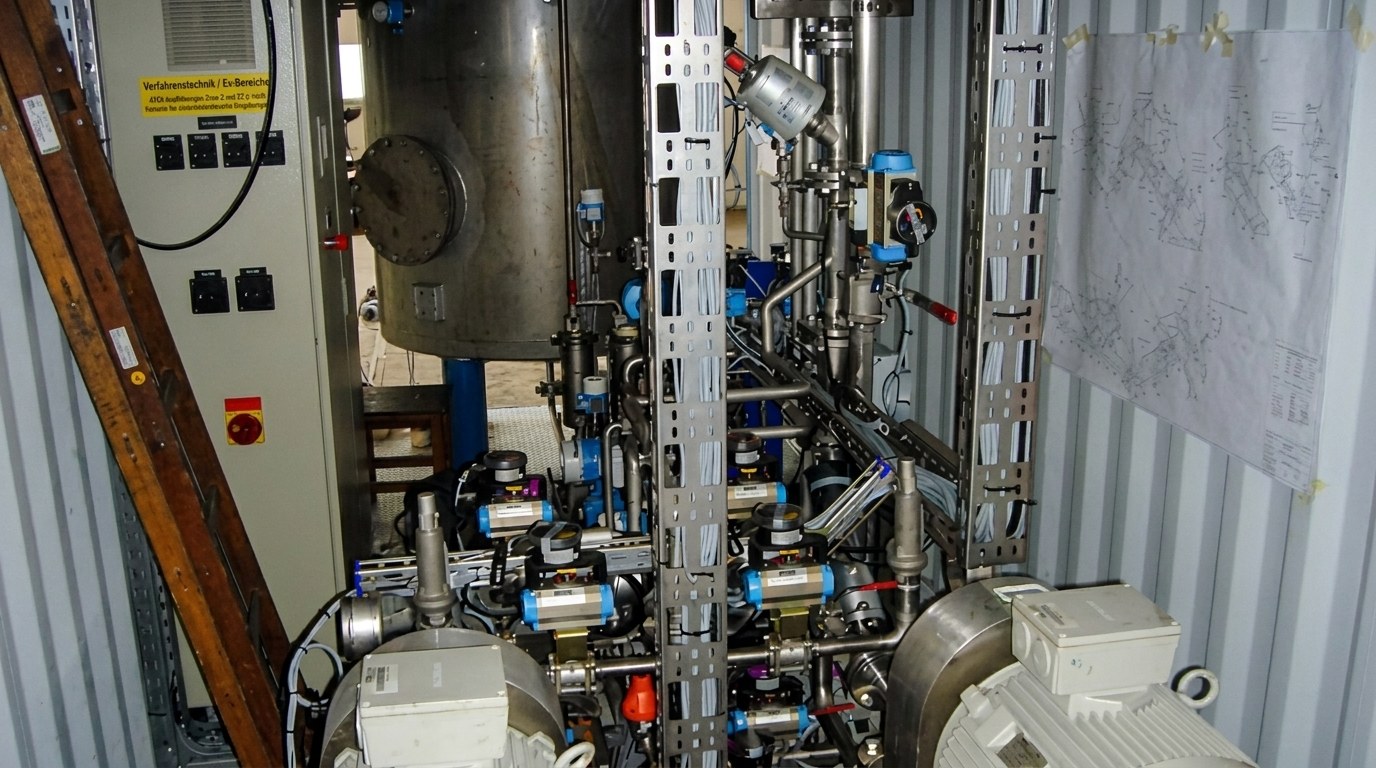

Technika procesowa / strefy Ex
Wersje ATEX Strefa 2 i 22 w zależności od wariantu do środowisk o znaczeniu bezpieczeństwa.

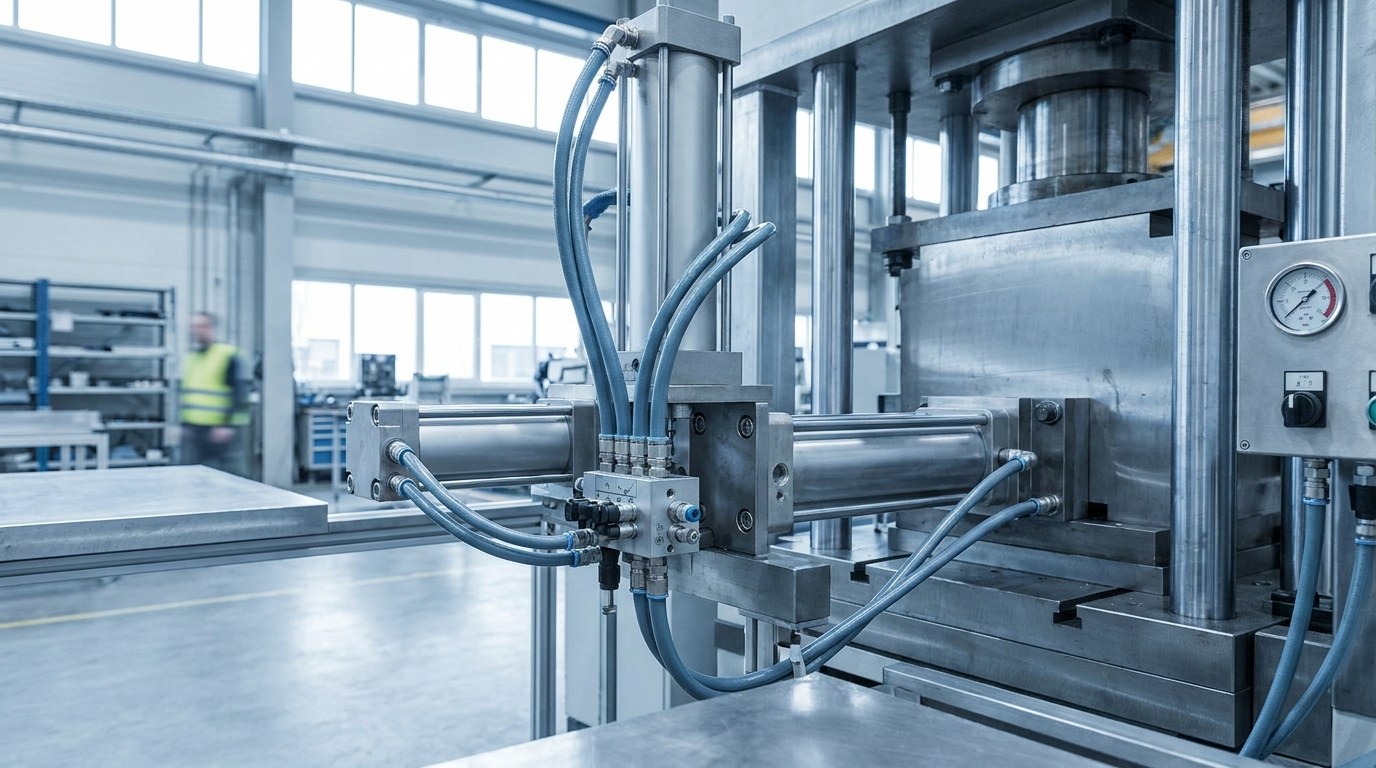

Instalacje z dużymi siłami roboczymi
Ø 100 mm z siłą ok. 4710 N oraz klasa Ø 125 mm do dużych sił pchania i ciągnięcia przy 6 bar.

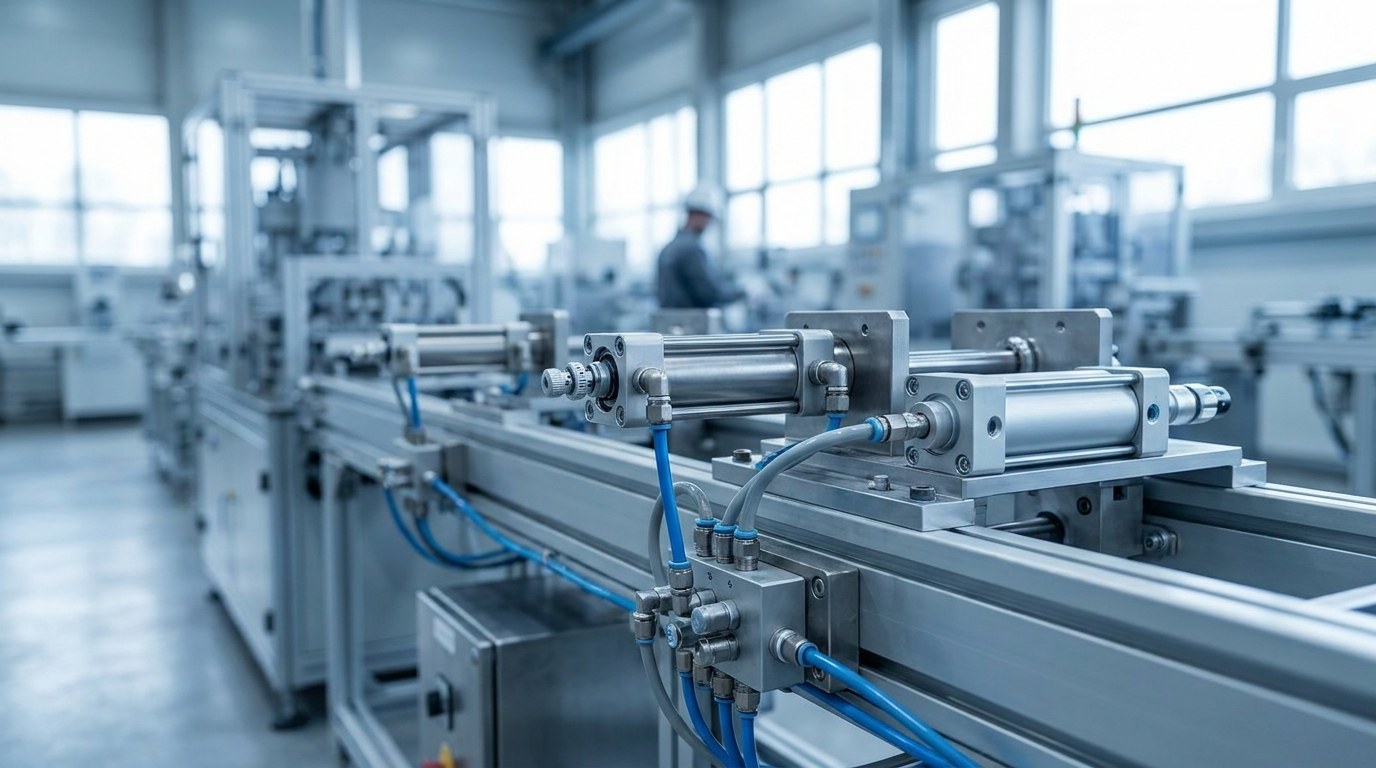

Napędy pneumatyczne
Napędy dwustronnego i jednostronnego działania w zakresie ciśnienia 0,5…10 bar z regulowanym tłumieniem w położeniu końcowym.

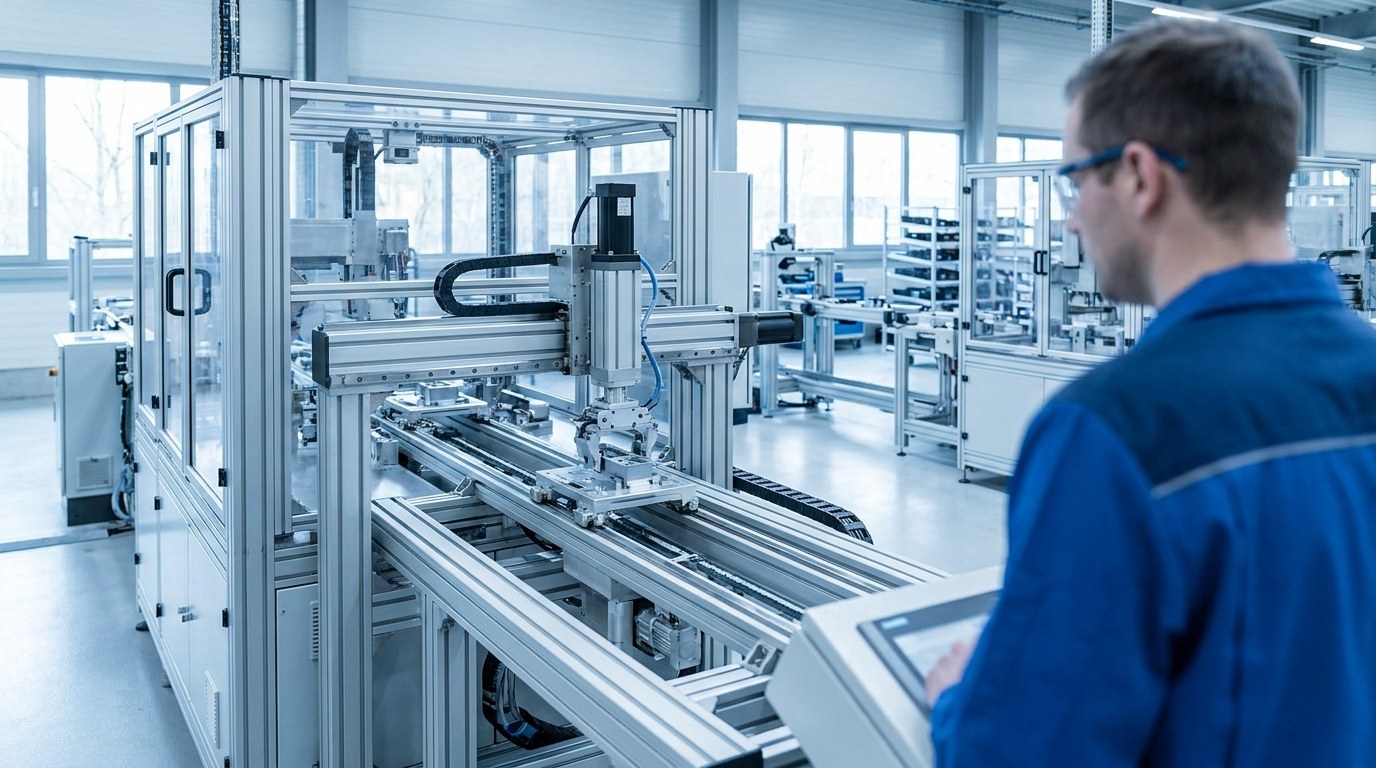

Ruch liniowy w produkcji
Znormalizowane napędy do powtarzalnych zadań pozycjonowania i mocowania w produkcji.
Asortyment i dostępność

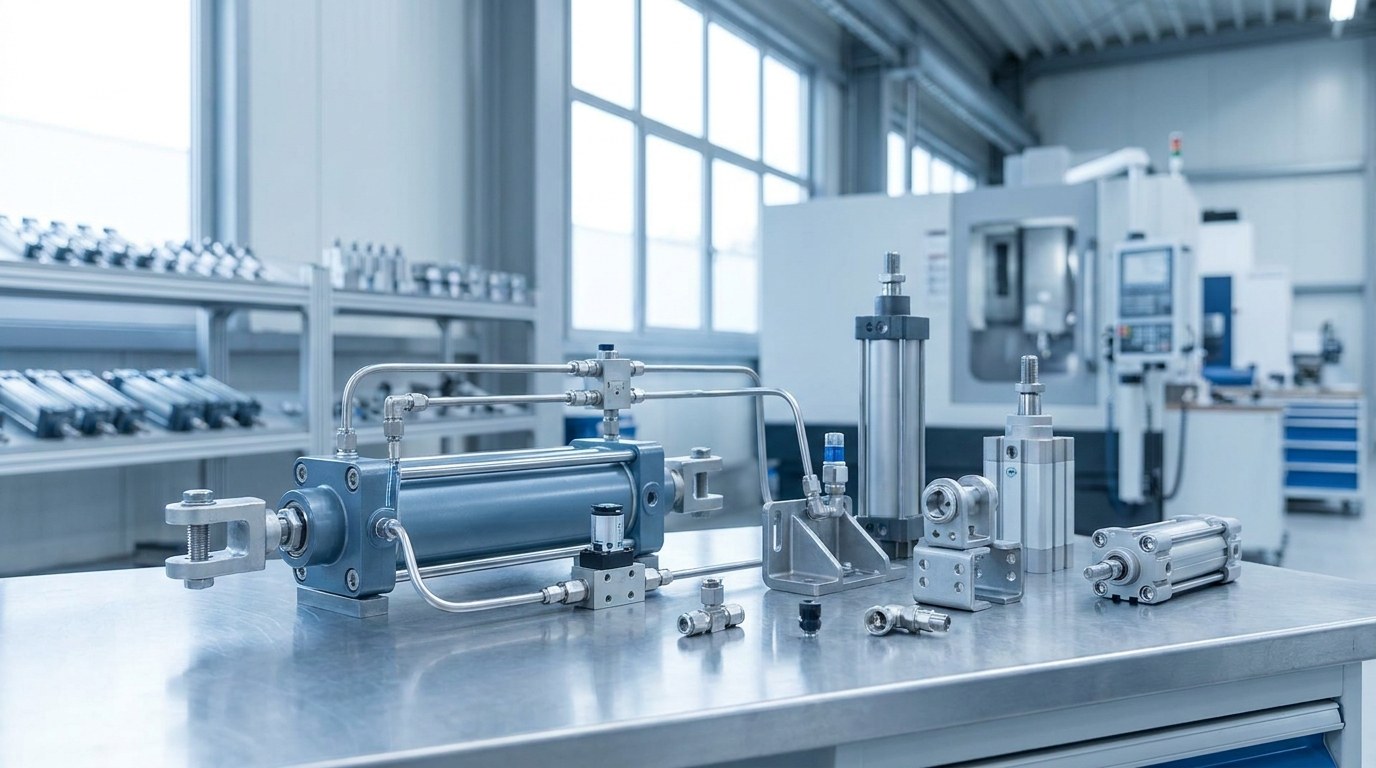

Siłowniki, mocowania i akcesoria z jednego programu
Siłowniki, mocowania i akcesoria dostępne w jednym, spójnym asortymencie STASTO. Dostępność, czas dostawy i cenę poszczególnych wariantów znajdziesz na odpowiedniej stronie produktu.
Zgrany system
Siłowniki profilowe z magnesem i znormalizowane elementy montażowe pochodzą z jednego spójnego programu – mocowania i łączniki pasują bez potrzeby adaptacji.
Warianty do każdego zastosowania
Średnicę, skok i wersję specjalną dobierasz precyzyjnie; szczegóły dotyczące danego wariantu znajdziesz na odpowiedniej stronie produktu.
Wersje specjalne
Wersja niskotemperaturowa, z zabezpieczeniem przed obrotem, wielopołożeniowa lub z wydłużonym tłoczyskiem są dostępne w zależności od serii – na zapytanie sprawdzamy odpowiednie dobory.
Często zadawane pytania
Pytania o siłowniki normowe ISO 15552
Odpowiedzi dotyczące normy, średnic, ATEX i wymienności.
Co to jest siłownik normowy ISO 15552?
Siłownik pneumatyczny o znormalizowanych wymiarach zabudowy i mocowania zgodnie z ISO 15552. Dzięki temu siłowniki tej samej średnicy są wymienne między różnymi producentami.
Jaka jest różnica między ISO 15552 a VDMA?
ISO 15552 to obowiązująca dziś norma międzynarodowa, która zastąpiła niemiecką normę VDMA 24562 i wcześniejszą DIN 24336. Określenie „siłownik VDMA" jest nadal powszechnie stosowane jako synonim tych siłowników normowych.
Jakie średnice oferuje STASTO zgodnie z ISO 15552?
Siłowniki profilowe z magnesem dostępne są w średnicach 32, 40, 50, 63, 80, 100 i 125 mm – w różnych skokach i wykonaniach.
Czy siłowniki ISO 15552 są dostępne w wykonaniu ATEX?
Tak, wybrane serie, takie jak seria PC10, są dostępne w wersjach do ATEX Strefa 2 i 22, w zależności od wariantu. Szczegółowe informacje o zgodności znajdziesz na stronie produktu lub skontaktuj się z nami.
Czy siłowniki ISO 15552 są wymienne z siłownikami kompaktowymi?
Nie. Siłowniki kompaktowe serii SHD oraz miniaturowe siłowniki ISO 6432 mają inne konstrukcje i wymiary mocowania i nie są wymienne z ISO 15552.
Jakie mocowania pasują do siłowników ISO 15552?
Znormalizowane elementy montażowe, takie jak stopy (XP), kołnierze (XFL), widełki (XCFA/XCF) i mocowania wahliwe (XANL/XCBF) oraz oczy przegubowe (GA) i głowice widełkowe (G/M) pasują do formy konstrukcyjnej ISO 15552.
Powiązane kategorie
Pasujące typy konstrukcji i akcesoria
Inne rodzaje siłowników oraz uzupełniające komponenty do Waszych konstrukcji pneumatycznych.
Wybierz teraz
Znajdź odpowiedni siłownik ISO 15552
Filtruj według średnicy, skoku i wykonania – w tym ATEX i wersji specjalnych – i skompletuj siłownik, mocowanie oraz akcesoria w jednym kroku.
