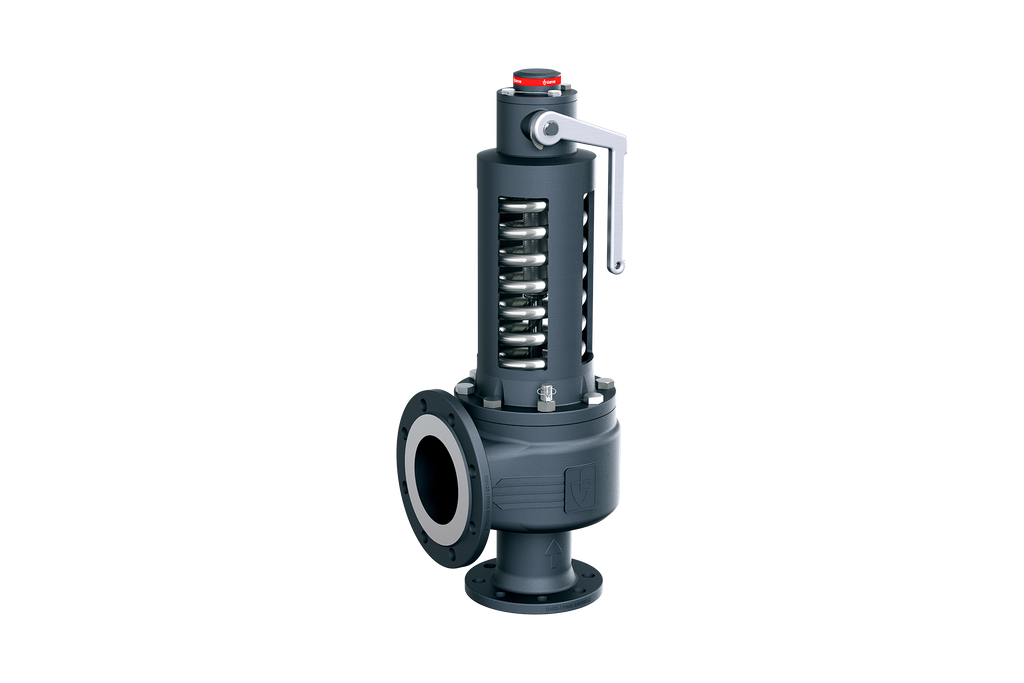

zawór bezpieczeństwa; pokrywa gazoszczelna; z dźwignią unoszącą; korpus żeliwo sferoidalne; zastosowanie: ciecze, sprężone powietrze, gazy i para; wejście DN100/PN40; wyjście DN150/PN16; uszczelnienie metaliczny; temperatura medium -10...+350°C; ciśnienie nastawne 7,5bar; SIL ocena; z Indukcyjne wyłączniki krańcowe
Kraj pochodzenia: Niemcy
Waga: 93.5 kg
Krótki numer pozycji: SV521004W1007.501
Sicherheitsventil; gasdichte Kappe; mit Lüftehebel; Körper Sphäroguss; Anwendung: Flüssigkeiten, Druckluft, Gase, Dämpfe; Eintritt DN100/PN40; Austritt DN150/PN16; Dichtung metallisch; Mediumstemperatur -10...+350°C; Einstelldruck 7,5bar; SIL Bewertung; mit Induktive Endschalter
Dane techniczne
| wejście | DN100/PN40 |
|---|---|
| uszczelnienie | metaliczny |
| ciśnienie nastawne | 7,5 bar |
| temperatura medium | -60...+350 °C |
| wejście | DN100/PN40 |
| uszczelnienie | metaliczny |
| ciśnienie nastawne | 7,5 bar |
| temperatura medium | -60...+350 °C |
SV52-1004W-100-7,5-01
Dokumenty
Niezależne od języka
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Zaktualizowano 04.10.2026
German / Deutsch
Karty katalogowe
1-
PDF
Datenblatt · Sicherheitsventil Serie SV52 · DE
Arkusz danych 18,3 MB Zaktualizowano 29.07.2026
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Zaktualizowano 04.10.2026
English
Karty katalogowe
1-
PDF
Data sheet · Safety valve Series SV52 · EN
Arkusz danych 18,4 MB Zaktualizowano 29.07.2026
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Zaktualizowano 04.10.2026
