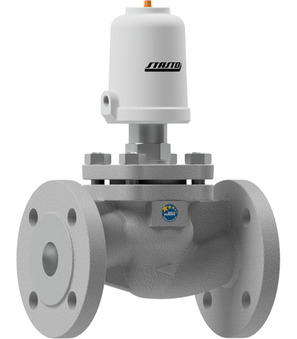

SE25-40-ST81-ABS31-BDA08024CS-C003-32-6

Price:

6.318,50 zł
zawór grzybkowy z napędem pneumatycznym Seria SE25-ST Store
  1. Produkty
  2. Armatura przemysłowa
  3. Przepustnice, zasuwy i zawory - automatyczne
  4. zawory grzybkowe z napędem pneumatycznym
  5. zawór grzybkowy z napędem pneumatycznym Seria SE25-ST
  6. SE25-40-ST81-ABS31-BDA08024CS-C003-32-6
SE25-40-ST81-ABS31-BDA08024CS-C003-32-6
SE25-40-ST81-ABS31-BDA08024CS-C003-31-CV20-6
SE25-40-ST81-ABS31-BDA08024CS-C003-31-CV20-6
6.362,40 zł
6.362,40 zł
SE10-112-RT1251-ABS31-C001-03-C002-31-LV-2
SE10-112-RT1251-ABS31-C001-03-C002-31-LV-2
9.023,10 zł
9.023,10 zł

SE25-40-ST81-ABS31-BDA08024CS-C003-32-6

SE25-40-ST81
zawór grzybkowy z napędem pneumatycznym Seria SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; korpus stal szlachetna 1.4408; uszczelnienie PTFE; Kołnierz PN40; do mediów gazowych; zamykanie w kierunku przepływu medium; temperatura medium -30...+170°C; DN 40mm; ciśnienie pracy 0...21bar; ciśnienie sterujące 5…10bar; Średnica napęd 80mm
ABS31
zamontowany zawór sterujący Seria ABS; Tłumiki; pasuje do zawory grzybkowe sterowane pneumatycznie Seria SE, Zawory zaciskowe Seria PI03, Seria PI04; 3/2-drogowy zawór elektromagnetyczny (31A3AV20); cewka standardowa BDA; szerokość wtyczki 32mm; napęd 80 mm/125 mm
BDA08024CS
cewka elektromagnetyczna typ BDA; standard; szerokość wtyczki 32mm; napięcie 24VDC
C003-32-6
wtyczka; szerokość wtyczki 32mm; standard; napięcie 0...250VAC/DC

Nr Intrastat: 84818079
Kraj pochodzenia: Niemcy
Waga: 8.43 kg
Krótki numer pozycji:SE2540ST81ABS31BDA08024CSC003326
https://www.stasto.pl/web/image/product.template/209570/image_1920?unique=9de1ca1

SE25-40-ST81
zawór grzybkowy z napędem pneumatycznym Seria SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; korpus stal szlachetna 1.4408; uszczelnienie PTFE; kołnierz PN40; do mediów gazowych; zamykanie w kierunku przepływu medium; temperatura medium -30...+170°C; DN 40mm; ciśnienie pracy 0...21bar; ciśnienie sterujące 5…10bar; średnica napęd 80mm
ABS31
zamontowany zawór sterujący Seria ABS; tłumik; pasuje do zawory grzybkowe sterowane pneumatycznie Seria SE, zawory zaciskowe Seria PI03, Seria PI04; 3/2-drogowy zawór elektromagnetyczny (31A3AV20); cewka standardowa BDA; szerokość wtyczki 32mm; napęd 80 mm/125 mm
BDA08024CS
cewka elektromagnetyczna typ BDA; standard; szerokość wtyczki 32mm; napięcie 24VDC
C003-32-6
wtyczka; szerokość wtyczki 32mm; standard; napięcie 0...250VAC/DC

6.318,50 zł 6318.5 PLN 6.318,50 zł

cena na zapytanie

  • DN
  • długość kabla
  • Kołnierz
  • Średnica napęd
  • szerokość wtyczki
  • wykonanie
  • napięcie
  • Typ napięcia
  • ciśnienie pracy
  • ciśnienie sterujące
  • cewka
  • napęd
  • dopuszczenie

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami
wymiary
DN 40 mm
Kołnierz PN40
Średnica napęd 80 mm
Wzory
szerokość wtyczki 32 mm
wykonanie
wykonanie ATEX
Kluczowe dane elektryczne
napięcie 24VDC
Typ napięcia DC
ciśnienie
ciśnienie pracy 0...21 bar
ciśnienie sterujące 5...10 bar
właściwości
cewka BDA
napęd 80 mm/125 mm
dopuszczenie CE
