ATEX II 2 G/D; dwustronnego działania; kąt obrotu 90°; zgodnie z ISO 5211/NAMUR; zakres ciśnienia roboczego max. 8bar
napęd pneumatyczny obrotowy Seria PAD -
ATEX II 2 G/D; jednostronnego działania; kąt obrotu 90°; zgodnie z ISO 5211/NAMUR; zakres ciśnienia roboczego max. 8bar
napęd pneumatyczny obrotowy Seria PAS -
pasuje do armatura o kącie obrotu 90°; nadaje się do zastosowania do max. 100 przesterowań na dzień; odcięcie położeń krańcowych gotowe okablowane; 2 styki bezpotencjałowe do sygnalizacji położeń krańcowych; wraz z awaryjnym sterowaniem ręcznym

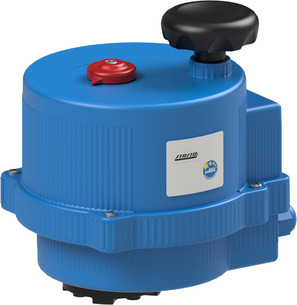

napęd elektryczny Seria VB -
pasuje do napęd pneumatyczny obrotowy PAD, PAS
zestaw uszczelnień NBR -
pasuje do napęd pneumatyczny obrotowy PAD, PAS
wkład ślizgowy -
pasuje do napęd pneumatyczny obrotowy PAD, PAS
zestaw uszczelnień FKM
Części zamienne
napęd pneumatyczny obrotowy Seria PAD
ATEX II 2 G/D; dwustronnego działania; kąt obrotu 90°; zgodnie z ISO 5211/NAMUR; zakres ciśnienia roboczego max. 8bar
Grundversion
| Średnica | Kołnierz ISO5211 | kwadrat wewnętrzny | ciśnienie sterujące | moment obrotowy przy 5,5bar | napięcie | wykonanie | Średnica wąż | przyłącze | kierunek dławienia | ciśnienie wyjściowe | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | F03 | 9 mm | 1...8 bar | 8 Nm | - | ATEX | - | - | - | - | PAD032 | 25590001 |
| 52 mm | F03/F05 | 11 mm | 1...8 bar | 20 Nm | - | ATEX | - | - | - | - | PAD052 | 25590003 |
| 63 mm | F05/F07 | 14 mm | 1...8 bar | 36 Nm | - | ATEX | - | - | - | - | PAD063 | 25590005 |
| 75 mm | F05/F07 | 17 mm | 1...8 bar | 66 Nm | - | ATEX | - | - | - | - | PAD075 | 25590008 |
| 85 mm | F05/F07 | 17 mm | 1...8 bar | 96 Nm | - | ATEX | - | - | - | - | PAD085 | 25590011 |
| 100 mm | F07/F10 | 17 mm | 1...8 bar | 150 Nm | - | ATEX | - | - | - | - | PAD100 | 25590013 |
| 115 mm | F07/F10 | 22 mm | 1...8 bar | 249 Nm | - | ATEX | - | - | - | - | PAD115 | 25590016 |
| 125 mm | F07/F10 | 22 mm | 1...8 bar | 327 Nm | - | ATEX | - | - | - | - | PAD125 | 25590018 |
| 140 mm | F10/F12 | 27 mm | 1...8 bar | 451 Nm | - | ATEX | - | - | - | - | PAD140 | 25590022 |
| 160 mm | F10/F12 | 27 mm | 1...8 bar | 630 Nm | - | ATEX | - | - | - | - | PAD160 | 25590024 |
| 180 mm | F10/F14 | 36 mm | 1...8 bar | 868 Nm | - | ATEX | - | - | - | - | PAD180 | 25590025 |
| 200 mm | F14 | 36 mm | 1...8 bar | 1170 Nm | - | ATEX | - | - | - | - | PAD200 | 25590027 |
| 230 mm | F16 | 46 mm | 1...8 bar | 1934 Nm | - | ATEX | - | - | - | - | PAD230 | 25590028 |
| 270 mm | F16 | 46 mm | 1...8 bar | 2842 Nm | - | ATEX | - | - | - | - | PAD270 | 25590031 |
Varianten
| Średnica | Kołnierz ISO5211 | kwadrat wewnętrzny | ciśnienie sterujące | moment obrotowy przy 5,5bar | napięcie | wykonanie | Średnica wąż | przyłącze | kierunek dławienia | ciśnienie wyjściowe | Typ | Sequence |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 mm | F05/F07 | 14 mm | 1...8 bar | 36 Nm | 24VDC / 48V/50-60Hz | ATEX | - | - | - | - | PAD063-ABS51-C001-03-C002-31-6 | 25590006 |
| 75 mm | F05/F07 | 17 mm | 1...8 bar | 66 Nm | 24VDC / 48V/50-60Hz | ATEX | - | - | - | - | PAD075-ABS54-C001-03-C002-31-LV-2-EB0X02X-WST-HVB | 25590009 |
| 100 mm | F07/F10 | 17 mm | 1...8 bar | 150 Nm | 230V/50-60Hz | ATEX | - | - | - | - | PAD100-MFFALFUAL09733-ABS54-PI06-C001-22-C002-31-6 | 25590014 |
| 125 mm | F07/F10 | 22 mm | 1...8 bar | 327 Nm | - | ATEX | 8 mm | 1/4" | od gwintu do węża (wylot powietrza) | - | PAD125-UFC05-C-14-08 | 25590019 |
| 125 mm | F07/F10 | 22 mm | 1...8 bar | 327 Nm | 24VDC / 48V/50-60Hz | ATEX | - | - | - | - | PAD125-ABS54-C001-03-C002-31-LV-2-EB0X02X-WST-HVB | 25590020 |
| 230 mm | F16 | 46 mm | 1...8 bar | 1934 Nm | 24VDC | ATEX | - | - | - | - | PAD230-ABS55-EPC02400-1 | 25590029 |
