przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2 Store
  1. Produkty
  2. Armatura przemysłowa
  3. Przepustnice, zasuwy i zawory - automatyczne
  4. przepustnice z napędem pneumatycznym
  5. przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2
  6. BUW6-100-DSE-D22-ABS54-PI10-C001-03-C002-31-6-EB0X01

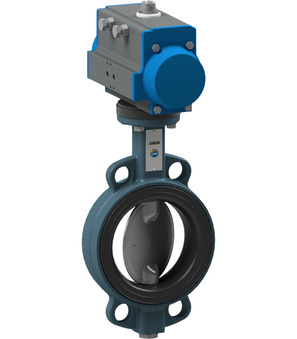

BUW6-100-DSE-D22-ABS54-PI10-C001-03-C002-31-6-EB0X01

BUW6-100-DSE-D22-ABS54-PI10-C001-03-C002-31-6-EB0X01

BUW6-100-DSE-D22
przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+130°C; zakres ciśnień 0...10bar; DN 100mm; długość zabudowy 52mm; napęd PAD085
ABS54-PI10
zamontowany zawór sterujący; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny typu NAMUR (NM52W1S-PR); napęd PAD/PAS052-270; przyłącze do węża połączenie wtykowe 10mm
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-6
wtyczka; szerokość wtyczki 22mm; Standard; napięcie 0-250VAC/DC
EB0X01
zamontowana skrzynka wyłączników krańcowych; IP65; 2 mikroprzełączniki; pasuje do napędy PAD/PAS052-270; obciążenie styków 4A/250VAC-1A/24VDC; typ przełączników Crouzet 831613; materiał kontaktu srebro-nikiel; materiał obudowy tworzywo sztuczne

Nr Intrastat: 84818085
Kraj pochodzenia: Włochy
Waga: 10.278 kg
Krótki numer pozycji: BUW6100DSED22ABS54PI10C00103C002316EB0X01
https://www.stasto.pl/web/image/product.template/233439/image_1920?unique=5320a75

BUW6-100-DSE-D22
przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+130°C; zakres ciśnień 0...10bar; DN 100mm; długość zabudowy 52mm; napęd PAD085
ABS54-PI10
zamontowany zawór sterujący; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny typu NAMUR (NM52W1S-PR); napęd PAD/PAS052-270; przyłącze do węża połączenie wtykowe 10mm
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-6
wtyczka; szerokość wtyczki 22mm; Standard; napięcie 0-250VAC/DC
EB0X01
zamontowana skrzynka wyłączników krańcowych; IP65; 2 mikroprzełączniki; pasuje do napędy PAD/PAS052-270; obciążenie styków 4A/250VAC-1A/24VDC; typ przełączników Crouzet 831613; materiał kontaktu srebro-nikiel; materiał obudowy tworzywo sztuczne

3.580,70 zł 3580.7 PLN 3.580,70 zł

cena na zapytanie

  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • funkcja
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami

Udostępnij

wymiary
Interfejs załącznika VDI/VDE 3845 80x30x20
Interfejs załącznika 2 VDI/VDE 3845 80x30x30
DN 100 mm
długość zabudowy 52 mm
Wzory
szerokość wtyczki 22 mm
typ przełączników Crouzet 831613
wykonanie
wykonanie standard
Kluczowe dane elektryczne
napięcie 24VDC / 48V/50-60Hz
obciążenie styków 4A/250VAC-1A/24VDC
ciśnienie
zakres ciśnień 0...10 bar
Materiały
materiał kontaktu srebro-nikiel
materiał obudowy tworzywo sztuczne
właściwości
cewka C001
napęd PAD085
