BUW6-100-DSE-D22-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW6-100-DSE-D22-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW6-100-DSE-D22

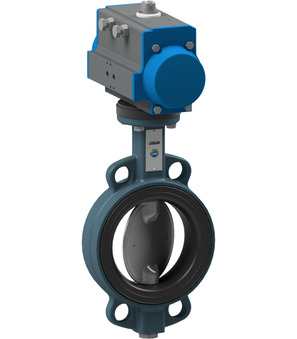

przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+130°C; zakres ciśnień 0...10bar; DN 100mm; długość zabudowy 52mm; napęd PAD085
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC
EB0X13
zamontowana skrzynka wyłączników krańcowych; IP65; podwójny inicjator, pasuje do napędy PAD/PAS052-270; obciążenie styków 10-30VDC/200mA; typ przełączników P&F NBN3-F25F-E8P; funkcja zestyk PNP; materiał obudowy tworzywo sztuczne

Intrastat No.: 84818085
Country of origin: Włochy
Weight: 10.298 kg
Short Itemnumber: BUW6100DSED22ABS54C00122C00231LV1EB0X13
https://www.stasto.pl/web/image/product.template/238101/image_1920?unique=5320a75

BUW6-100-DSE-D22
przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+130°C; zakres ciśnień 0...10bar; DN 100mm; długość zabudowy 52mm; napęd PAD085
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC
EB0X13
zamontowana skrzynka wyłączników krańcowych; IP65; podwójny inicjator, pasuje do napędy PAD/PAS052-270; obciążenie styków 10-30VDC/200mA; typ przełączników P&F NBN3-F25F-E8P; funkcja zestyk PNP; materiał obudowy tworzywo sztuczne

4.122,80 zł 4122.8 PLN 4.122,80 zł

cena na zapytanie

  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • funkcja
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Availability:
Skontaktuj się z nami

Udostępnij

wymiary
Interfejs załącznika VDI/VDE 3845 80x30x20
Interfejs załącznika 2 VDI/VDE 3845 80x30x30
Interfejs zaworu Namur 1/4"
DN 100 mm
długość zabudowy 52 mm
funkcja
funkcja zwieracz PNP
Wzory
szerokość wtyczki 22
typ przełączników P&F NBN3-F25F-E8
wykonanie
wykonanie z wbudowanym LED żółtym i VDR
Kluczowe dane elektryczne
napięcie 230V/50-60Hz
obciążenie styków 10...30VDC/200mA
ciśnienie
zakres ciśnień 0...10 bar
Materiały
materiał obudowy tworzywo sztuczne
właściwości
cewka C001
napęd PAD085
napęd 2 PAS
