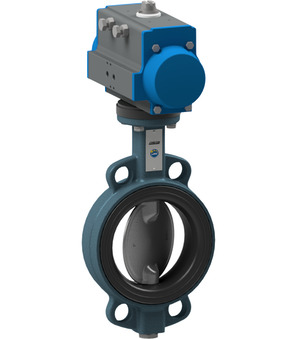

przepustnica z napędem pneumatycznym BUW6-050-DSE-D22-ABS54-C001-03-C002-31-6-EB0X01-WSTHVB
BUW6-050-DSE-D22
przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+130°C; zakres ciśnień 0...10bar; DN 50mm; długość zabudowy 43mm; napęd PAD063
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-6
wtyczka; szerokość wtyczki 22mm; Standard; napięcie 0-250VAC/DC
EB0X01-WSTHVB
zamontowana skrzynka wyłączników krańcowych; IP65; 2 mikroprzełączniki; pasuje do napędy PAD/PAS052-270; obciążenie styków 4A/250VAC-1A/24VDC; typ przełączników Crouzet 831613; materiał kontaktu srebro-nikiel; materiał obudowy tworzywo sztuczne; mocowanie pod napęd stal szlachetna
Kraj pochodzenia: Włochy
Waga: 5.44 kg
Krótki numer pozycji: BUW6050DSED22ABS54C00103C002316EB0X01WSTHVB
NWT40-100
profilowany siłownik magnetyczny Seria NWT; zgodnie z ISO 15552, VDMA; dwustronnego działania; zakres ciśnień 0,5...10bar; regulowane tłumienie położeń krańcowych; średnica 40mm; skok 100mm; gwint tłoczyska M12x1,25; przyłącze 1/4"; siła nacisku przy 6 bar 754N
| wymiary | |
|---|---|
| Interfejs zaworu Namur | 1/4" |
| DN | 50 mm |
| długość zabudowy | 43 mm |
| Wzory | |
| szerokość wtyczki | 22 |
| wykonanie | |
| wykonanie | standard |
| Kluczowe dane elektryczne | |
| napięcie | 24VDC / 48V/50-60Hz |
| ciśnienie | |
| zakres ciśnień | 0...10 bar |
| właściwości | |
| cewka | C001 |
| napęd | PAD063 |
| napęd 2 | PAS |
