przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3 Store
  1. Produkty
  2. Armatura przemysłowa
  3. Przepustnice, zasuwy i zawory - automatyczne
  4. przepustnice z napędem pneumatycznym
  5. przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3
  6. BUW2-300-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X01

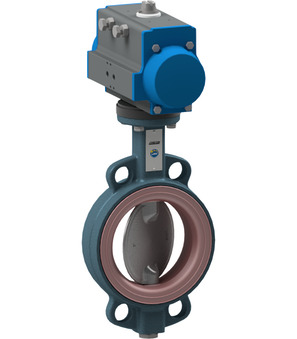

BUW2-300-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X01

BUW2-300-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X01

BUW2-300-DSC-D32
przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; do mediów ściernych (np. piasek, cement, itp.); korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta NBR karboksylowane; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+100°C; zakres ciśnień 0...6bar; DN 300mm; długość zabudowy 78mm; napęd PAD125
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC
EB0X01
zamontowana skrzynka wyłączników krańcowych; IP65; 2 mikroprzełączniki; pasuje do napędy PAD/PAS052-270; obciążenie styków 4A/250VAC-1A/24VDC; typ przełączników Crouzet 831613; materiał kontaktu srebro-nikiel; materiał obudowy tworzywo sztuczne

Nr Intrastat: 84818085
Kraj pochodzenia: Włochy
Waga: 44.218 kg
Krótki numer pozycji: BUW2300DSCD32ABS54C00122C00231LV1EB0X01
https://www.stasto.pl/web/image/product.template/212367/image_1920?unique=24fee4a

BUW2-300-DSC-D32
przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; do mediów ściernych (np. piasek, cement, itp.); korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta NBR karboksylowane; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+100°C; zakres ciśnień 0...6bar; DN 300mm; długość zabudowy 78mm; napęd PAD125
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC
EB0X01
zamontowana skrzynka wyłączników krańcowych; IP65; 2 mikroprzełączniki; pasuje do napędy PAD/PAS052-270; obciążenie styków 4A/250VAC-1A/24VDC; typ przełączników Crouzet 831613; materiał kontaktu srebro-nikiel; materiał obudowy tworzywo sztuczne

9.486,00 zł 9486.0 PLN 9.486,00 zł

cena na zapytanie

  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • funkcja
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami

Udostępnij

wymiary
Interfejs załącznika VDI/VDE 3845 80x30x20
Interfejs załącznika 2 VDI/VDE 3845 80x30x30
Interfejs zaworu Namur 1/4"
DN 300 mm
długość zabudowy 78 mm
Wzory
szerokość wtyczki 22
typ przełączników Crouzet 831613
wykonanie
wykonanie z wbudowanym LED żółtym i VDR
Kluczowe dane elektryczne
napięcie 230V/50-60Hz
obciążenie styków 4A/250VAC-1A/24VDC
ciśnienie
zakres ciśnień 0...6 bar
Materiały
materiał kontaktu srebro-nikiel
materiał obudowy tworzywo sztuczne
właściwości
cewka C001
napęd PAD125
napęd 2 PAS

Arkusze danych, instrukcje, pliki 3D i certyfikaty...
