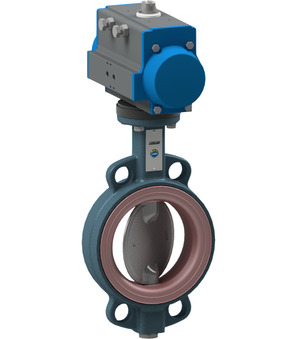

przepustnica z napędem pneumatycznym BUW2-100-DSC-D32

przepustnica z napędem pneumatycznym BUW2-100-DSC-D32

przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; do mediów ściernych (np. piasek, cement, itp.); korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta NBR karboksylowane; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+100°C; zakres ciśnień 0...6bar; DN 100mm; długość zabudowy 52mm; napęd PAD063

Nr Intrastat: 84818085
Kraj pochodzenia: Włochy
Waga: 7.8 kg
Krótki numer pozycji: BUW2100DSCD32
https://www.stasto.pl/web/image/product.template/88144/image_1920?unique=b9bbba7

przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; do mediów ściernych (np. piasek, cement, itp.); korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta NBR karboksylowane; ciśnienie nominalne kołnierza PN10/16/ANSI150; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+100°C; zakres ciśnień 0...6bar; DN 100mm; długość zabudowy 52mm; napęd PAD063

2.219,80 zł 2219.8 PLN 2.219,80 zł

cena na zapytanie

  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • funkcja
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami

Udostępnij

wymiary
DN 100 mm
długość zabudowy 52 mm
ciśnienie
zakres ciśnień 0...6 bar
właściwości
napęd PAD063

Arkusze danych, instrukcje, pliki 3D i certyfikaty...

W Twoim języku
ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Pobierać
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Pobierać
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Pobierać
CAD / 3D
1
CADSTEP_BUW2100DSCD32.stp
Pobierać

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Pobierać
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Pobierać
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Pobierać

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW2-DSC-D3_DA_DK.pdf
Pobierać

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Pobierać
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Pobierać
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Pobierać

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW2-DSC-D3_EL_GR.pdf
Pobierać

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Pobierać
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Pobierać
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Pobierać

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW2-DSC-D3_ES.pdf
Pobierać

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW2-DSC-D3_FI.pdf
Pobierać

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW2-DSC-D3_FR.pdf
Pobierać

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW2-DSC-D3_HR.pdf
Pobierać

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Pobierać
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Pobierać
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Pobierać

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW2-DSC-D3_IT.pdf
Pobierać

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW2-DSC-D3_NB_NO.pdf
Pobierać

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW2-DSC-D3_NL.pdf
Pobierać

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3_RO.pdf
Pobierać

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Pobierać
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Pobierać
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Pobierać

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Pobierać
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Pobierać
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Pobierać

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW2-DSC-D3_SV.pdf
Pobierać
BUW2-100-DSC-B x 1.0
przepustnica z gołym wałem BUW2-100-DSC-B
przepustnica z gołym wałem Seria BUW2-DSC-B; wykonanie międzykołnierzowe; długość zabudowy zgodnie z EN558−1R20; do mediów ściernych (np. piasek, cement, itp.); korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta NBR karboksylowane; ciśnienie nominalne kołnierza PN10/16/ANSI150; temperatura medium -10...+100°C; zakres ciśnień 0...6bar; DN 100mm; długość zabudowy 52mm
Do koszyka
napęd pneumatyczny obrotowy PAD063
PAD063 x 1.0
napęd pneumatyczny obrotowy PAD063
napęd pneumatyczny obrotowy Seria PAD; ATEX II 2 G/D; dwustronnego działania; kąt obrotu 90°; zgodnie z ISO 5211/NAMUR; zakres ciśnienia roboczego max. 8bar; średnica 63mm; kołnierz ISO5211 F05/F07; kwadrat wewnętrzny 14mm; moment obrotowy przy 5,5bar 36Nm
Do koszyka
