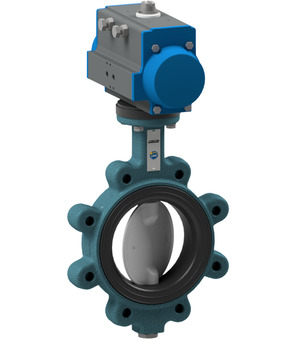

przepustnica z napędem pneumatycznym BULG-100-DSE-D22

przepustnica z napędem pneumatycznym BULG-100-DSE-D22

przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D; wykonanie z przeciwkołnierzem; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+130°C; zakres ciśnień 0...10bar; DN 100mm; długość zabudowy 52mm; kołnierz PN10/16; napęd PAD085

Nr Intrastat: 84818085
Kraj pochodzenia: Włochy
Waga: 12.15 kg
Krótki numer pozycji: BULG100DSED22
https://www.stasto.pl/web/image/product.template/88094/image_1920?unique=b9bbba7

przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D; wykonanie z przeciwkołnierzem; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+130°C; zakres ciśnień 0...10bar; DN 100mm; długość zabudowy 52mm; kołnierz PN10/16; napęd PAD085

2.497,00 zł 2497.0 PLN 2.497,00 zł

cena na zapytanie

  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • Kołnierz
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami

Udostępnij

wymiary
DN 100 mm
długość zabudowy 52 mm
Kołnierz PN10/16
ciśnienie
zakres ciśnień 0...10 bar
właściwości
napęd PAD085

Arkusze danych, instrukcje, pliki 3D i certyfikaty...

W Twoim języku
ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BULG-DSE-D, BULC-DSE-D_PL.pdf
Pobierać
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BULG-DSE-D, BULC-DSE-D_PL.pdf
Pobierać
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BULG-DSE-D, BULC-DSE-D_PL.pdf
Pobierać
CAD / 3D
1
CADSTEP_BULG100DSED22.stp
Pobierać

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BULG-DSE-D, BULC-DSE-D_CS.pdf
Pobierać
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BULG-DSE-D, BULC-DSE-D_CS.pdf
Pobierać

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BULG-DSE-D, BULC-DSE-D_DA_DK.pdf
Pobierać

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BULG-DSE-D, BULC-DSE-D_DE.pdf
Pobierać
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-DSE-D, BULC-DSE-D_DE.pdf
Pobierać
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-DSE-D, BULC-DSE-D_DE.pdf
Pobierać

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BULG-DSE-D, BULC-DSE-D_EL_GR.pdf
Pobierać

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BULG-DSE-D, BULC-DSE-D_EN.pdf
Pobierać
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BULG-DSE-D, BULC-DSE-D_EN.pdf
Pobierać
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BULG-DSE-D, BULC-DSE-D_EN.pdf
Pobierać

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BULG-DSE-D, BULC-DSE-D_ES.pdf
Pobierać

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BULG-DSE-D, BULC-DSE-D_FI.pdf
Pobierać

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BULG-DSE-D, BULC-DSE-D_FR.pdf
Pobierać

ZIP
Data Sheets
1
Podatkovni list_Leptir ventil s pneumatskim rotacijskim pogonom Serija BULG-DSE-D, BULC-DSE-D_HR.pdf
Pobierać

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-DSE-D, BULC-DSE-D_HU.pdf
Pobierać
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-DSE-D, BULC-DSE-D_HU.pdf
Pobierać
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-DSE-D, BULC-DSE-D_HU.pdf
Pobierać

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BULG-DSE-D, BULC-DSE-D_IT.pdf
Pobierać

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BULG-DSE-D, BULC-DSE-D_NB_NO.pdf
Pobierać

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BULG-DSE-D, BULC-DSE-D_NL.pdf
Pobierać

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BULG-DSE-D, BULC-DSE-D_RO.pdf
Pobierać

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-DSE-D, BULC-DSE-D_SL.pdf
Pobierać
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-DSE-D, BULC-DSE-D_SL.pdf
Pobierać
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-DSE-D, BULC-DSE-D_SL.pdf
Pobierać

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BULG-DSE-D, BULC-DSE-D_SRLATIN.pdf
Pobierać
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BULG-DSE-D, BULC-DSE-D_SRLATIN.pdf
Pobierać
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BULG-DSE-D, BULC-DSE-D_SRLATIN.pdf
Pobierać

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BULG-DSE-D, BULC-DSE-D_SV.pdf
Pobierać
BULG-100-DSE-B x 1.0
przepustnica z gołym wałem BULG-100-DSE-B
przepustnica z gołym wałem Seria BUL1-DSE-B, BULA-DSE-B, BULG-DSE-B, BULC-DSE-B, BULY-DSE-B; wykonanie z przeciwkołnierzem; długość zabudowy zgodnie z EN558−1R20; korpus GGG40 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta EPDM; temperatura medium -10...+130°C; DN 100mm; długość zabudowy 52mm; zakres ciśnień 0…16bar; ciśnienie nominalne kołnierza PN10/16
Do koszyka
napęd pneumatyczny obrotowy PAD085
PAD085 x 1.0
napęd pneumatyczny obrotowy PAD085
napęd pneumatyczny obrotowy Seria PAD; ATEX II 2 G/D; dwustronnego działania; kąt obrotu 90°; zgodnie z ISO 5211/NAMUR; zakres ciśnienia roboczego max. 8bar; średnica 85mm; kołnierz ISO5211 F05/F07; kwadrat wewnętrzny 17mm; moment obrotowy przy 5,5bar 96Nm
