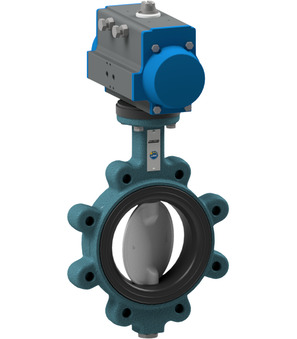

Przepustnica odcinająca z pneumatycznym napędem obrotowym BULB-300-DSC-D32 (kopia)

Przepustnica odcinająca z pneumatycznym napędem obrotowym BULB-300-DSC-D32 (kopia)

BULB-300-DSC-D32
przepustnica z napędem pneumatycznym Seria BULI-D, BULB-D; wykonanie z przeciwkołnierzem; długość zabudowy zgodnie z EN558−1R20; do mediów ściernych (np. piasek, cement, itp.); korpus EN-GJS-400-15 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta NBR karboksylowane; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+100°C; zakres ciśnień 0...6bar; DN 300mm; długość zabudowy 78mm; kołnierz PN10; napęd PAD125
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-LT-2-01
wtyczka; z wbudowanym LED żółtym i TVS; szerokość wtyczki 22mm; z przyłączem M12; napięcie 24VAC/DC

Nr Intrastat: 84818085
Kraj pochodzenia: Włochy
Waga: 52.56 kg
Krótki numer pozycji: BULB300DSCD32ABS54C00103C00231LT201
https://www.stasto.pl/web/image/product.template/237620/image_1920?unique=bcfc56d

BULB-300-DSC-D32
przepustnica z napędem pneumatycznym Seria BULI-D, BULB-D; wykonanie z przeciwkołnierzem; długość zabudowy zgodnie z EN558−1R20; do mediów ściernych (np. piasek, cement, itp.); korpus EN-GJS-400-15 epoksydowana; tarcza 1.4408; wał 1.4016; manszeta NBR karboksylowane; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+100°C; zakres ciśnień 0...6bar; DN 300mm; długość zabudowy 78mm; kołnierz PN10; napęd PAD125
ABS54
zamontowany zawór sterujący Seria ABS; regulacja prędkości; pasuje do przepustnica z napędem pneumatycznym; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD/PAS052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz
C002-31-LT-2-01
wtyczka; z wbudowanym LED żółtym i TVS; szerokość wtyczki 22mm; z przyłączem M12; napięcie 24VAC/DC

10.335,20 zł 10335.2 PLN 10.335,20 zł

cena na zapytanie

  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • Kołnierz
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami

Udostępnij

wymiary
Interfejs zaworu Namur 1/4"
DN 300 mm
długość zabudowy 78 mm
Kołnierz PN10
Wzory
szerokość wtyczki 22
Kluczowe dane elektryczne
napięcie 24VDC / 48V/50-60Hz
właściwości
cewka C001
napęd PAD125
napęd 2 PAS
