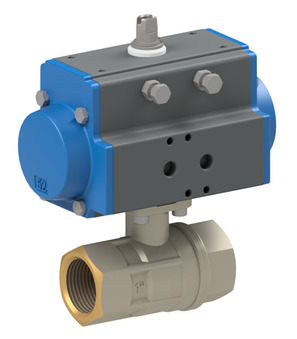

zawór kulowy z napędem pneumatycznym BAB1-003-BLTV-D0B-ABS52-C001-03

Price:

1.953,20 zł
zawór kulowy z napędem pneumatycznym Seria BAB1 Store
  1. Produkty
  2. Armatura przemysłowa
  3. Zawory kulowe - automatyczne
  4. zawory kulowe z napędem pneumatycznym
  5. zawór kulowy z napędem pneumatycznym Seria BAB1
  6. BAB1-003-BLTV-D0B-ABS52-C001-03
zawór kulowy z napędem pneumatycznym BAB1-003-BLTV-D0B-ABS52-C001-03
zawór kulowy z napędem pneumatycznym BAB1-003-BLTV-D0B-ABS51-C001-22-C002-31-LVCV20-1
zawór kulowy z napędem pneumatycznym BAB1-003-BLTV-D0B-ABS51-C001-22-C002-31-LVCV20-1
1.871,30 zł
1.871,30 zł
zawór kulowy z napędem pneumatycznym BAB1-003-BLTV-D0B-ABS51-C001-03-C002-31-6
zawór kulowy z napędem pneumatycznym BAB1-003-BLTV-D0B-ABS51-C001-03-C002-31-6
1.808,00 zł
1.808,00 zł

zawór kulowy z napędem pneumatycznym BAB1-003-BLTV-D0B-ABS52-C001-03

BAB1-003-BLTV-D0B
zawór kulowy z napędem pneumatycznym Seria BAB1; korpus, kula mosiądz; uszczelnienia PTFE/FKM/EPDM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+160°C; RP 3/8"; średnica nominalna 10mm; zakres ciśnień 0-40bar; długość zabudowy 67mm; napęd PAD052
ABS52
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); napęd PAD052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz

Nr Intrastat: 84818081
Kraj pochodzenia: Włochy
Waga: 1.903 kg
Krótki numer pozycji:BAB1003BLTVD0BABS52C00103
https://www.stasto.pl/web/image/product.template/204745/image_1920?unique=bbc91d7

BAB1-003-BLTV-D0B
zawór kulowy z napędem pneumatycznym Seria BAB1; korpus, kula mosiądz; uszczelnienia PTFE/FKM/EPDM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+160°C; RP 3/8"; średnica nominalna 10mm; zakres ciśnień 0-40bar; długość zabudowy 67mm; napęd PAD052
ABS52
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-Wege-NAMUR-Impulsmagnetventil (NM52W2S-TP); napęd PAD052-270
C001-03
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 24VDC / 48V/50-60Hz

1.953,20 zł 1953.2 PLN 1.953,20 zł

cena na zapytanie

  • Średnica
  • gwint zewnętrzny
  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • gwint wewnętrzny
  • DN
  • długość zabudowy
  • funkcja
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • Typ napięcia
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami
wymiary
Interfejs zaworu Namur 1/4"
gwint wewnętrzny RP 3/8"
DN 10 mm
długość zabudowy 67 mm
Wzory
szerokość wtyczki 22
Kluczowe dane elektryczne
napięcie 24VDC / 48V/50-60Hz
ciśnienie
zakres ciśnień 0...40 bar
właściwości
cewka C001
napęd PAD052
