BA233-16S-D0-ABS51-C001-22-C002-31-LV-1

Price:

2.450,00 zł
zawór kulowy z napędem pneumatycznym Seria BA233 Store
  1. Produkty
  2. Armatura przemysłowa
  3. Zawory kulowe - automatyczne
  4. zawory kulowe wysokociśnieniowe z napędem pneumatycznym
  5. zawór kulowy z napędem pneumatycznym Seria BA233
  6. BA233-16S-D0-ABS51-C001-22-C002-31-LV-1

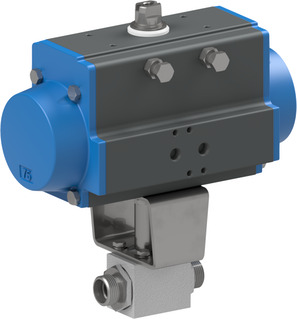

BA233-16S-D0-ABS51-C001-22-C002-31-LV-1
BA233-16S-D0-ABS51-C001-22-C002-31-6
BA233-16S-D0-ABS51-C001-22-C002-31-6
2.427,40 zł
2.427,40 zł
BA233-16S-D0-ABS51-C001-22-C002-31-LVCV20-1
BA233-16S-D0-ABS51-C001-22-C002-31-LVCV20-1
2.489,60 zł
2.489,60 zł

BA233-16S-D0-ABS51-C001-22-C002-31-LV-1

BA233-16S-D0
zawór kulowy z napędem pneumatycznym Seria BA233; gwint zewnętrzny zgodnie z ISO 8434-1 (DIN 2353); korpus stal ocynkowana; kula stal; uszczelnienia POM/NBR; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+100°C; do cieczy; przyłącze 16S/M24x1,5; średnica nominalna 13mm; zakres ciśnień 0...500bar; długość zabudowy 86mm; napęd PAD075
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

Nr Intrastat: 84818081
Kraj pochodzenia: Włochy
Waga: 3.98 kg
Krótki numer pozycji:BA23316SD0ABS51C00122C00231LV1
https://www.stasto.pl/web/image/product.template/199739/image_1920?unique=6cde554

BA233-16S-D0
zawór kulowy z napędem pneumatycznym Seria BA233; gwint zewnętrzny zgodnie z ISO 8434-1 (DIN 2353); korpus stal ocynkowana; kula stal; uszczelnienia POM/NBR; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+100°C; do cieczy; przyłącze 16S/M24x1,5; średnica nominalna 13mm; zakres ciśnień 0...500bar; długość zabudowy 86mm; napęd PAD075
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

2.450,00 zł 2450.0 PLN 2.450,00 zł

cena na zapytanie

  • gwint zewnętrzny
  • Interfejs zaworu Namur
  • DN
  • długość zabudowy
  • szerokość wtyczki
  • typoszereg
  • wykonanie
  • napięcie
  • zakres ciśnień
  • cewka
  • napęd

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami
wymiary
gwint zewnętrzny M24x1,5
Interfejs zaworu Namur 1/4"
DN 13 mm
długość zabudowy 86 mm
Wzory
szerokość wtyczki 22
typoszereg 16S
wykonanie
wykonanie z wbudowanym LED żółtym i VDR
Kluczowe dane elektryczne
napięcie 230V/50-60Hz
ciśnienie
zakres ciśnień 0...500 bar
właściwości
cewka C001
napęd PAD075
