BA102-10-D0-ABS51-C001-22-C002-31-LV-1

Price:

4.513,70 zł
zawór kulowy z napędem pneumatycznym Seria BA102 Store
  1. Produkty
  2. Armatura przemysłowa
  3. Zawory kulowe - automatyczne
  4. zawory kulowe wysokociśnieniowe z napędem pneumatycznym
  5. zawór kulowy z napędem pneumatycznym Seria BA102
  6. BA102-10-D0-ABS51-C001-22-C002-31-LV-1
BA102-10-D0-ABS51-C001-22-C002-31-LV-1
BA102-10-D0-ABS51-C001-22-C002-31-6
BA102-10-D0-ABS51-C001-22-C002-31-6
4.491,10 zł
4.491,10 zł
BA102-10-D0-ABS51-C001-22-C002-31-LVCV20-1
BA102-10-D0-ABS51-C001-22-C002-31-LVCV20-1
4.553,30 zł
4.553,30 zł

BA102-10-D0-ABS51-C001-22-C002-31-LV-1

BA102-10-D0

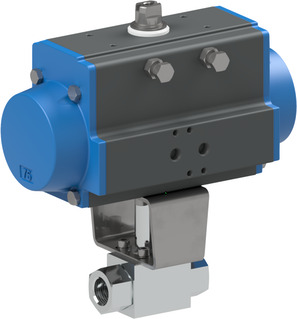

zawór kulowy z napędem pneumatycznym Seria BA102; gwint wewnętrzny; korpus, kula 1.4571/1.4404; uszczelnienia POM/FKM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+100°C; do cieczy; G 1"; średnica nominalna 25mm; zakres ciśnień 0...350bar; długość zabudowy 113mm; napęd PAD085
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

Nr Intrastat: 84818081
Kraj pochodzenia: Niemcy
Waga: 6.8 kg
Krótki numer pozycji:BA10210D0ABS51C00122C00231LV1
https://www.stasto.pl/web/image/product.template/199966/image_1920?unique=69f95fa

BA102-10-D0
zawór kulowy z napędem pneumatycznym Seria BA102; gwint wewnętrzny; korpus, kula 1.4571/1.4404; uszczelnienia POM/FKM; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -20...+100°C; do cieczy; G 1"; średnica nominalna 25mm; zakres ciśnień 0...350bar; długość zabudowy 113mm; napęd PAD085
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

4.513,70 zł 4513.7 PLN 4.513,70 zł

cena na zapytanie

  • Interfejs załącznika VDI/VDE 3845
  • Interfejs załącznika 2 VDI/VDE 3845
  • Interfejs zaworu Namur
  • gwint wewnętrzny
  • DN
  • długość zabudowy
  • szerokość wtyczki
  • typ przełączników
  • wykonanie
  • napięcie
  • obciążenie styków
  • zakres ciśnień
  • materiał kontaktu
  • materiał obudowy
  • cewka
  • napęd
  • napęd 2

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami
wymiary
Interfejs zaworu Namur 1/4"
gwint wewnętrzny G 1"
DN 25 mm
długość zabudowy 113 mm
Wzory
szerokość wtyczki 22
wykonanie
wykonanie z wbudowanym LED żółtym i VDR
Kluczowe dane elektryczne
napięcie 230V/50-60Hz
ciśnienie
zakres ciśnień 0...350 bar
właściwości
cewka C001
napęd PAD085
