BA040-040-D0-ABS51-C001-22-C002-31-LV-1

Price:

3.080,40 zł

Home
Search
⁰
Wishlist
Account

zawór kulowy kołnierzowy z napędem pneumatycznym Seria BA040-D Store

BA040-040-D0-ABS51-C001-22-C002-31-LV-1

BA040-040-D0-ABS51-C001-22-C002-31-LV-1

BA040-040-D0

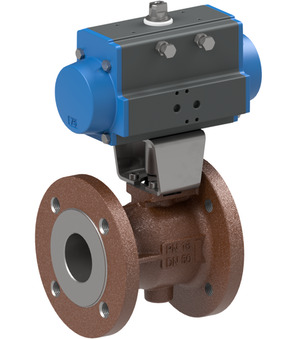

zawór kulowy kołnierzowy z napędem pneumatycznym Seria BA040; kołnierz PN16; korpus GG25; kula 1.4301; uszczelnienia PTFE/NBR; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+120°C; zakres ciśnień 0...16bar; średnica nominalna 40mm; długość zabudowy 140mm; długość zabudowy EN558-1R14; napęd PAD063
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

Nr Intrastat: 84818081
Kraj pochodzenia: Włochy
Waga: 8.66 kg
Krótki numer pozycji:BA040040D0ABS51C00122C00231LV1

BA040-040-D0
zawór kulowy kołnierzowy z napędem pneumatycznym Seria BA040; kołnierz PN16; korpus GG25; kula 1.4301; uszczelnienia PTFE/NBR; napęd dwustronnego działania; ciśnienie sterujące 5,5...8bar; temperatura medium -10...+120°C; zakres ciśnień 0...16bar; średnica nominalna 40mm; długość zabudowy 140mm; długość zabudowy EN558-1R14; napęd PAD063
ABS51
zamontowany zawór sterujący Seria ABS; NAMUR; tłumik; cewka standardowa C001; szerokość wtyczki 22mm; 5/2-drogowy zawór elektromagnetyczny NAMUR (NM52W1S-PR); napęd PAD052-270
C001-22
cewka elektromagnetyczna typ C001; szerokość wtyczki 22mm; napięcie 230V/50-60Hz
C002-31-LV-1
wtyczka; szerokość wtyczki 22mm; z wbudowanym LED żółtym i VDR; napięcie 230VAC/DC

3.080,40 zł 3080.4 PLN 3.080,40 zł

Interfejs zaworu Namur
- 1/4"
DN
- 40 mm
długość zabudowy
- 140 mm
szerokość wtyczki
- 22
wykonanie
- z wbudowanym LED żółtym i VDR
napięcie
- 230V/50-60Hz
zakres ciśnień
- 0...16 bar
cewka
- C001
napęd
- PAD063

Ta kombinacja nie istnieje.

Dostępność:

Add to Cart

wymiary
Interfejs zaworu Namur	1/4"
DN	40 mm
długość zabudowy	140 mm
Wzory
szerokość wtyczki	22
wykonanie
wykonanie	z wbudowanym LED żółtym i VDR
Kluczowe dane elektryczne
napięcie	230V/50-60Hz
ciśnienie
zakres ciśnień	0...16 bar
właściwości
cewka	C001
napęd	PAD063
