31L2A1V30-BDV08024CY-C003-32-6

31L2A1V30-BDV08024CY-C003-32-6

31L2A1V30

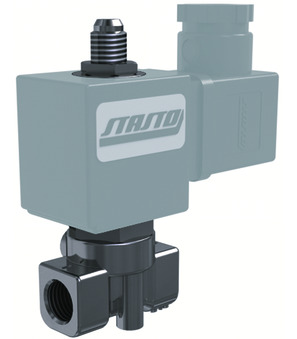

3/2-drogowy zawór elektromagnetyczny Seria 31L; sterowanie bezpośrednie; NC; korpus stal szlachetna 1.4401; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie FKM; temperatura medium -10...+120°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 1/4"; DN 3,0/2,5mm; ciśnienie AC/DC 0-5bar; długość zabudowy 39mm
BDV08024CY
cewka elektromagnetyczna typ BDV; do wilgotnego otoczenia; dopuszczenie CSA/UL/VDE; szerokość wtyczki 32mm; napięcie 24VDC
C003-32-6
wtyczka; szerokość wtyczki 32mm; Standard; napięcie 0...250VAC/DC

Nr Intrastat: 84818099
Kraj pochodzenia: Włochy
Waga: 0.33 kg
Krótki numer pozycji:31L2A1V30BDV08024CYC003326
https://www.stasto.pl/web/image/product.template/211107/image_1920?unique=eb38ccc

31L2A1V30
3/2-drogowy zawór elektromagnetyczny Seria 31L; sterowanie bezpośrednie; NC; korpus stal szlachetna 1.4401; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie FKM; temperatura medium -10...+120°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 1/4"; DN 3,0/2,5mm; ciśnienie AC/DC 0-5bar; długość zabudowy 39mm
BDV08024CY
cewka elektromagnetyczna typ BDV; do wilgotnego otoczenia; dopuszczenie CSA/UL/VDE; szerokość wtyczki 32mm; napięcie 24VDC
C003-32-6
wtyczka; szerokość wtyczki 32mm; Standard; napięcie 0...250VAC/DC

892,80 zł 892.8 PLN 892,80 zł

cena na zapytanie

  • gwint wewnętrzny
  • DN
  • długość zabudowy
  • szerokość wtyczki
  • wykonanie
  • napięcie
  • Typ napięcia
  • ciśnienie AC/DC
  • uszczelnienie
  • cewka
  • temperatura medium
  • dopuszczenie

Ta kombinacja nie istnieje.

Dostępność:
Skontaktuj się z nami
wymiary
gwint wewnętrzny G 1/4"
DN 3,0/2,5 mm
długość zabudowy 39 mm
Wzory
szerokość wtyczki 32 mm
wykonanie
wykonanie standard
Kluczowe dane elektryczne
napięcie 24VDC
Typ napięcia DC
ciśnienie
ciśnienie AC/DC 0...5 bar
Materiały
uszczelnienie FKM
właściwości
cewka BDA
temperatura medium -10...+120 °C
dopuszczenie UL/CSA/VDE
