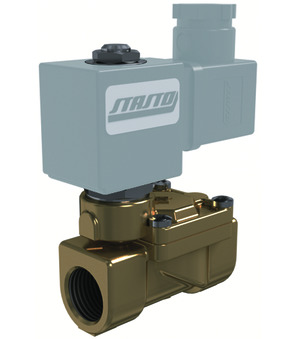

2/2-drogowy zawór elektromagnetyczny 21W3KB190-BDA08024CS-C003-32-6
21W3KB190
2/2-drogowy zawór elektromagnetyczny Seria 21W, 21WA; sterowanie pośrednie; NC; korpus mosiądz; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie NBR; temperatura medium -10...+90°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 3/4"; DN 19mm; ciśnienie AC/DC 0,2-16bar; długość zabudowy 104mm
BDA08024CS
cewka elektromagnetyczna typ BDA; standard; szerokość wtyczki 32mm; napięcie 24VDC
C003-32-6
wtyczka; szerokość wtyczki 32mm; standard; napięcie 0...250VAC/DC
Nr Intrastat: 84818099
Kraj pochodzenia: Włochy
Waga: 0.72 kg
Krótki numer pozycji:21W3KB190BDA08024CSC003326
Kraj pochodzenia: Włochy
Waga: 0.72 kg
Krótki numer pozycji:21W3KB190BDA08024CSC003326
21W3KB190
2/2-drogowy zawór elektromagnetyczny Seria 21W, 21WA; sterowanie pośrednie; NC; korpus mosiądz; rura prowadząca stal szlachetna jednoczęściowa; uszczelnienie NBR; temperatura medium -10...+90°C; cewka standardowa BDA; szerokość wtyczki 32mm; G 3/4"; DN 19mm; ciśnienie AC/DC 0,2-16bar; długość zabudowy 104mm
BDA08024CS
cewka elektromagnetyczna typ BDA; standard; szerokość wtyczki 32mm; napięcie 24VDC
C003-32-6
wtyczka; szerokość wtyczki 32mm; standard; napięcie 0...250VAC/DC
| wymiary | |
|---|---|
| gwint wewnętrzny | G 3/4" |
| DN | 19 mm |
| długość zabudowy | 104 mm |
| Wzory | |
| szerokość wtyczki | 32 mm |
| wykonanie | |
| wykonanie | standard |
| Kluczowe dane elektryczne | |
| napięcie | 24VDC |
| Typ napięcia | DC |
| ciśnienie | |
| ciśnienie AC/DC | 0,2...16 bar |
| Materiały | |
| uszczelnienie | NBR |
| właściwości | |
| cewka | BDA |
| temperatura medium | -10...+90 °C |
| dopuszczenie | CE |
