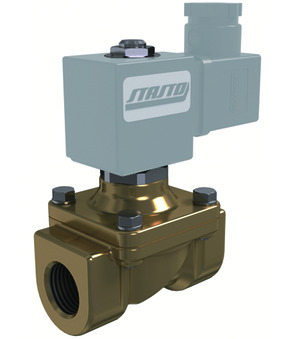

2/2-drogowy zawór elektromagnetyczny 21HT6K0Y250-GDV
2/2-drogowy zawór elektromagnetyczny Seria 21H..K0Y; sterowanie wymuszone; NC; korpus mosiądz; rura prowadząca: stal szlachetna; uszczelnienie NBR; temperatura medium -10...+90°C; szerokość wtyczki 32mm; G 1"; DN 25mm; ciśnienie AC 0-14bar; ciśnienie DC 0-6bar; długość zabudowy 104mm; cewka standardowa GDV
Nr Intrastat: 84818099
Kraj pochodzenia: Włochy
Waga: 0.97 kg
Krótki numer pozycji:21HT6K0Y250GDV
Kraj pochodzenia: Włochy
Waga: 0.97 kg
Krótki numer pozycji:21HT6K0Y250GDV
2/2-drogowy zawór elektromagnetyczny Seria 21H..K0Y; sterowanie wymuszone; NC; korpus mosiądz; rura prowadząca: stal szlachetna; uszczelnienie NBR; temperatura medium -10...+90°C; szerokość wtyczki 32mm; G 1"; DN 25mm; ciśnienie AC 0-14bar; ciśnienie DC 0-6bar; długość zabudowy 104mm; cewka standardowa GDV
| wymiary | |
|---|---|
| gwint wewnętrzny | G 1" |
| DN | 25 mm |
| długość zabudowy | 104 mm |
| Wzory | |
| szerokość wtyczki | 32 mm |
| ciśnienie | |
| ciśnienie AC | 0...14 bar |
| ciśnienie DC | 0...6 bar |
| Materiały | |
| uszczelnienie | NBR |
| właściwości | |
| cewka | GDV |
| temperatura medium | -10...+90 °C |
