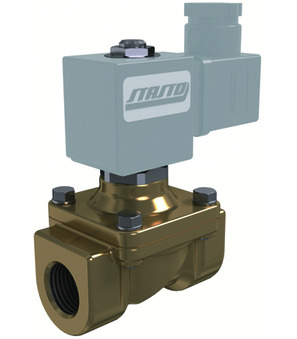

2/2-drogowy zawór elektromagnetyczny 21HT5K0Y160
2/2-drogowy zawór elektromagnetyczny Seria 21H..K0Y; sterowanie wymuszone; NC; korpus mosiądz; rura prowadząca: stal szlachetna; uszczelnienie NBR; temperatura medium -10...+90°C; szerokość wtyczki 32mm; G 3/4"; DN 16mm; ciśnienie AC 0-14bar; ciśnienie DC 0-1,5bar; długość zabudowy 70mm; cewka standardowa BDA
Nr Intrastat: 84818099
Kraj pochodzenia: Włochy
Waga: 0.59 kg
Krótki numer pozycji: 21HT5K0Y160
Kraj pochodzenia: Włochy
Waga: 0.59 kg
Krótki numer pozycji: 21HT5K0Y160
2/2-drogowy zawór elektromagnetyczny Seria 21H..K0Y; sterowanie wymuszone; NC; korpus mosiądz; rura prowadząca: stal szlachetna; uszczelnienie NBR; temperatura medium -10...+90°C; szerokość wtyczki 32mm; G 3/4"; DN 16mm; ciśnienie AC 0-14bar; ciśnienie DC 0-1,5bar; długość zabudowy 70mm; cewka standardowa BDA
| wymiary | |
|---|---|
| gwint wewnętrzny | G 3/4" |
| DN | 16 mm |
| długość zabudowy | 70 mm |
| Wzory | |
| szerokość wtyczki | 32 mm |
| ciśnienie | |
| ciśnienie AC | 0...14 bar |
| ciśnienie DC | 0...1,5 bar |
| Materiały | |
| uszczelnienie | NBR |
| właściwości | |
| cewka | BDA |
| temperatura medium | -10...+90 °C |
Arkusze danych, instrukcje, pliki 3D i certyfikaty...
W Twoim języku
ZIPKarty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21H..K0Y_PL.pdf
Pobierać
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Pobierać
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Pobierać
CAD / 3D
1CADSTEP_21HT5K0Y160.stp
Pobierać
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21H..K0Y_CS.pdf
Pobierać
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Pobierać
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Pobierać
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21H..K0Y_DE.pdf
Pobierać
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Pobierać
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Pobierać
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21H..K0Y_EN.pdf
Pobierać
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - combined operated_EN.pdf
Pobierać
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - combined operated_EN.pdf
Pobierać
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21H..K0Y_HU.pdf
Pobierać
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Pobierać
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Pobierać
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21H..K0Y_SL.pdf
Pobierać
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Pobierać
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Pobierać
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21H..K0Y_SRLATIN.pdf
Pobierać
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Pobierać
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Pobierać
Brak dostępnych części zamiennych dla tego produktu.
