2/2-drogowy zawór elektromagnetyczny Seria 21H..K0V Store
  1. Produkty
  2. Armatura przemysłowa
  3. zawory elektromagnetyczne do cieczy i gazów
  4. 2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone
  5. 2/2-drogowy zawór elektromagnetyczny Seria 21H..K0V
  6. 21HT5K0V160-GDV-GDV14024DY-C003-32-6
21HT5K0V160-GDV-GDV14024DY-C003-32-6

21HT5K0V160-GDV-GDV14024DY-C003-32-6

21HT5K0V160-GDV

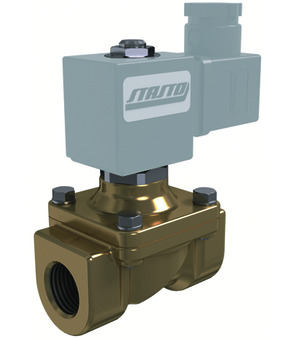

2/2-drogowy zawór elektromagnetyczny Seria 21H..K0V; sterowanie wymuszone; NC; korpus mosiądz; rura prowadząca: stal szlachetna; uszczelnienie FKM; szerokość wtyczki 32mm; G 3/4"; DN 16mm; ciśnienie AC 0-14bar; ciśnienie DC 0-14bar; medium -10/+140°C; długość zabudowy 70mm; cewka standardowa GDV
GDV14024DY
cewka elektromagnetyczna typ GDV/GDH; do wyższych ciśnień/temperatur; szerokość wtyczki 32mm; napięcie 24V/50-60Hz; dopuszczenie CSA/UL/VDE
C003-32-6
wtyczka; szerokość wtyczki 32mm; Standard; napięcie 0...250VAC/DC

Intrastat No.: 84818099
Country of origin: Włochy
Weight: 1.05 kg
Short Itemnumber: 21HT5K0V160GDVGDV14024DYC003326
https://www.stasto.pl/web/image/product.template/194050/image_1920?unique=eb38ccc

21HT5K0V160-GDV
2/2-drogowy zawór elektromagnetyczny Seria 21H..K0V; sterowanie wymuszone; NC; korpus mosiądz; rura prowadząca: stal szlachetna; uszczelnienie FKM; szerokość wtyczki 32mm; G 3/4"; DN 16mm; ciśnienie AC 0-14bar; ciśnienie DC 0-14bar; medium -10/+140°C; długość zabudowy 70mm; cewka standardowa GDV
GDV14024DY
cewka elektromagnetyczna typ GDV/GDH; do wyższych ciśnień/temperatur; szerokość wtyczki 32mm; napięcie 24V/50-60Hz; dopuszczenie CSA/UL/VDE
C003-32-6
wtyczka; szerokość wtyczki 32mm; Standard; napięcie 0...250VAC/DC

757,70 zł 757.7 PLN 757,70 zł

cena na zapytanie

  • gwint wewnętrzny
  • DN
  • długość zabudowy
  • szerokość wtyczki
  • wykonanie
  • napięcie
  • Typ napięcia
  • ciśnienie AC
  • ciśnienie DC
  • uszczelnienie
  • cewka
  • temperatura medium
  • dopuszczenie

Ta kombinacja nie istnieje.

Availability:
Skontaktuj się z nami

Udostępnij

wymiary
gwint wewnętrzny G 3/4"
DN 16 mm
długość zabudowy 70 mm
Wzory
szerokość wtyczki 32 mm
wykonanie
wykonanie standard
Kluczowe dane elektryczne
napięcie 24V/50-60Hz
ciśnienie
ciśnienie AC 0...14 bar
ciśnienie DC 0...14 bar
Materiały
uszczelnienie FKM
właściwości
cewka GDV
temperatura medium -10...+140 °C
dopuszczenie UL/CSA/VDE
