Rury i akcesoria
Rura precyzyjna stalowa 38 mm średnicy zewnętrznej – bezszwowa, ocynkowana i ze stali nierdzewnej 1.4571
Szukają Państwo bezszwowej rury precyzyjnej stalowej o średnicy zewnętrznej 38 mm i potrzebują odpowiedniej grubości ścianki, właściwego materiału oraz techniki przyłączeniowej, która do tego pasuje? W STASTO znajdą Państwo kompletny zakres wymiarowy 38 z jednej ręki: bezszwową rurę stalową surową według DIN 2391/C i EN 10305-4 w grubościach ścianki 2,5 / 3 / 4 / 5 mm, wykonanie ocynkowane biało do środowisk narażonych na korozję oraz bezszwową rurę ze stali nierdzewnej 1.4571 według EN ISO 1127. Wszystkie rury są zgodne z DIN 2391 pod złączki i można je łączyć ze złączkami pierścieniowymi zaciskowymi według ISO 8434-1 (DIN 2353) w ciągły przewód rurowy.
Przegląd Ø 38 mm
Dlaczego STASTO
Jedna średnica zewnętrzna, trzy materiały, wszystkie klasy ciśnienia
Zakres wymiarowy 38 mm w STASTO obejmuje wszystkie typowe zastosowania – od surowej rury precyzyjnej ze stali do rury ze stali nierdzewnej 1.4571 – wraz z odpowiednią techniką przyłączeniową z pierścieniem zaciskowym według ISO 8434-1 (DIN 2353).
Jeden wymiar, wszystkie klasy ciśnienia
Średnica zewnętrzna pozostaje na poziomie 38 mm – grubość ścianki decyduje o wytrzymałości: 38x2,5 przy 166 bar, 38x3 przy 198 bar, 38x4 przy 264 bar i 38x5 przy 330 bar maksymalnego ciśnienia roboczego. Dzięki temu wybierają Państwo rezerwę ciśnienia bez zmiany wymiaru rury czy rozmiaru złączki.
Wykonane i sprawdzone bez szwu
Surowe rury są wykonane według DIN 2391/C oraz DIN 2445-2 / DIN 1630 i EN 10305-4, fosforanowane i badane metodą prądów wirowych. Materiał St37.4. Bez szwu oznacza: brak szwu wzdłużnego, równomierna grubość ścianki i prawidłowe osadzenie pierścienia zaciskowego na całym obwodzie.
Materiał dobrany do warunków otoczenia
Surowa rura fosforanowana do miejsc montażu chronionych, ocynkowana galwanicznie i niebiesko chromianowana (wewnątrz surowa) do wilgotnych środowisk, lub bezszwowa rura ze stali nierdzewnej 1.4571 – obróbka termiczna, trawiona, klasa tolerancji D4/T3. Dobór odpowiedni do Państwa medium ustalamy indywidualnie.
Rura, złączki i mocowania od jednego dostawcy
Oprócz rury STASTO oferuje technikę przyłączeniową i mocującą: złączki zaciskowe według ISO 8434-1 (DIN 2353) ze stali cynkowanej (serie C-DPR, C-B4, C-B7) oraz stali nierdzewnej 1.4571 (A-DPR-71, C-DPR-71, C-B4-71), końcówki do zgrzewania serii C-SKA do rury 38x3 do 38x8, a także opaski do rur.
Poradnik
Prawidłowy dobór 38 mm – trzy decyzje
Średnica zewnętrzna, grubość ścianki, materiał i technika przyłączeniowa są ze sobą powiązane. Ten przegląd prowadzi przez najważniejsze kryteria doboru rury precyzyjnej ze stali Ø 38 mm.
Wybór grubości ścianki – ciśnienie ważniejsze niż waga
- 38x2,5
- 166 bar maksymalnego ciśnienia roboczego – ekonomiczny wybór standardowy przy umiarkowanych ciśnieniach.
- 38x3
- 198 bar – stopień pośredni z wyraźnie większym zapasem przy niemal takiej samej łatwości obsługi.
- 38x4
- 264 bar – dostępna również w wersji ocynkowanej biało 38X4WV.
- 38x5
- 330 bar – do maszyn specjalnych i stanowisk badawczych o wysokich wymaganiach ciśnieniowych.
- Zasada doboru
- Oprócz ciśnienia roboczego liczą się skoki ciśnienia, promienie gięcia i drgania. W razie wątpliwości należy wybrać kolejną grubszą ściankę – rozmiar złączki pozostaje taki sam.
Wybór materiału – otoczenie ważniejsze niż cena
- Fosforanowane, gołe
- St37.4, badane metodą prądów wirowych – ekonomiczne rozwiązanie standardowe do zabudowy w miejscach osłoniętych.
- Biało-cynkowane
- Zewnętrznie cynkowane galwanicznie i pasywowane niebiesko, wewnętrznie gołe – do montażu widocznego lub w warunkach narażonych na wilgoć.
- Stal nierdzewna 1.4571
- Obróbka termiczna, wytrawiane, klasa tolerancji D4/T3 według EN ISO 1127 / DIN 17456-58 – do zastosowań narażonych na korozję.
- Doboru materiałów
- Decyzję o materiale podejmuj zawsze wspólnie z doborem złączki: rurę ze stali nierdzewnej najlepiej łączyć ze złączkami z 1.4571.
Dopasowanie techniki przyłączeniowej – DIN 2391 spotyka DIN 2353
- DIN 2391
- Wszystkie rury 38 mm są zgodnie z opisem produktu wykonane według DIN 2391 i przystosowane do złączek.
- Klasa tolerancji D4/T3
- Wariant ze stali nierdzewnej ma dodatkowo określoną klasę D4/T3 – podstawa dla precyzyjnego osadzenia pierścienia zaciskowego.
- ISO 8434-1 (DIN 2353)
- Połączenie za pomocą złączek z pierścieniem zaciskowym; w asortymencie STASTO technika przyłączeniowa 38 mm przypisana jest do serii ciężkiej (S).
- Wyboru serii
- Wybór odpowiedniej serii pierścienia zaciskowego zależy od materiału, metody montażu i poziomu ciśnienia – dopasowanie do Twojej konfiguracji sprawdzamy indywidualnie.
Wskazówki dotyczące obróbki
- Przycinanie na długość
- Przycinać końce rur pod kątem prostym, usuwać zadziory i czyścić przed montażem.
- Montaż wstępny
- Wykonać montaż wstępny pierścienia zaciskowego zgodnie z instrukcją producenta danej serii złączek.
- Podparcie
- Podeprzeć przewody obejmami rurowymi tak, aby na złączce nie działały żadne momenty gnące.
Wariantów w porównaniu
Wszystkie warianty 38 mm w przeglądzie
Taka sama średnica zewnętrzna, różna grubość ścianki i wykonanie: tabela przedstawia dane producenta dotyczące materiału, grubości ścianki, maksymalnego ciśnienia roboczego i normy.
| 38X2,5 | 38X3 | 38X4 | 38X5 | 38X4WV | 38X4/71 | 38X5/71 | |
|---|---|---|---|---|---|---|---|
| Wersja / Materiał | bezszwowa gładka, fosforanowana, St37.4 | bez szwu, jasna, fosforanowana, St37.4 | bez szwu, jasna, fosforanowana, St37.4 | bez szwu, jasna, fosforanowana, St37.4 | cynkowana biało, chromowana niebiesko, wewnątrz jasna | bez szwu, stal nierdzewna 1.4571, trawiona | bez szwu, stal nierdzewna 1.4571, trawiona |
| Grubość ścianki | 2,5 mm | 3 mm | 4 mm | 5 mm | 4 mm | 4 mm | 5 mm |
| Maks. ciśnienie robocze | 166 bar | 198 bar | 264 bar | 330 bar | 264 bar | 309 bar | 371 bar |
| Norma | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | DIN 2391/C, EN 10305-4 | EN ISO 1127, DIN 17456/58 | EN ISO 1127, DIN 17456/58 |
| Klasa tolerancji | zgodnie z DIN 2391 | zgodnie z DIN 2391 | zgodnie z DIN 2391 | zgodnie z DIN 2391 | zgodnie z DIN 2391 | D4/T3 | D4/T3 |
| Dostępność | Artykuł standardowy | Artykuł standardowy | Artykuł standardowy | Artykuł standardowy | Artykuł standardowy | Artykuł standardowy | na zapytanie |
Asortyment
Rury 38 mm i dopasowane komponenty systemowe
Od bezszwowej precyzyjnej rury stalowej, poprzez wersję cynkowaną biało, aż po wariant ze stali nierdzewnej 1.4571 – wraz ze złączkami zaciskowymi wg ISO 8434-1 (DIN 2353) i obejmami rurowymi.
Obszary zastosowań
Gdzie stosuje się rurę precyzyjną 38 mm
Średnica zewnętrzna 38 mm jest powszechnym wymiarem w budowie instalacji rurowych i przemysłowej – od stałego okablowania rurowego do modernizacji istniejących instalacji.
Budowa maszyn i instalacji przemysłowych
Stałe okablowanie rurowe instalacji pneumatycznych i sterujących o zdefiniowanej średnicy wewnętrznej i powtarzalnym prowadzeniu.
Instalacje obwodowe w produkcji
Instalacje obwodowe i odgałęzienia, gdzie jednolity wymiar w całej hali ułatwia gospodarkę częściami zamiennymi.
Modernizacja i utrzymanie
Wymiana uszkodzonych odcinków przewodów: taka sama średnica zewnętrzna, taki sam rozmiar złączek, bez konieczności ingerencji w resztę instalacji.
Maszyny specjalne i stanowiska testowe
Grubości ścianki 4 i 5 mm, gdy wymagany jest wyższy zapas wytrzymałości na ciśnienie – do 330 bar przy 38x5.
Otoczenia narażone na korozję
Wersja galwanizowana białym cynkiem lub stal nierdzewna 1.4571, w zależności od medium, metody czyszczenia i warunków otoczenia.
Wymagające reżimy czyszczenia
Rura bez szwu ze stali nierdzewnej 1.4571, trawiona i obróbcza termicznie, gdy powierzchnia i materiał mają kluczowe znaczenie. Przydatność sprawdzamy indywidualnie na podstawie Państwa zastosowania.
Zamówienie

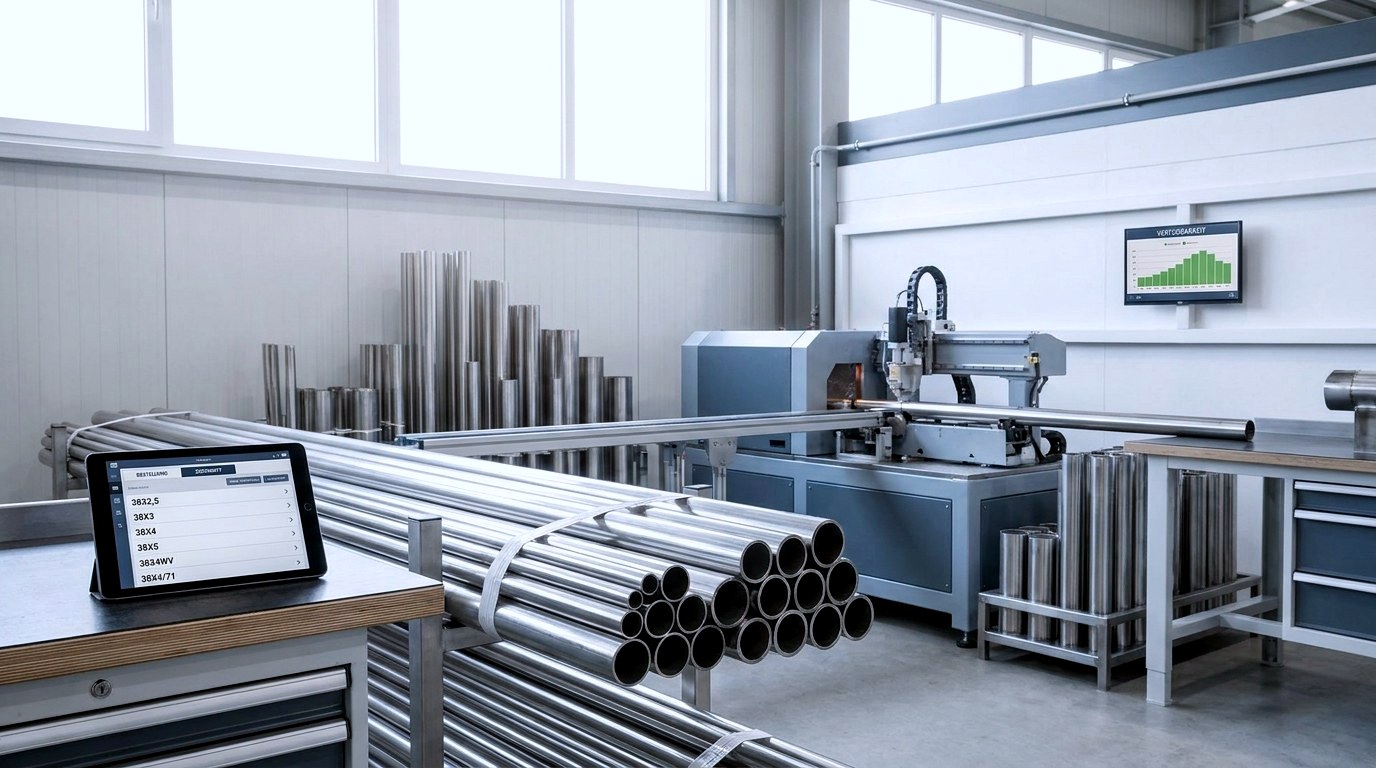

Zamówienie, docinanie i dostępność
Wszystkie rury 38 mm zamówisz bezpośrednio w sklepie STASTO lub poprzez nasz dział sprzedaży technicznej. Standardowe warianty, takie jak 38X2,5, 38X3, 38X4, 38X5, 38X4WV i 38X4/71, są dostępne w regularnej cenie sprzedaży; wersje specjalne i pojedyncze grubości ścianek kalkulujemy na zapytanie.
Dostępność
Zależnie od wariantu i materiału – aktualny status znajdziesz na stronie danego artykułu, alternatywnie sprawdzimy go dla Ciebie. Pojedyncze warianty, takie jak 38X2WV i 38X5/71, realizujemy na zapytanie.
Ilości i odbiory
Potrzeby projektowe, ilości progresywne i powtarzalne odbiory uzgadniamy indywidualnie.
Docinanie i długości specjalne
Docinanie i długości specjalne na zapytanie; atesty materiałowe i inne poświadczenia mogą być udostępniane w zależności od artykułu i partii.
Doradztwo techniczne
Wspieramy przy doborze grubości ścianki, wyborze materiału oraz doborze odpowiedniej serii złączek według ISO 8434-1 (DIN 2353).
W trzech krokach
Jak dobrać odpowiedni przewód 38 mm
Od doboru do gotowego przewodu rurowego – w sposób ustrukturyzowany i ze wsparciem technicznym.
Określenie grubości ścianki i materiału
Ciśnienie robocze, skoki ciśnienia i warunki otoczenia determinują grubość ścianki (2,5 do 5 mm) oraz wykonanie: surowe, cynkowane biało lub stal nierdzewna 1.4571.
Dobór techniki przyłączeniowej
Wybór złączek zaciskowych według ISO 8434-1 (DIN 2353) serii ciężkiej (S) w odpowiednim materiale – rura ze stali nierdzewnej ze złączkami z 1.4571.
Zamawianie i montaż
Artykuły standardowe zamawiane bezpośrednio w sklepie, wykonania specjalne i przycinanie na zapytanie. Końce rur przycinać pod kątem prostym, usuwać zadziory i podpierać opaskami do rur bez naprężeń momentowych.
Najczęstsze pytania
Pytania dotyczące rury stalowej o średnicy zewnętrznej 38 mm
Odpowiedzi dotyczące grubości ścianek, materiałów, norm i odpowiedniej techniki przyłączeniowej.
Jakie grubości ścianki są dostępne dla rury stalowej o średnicy zewnętrznej 38 mm?
Przy średnicy zewnętrznej 38 mm dostępne są grubości ścianki 2,5 / 3 / 4 / 5 i 6 mm w wykonaniu surowym, a także 2 mm i 4 mm ocynkowane biało oraz 4 mm i 5 mm ze stali nierdzewnej 1.4571. Średnica zewnętrzna pozostaje przy tym stała, dzięki czemu rozmiar złączek i obejmy rur się nie zmieniają – zmienia się jedynie średnica wewnętrzna i rezerwa ciśnieniowa.
Jakie ciśnienie robocze wytrzymuje rura 38x3?
Dla bezszwowej rury stalowej 38x3 ze stali St37.4 producent podaje maksymalne ciśnienie robocze wynoszące 198 bar. Dla porównania: 38x2,5 wytrzymuje 166 bar, 38x4 – 264 bar, a 38x5 – 330 bar. Dopuszczalna granica robocza instalacji wynika dodatkowo ze złączki, medium i warunków eksploatacji.
Co oznacza DIN 2391 w przypadku precyzyjnych rur stalowych?
DIN 2391 to norma wymiarowa i wykonawcza dla bezszwowych precyzyjnych rur stalowych przeznaczonych do złączek. Surowe rury 38 mm są wykonane według DIN 2391/C oraz DIN 2445-2 / DIN 1630 i EN 10305-4, fosforanowane i badane metodą prądów wirowych; tolerancje zapewniają prawidłowe osadzenie pierścienia tnącego.
Czy rury 38 mm pasują do złączek zaciskowych z pierścieniem tnącym według DIN 2353?
Tak – zgodnie z opisem produktu wszystkie rury 38 mm są zgodne z DIN 2391 i pasują do złączek, a także można je łączyć ze złączkami zaciskowymi z pierścieniem tnącym według ISO 8434-1 (DIN 2353). W ofercie STASTO technika przyłączeniowa 38 mm jest przypisana do serii ciężkiej (S); dokładne przyporządkowanie serii zależy od materiału, metody montażu i poziomu ciśnienia.
Kiedy warto wybrać wykonanie ocynkowane biało?
Wykonanie ocynkowane biało nadaje się do instalacji prowadzonych widocznie oraz w otoczeniu o zmiennej wilgotności. Jest ono galwanicznie ocynkowane i niebiesko chromatowane na zewnątrz, wewnątrz surowe; w wymiarze 38 mm dostępne jest z grubością ścianki 2 mm (na zapytanie) i 4 mm (264 bar).
Czym różni się rura ze stali nierdzewnej 1.4571 od rury stalowej surowej?
Bezszwowa rura ze stali nierdzewnej 1.4571 jest obróbana termicznie, trawiona i specyfikowana w klasie tolerancji D4/T3 według EN ISO 1127 / DIN 17456-58 – stosuje się ją, gdy decydujące są korozja, odporność na media lub wymagania czystości. W wymiarze 38 mm dostępne są grubości ścianki 4 mm (309 bar) oraz 5 mm (371 bar, na zapytanie); zaleca się łączenie jej ze złączkami z 1.4571.
Czy możliwe jest docinanie na wymiar i długości specjalne?
Docinanie na wymiar oraz długości specjalne oferujemy na zapytanie. Uzgadniamy również indywidualnie ilości progresywne i powtarzające się zamówienia; atesty materiałowe można zapytać w zależności od artykułu i partii.
Jakie sąsiednie wymiary są dostępne oprócz 38 mm?
Oprócz 38 mm STASTO prowadzi w programie rur precyzyjnych stalowych także inne średnice, między innymi 28, 30 i 42 mm średnicy zewnętrznej. Wybór znajdą Państwo w kategorii Rury i akcesoria; odpowiednią technikę przyłączeniową dobieramy na zapytanie.
Zobacz również
Powiązane kategorie w sklepie STASTO
Kolejne średnice nominalne, elementy przyłączeniowe i komponenty przewodów do budowy instalacji rurowych.
Następny krok
Wybierz rurę 38 mm lub zleć dobór parametrów
Wybierz grubość ścianki i wykonanie bezpośrednio w sklepie – lub zleć dobór grubości ścianki, materiału i serii złączek naszemu działowi doradztwa technicznego.
