Manometr w zakresie mbar

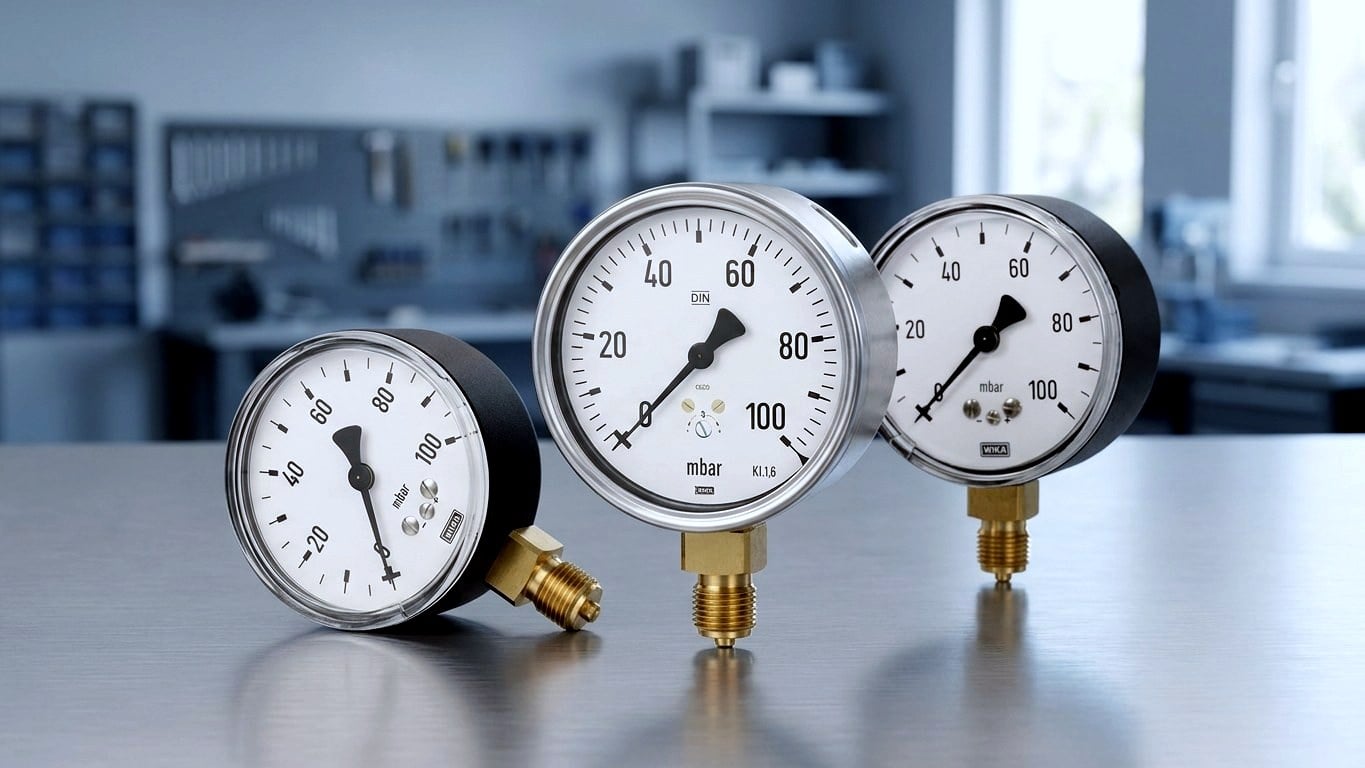

Manometry kapsułkowe do małych ciśnień w zakresie mbar
Gdy wymagana jest niezawodna sygnalizacja najmniejszych nadciśnień i podciśnień, pomiar kapsułkowy jest pierwszym wyborem. STASTO oferuje manometry kapsułkowe do zakresów pomiarowych w obszarze mbar – od podciśnienia po niskie nadciśnienie. Wybierz odpowiednie wykonanie według zakresu pomiaru, przyłącza i zastosowania, aby precyzyjnie mierzyć powietrze i nieagresywne gazy tam, gdzie manometry rurowe są zbyt mało czułe.
Ø 63 mm · Klasa 1,6 · Zakres mbar
Twoje korzyści
Dlaczego manometry kapsułkowe STASTO
Kapsułkowy element pomiarowy jest konstrukcyjnie przystosowany do niskich ciśnień i zapewnia czytelne wskazanie w zakresie mbar, tam gdzie manometry rurowe Bourdona osiągają swoje granice.
Specjalnie do małych ciśnień
Kapsułkowy element pomiarowy odkształca się zauważalnie już przy małych ciśnieniach i zapewnia czytelne wskazanie w zakresie mbar – tam, gdzie manometry rurowe Bourdona są zbyt mało czułe.
Szeroki wybór zakresów pomiarowych
Serie 5801–5842 obejmują zakresy wskazań od podciśnienia (np. −160/0 mbar) przez zakresy precyzyjne (0–40 mbar) do 0–400 mbar – dzięki temu znajdziesz odpowiedni zakres dla swojej instalacji.
Sprawdzona dokładność
Wymienione manometry kapsułkowe wykonane są w klasie 1,6 (podano dla każdego wariantu, patrz karta katalogowa) – co jest praktycznym poziomem dokładności dla zadań wskazań w zakresie mbar.
Kompaktowa budowa z elastycznym przyłączem
Standardowa konstrukcja o średnicy 63 mm do ciasnych miejsc montażu, przyłącze 1/4″ dolne lub 1/4″ tylne (w zależności od typu). Wybrane wersje są 10-krotnie przeciążalne – należy sprawdzić dla każdego wariantu.
Poradnik
Wybór właściwej zasady pomiaru
W zakresie mbar klasyczny manometr rurowy Bourdona daje zbyt małe wychylenia wskazówki, aby odczyt był miarodajny. Membranowy element pomiarowy już przy małych ciśnieniach zapewnia wyraźny odczyt. Tak dobierzesz odpowiednie urządzenie.
Porównanie zasad pomiarowych
- Rurka Bourdona
- Do średnich i wysokich ciśnień w zakresie bar; w zakresie mbar zbyt mało czuły, aby zapewnić miarodajny odczyt.
- Kapsułka membranowa
- Kapsułka membranowa odkształca się wyraźnie już przy małych ciśnieniach – idealna do czystych gazów i powietrza w zakresie mbar.
- Membrana płaska
- Mechanicznie odporniejszy na media lepkie, zanieczyszczone lub agresywne; odpowiedni również do małych ciśnień.
Wybór w czterech krokach
- 1. Określ zakres pomiarowy
- Podciśnienie (np. −160/0 mbar), zakres niski (0–40 mbar) czy wyższy (do 0–400 mbar)? Ciśnienie robocze powinno znajdować się w środkowej jednej trzeciej skali.
- 2. Określ położenie przyłącza
- 1/4″ dolne (od strony rury) lub 1/4″ tylne (montaż natablicowy).
- 3. Sprawdź wymagania dotyczące przeciążeń
- Jeśli spodziewane są skoki ciśnienia, zaleca się wersję odporną na przeciążenia (np. seria 5840 i następne, 10-krotna odporność na przeciążenie; zależnie od wariantu).
- 4. Sprawdź medium i warunki otoczenia
- Należy zwrócić uwagę na materiały obudowy, elementu pomiarowego i okienka wziernikowego oraz dopuszczalną temperaturę medium/otoczenia zgodnie z kartą katalogową.
Wybór konstrukcji
Mieszek, rurka Bourdona czy membrana?
Trzy mechaniczne zasady pomiarowe obejmują różne zakresy ciśnień i media. Niniejsze zestawienie pomaga w ich rozróżnieniu.
| Mieszkowy | Bourdon | Membranowy | |
|---|---|---|---|
| Zakres ciśnienia | Zakres mbar (niski) | zakres bar (średni–wysoki) | małe ciśnienia |
| Typowe media | powietrze, gazy nieagresywne | gazy i ciecze | media lepkie, zanieczyszczone lub agresywne |
| Czułość przy małych ciśnieniach | bardzo wysoka | niska | wysoka |
| Seria STASTO (przykład) | 5801–5842 | MA043-B (precyzyjny) | wersja z membraną płaską |
Asortyment

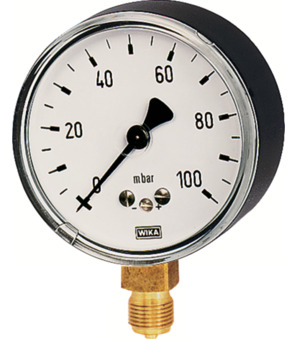

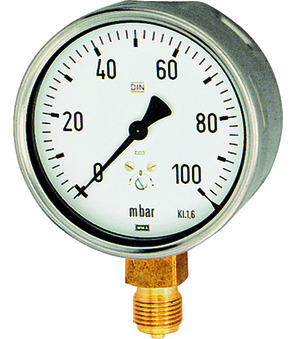

Manometry mieszkowe i pokrewne wykonania
Od asortymentu podstawowego dla zakresu mbar po pokrewne zasady pomiarowe i akcesoria – tak znajdziesz odpowiednie wykonanie manometru.
Obszary zastosowań
Zastosowania manometrów kapsułkowych
Manometry kapsułkowe stosowane są wszędzie tam, gdzie konieczne jest niezawodne wskazywanie małych ciśnień powietrza i nieagresywnych, nienlepkich gazów.

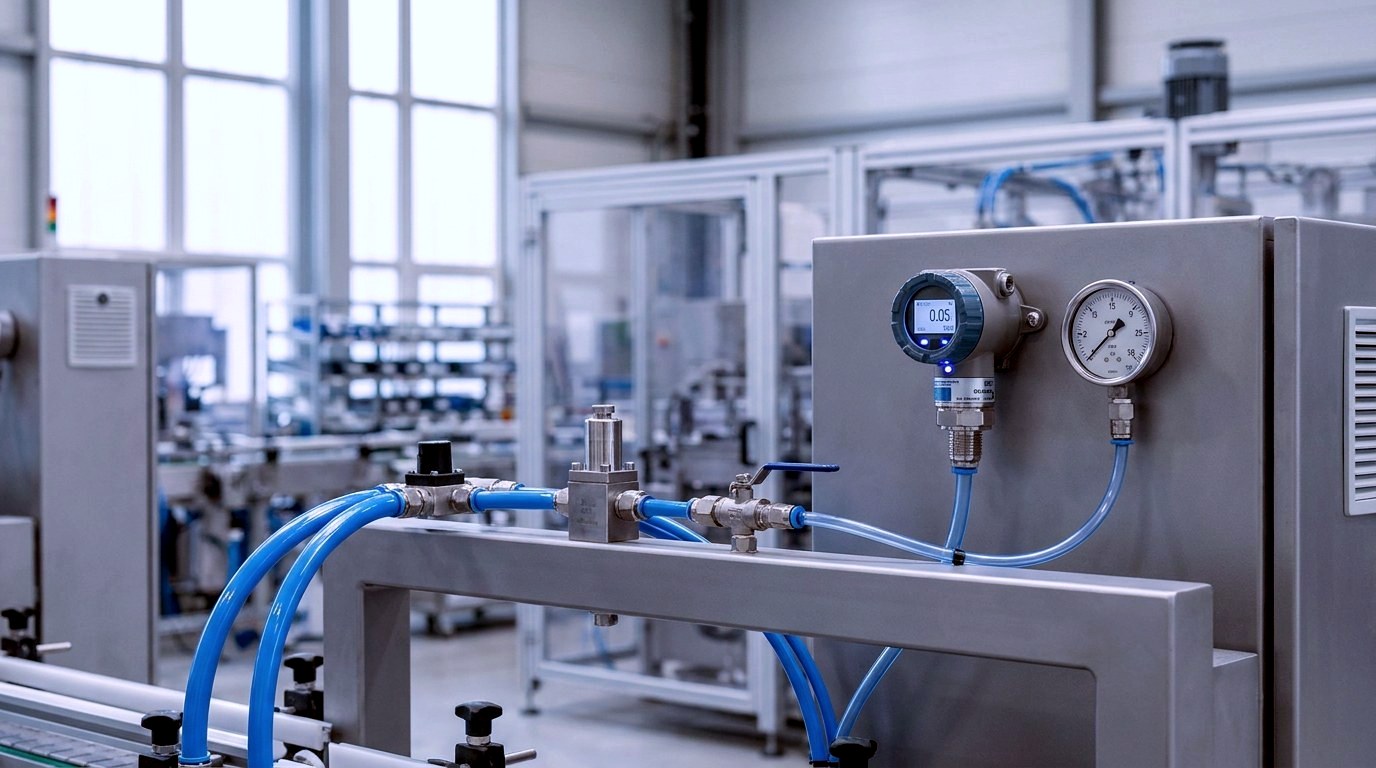

Pneumatyka i instalacje sprężonego powietrza
Pomiar niskich ciśnień sterujących i procesowych, uzupełniający klasyczne manometry rurowe i manometry cyfrowe (np. seria SCJ).

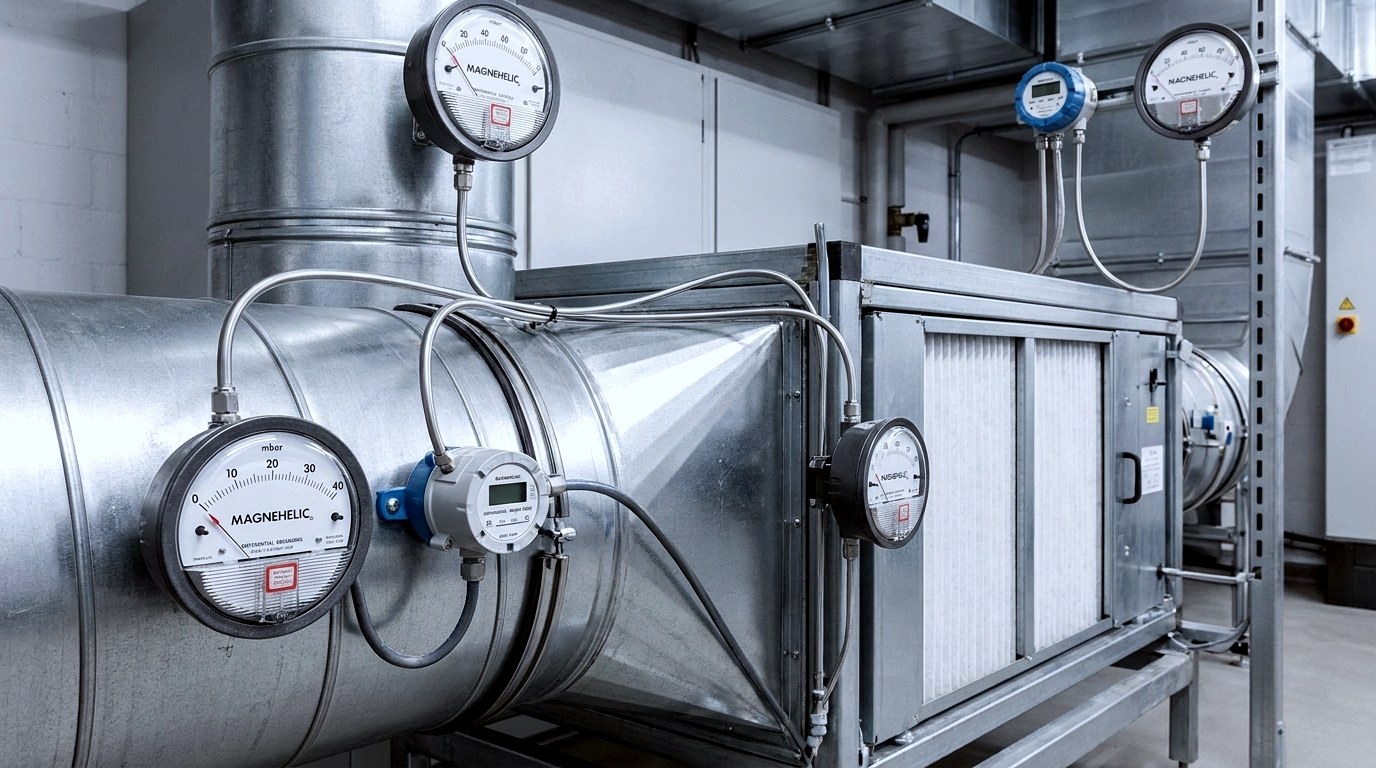

Wentylacja i klimatyzacja
Monitorowanie ciśnień przed- i za filtrem oraz ciśnień kanałowych w zakresie mbar w instalacjach HVAC.

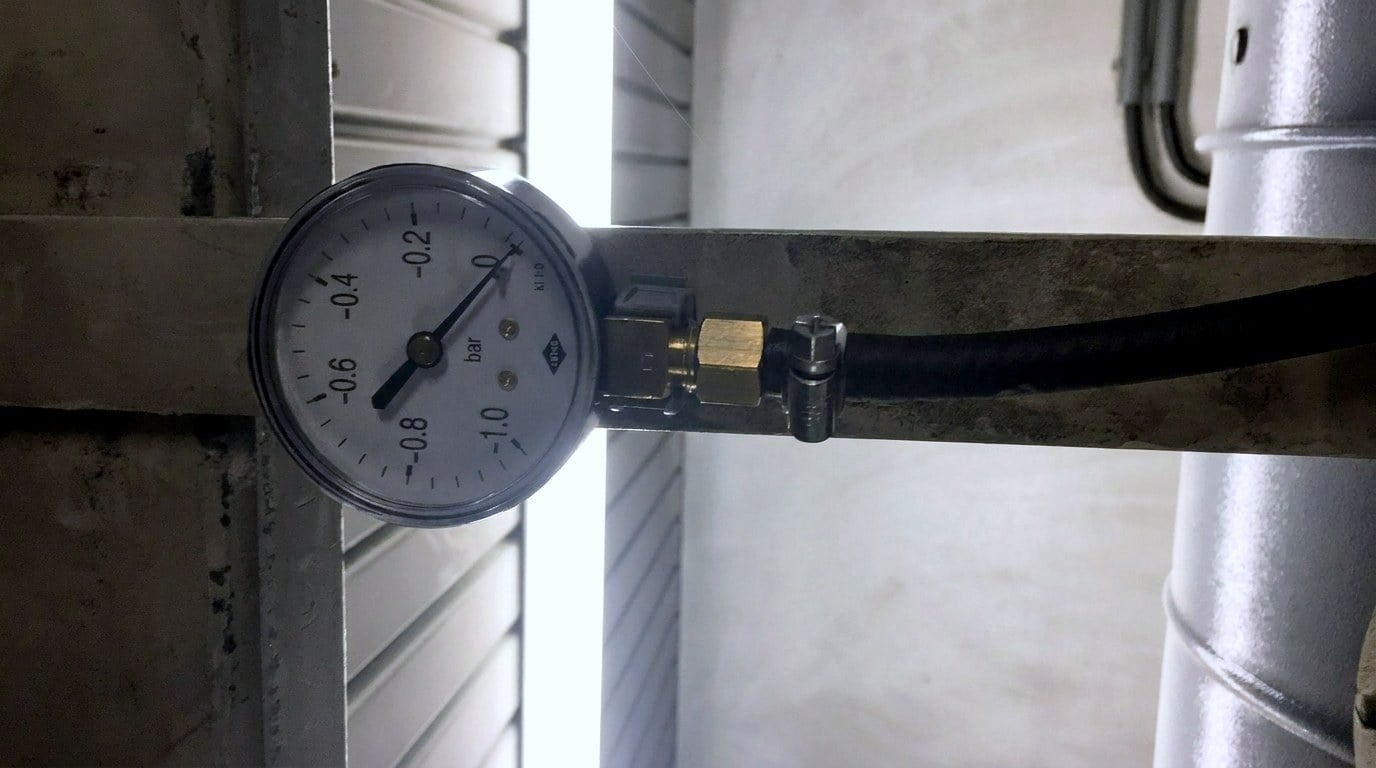

Pomiar ciśnienia gazu niskiego ciśnienia
Wskazywanie ciśnień wstępnych na regulatorach i palnikach dla gazowych, nieagresywnych mediów.

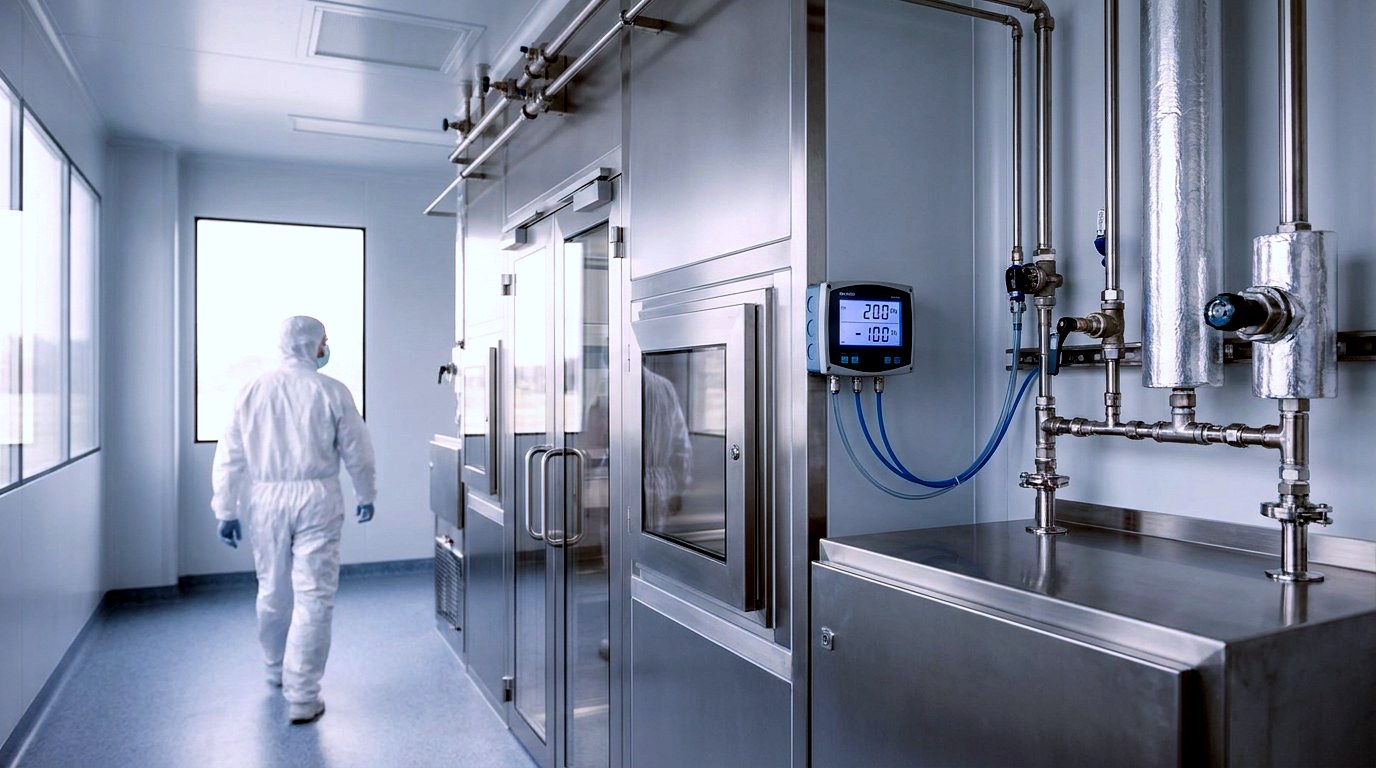

Czyste pomieszczenia i technika procesowa
Kontrola nadciśnienia i podciśnienia tam, gdzie wymagane jest utrzymanie określonych poziomów ciśnienia.

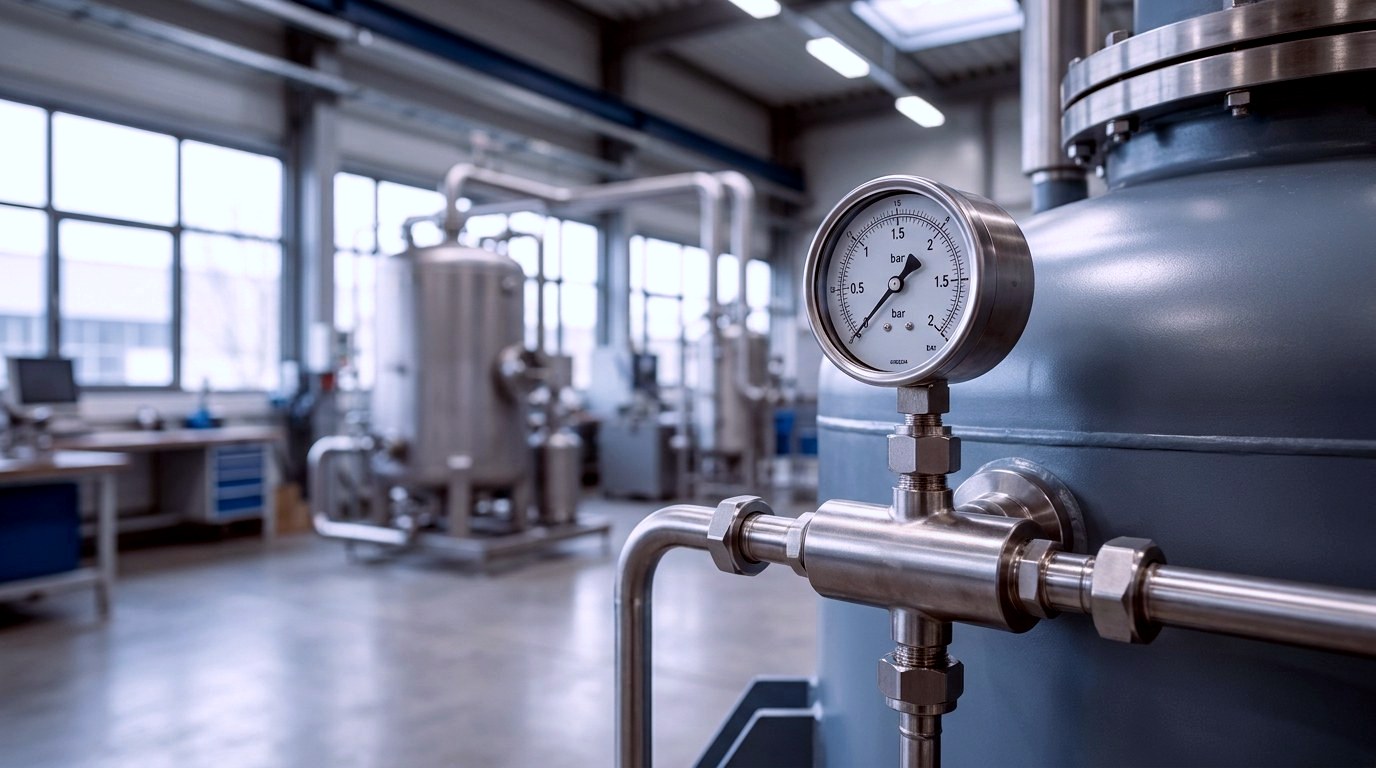

Budowa urządzeń i aparatury
Wskazywanie małych ciśnień roboczych na zbiornikach, rozdzielaczach i stanowiskach badawczych.

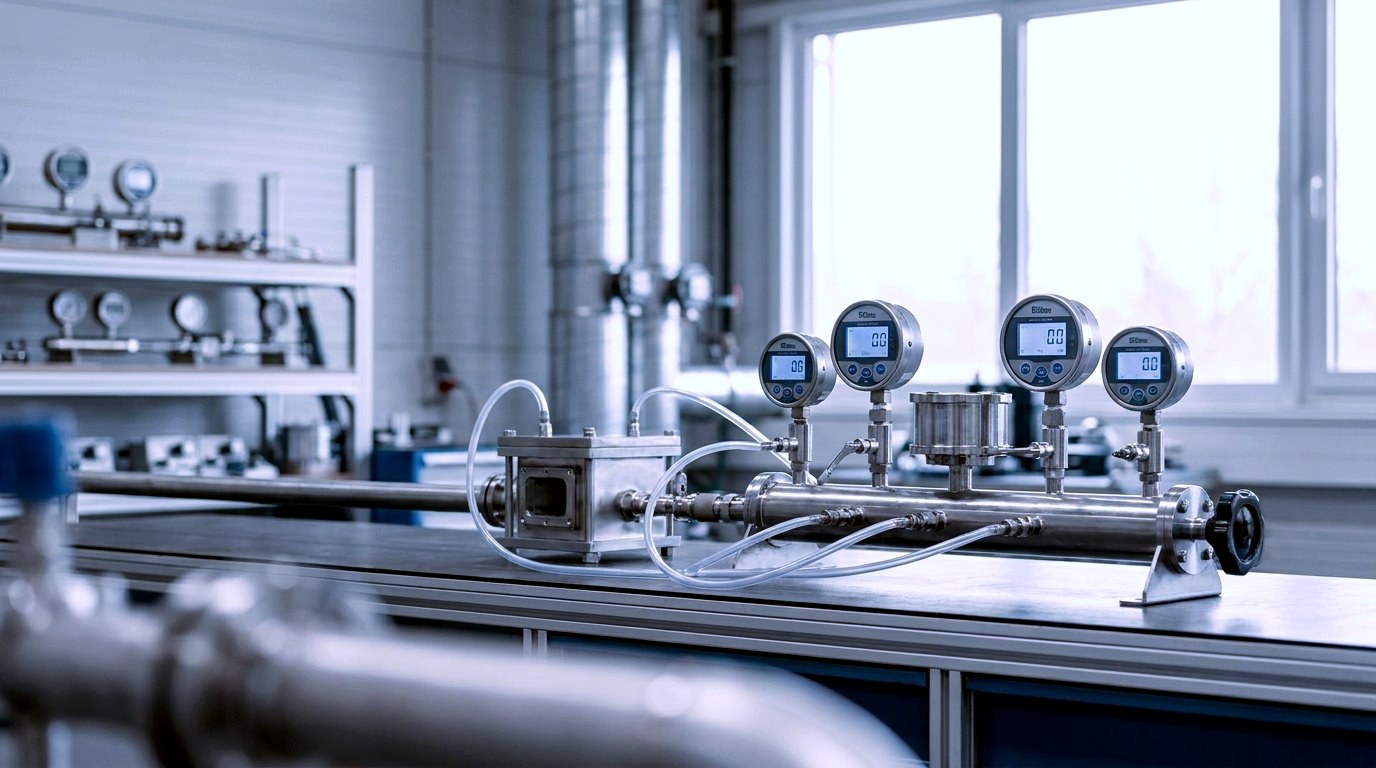

Stanowiska badawcze i testowe
Precyzyjne wskazywanie małych ciśnień na stanowiskach kontrolnych i kalibracyjnych dla powietrza i gazów.
Dostępność i serwis
Dobór, dostępność i doradztwo
Zakres pomiarowy, położenie przyłącza i wykonanie decydują o dostępności. Wiążące są dane podane przy danym wariancie produktu.
Dostępność zależna od wariantu
Aktualną dostępność i czas dostawy można sprawdzić przy danym wariancie produktu w sklepie lub uzyskać od nas na zapytanie.
Zakresy specjalne i przyłącza niestandardowe
Na zapytanie – skontaktuj się z nami, jeśli Twój zakres pomiarowy lub przyłącze nie mieści się w standardowej ofercie.
Doradztwo techniczne
Nasz zespół pomaga w doborze zakresu pomiarowego, klasy dokładności i akcesoriów do Twojego zastosowania.
Często zadawane pytania
FAQ – manometry mieszkowe
Odpowiedzi dotyczące zasady pomiaru, zakresu pomiarowego, mediów i doboru manometrów mieszkowych.
Czym jest manometr mieszkowy?
Manometr mieszkowy to mechaniczny przyrząd do pomiaru ciśnienia, którego elementem pomiarowym jest czuła kapsula mieszkowa. Odkształca się ona już przy bardzo małych ciśnieniach, umożliwiając odczyt w zakresie mbar – tam, gdzie manometry bourdonowskie są zbyt mało czułe.
Do jakich ciśnień nadaje się manometr mieszkowy?
Do małych ciśnień w zakresie mbar. Asortyment STASTO (serie 5801–5842) obejmuje zakresy od podciśnienia do niskiego nadciśnienia, np. −160/0 mbar oraz 0–40, 0–100 do 0–400 mbar. Dostępne zakresy znajdziesz w wariantach produktu.
Jakie media można mierzyć?
Typowo powietrze i nieagresywne, niezlepne gazy. Do mediów agresywnych lub zanieczyszczonych lepiej nadają się wykonania chemiczne lub z membraną płaską. Miarodajne są dane materiałowe i temperaturowe podane w odpowiedniej karcie katalogowej.
Co oznacza klasa 1,6?
Klasa dokładności opisuje dopuszczalne odchylenie w odniesieniu do końca skali. Wymienione manometry mieszkowe wykonane są w klasie 1,6 (zależnie od wariantu) – poziom odpowiedni do wskazań w zakresie mbar.
Czym różni się manometr kapsułkowy od manometru rurowego?
Manometr bourdonowski przeznaczony jest do wyższych ciśnień w zakresie bar, manometr mieszkowy – do małych ciśnień w zakresie mbar. Do wyższej dokładności w zakresie bar STASTO oferuje dodatkowo manometry precyzyjne (np. seria MA043-B).
Jaka jest dostępna wielkość nominalna i przyłącze?
Standardowe wykonanie to Ø 63 mm z przyłączem 1/4″ dolnym lub 1/4″ tylnym. Inne wykonania oraz zakresy specjalne na zapytanie.
Czy manometr jest zabezpieczony przed przeciążeniem?
Wybrane wykonania są odporne na 10-krotne przeciążenie. Prosimy sprawdzić informację przy danym wariancie produktu lub skontaktować się z nami.
Pasujące produkty
Powiązane kategorie i akcesoria
Uzupełniające wykonania manometrów oraz akcesoria do montażu i podłączenia.
Wybierz teraz
Odpowiedni manometr mieszkowy dla Twojego zakresu mbar
Wybierz wykonanie według zakresu pomiarowego, położenia przyłącza i rezerwy przeciążeniowej – lub pozwól, że wspólnie dobierzemy odpowiednie urządzenie do Twojej aplikacji. W przypadku zakresów specjalnych i akcesoriów, takich jak złączki manometryczne, nasz zespół techniczny służy pomocą.
