Kontrola przepływu w strefach Ex

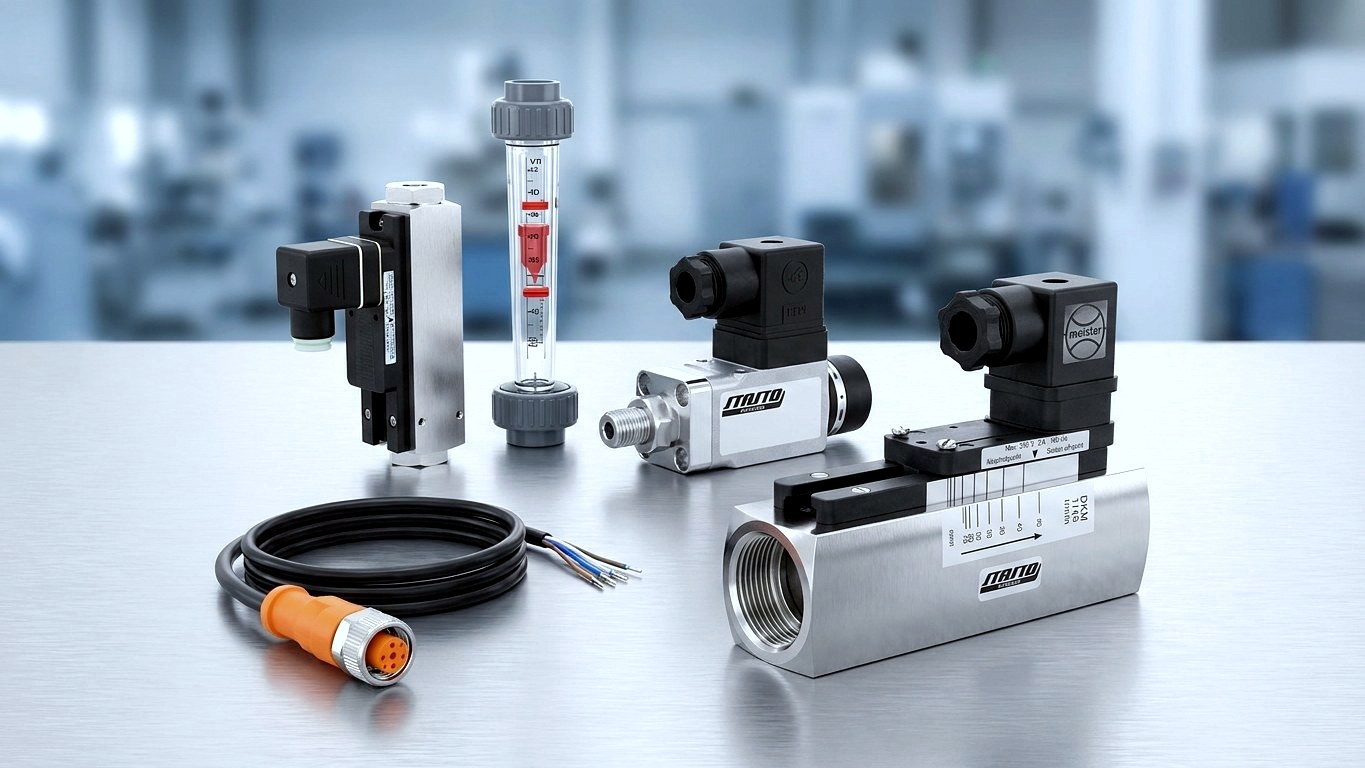

Czujniki przepływu ATEX — kontrolery przepływu do stref zagrożonych wybuchem
Gdy kontrola przepływu w strefach zagrożonych wybuchem staje się wymogiem, liczy się każdy szczegół oznaczenia urządzenia. STASTO oferuje czujniki przepływu, których wersja ATEX z serii FM24 jest oznaczona do stosowania w atmosferach zagrożonych wybuchem gazów i pyłów — uzupełnione o szeroki program klasycznych czujników przepływu do oleju, wody i sprężonego powietrza.
Oznaczenie ATEX seria FM24
Dlaczego STASTO
Przepływomierze kontrolne z udokumentowanym oznaczeniem
Od skompensowanej lepkościowo kontroli obiegów smarowania po kontrolę przepływu w technice procesowej: otrzymają Państwo odpowiednią serię z udokumentowanym oznaczeniem i doborem technicznym na podstawie danych aplikacyjnych.
Wersja ATEX seria FM24
Przepływomierze kontrolne serii FM24 posiadają oznaczenie ATEX 2154X — Ex II 2G Ex mb IIC T6 Gb + Ex II 2D Ex tb IIIC T80 °C Db. Dzięki temu są przeznaczone do stref zagrożonych wybuchem gazów i pyłów kategorii urządzeń 2. Przydatność do danej strefy należy zawsze zweryfikować zgodnie z kartą katalogową i klasyfikacją użytkownika.
Pomiar skompensowany lepkościowo
Wersje ze skalą olejową są skompensowane lepkościowo (32…600 mm²/s) — nadają się do niezawodnej kontroli obiegów smarowania niezależnie od wahań temperatury medium.
Wytrzymałe materiały
W zależności od serii dostępne są obudowy z mosiądzu niklowanego lub stali nierdzewnej 1.4571. Seria ATEX FM24 wykonana jest ze stali nierdzewnej 1.4571 — odpowiedniej do wymagających mediów i środowisk pracy.
Doradztwo zamiast zakupu w ciemno
Strefa, medium, wielkość przyłącza, zakres przełączania i rodzaj styku decydują o wyborze właściwego wariantu. Nasz zespół techniczny dobiera odpowiedni przepływomierz kontrolny na podstawie danych eksploatacyjnych.
Przegląd serii

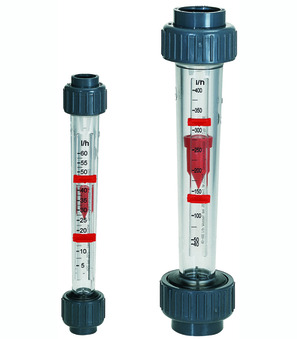

Serie przepływomierzy (czujników przepływu) w STASTO
Od oznaczonej ATEX serii FM24, przez wykonania ze skalą olejową z kompensacją lepkości, po warianty pływakowe do wody i sprężonego powietrza — wraz z odpowiednimi jednostkami przełączającymi.
Poradnik
Jak prawidłowo dobrać kontroler przepływu ATEX
Oznaczenie, skala i materiał decydują o przydatności. Poniższe punkty pomagają w doborze wstępnym i przygotowaniu zapytania ofertowego.
Podstawy i rozróżnienie
- Kontroler przepływu
- Posiada styk przełączający (zwierny lub przełączny) i sygnalizuje sterownikowi przekroczenie lub spadek poniżej ustawionego przepływu.
- Wskaźnik przepływu
- Służy wyłącznie do kontroli wizualnej bez wyjścia przełączającego — nieprzydatny do funkcji bezpieczeństwa i blokad.
- Przepływomierz
- Rejestruje przepływ jako wartość pomiarową; wersje z czujnikiem, np. FM54, dostarczają sygnały wyjściowe, np. 4–20 mA lub 0–10 V.
- Kompensacja lepkości
- Utrzymuje stabilny punkt przełączania w szerokim zakresie lepkości 32…600 mm²/s — istotne przy olejach i smarach.
Jak czytać oznaczenie ATEX
- Ex II
- Grupa urządzeń II — zastosowanie poza górnictwem.
- Kategoria 2
- Wysoki poziom ochrony; przypisanie do konkretnej strefy wykonuje użytkownik na podstawie oceny zagrożenia.
- G i D
- G oznacza atmosferę zagrożoną wybuchem gazu, D — atmosferę zagrożoną wybuchem pyłu. Seria FM24 jest oznaczona dla obu przypadków.
- Ex mb / Ex tb
- Rodzaje ochrony przeciwwybuchowej: mb = hermetyzacja zalewowa, tb = ochrona przez obudowę. Pełne oznaczenie serii FM24: ATEX 2154X, Ex II 2G Ex mb IIC T6 Gb + Ex II 2D Ex tb IIIC T80 °C Db.
Materiał i skala
- Stal nierdzewna 1.4571
- Do wymagających mediów i środowisk; wersja serii ATEX FM24.
- Mosiądz niklowany
- Sprawdzony materiał standardowy, dostępny m.in. w seriach RVM/U i DKM.
- Zwróć uwagę na skalę
- Skala olejowa, wodna lub powietrzna musi odpowiadać rzeczywistemu medium, ponieważ skala określa punkt przełączania — skala olejowa przy wodzie daje odchylone wartości.
Dane potrzebne do oferty
- Medium i lepkość
- Olej, woda, medium wodne lub sprężone powietrze — wraz z lepkością w przypadku zastosowań olejowych.
- Zakres przełączania i ciśnienie
- Żądany zakres przełączania w l/min oraz ciśnienie robocze.
- Przyłącze i typ kontaktu
- Wielkość przyłącza, np. G3/4" lub G1", oraz typ kontaktu: zwierny lub przełączny.
- Strefa i sygnał
- Wymagana strefa lub wymóg ATEX oraz ewentualnie potrzebny sygnał wyjściowy.
Porównanie serii
Porównanie FM24, DKM i RVM/U
Trzy główne serie różnią się oznaczeniem, materiałem i przewidzianym medium. Szczegółowe wartości znajdą Państwo na odpowiedniej stronie produktu.
| FM24 | DKM | RVM/U | |
|---|---|---|---|
| Oznaczenie ATEX | ATEX 2154X, Ex II 2G / II 2D | Wykonanie standardowe; dostępna jednostka przełączająca ATEX ES-DKM-W-ATEX | Wykonanie standardowe |
| Materiał korpusu | Stal nierdzewna 1.4571 | Mosiądz niklowany lub stal nierdzewna 1.4571 | Mosiądz niklowany |
| Skala | Skala olejowa | Skala olejowa | Skala wodna lub powietrzna (RVM/U-L) |
| Kompensacja lepkości | Tak, 32…600 mm²/s | Tak, 32…600 mm²/s | Zasada pływaka |
| Zakres przełączania (przykłady) | 2…8 l/min, 8…24 l/min | ok. 0,5 l/min do ponad 100 l/min w zależności od wersji | w zależności od wariantu; skala powietrzna przy warunkach odniesienia |
| Przyłącze | G3/4" lub G1" | zależnie od wykonania | zależnie od wykonania |
| Rodzaj styku | Zestyk zwierny | Zestyk zwierny | Zestyk zwierny lub przełączny, zależnie od wariantu |
| Typowe zastosowanie | Strefy Ex, oleje i smary | Obiegi smarne i olejowe | Woda, media wodne, sprężone powietrze |
Zastosowania
Zastosowania wg medium i otoczenia
Olej, woda czy sprężone powietrze — oraz to, czy może wystąpić atmosfera wybuchowa: te dwa czynniki decydują o doborze serii.
Strefy zagrożone wybuchem
Tam, gdzie może wystąpić atmosfera wybuchowa, decydujące znaczenie ma wykonanie oznaczone odpowiednim certyfikatem. Seria FM24 posiada oznaczenie ATEX dla grupy II, kategorii 2 (G i D). Konkretna przydatność do danej strefy wynika z oceny ryzyka przeprowadzonej przez użytkownika oraz oznaczenia urządzenia podanego w karcie katalogowej.
Obiegi smarowania w budowie maszyn
Nadzór obiegów smarowania z zastosowaniem wersji ze skalą olejową kompensowaną lepkościowo serii DKM, FM03/FM13 i FM24 — punkt przełączania pozostaje stabilny w szerokim zakresie lepkości.
Przepływ wody w technice procesowej
Do kontroli przepływu mediów wodnych dostępne są wersje ze skalą wodną, np. seria RVM/U. Temperatura medium, ciśnienie i wielkość przyłącza decydują o doborze wariantu.
Sprężone powietrze i gazy
Wersja ze skalą powietrzną RVM/U-L nadzoruje przepływ sprężonego powietrza. Podany zakres przełączania odnosi się do określonych warunków odniesienia — należy to uwzględnić przy doborze.
Punkty chłodzenia i smarowania w motoryzacji
W instalacjach produkcyjnych i testowych czujniki przepływu nadzorują punkty chłodzenia i smarowania. W zależności od medium stosowane są wersje ze skalą olejową, wodną lub powietrzną.
Instalacje z wymogiem stali nierdzewnej
Tam, gdzie wymagana jest stal nierdzewna, dostępne są wersje z obudową z 1.4571. Przydatność do konkretnego medium i warunków czyszczenia ustalamy wspólnie z Państwem.
Dostępność i wykonania
Wykonanie, dostępność i dobór
Nasz program przepływomierzy (czujników przepływu) obejmuje zarówno kompaktowe warianty czujnikowe, jak i wykonania na wysokie ciśnienia. Dostępność, wykonanie i czas dostawy zależą od danej serii i wariantu — szczegóły znajdą Państwo na stronie produktu lub prosimy o bezpośredni kontakt z nami.
Wielkości przyłączy
W zależności od serii, np. G3/4" i G1" w serii FM24.
Rodzaje styków
Styk zwierny lub przełączny, w zależności od wariantu wybranej serii.
Wykonanie ATEX
Wykonanie z oznaczeniem ATEX dostępne w serii FM24; pozostałe serie w wykonaniu standardowym, uzupełnione o jednostkę przełączającą ATEX ES-DKM-W-ATEX.
Oferta na zapytanie
Dobór i oferta na zapytanie — łącznie ze sprawdzeniem odpowiedniego oznaczenia dla Państwa strefy.
Jak przebiega dobór
Trzy kroki do właściwego przepływomierza kontrolnego
Aby oznaczenie, skala i zakres przełączania były dopasowane, działamy w sposób usystematyzowany.
Zebranie danych aplikacyjnych
Medium i lepkość, zakres przełączania w l/min, ciśnienie robocze, wielkość przyłącza, rodzaj styku oraz wymagana strefa lub wymóg ATEX.
Ustalenie serii i wariantu
Dopasowujemy Państwa dane do odpowiedniej serii — na przykład FM24 do strefy zagrożonej wybuchem, DKM do obiegów smarowania lub RVM/U do wody i sprężonego powietrza.
Weryfikacja oznaczenia i oferta
Porównanie oznaczenia urządzenia w karcie katalogowej z przypisaniem strefy, następnie oferta wraz z informacją o wykonaniu i dostępności.
FAQ
Najczęstsze pytania o przepływomierze ATEX
Odpowiedzi dotyczące oznaczeń, mediów, materiałów i dostępności.
Czy STASTO oferuje przepływomierze do strefy Ex?
Tak. Seria FM24 posiada oznaczenie ATEX (ATEX 2154X, Ex II 2G / II 2D) i jest przeznaczona do stref zagrożonych wybuchem gazów i pyłów kategorii 2. Dokładne dopasowanie do strefy znajduje się w karcie katalogowej danego wariantu.
Jakie media można monitorować za pomocą przepływomierza?
Olej i smary, woda oraz media wodne, a także sprężone powietrze. Dostępne są wersje ze skalą olejową z kompensacją lepkości, warianty ze skalą wodną oraz wykonanie ze skalą powietrzną RVM/U-L. Właściwa skala zależy od rzeczywistego medium.
Jaka jest różnica między przepływomierzem a wskaźnikiem przepływu?
Przepływomierz (czujnik przepływu) załącza styk elektryczny po osiągnięciu punktu przełączania przepływu; wskaźnik przepływu pokazuje przepływ wyłącznie wizualnie, bez wyjścia przełączającego. Dlatego do funkcji bezpieczeństwa i blokad właściwym wyborem jest przepływomierz.
Co oznacza oznaczenie Ex II 2G?
Ex II 2G oznacza urządzenie grupy II (poza górnictwem) kategorii 2 przeznaczone do atmosfer zagrożonych wybuchem gazów. W przypadku serii FM24 pełne oznaczenie brzmi ATEX 2154X, Ex II 2G Ex mb IIC T6 Gb + Ex II 2D Ex tb IIIC T80 °C Db — mb oznacza hermetyzację zalewową, tb oznacza ochronę obudową. Przypisania do konkretnej strefy dokonuje użytkownik instalacji.
Z jakiego materiału wykonane są obudowy?
W zależności od serii — z mosiądzu niklowanego lub stali nierdzewnej 1.4571. Seria ATEX FM24 wykonana jest ze stali nierdzewnej 1.4571.
Jakie zakresy przełączania i ciśnienia są możliwe?
Zależy to od serii i wariantu. Wykonania ze skalą olejową obejmują na przykład zakresy od kilku l/min do ponad 100 l/min; seria FM24 oferuje między innymi zakresy 2…8 l/min oraz 8…24 l/min przy ciśnieniach do 300 bar, w zależności od wykonania. Dokładne wartości znajdują się na stronie danego produktu.
Dlaczego kompensacja lepkości jest istotna w przypadku oleju?
Lepkość oleju zmienia się wraz z temperaturą, co przesunęłoby punkt przełączania. Wersje z kompensacją lepkości utrzymują stabilny punkt przełączania w zakresie 32…600 mm²/s, dzięki czemu nadają się do obiegów smarowania.
Jak szybko dostępny jest czujnik przepływu?
Dostępność i czas dostawy zależą od wariantu. Prosimy sprawdzić informacje na stronie produktu lub zapytać nas bezpośrednio — podamy odpowiednią wersję oraz jej dostępność.
Powiązane produkty ATEX
Pasujące uzupełnienia w otoczeniu ATEX
W zakresie kontroli przepływu w strefach zagrożonych wybuchem STASTO oferuje dodatkowe oznaczone komponenty.
Zapytanie
Znajdź odpowiedni przepływomierz ATEX
Podaj medium, zakres przełączania, ciśnienie, przyłącze oraz wymaganą strefę — nasz zespół techniczny dobierze odpowiednią serię i przygotuje ofertę z właściwym oznaczeniem.
