Kontrola położenia siłowników pneumatycznych
Czujniki magnetyczne do siłowników pneumatycznych – Reed i elektroniczne czujniki cylindra

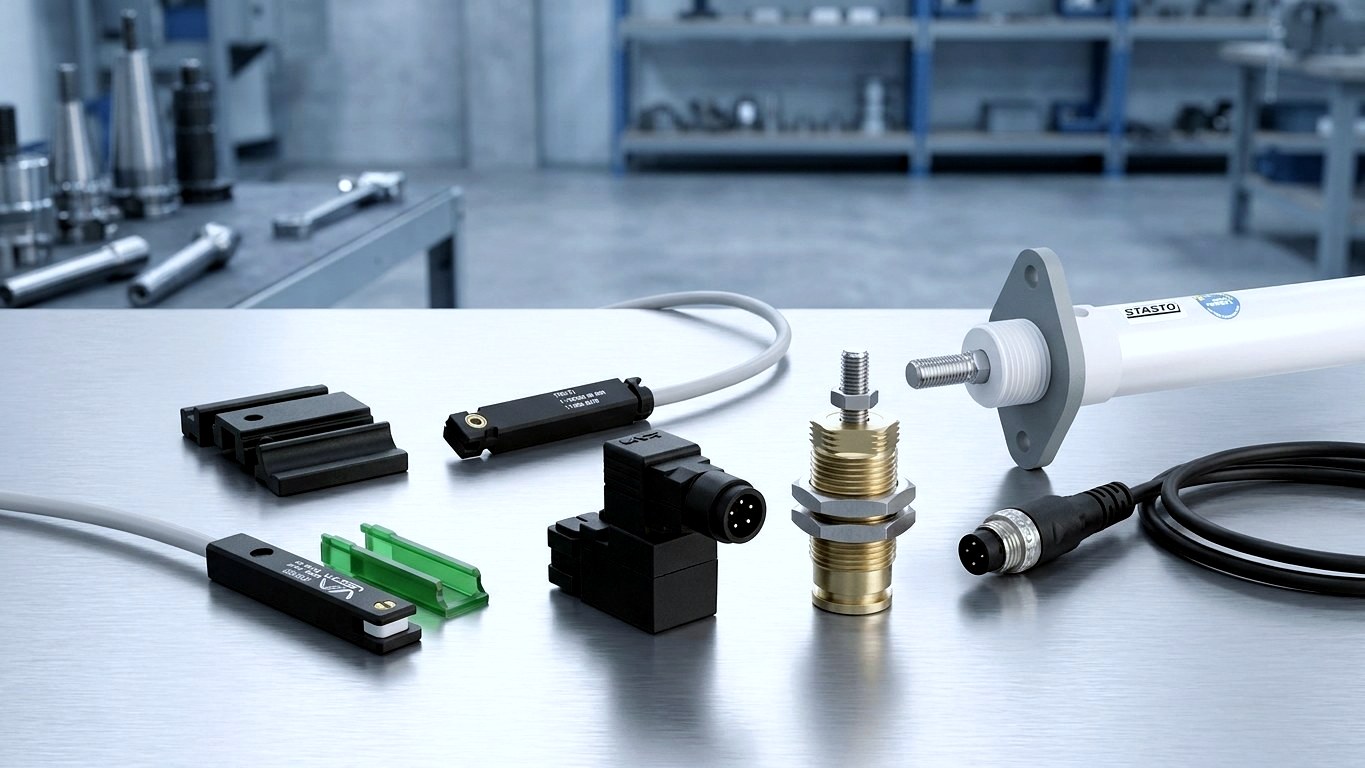

Czujnik magnetyczny wykrywa położenie tłoka w siłownikach pneumatycznych w sposób niezawodny i bezstykowy: tłok wyposażony jest w magnes trwały, a czujnik sygnalizuje osiągnięcie położenia krańcowego do sterownika. Dzięki temu realizujesz kontrolę położeń krańcowych, sterowanie sekwencyjne oraz łańcuchy bezpieczeństwa w budowie maszyn i instalacji. W ofercie STASTO znajdziesz czujniki Reed oraz elektroniczne czujniki cylindra z serii VN/RV, VN, DCP i ZRS – uzupełnione o elementy mocujące oraz technikę przyłączeniową M8.
Czujniki cylindra z jednego źródła
Dlaczego STASTO
Kompletny system detekcji położenia dla Państwa cylindrów
Od czujnika przez mocowanie po technikę przyłączeniową – w STASTO otrzymują Państwo gotowe do montażu rozwiązanie do detekcji położenia tłoka.
Reed i elektroniczne z jednego źródła
Czy to klasyczny styk kontaktronowy (Reed), czy bezobsługowy czujnik elektroniczny – oferujemy oba rodzaje dla tych samych serii cylindrów.
Do popularnych norm cylindrów
Czujniki i uchwyty do cylindrów wg ISO 6432 i ISO 15552, cylindrów kompaktowych i okrągłych oraz innych serii STASTO.
Kompletny system wraz z osprzętem
Pasujące elementy mocujące serii F.S oraz gniazda przyłączeniowe M8 uzupełniają czujnik do gotowego rozwiązania montażowego.
Doradztwo techniczne
Pomagamy w doborze według średnicy cylindra, rodzaju wyjścia i przyłącza – dopasowanego do Państwa zastosowania.
Grupy produktów
Czujniki magnetyczne i akcesoria – przegląd
Od czujników Reed i elektronicznych, przez elementy montażowe, po technikę przyłączeniową M8 – pełny asortyment do detekcji położenia siłownika.
Porównanie technologii
Czujnik Reed czy sensor elektroniczny?
Obie konstrukcje obejmują te same serie siłowników. Wybór zależy od liczby cykli łączeniowych, napięcia i wymaganej żywotności. Konkretne parametry dla każdej serii i wariantu znajdują się na stronie produktu.
| Czujnik Reed | Sensor elektroniczny | |
|---|---|---|
| Zasada przełączania | Kontakt mechaniczny w polu magnetycznym | Bezdotykowy (np. na zasadzie Halla) |
| Napięcie | AC/DC (wiele typów) | Przeważnie DC, typowo 6…30 V DC |
| Trwałość | Kontakt podlega zużyciu | Wysoka, bez drgań kontaktowych |
| Częstotliwość przełączania | Umiarkowana | Wysoka |
| Przykładowe typy | VNCR2, VNPR2, RV2I | VNCE3, VNPE3, DCP-2 |
Obszary zastosowania
Gdzie stosuje się czujniki magnetyczne
Wszędzie tam, gdzie ruch cylindra musi być zwrotnie zgłoszony do sterowania – w celu zwolnienia kolejnego kroku, sprawdzenia bezpieczeństwa lub wykrycia usterki.
Kontrola położeń krańcowych w budowie maszyn
Sygnalizacja wysuniętego i wsuniętego cylindra jako sygnał zwalniający w sterowaniu sekwencyjnym.
Automatyzacja obsługi i montażu
Zwrotna sygnalizacja pozycji chwytaków i suwaków w zautomatyzowanych liniach montażowych.
Budowa narzędzi i oprzyrządowania
Zabezpieczanie i zgłaszanie do sterowania stanów zaciskania i mocowania.
Technika pakowania
Kontrola cyklu pracy i wykrywanie usterek w maszynach pakujących i transportujących.
Technika transportowa
Zwrotna sygnalizacja ruchu napędów pneumatycznych w instalacjach zasilanych sprężonym powietrzem.
Utrzymanie ruchu i doposażanie
Wymiana i doposażanie czujników w istniejących cylindrach.
Poradnik
Wybór odpowiedniego czujnika cylindra
Czujniki kontaktronowe pracują z kontaktem mechanicznym, natomiast czujniki elektroniczne przełączają bezdotykowo i bez drgań zestyku. Te kryteria pomagają w wyborze.
Budowa i zasada działania
- Czujnik kontaktronowy
- Kontakt mechaniczny zamykany polem magnetycznym tłoka. Prosta konstrukcja, odpowiedni do AC/DC, ekonomiczny – kontakt podlega zużyciu eksploatacyjnemu.
- Czujnik elektroniczny
- Bezdotykowe przełączanie (np. na zasadzie Halla), bez drgań zestyku, wysokie częstotliwości przełączania i długa żywotność – zwykle w zakresie DC (typowo 6…30 V DC).
- Wskaźnik LED stanu przełączenia
- W seriach takich jak DCP dioda LED wskazuje stan przełączenia bezpośrednio na czujniku.
Kryteria wyboru
- Rodzaj montażu
- Rowek T, rowek okrągły lub opaska mocująca determinują czujnik lub element montażowy serii F.S.
- Średnica cylindra
- Determinuje odpowiednią serię oraz ewentualnie model uchwytu.
- Typ wyjścia
- 2-/3-przewodowy, PNP/NPN w zależności od sterowania i wariantu – wykonanie należy sprawdzić na stronie produktu.
- Przyłącze
- Bezpośredni kabel lub wtyczka M8 z odpowiednim gniazdem urządzenia serii VSCP.
Dostępność i przyłącza
Warianty przyłączy i zamawianie
Czujniki cylindrów są dostępne w różnych wariantach przyłączy, w zależności od serii i wykonania – z bezpośrednim wyprowadzeniem kabla lub z przyłączem wtykowym M8. Długości kabli oraz pozostałe cechy wyposażenia różnią się w zależności od wariantu.
Rodzaje przyłączy
Bezpośrednie wyprowadzenie kabla lub wtyczka M8 – w zależności od typu i serii czujnika.
Dostępność i czas dostawy
Dostępne wykonania, dostępność oraz czas dostawy znajdą Państwo na stronie danego produktu lub wariantu, można je też uzyskać bezpośrednio u nas.
Projekty i wykonania specjalne
Dla ilości projektowych oraz wykonań specjalnych chętnie przygotujemy dla Państwa ofertę.
Najczęstsze pytania
Pytania o czujniki magnetyczne do siłowników pneumatycznych
Odpowiedzi dotyczące wyboru, techniki i podłączenia czujników cylindrów.
Co to jest czujnik magnetyczny do siłowników pneumatycznych?
Czujnik magnetyczny to sensor, który bezdotykowo wykrywa położenie tłoka cylindra. Tłok wyposażony jest w magnes trwały; gdy dociera do pozycji czujnika, ten przekazuje sygnał do sterownika – najczęściej w celu odczytu położenia krańcowego.
Czym różnią się czujniki reed od elektronicznych czujników cylindrów?
Czujniki kontaktronowe (reed) wykorzystują mechaniczny kontakt i nadają się do AC/DC, ale są narażone na zużycie. Czujniki elektroniczne przełączają bezdotykowo i bez drgań kontaktowych, działają zwykle w zakresie DC i charakteryzują się długą żywotnością.
Który czujnik pasuje do mojego cylindra?
Decydujące są seria cylindra, kształt rowka i średnica. Wiele czujników STASTO z serii VN/RV pasuje do cylindrów zgodnych z ISO 6432, ISO 15552, a także do cylindrów kompaktowych i okrągłych. Do cylindrów okrągłych oraz z prętami ściągającymi przewidziane są elementy mocujące serii F.S.
PNP czy NPN – jaki rodzaj wyjścia jest potrzebny?
Zależy to od wejścia Twojego sterownika. Dostępny rodzaj wyjścia i sposób przełączania różni się w zależności od wariantu – szczegóły znajdziesz na stronie produktu lub uzyskasz od nas.
Jak podłączyć czujnik magnetyczny?
W zależności od wersji, z bezpośrednim wyprowadzeniem kabla lub przez wtyczkę M8. Do wersji z wtyczką oferujemy odpowiednie gniazda M8 serii VSCP.
Czy są dostępne czujniki do siłowników mini i kompaktowych?
Tak. Do małych rozmiarów nadają się m.in. czujniki Reed z serii VN/RV; do kompaktowej serii RLF dostępny jest ZRS11 z odpowiednim uchwytem mocującym.
Odpowiednie cylindry
Cylindry do Państwa czujników magnetycznych
Odpowiednie cylindry pneumatyczne do czujników magnetycznych – zgodnie z normą i formą konstrukcyjną.
Doradztwo
Nie jesteś pewien, który czujnik cylindra wybrać?
Podaj nam serię cylindra, średnicę oraz preferowany rodzaj wyjścia bądź sposobu podłączenia – zaproponujemy odpowiedni czujnik magnetyczny wraz z mocowaniem i technika przyłączenia.
