Dla zasilania medium stanowiska testowego należało zrealizować rozwiązanie oparte na dostępnych standardowych komponentach, które jednocześnie można indywidualnie dostosować do różnych wersji wykonania instalacji. Celem była technicznie poprawna, przyjazna w utrzymaniu ruchu i w każdej chwili odtwarzalna konfiguracja bazowa. Jednocześnie należało uprościć proces zaopatrzenia i realizacji projektu.
Na pierwszy rzut oka
• Branża: Budowa maszyn / budowa stanowisk testowych
• Zastosowanie: zasilanie medium w stanowisku testowym
• Medium / proces: Sprężone powietrze oraz inne media procesowe do testu funkcjonalnego
• Wyzwanie: Połączenie standardowej dostępności i indywidualnych możliwości dostosowania
• Rozwiązanie STASTO: Opracowanie modułowej kombinacji bazowej z armatury przemysłowej i komponentów pneumatycznych
• Wynik: Technicznie spójna, elastycznie konfigurowalna i efektywnie zaopatrywana dystrybucja mediów
Wyzwanie
W obszarze budowy stanowisk testowych media, takie jak sprężone powietrze lub inne media procesowe, muszą być dostarczane w sposób niezawodny, precyzyjny i bezpieczny. W zależności od badanego elementu i wykonania instalacji zmieniają się schematy przyłączy, wymagania dotyczące przepływu oraz warunki zabudowy.
Zgodnie z opisem projektu wymaganie polegało na zastosowaniu standardowych produktów, które są dostępne w każdej chwili, a jednocześnie mogą być indywidualnie dostosowane do konkretnego wykonania instalacji. Oprócz przydatności technicznej kluczową rolę odgrywała zatem również zdolność do terminowej dostawy.
Czyste rozwiązania specjalne umożliwiłyby co prawda dokładne dopasowanie, byłyby jednak niekorzystne pod względem zaopatrzenia, utrzymania zapasów części zamiennych oraz czasu trwania projektu. Z drugiej strony, rozwiązania standardowe bez możliwości dostosowania nie spełniały w wystarczającym stopniu specyficznych wymagań stanowiska testowego. Wymagane było zatem uporządkowane, modułowe rozwiązanie systemowe.
Rozwiązanie STASTO

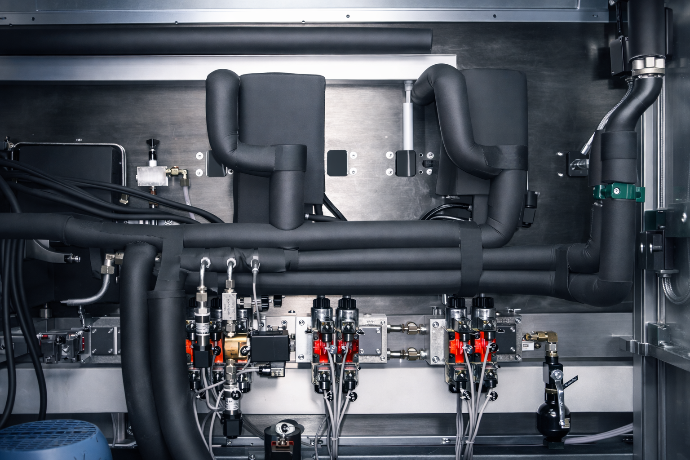

STASTO opracowało wspólnie z producentem instalacji techniczną podstawową kombinację do zasilania mediów. Zastosowano przy tym wyłącznie komponenty z obszernego asortymentu produktów STASTO, w tym armaturę przemysłową, zawory odcinające, złączki oraz elementy pneumatyczne.

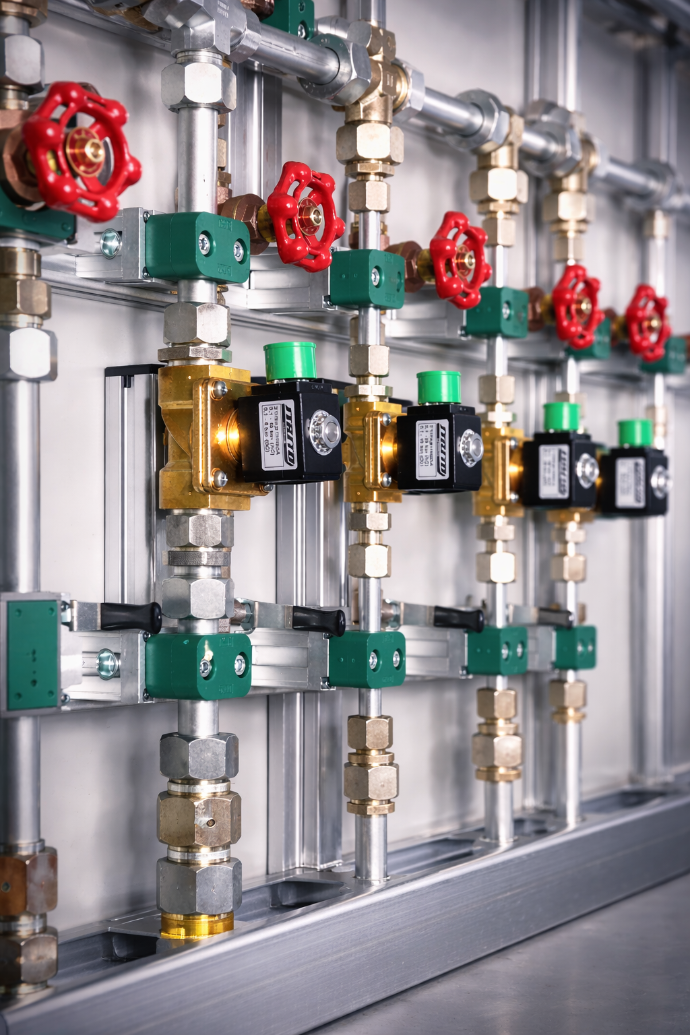

Rozwiązanie opiera się na modułowo zbudowanej listwie mediów, która integruje znormalizowane elementy zaworów i armatur. Dzięki zdefiniowanej strukturze bazowej można realizować różne warianty instalacji przy umiarkowanym nakładzie prac dostosowawczych.
Wybór komponentów został dokonany z uwzględnieniem:
- Wymagania dotyczące ciśnienia i przepływu
- Dostępność do konserwacji
- solidna konstrukcja do pracy ciągłej
- Wyraźne rozdzielenie poszczególnych obiegów mediów
- łatwa rozbudowa
Dzięki zastosowaniu wysokiej jakości standardowych produktów o krótkim czasie dostępności integracja systemu została uproszczona. Jednocześnie modułowa konstrukcja umożliwia elastyczne dostosowanie do wymagań klienta bez zmiany podstawowej struktury.
Uzgodnienia techniczne z producentem maszyn zostały przeprowadzone na wczesnym etapie procesu projektowania, dzięki czemu interfejsy, punkty mocowania i geometrie przyłączy mogły zostać uwzględnione już na etapie layoutu.
Wynik
Projekt doprowadził do technicznie spójnego zasilania mediami o jasno zdefiniowanej strukturze.
- Wysokie bezpieczeństwo eksploatacji dzięki certyfikowanym komponentom przemysłowym
- Powtarzalna konfiguracja w przypadku wielu wariantów instalacji
- Mniejszy nakład pracy związany z koordynacją w zakresie zakupów i realizacji projektów
- Uproszczona konserwacja dzięki uporządkowanemu rozmieszczeniu armatury
- Niezawodna praca ciągła w warunkach przemysłowych
Producent instalacji korzysta z jasno udokumentowanego standardowego rozwiązania, które może być stosowane w różnych projektach.
Wartość dodana dla producentów maszyn
• Standaryzowane, ale konfigurowalne moduły multimedialne
• Uproszczona konstrukcja dzięki zdefiniowanym interfejsom
• Zmniejszony nakład pracy związany z uzgodnieniami w projekcie
• Przejrzysta struktura części zamiennych
• Pewność planowania dzięki dostępności komponentów
To rozwiązanie jest szczególnie odpowiednie dla
• Stanowiska testowe w budowie maszyn
• Stanowiska do testów funkcjonalnych i szczelności
• Zautomatyzowane systemy testowe
• Instalacje o różnych wymaganiach dotyczących mediów
• Maszyny specjalne zbliżone do produkcji seryjnej
