Ochrona przeciwwybuchowa w armaturze

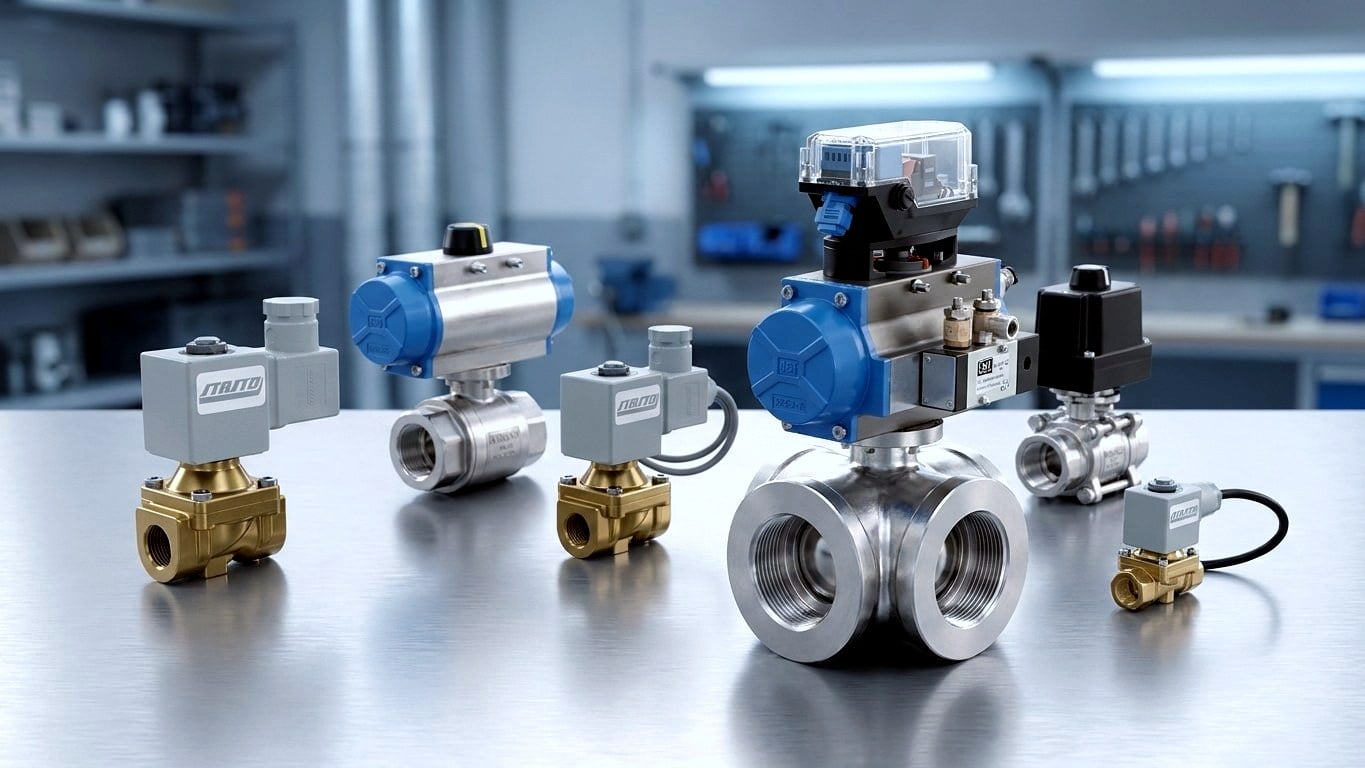

Armatura ATEX do strefy 1/21 – zawory kulowe, reduktory ciśnienia i zawory bezpieczeństwa
W strefach zagrożonych wybuchem liczy się nie tylko funkcja armatury, ale przede wszystkim jej dopuszczenie. Kto odcina medium, redukuje ciśnienie lub zabezpiecza zbiornik przed nadciśnieniem w strefie 1 lub strefie 21, musi przypisać element do odpowiedniej strefy, odczytać jego oznaczenie i wykazać zasadność wyboru w dokumencie zabezpieczenia przed wybuchem. STASTO Automation oferuje w tym zakresie armaturę z oznaczeniem ATEX: kołnierzowe zawory kulowe serii BA055 i BA056 – w wersji ręcznej lub zautomatyzowanej – reduktory ciśnienia serii PR03 oraz zawory bezpieczeństwa serii SV25. Jakie strefy, klasy temperaturowe i zakresy ciśnienia obejmuje konkretne wykonanie, zależy od wariantu; miarodajne dane podamy Państwu przy zapytaniu na podstawie karty katalogowej i dokumentacji producenta.
Odcinanie, regulacja i zabezpieczenie w strefie 1/21
Dlaczego STASTO
Armatura Ex dopasowana do strefy – nie tylko do strony katalogu
W przypadku armatury ATEX liczy się połączenie funkcji, oznaczenia i dokumentacji. Wychodzimy od podziału na strefy w Twojej instalacji – i mówimy otwarcie, gdy żaden standardowy wariant nie pasuje.
Dobór według strefy, nie według strony katalogu
Zaczynamy od podziału na strefy w Twojej instalacji oraz od medium. Ze strefy zagrożenia wybuchem gazów lub pyłów, temperatury w miejscu montażu i rodzaju przyłącza wynika, które wykonanie z serii BA055/BA056, PR03 lub SV25 w ogóle wchodzi w grę. Jeśli żaden standardowy wariant nie pasuje, wspólnie z Tobą szukamy alternatywy.
Odcinanie, regulacja i zabezpieczanie z jednej ręki
Zawór kulowy, regulator ciśnienia, zawór bezpieczeństwa, cewka elektromagnetyczna i czujnik przepływu pochodzą z jednego asortymentu. To ogranicza liczbę interfejsów przy doborze, zamówieniu i dokumentacji – a my sprawdzamy, czy elementy pasują do siebie pod względem oznaczenia i klasy temperaturowej.
Dokumentacja, na której można polegać
Przy armaturze Ex potrzeba więcej niż numeru artykułu: oznaczenia, karty katalogowej oraz – w zależności od serii i producenta – dokumentów zgodności lub dokumentacji producenta. Jakie dokumenty są dostępne dla danego wariantu, wyjaśniamy na zapytanie przed złożeniem zamówienia.
Łańcuch funkcjonalny zamiast pojedynczego elementu
Prawidłowo oznaczony zawór kulowy niewiele daje, jeśli napęd, cewka elektromagnetyczna, przewód zasilający lub monitorowanie nie obejmują danej strefy. Razem z Tobą analizujemy cały łańcuch – od doprowadzenia medium aż po monitorowanie przepływu.
Podstawy
ATEX bez tajemnic: strefy, oznaczenia i typy armatury
Najważniejsze pojęcia przy doborze armatury Ex – krótko wyjaśnione, aby móc pewnie zestawić oznaczenie ze strefą.
Strefy i atmosfery
- Ex gazowy (strefy 0/1/2)
- Wybuchowa atmosfera gazów, par lub mgieł; strefa 1 oznacza sporadyczne występowanie podczas normalnej pracy.
- Ex pyłowy (strefy 20/21/22)
- Pyły palne, np. zbożowy, mączny lub drzewny; strefa 21 jest pyłowym odpowiednikiem strefy 1.
- Odrębna ocena stref
- Strefy gazowe i pyłowe ocenia się osobno. Armatura musi odpowiadać strefie rzeczywiście występującej w instalacji.
- Dokument zabezpieczenia przed wybuchem
- Podstawa podziału na strefy w zakładzie – bez określenia strefy nie da się ocenić przydatności armatury.
Jak czytać oznaczenie
- Grupa i kategoria urządzenia
- Na przykład II 2G dla atmosfer gazowych i II 2D dla pyłowych w oznaczeniu cewki elektromagnetycznej typu Y.
- Rodzaj ochrony przeciwwybuchowej
- Opisuje rodzaj ochrony przeciwwybuchowej, np. Ex mb (hermetyzacja zalewowa) lub tb (ochrona przez obudowę).
- Grupa wybuchowości
- IIC dla gazów i IIIC dla pyłów przewodzących – im wyższa klasa, tym bardziej wymagający czynnik.
- Klasa temperaturowa
- T4 dla gazu lub maksymalna temperatura powierzchni, np. T130°C dla pyłu; musi być dopasowana do temperatury zapłonu medium.
Urządzenia nieelektryczne i normy
- Dyrektywa 2014/34/UE
- Obejmuje wyraźnie także urządzenia nieelektryczne przeznaczone do stref zagrożonych wybuchem.
- Armatura mechaniczna
- Wchodzą w zakres zastosowania, jeśli posiadają własne potencjalne źródło zapłonu – np. tarcie, iskry powstające mechanicznie lub ładunki elektrostatyczne.
- EN ISO 80079-36/-37
- Podstawa oceny zagrożenia zapłonem dla urządzeń nieelektrycznych.
- Urządzenie czy element
- To, czy dane wykonanie jest oznaczone jako urządzenie w rozumieniu dyrektywy, czy dostarczane jako element bez własnego źródła zapłonu, zależy od serii i jest ustalane w zapytaniu ofertowym.
Funkcje armatury w strefach Ex
- Odcinanie
- Kurki kulowe kołnierzowe serii BA055/BA056 – ręczne do odcięcia ręcznego i serwisowego, zautomatyzowane jako element funkcji sterującej.
- Regulacja
- Reduktory ciśnienia serii PR03 utrzymują stałe ciśnienie robocze nawet przy wahaniach ciśnienia wejściowego.
- Zabezpieczanie
- Zawory bezpieczeństwa sprężynowe serii SV25 chronią przed niedopuszczalnym nadciśnieniem.
- Sterowanie i monitorowanie
- Cewka elektromagnetyczna typu Y do zaworów elektromagnetycznych oraz czujników przepływu w wykonaniu ATEX do monitorowania przepływu.
Asortyment

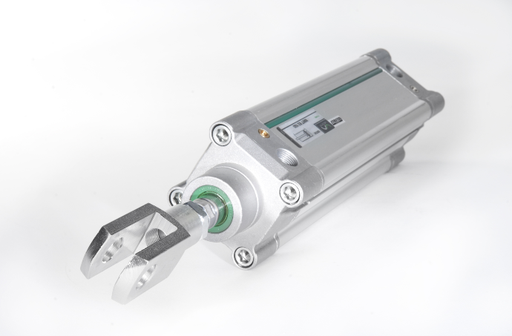

Armatura ATEX w asortymencie STASTO
Kurki kulowe kołnierzowe, regulatory ciśnienia, zawory bezpieczeństwa i cewki elektromagnetyczne z oznaczeniem ATEX. Średnice nominalne, materiały, uszczelnienia i oznaczenia różnią się w zależności od wariantu.
Zastosowania
Gdzie stosuje się armaturę ATEX z naszego asortymentu
Strefy zagrożenia gazowego i pyłowego wymagają różnych rozwiązań. Te branże najczęściej pytają o armaturę przeciwwybuchową.
Chemia i technika procesowa
Media zawierające rozpuszczalniki, stacje dozowania i przepompowywania, otoczenie reaktorów. Tu zwykle dominuje strefa gazowa Ex – potrzebne jest odcinanie, redukcja ciśnienia i zabezpieczenie nadciśnieniowe w jednym zespole.
Lakiernie i instalacje malarskie oraz powlekające
Strefy natrysku i mieszania z palnymi oparami rozpuszczalników. Armatura odcinająca i regulacyjna musi być dopuszczona do danej strefy oraz odporna na stosowane środki czyszczące.
Zakłady zbożowe, paszowe i młyny
Strefa zagrożenia pyłowego spowodowana pyłem zbożowym, mącznym lub paszowym. Istotne są strefy pyłowe, np. strefa 21, oraz maksymalna temperatura powierzchni komponentów.
Obróbka drewna i instalacje odciągowe
Wióry i pył drzewny w instalacjach odciągowych i filtracyjnych. Często w połączeniu z funkcjami pneumatycznymi do czyszczenia filtrów – armatura i przewód zasilający muszą wtedy odpowiadać strefie.
Zasilanie sprężonym powietrzem w strefie Ex
Reduktory ciśnienia i zawory bezpieczeństwa zabezpieczają odbiorniki w strefach zagrożonych wybuchem. Zasilanie przewodem ATEX serii PA-AYA, nadzór za pomocą czujników przepływu w wykonaniu ATEX.
Linie lakiernicze i powlekające w przemyśle motoryzacyjnym
Zautomatyzowane funkcje odcinające w kabinach lakierniczych i pomieszczeniach do mieszania. Współpracują tu kulowe zawory kołnierzowe serii BA055/BA056 z napędem i cewką ATEX.
Dostępność

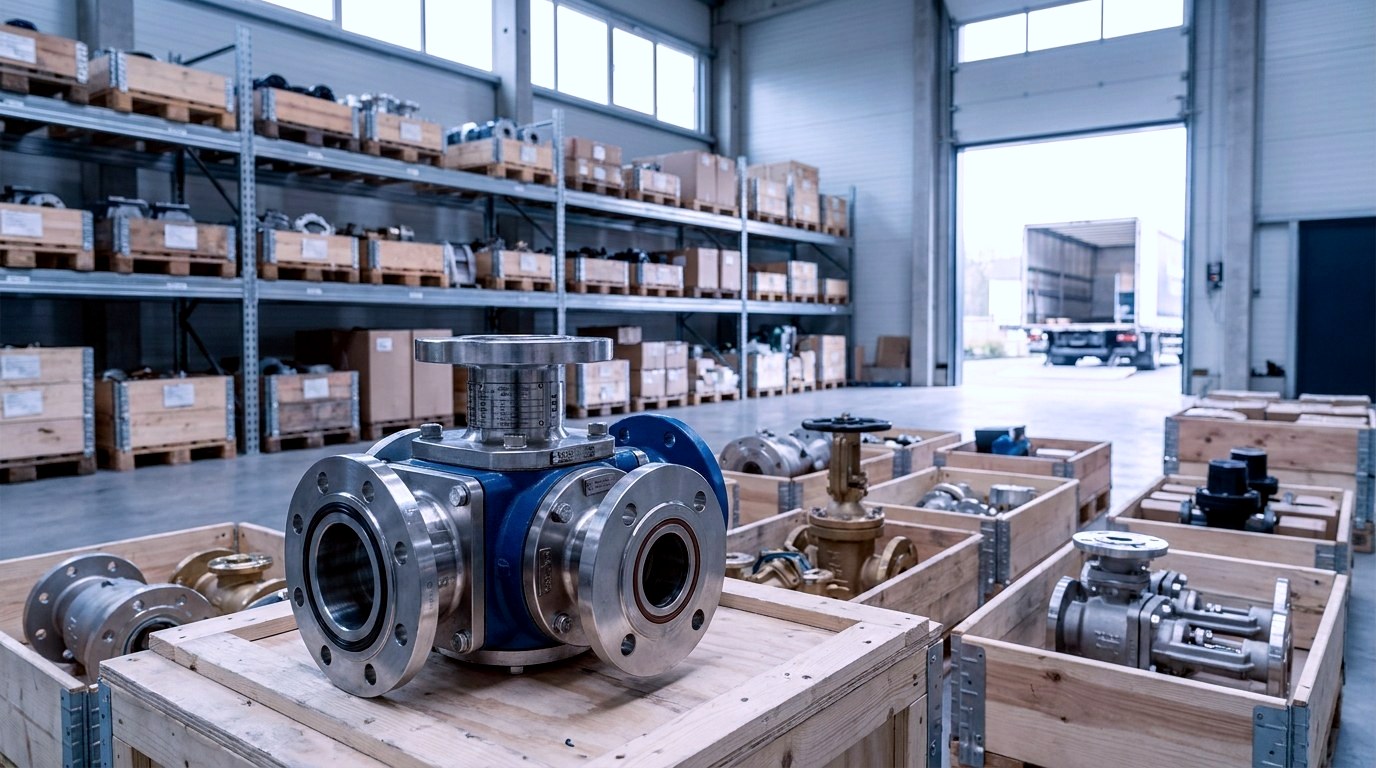

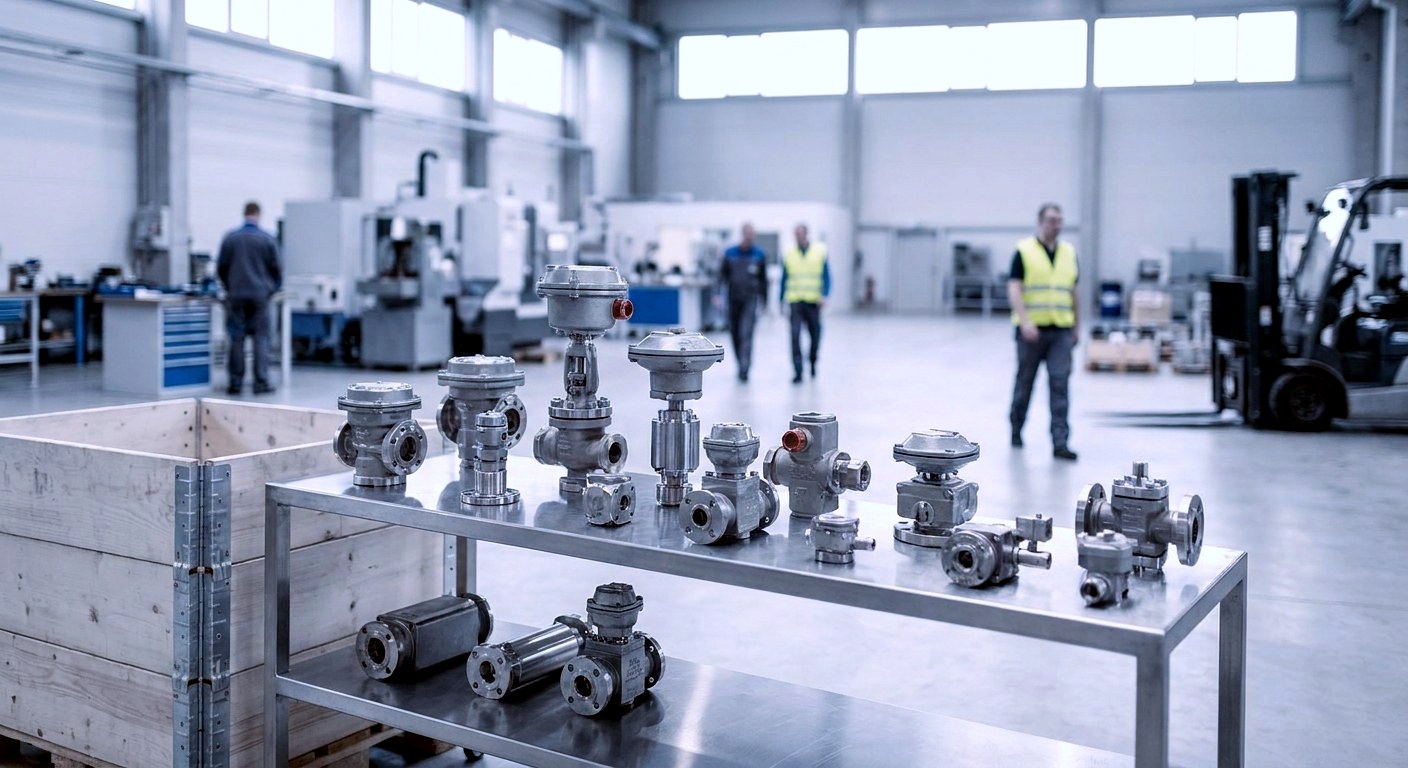

Dostępność, warianty i dostawa
W przypadku armatury Ex nie ma wartości uniwersalnych – decyduje konkretny wariant. Te kwestie wyjaśniamy przy każdym zapytaniu.
Warianty zamiast wartości uniwersalnych
Średnice nominalne, wykonania materiałowe i uszczelnień oraz odpowiednie oznakowanie Ex różnią się w obrębie jednej serii. Wartości obowiązujące w Państwa przypadku znajdą Państwo na stronie produktu lub wariantu bądź uzyskają je Państwo od nas.
Dostępność
Dostępność magazynowa i czas dostawy zależą od serii, średnicy nominalnej i wykonania – aktualny stan podamy Państwu przy konkretnym zapytaniu.

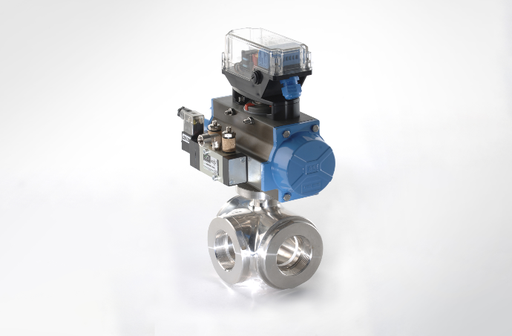

Wersje zautomatyzowane
Kurki kulowe są dostępne w wersji ręcznej lub z napędem w zależności od serii; skompletowane zestawy STASTO dopasowują armaturę, napęd i osprzęt do siebie wzajemnie.
Wymiana i zakup zamienny
Dla istniejących instalacji sprawdzamy na podstawie posiadanego oznaczenia lub numeru artykułu, która aktualna wersja będzie odpowiednia.
Sposób postępowania
Jak dobrać armaturę ATEX
Od podziału na strefy, przez oznakowanie, aż po udokumentowany dobór – w trzech krokach do właściwej armatury Ex.
Określenie strefy, medium i danych roboczych
Podstawą jest podział na strefy wynikający z dokumentu zabezpieczenia przed wybuchem; strefy gazowe (Ex) i pyłowe (Ex) rozpatruje się osobno. Dochodzi do tego medium, ciśnienie robocze i próbne, temperatura w miejscu zabudowy, rodzaj przyłącza i średnica nominalna – to one decydują o materiale i uszczelnieniu.
Porównanie oznakowania ze strefą
Oznakowanie określa grupę i kategorię urządzenia, atmosferę gazową lub pyłową, rodzaj zabezpieczenia przeciwwybuchowego, grupę wybuchowości oraz klasę temperaturową lub maksymalną temperaturę powierzchni. Oznakowanie to musi obejmować daną strefę, a nie jedynie zawierać skrót „ATEX”. Dyrektywa 2014/34/EU obejmuje przy tym wyraźnie także urządzenia nieelektryczne; ocenę przeprowadza się w formie oceny zagrożenia zapłonem zgodnie z EN ISO 80079-36/-37.
Sprawdzenie łańcucha funkcyjnego i dokumentacja doboru
Odcinanie, regulacja, zabezpieczanie i monitorowanie działają wspólnie – napęd, cewka, przewód zasilający i układ monitorujący również muszą odpowiadać danej strefie. Następnie należy zapisać oznaczenie artykułu, oznakowanie oraz przyjętą strefę; jakie dokumenty możemy udostępnić do wybranego wariantu, poinformujemy Państwa wcześniej.
Najczęstsze pytania
Armatura ATEX: najczęstsze pytania
Odpowiedzi na temat stref, oznaczeń, serii i wymaganej dokumentacji – krótko i konkretnie.
Jaką armaturę oferuje STASTO dla strefy 1 i strefy 21?
W asortymencie znajdują się kołpakowe zawory kulowe kołnierzowe serii BA055 i BA056 w wykonaniu ATEX – ręczne jako BA055-L-ATEX i BA056-L-ATEX, zautomatyzowane jako BA055, BA056-ATEX – regulatory ciśnienia serii PR03-ATEX i PR03-3C-ATEX oraz zawory bezpieczeństwa serii SV25-3C-ATEX i SV25-3G-ATEX. Dodatkowo dostępna jest cewka elektromagnetyczna typu Y w wykonaniu ATEX, zawory regulacyjne serii SG10 w wykonaniu ATEX oraz gotowe zestawy kombinowane STASTO. Które strefy obejmuje konkretny wariant, zależy od wykonania i jest wyjaśniane na etapie zapytania.
Czym jest dyrektywa 2014/34/UE?
2014/34/UE to europejska dyrektywa ATEX dotycząca urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem. Obejmuje ona wyraźnie także urządzenia nieelektryczne: czysto mechaniczna armatura podlega jej zakresowi, jeśli posiada własne potencjalne źródło zapłonu – na przykład na skutek tarcia, mechanicznie generowanych iskier lub naładowania elektrostatycznego. Ocena odbywa się na podstawie analizy zagrożenia zapłonem wg EN ISO 80079-36/-37.
Co oznacza oznaczenie II 2G Ex mb IIC T4 / II 2D Ex mb tb IIIC T130 °C?
To oznaczenie – stosowane w przypadku cewki elektromagnetycznej typu Y – opisuje urządzenie grupy II dla atmosfer gazowych (2G) i pyłowych (2D) z rodzajem ochrony przed zapłonem Ex mb wzgl. tb, grupami wybuchowości IIC i IIIC, klasą temperaturową T4 oraz maksymalną temperaturą powierzchni 130 °C. Decydujące jest, aby te parametry odpowiadały obowiązującej u Ciebie strefie oraz temperaturze zapłonu medium.
Czym różnią się strefa 1 i strefa 21?
Strefa 1 oznacza obszar, w którym wybuchowa atmosfera gazowa, mgły lub par pojawia się sporadycznie w normalnych warunkach pracy; strefa 21 jest jej odpowiednikiem dla pyłów palnych. Strefy gazowe i pyłowe oceniane są odrębnie – w przypadku pyłów istotna jest dodatkowo maksymalna temperatura powierzchni oraz osadzanie się pyłu.
Czy sam dopisek „ATEX” w nazwie produktu jest wystarczającym dowodem?
Nie. Decydujące jest pełne oznaczenie Ex konkretnego wariantu, które musi zostać porównane z obowiązującą strefą. Jakie oznaczenie, karty katalogowe oraz dokumenty zgodności bądź producenta są dostępne dla danego wykonania, wyjaśniamy przed złożeniem zamówienia.
Ręczny czy zautomatyzowany – jakie wykonanie zaworu kulowego wybrać?
Wykonania ręczne (BA055-L-ATEX, BA056-L-ATEX) nadają się do ręcznego odcinania przed agregatami, poboru próbek oraz odcinania serwisowego. Wykonania zautomatyzowane (BA055, BA056-ATEX) są właściwym wyborem, gdy zawór wraz z napędem i sygnałem jest częścią funkcji przełączającej lub bezpieczeństwa. W gotowych zestawach kombinowanych STASTO przydatność ATEX odnosi się do całej zamówionej kombinacji armatury, napędu i osprzętu.
Jakie dodatkowe elementy są potrzebne oprócz armatury?
Zawsze sprawdzaj cały łańcuch funkcjonalny: napęd i cewkę elektromagnetyczną do sterowania, doprowadzenie medium – na przykład wąż ATEX serii PA-AYA – oraz czujnik przepływu w wykonaniu ATEX do monitorowania przepływu. Wszystkie komponenty muszą odpowiadać danej strefie i być zgodne pod względem klasy temperaturowej.
Jakie zakresy ciśnienia i temperatury obejmuje armatura ATEX?
To zależy od wariantu i nie podaje się tego ogólnie. Średnica nominalna, materiał, uszczelnienie, ciśnienie zadziałania i odpowiednie oznaczenie różnią się w obrębie jednej serii – właściwe wartości dla Państwa przypadku podamy przy konkretnym zapytaniu na podstawie karty katalogowej i dokumentacji producenta.
Następny krok
Zaprojektuj armaturę Ex dla swojej strefy
Podaj nam strefę, medium i dane robocze – sprawdzimy, które wykonanie serii BA055/BA056, PR03 lub SV25 będzie odpowiednie, i powiemy, jaką dokumentację możemy do niego udostępnić.
